Широкоуниверсальный фрезерный станок 6д81ш Б/У - Продам в Москве

Производитель

Россия

Цена

530 000

Москва (Россия)

Состояние: Б/У

Год изготовления: 1995

Контакты

st_ok2019
Александр Зубков

ИП Зубков А.Г.

Россия, Москва и Московская обл., Королев, Пионерская д.1

Детальное описание

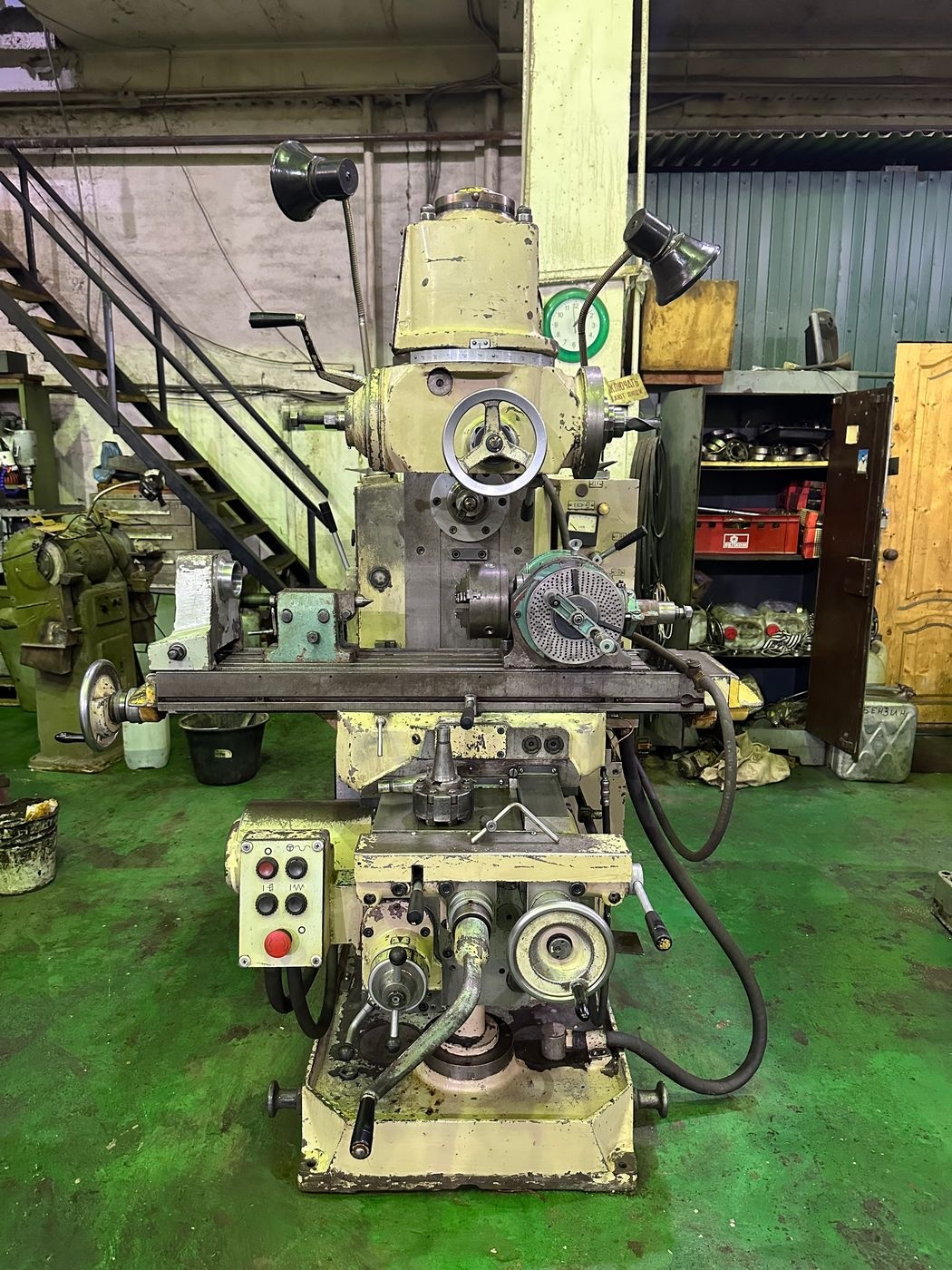

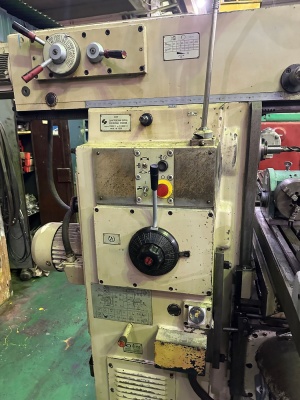

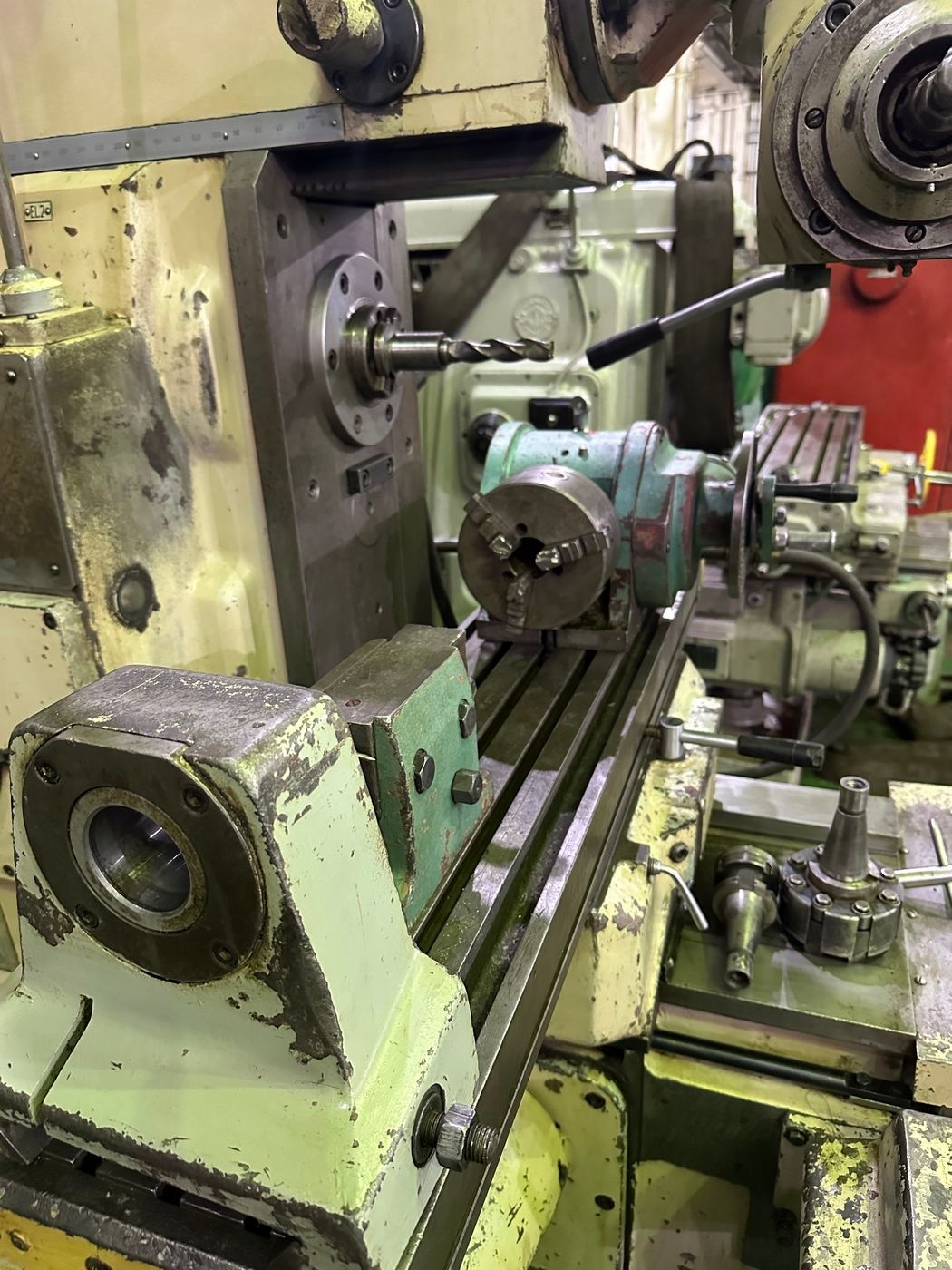

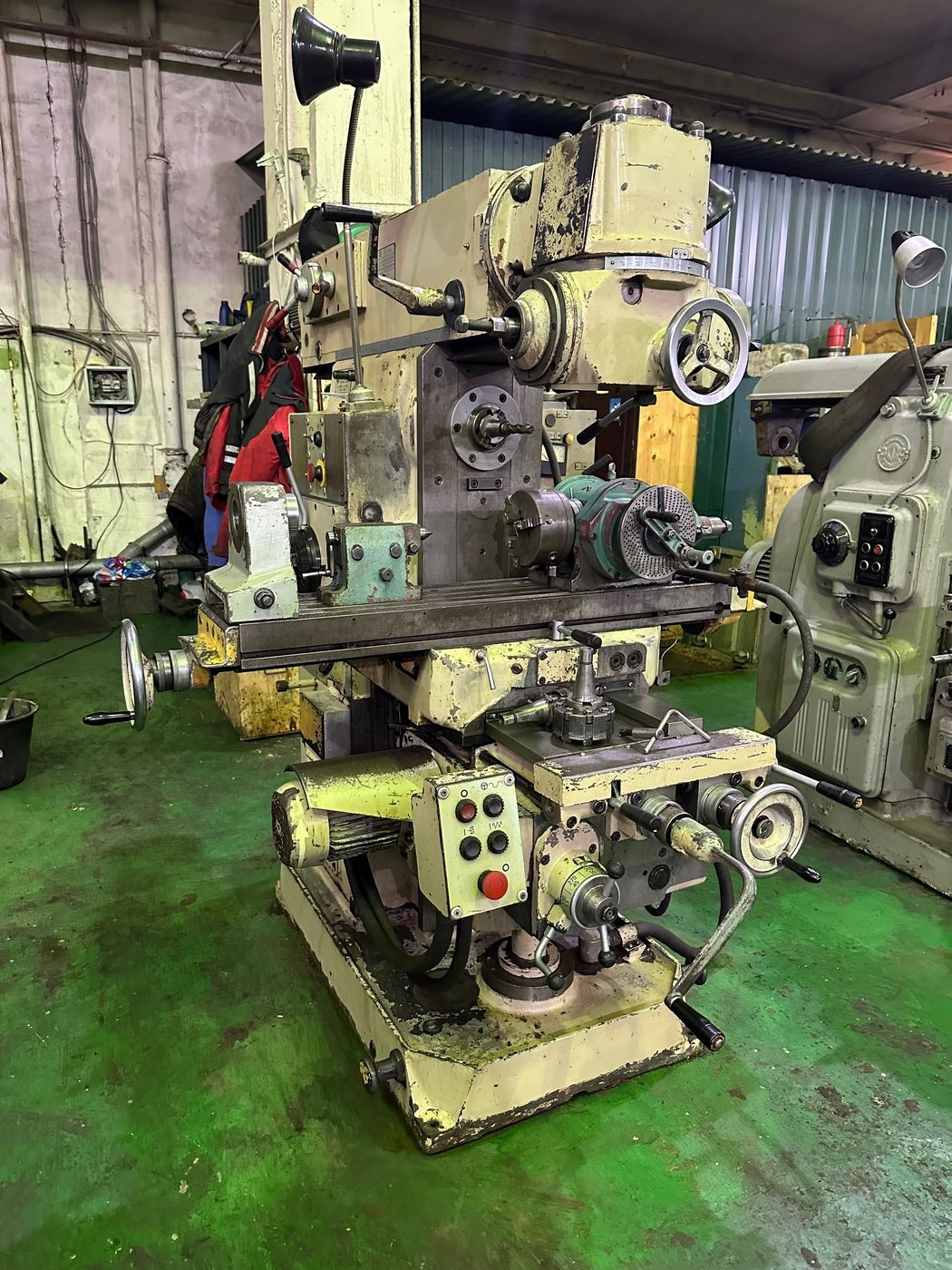

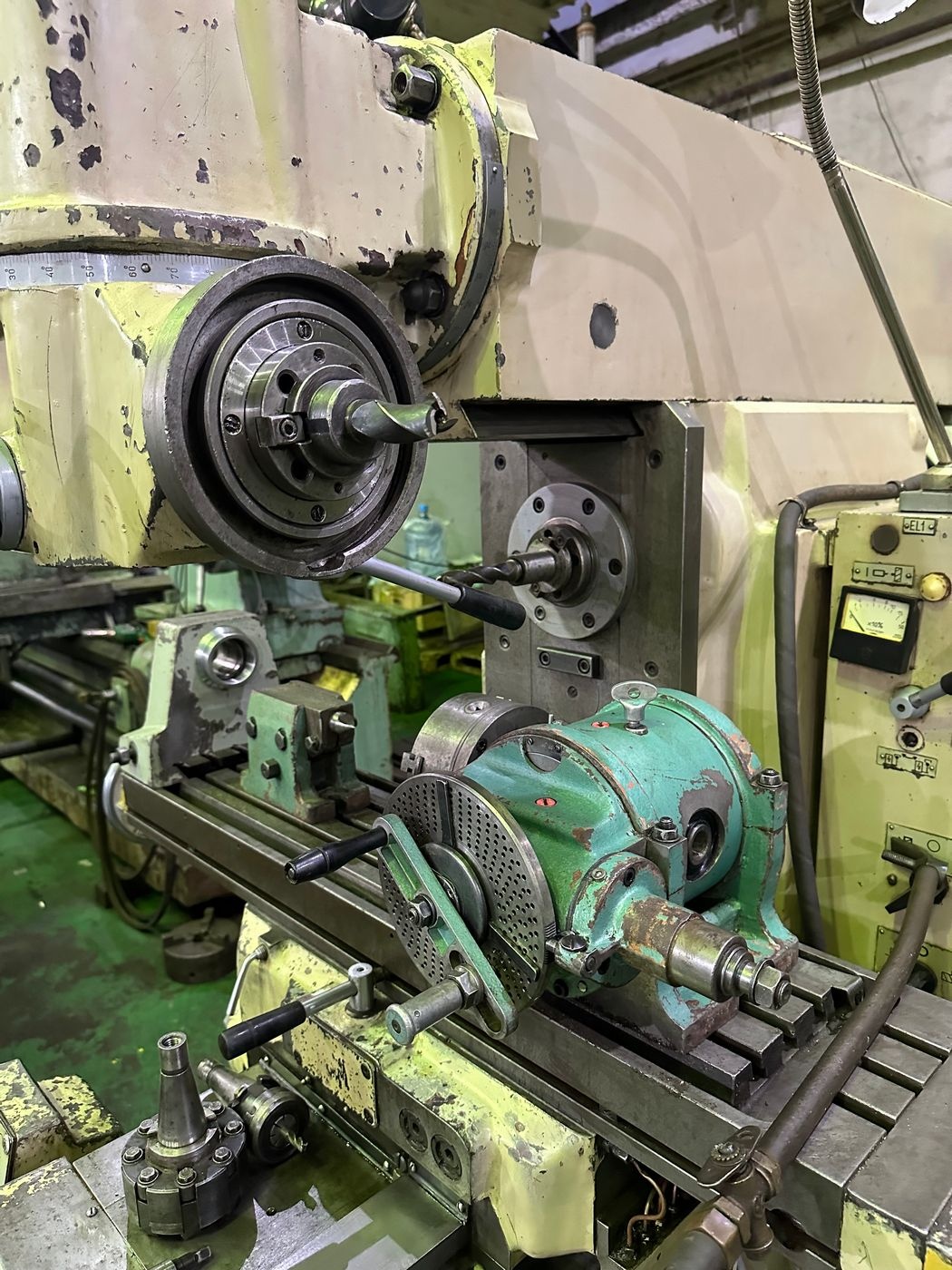

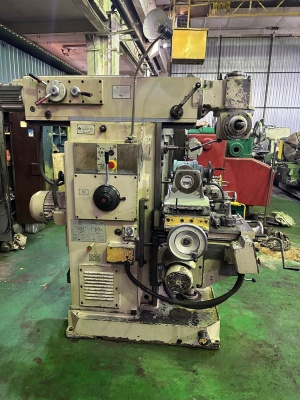

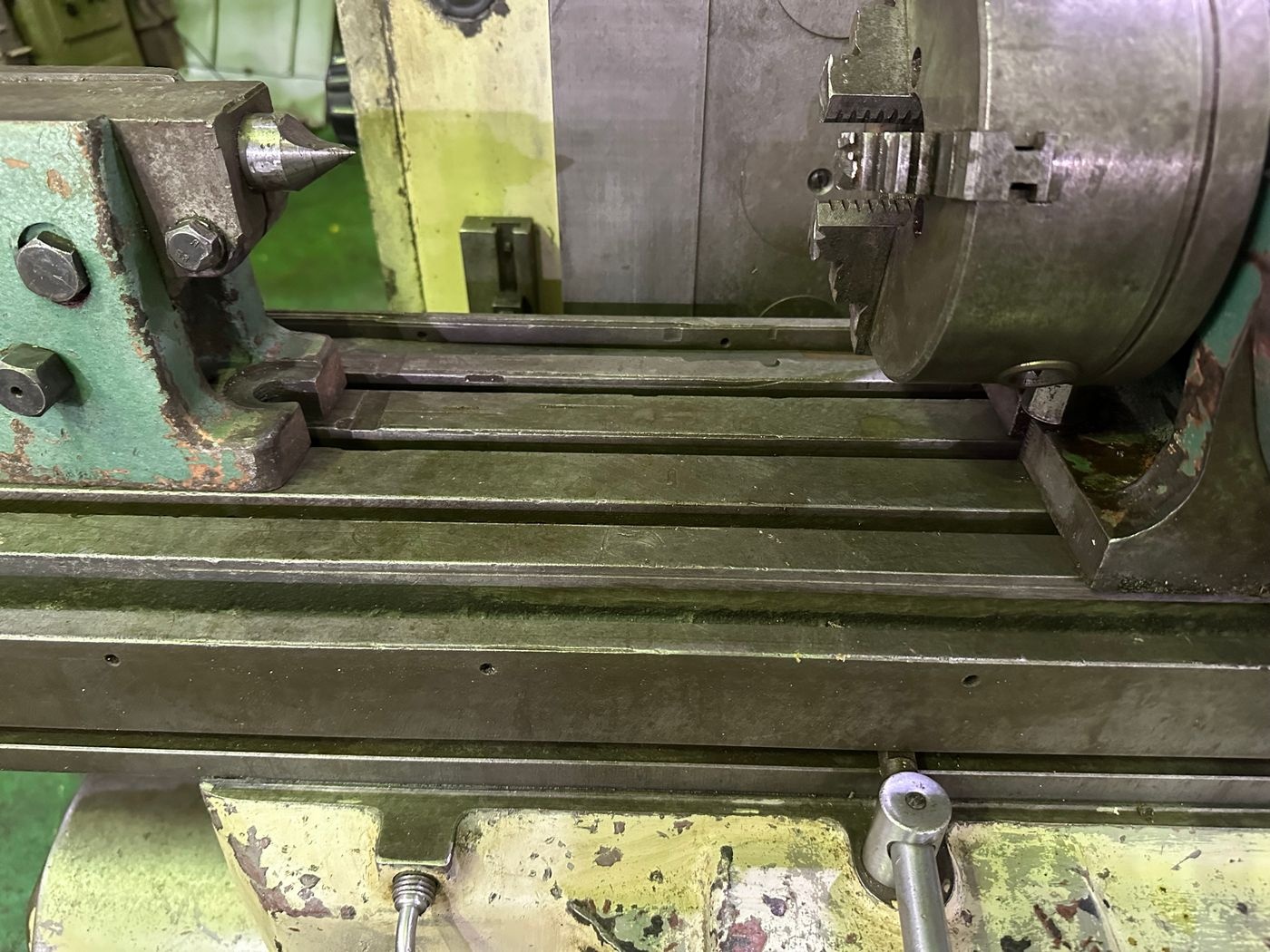

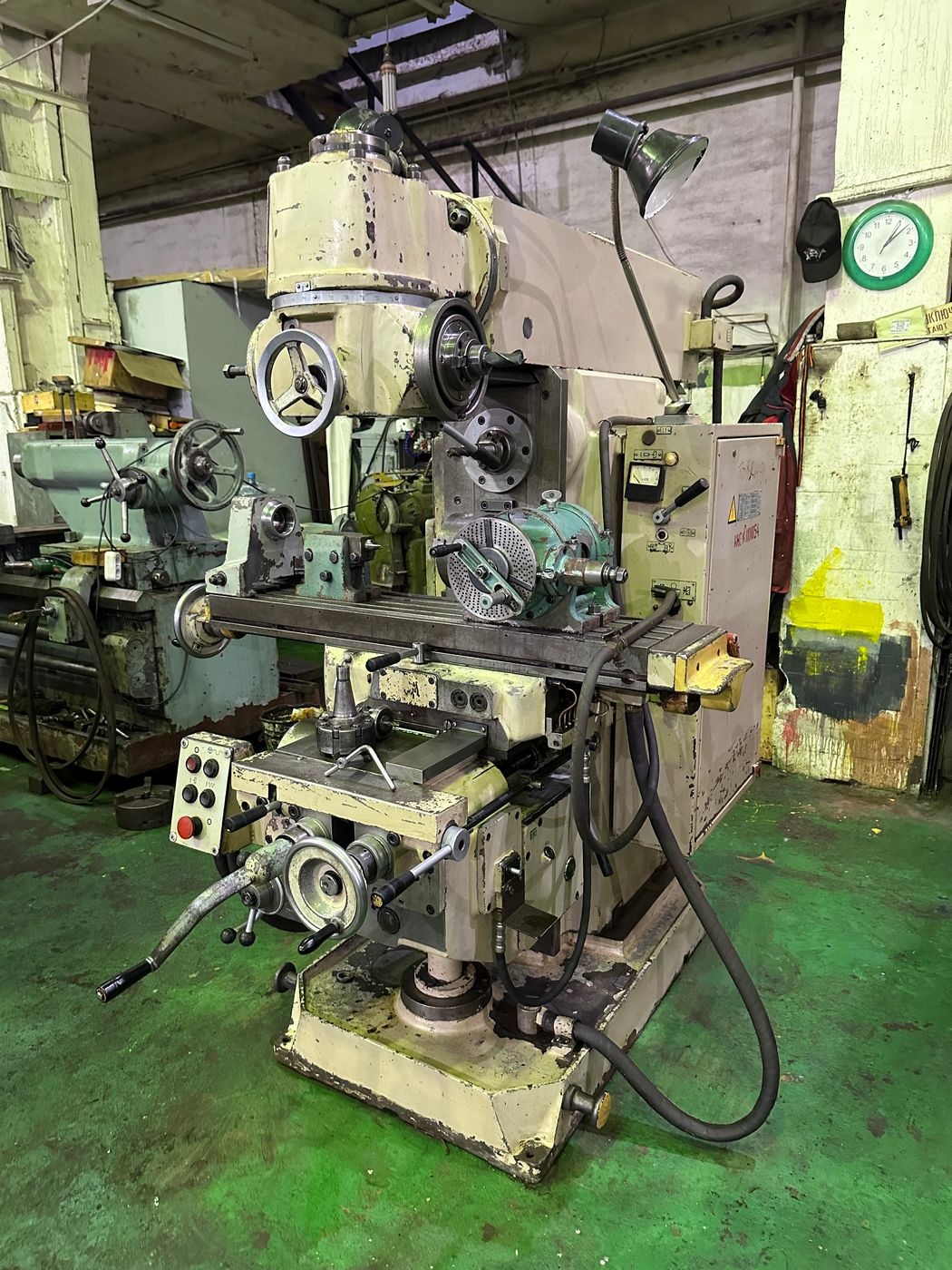

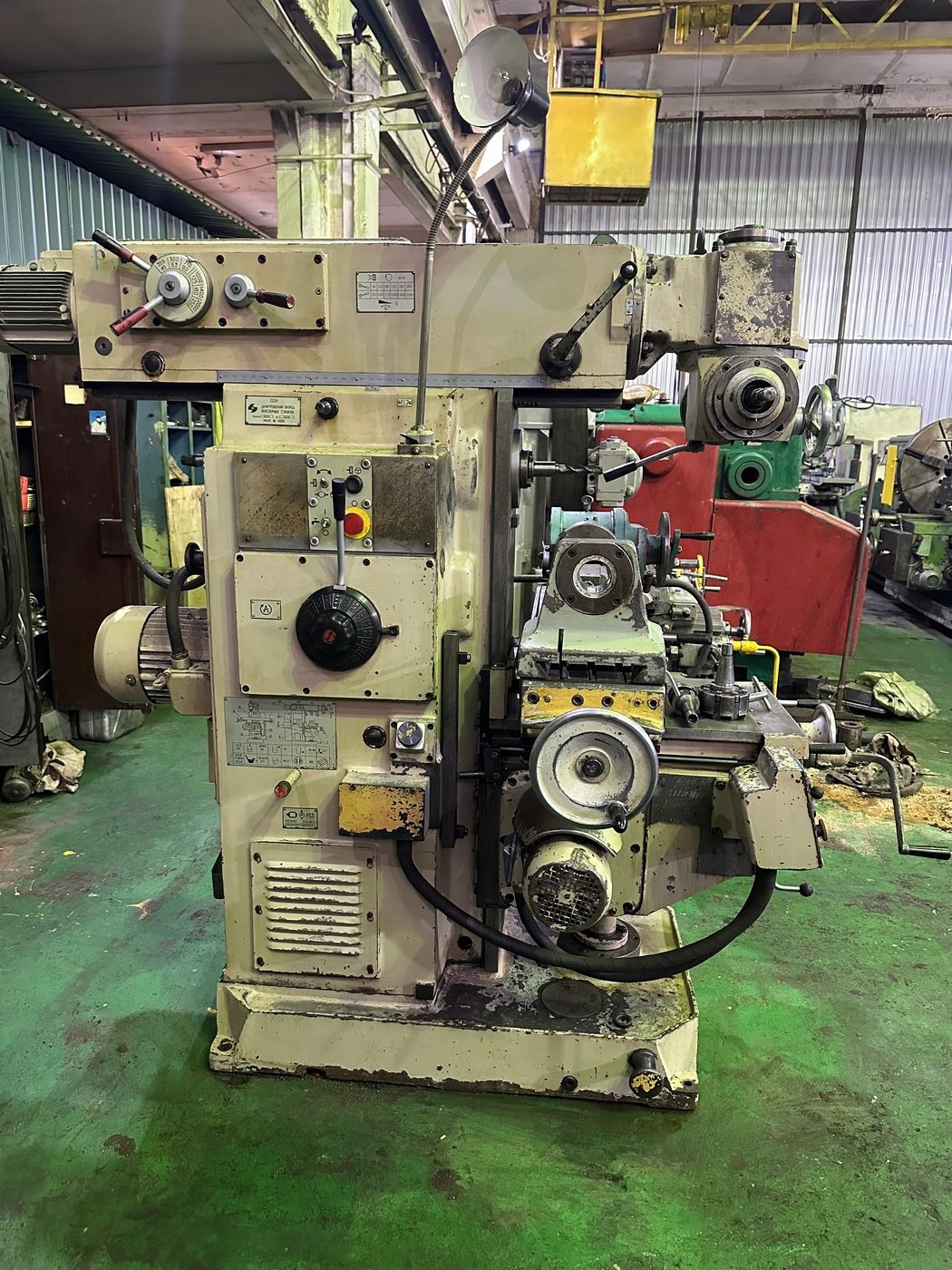

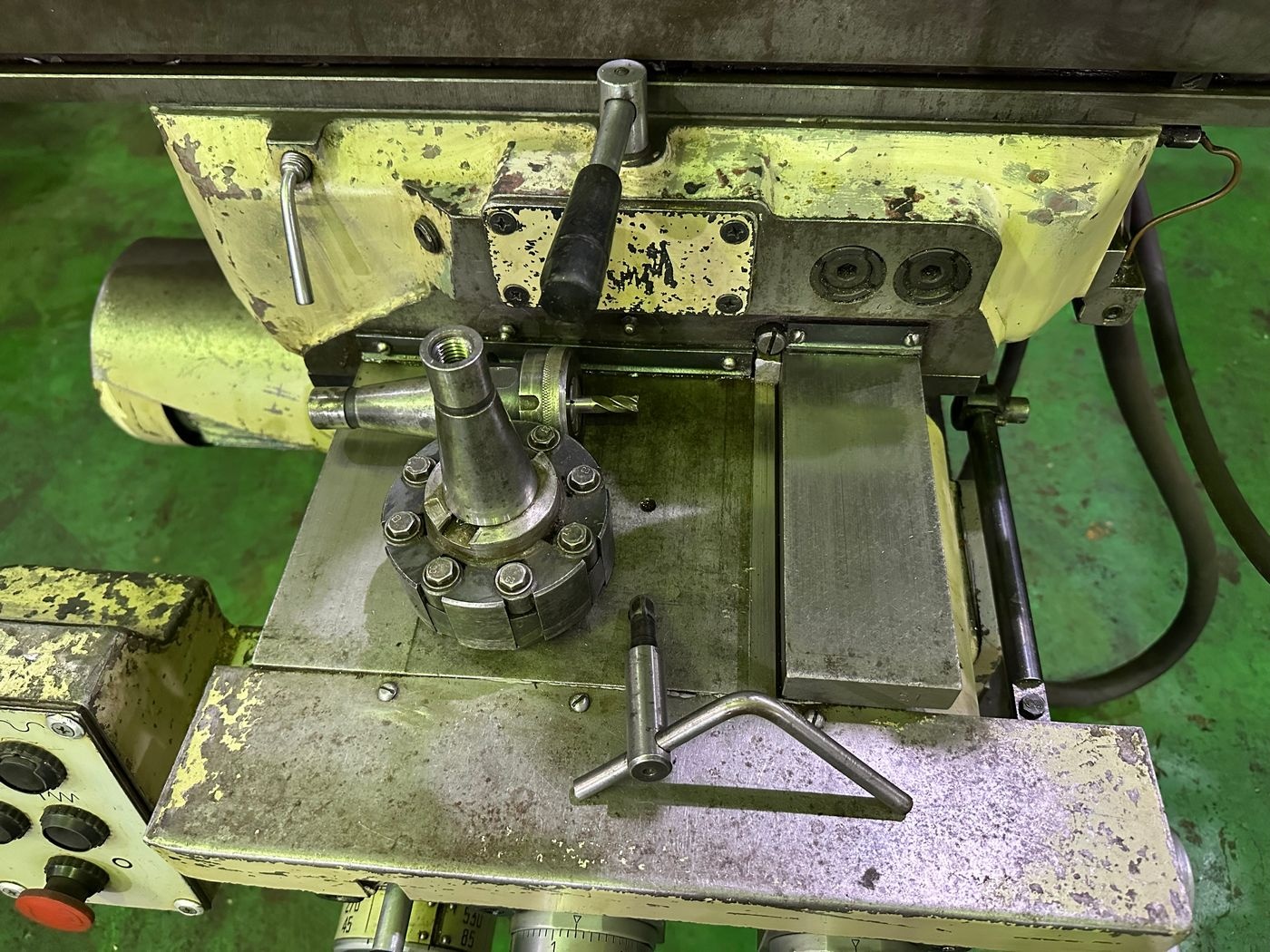

В продаже Широкоуниверсальный фрезерный станок 6д81ш. Станок в хорошем техническом состоянии, работает очень тихо, в комплекте с серьгой для горизонтального фрезерования, делительной головкой с обратным центром, оправками. С проверкой в работе.

Технические характеристики 6д81ш

Наименование параметра	6Д81Ш
Основные параметры станка
Класс точности по ГОСТ 8-82	П
Размеры рабочей поверхности стола (длина х ширина), мм	250 х 1250
Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм	50..440
Расстояние от оси горизонтального шпинделя до хобота, мм	138
Расстояние от торца горизонтального шпинделя до торца поддержки, мм	430
Расстояние от торца шпинделя поворотной головки до стола, мм	67..457
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм	125..760
Рабочий стол
Максимальная нагрузка на стол (по центру), кг
Число Т-образных пазов Размеры Т-образных пазов	3
Наибольшее продольное перемещение стола (ось X), мм	630
Наибольшее поперечное перемещение стола механическое (ось Y), мм	200
Наибольшее вертикальное перемещение стола (ось Z), мм	390
Перемещение стола на одно деление лимба (продольное, поперечное), мм	0,05
Перемещение стола на одно деление лимба (вертикальное), мм	0,025
Наибольший угол поворота стола, град	±45
Цена деления шкалы поворота стола, град	1
Скорость быстрого продольного перемещения стола (ось X), м/мин	2,9
Скорость быстрого поперечного перемещения стола (ось Y), м/мин	2,3
Скорость быстрого вертикального перемещения стола (ось Z), м/мин	1,15
Число ступеней рабочих подач стола	16
Пределы продольных рабочих подач стола, мм/мин	35..1020
Пределы поперечных рабочих подач стола, мм/мин	26..790
Пределы вертикальных рабочих подач стола, мм/мин	13..390

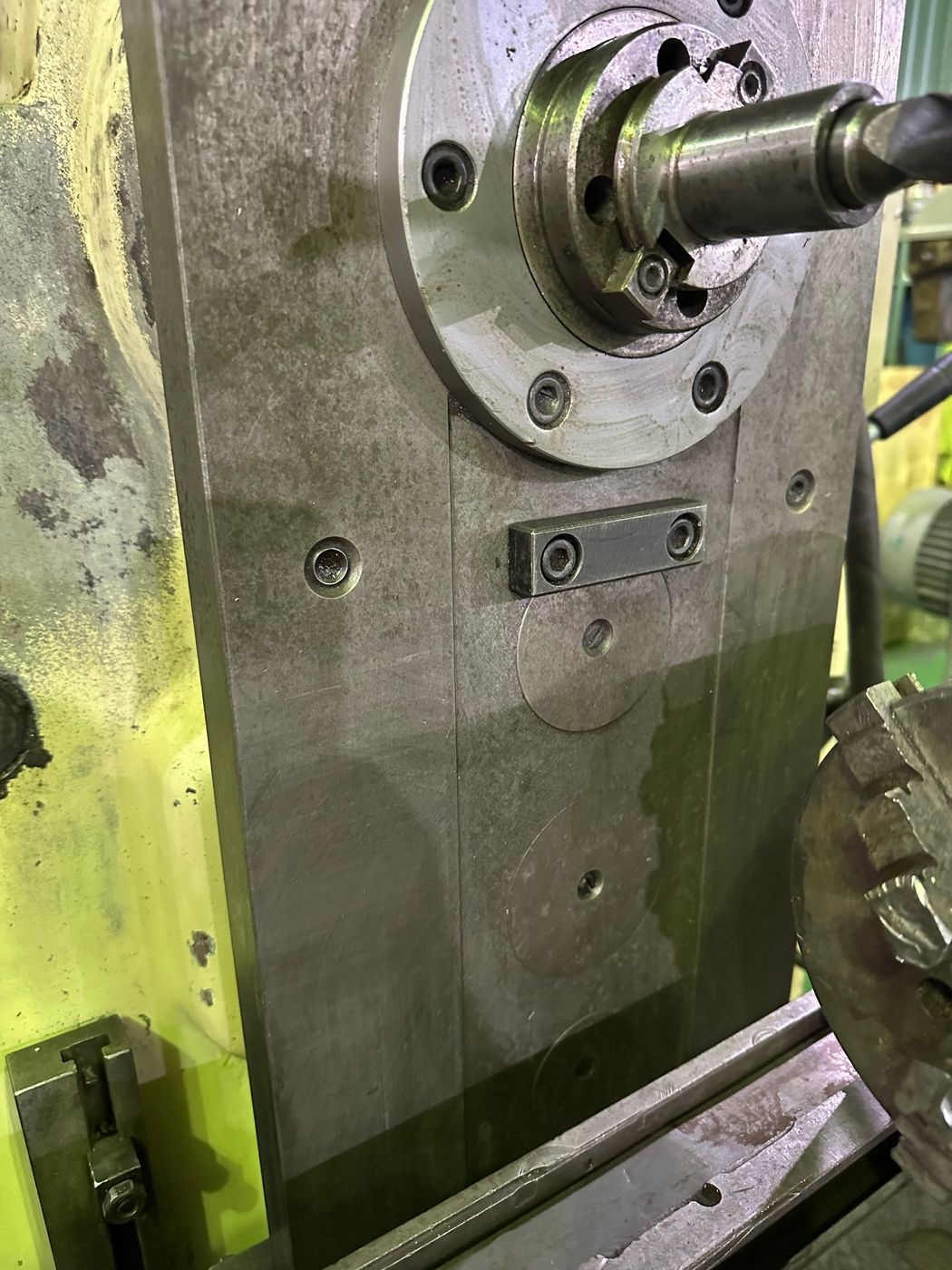

Горизонтальный шпиндель
Частота вращения горизонтального шпинделя, об/мин	20..2000
Количество скоростей горизонтального шпинделя	21
Внутренний конус горизонтального шпинделя по ГОСТ 24644-81	40
Наибольший крутящий момент на горизонтальном шпинделе, кН*м	0,85
Наибольший допустимый диаметр фрез, мм	160
Торможение шпинделя	есть
Предохранение шпинделя от перегрузки (муфта)	есть
Шпиндель поворотной головки
Частота вращения шпинделя поворотной и накладной головок, об/мин	45..2000
Количество скоростей шпинделя поворотной и накладной головок	12
Наибольшее перемещение гильзы вертикального шпинделя, мм	80
Угол поворота оси вертикального шпинделя в продольной плоскости, град	±45
Угол поворота оси вертикального шпинделя в поперечной плоскости от станины, град	90
Угол поворота оси вертикального шпинделя в поперечной плоскости к станине, град	45
Внутренний конус шпинделя поворотной и накладной головок по ГОСТ 24644-81	40
Наибольший крутящий момент на поворотном шпинделе, кН*м	0,18
Наибольший допустимый диаметр фрез, мм	80
Механика станка
Выключающие упоры продольных подач	есть
Выключающие упоры поперечных, вертикальных подач	есть
Блокировка раздельного включения подачи	есть

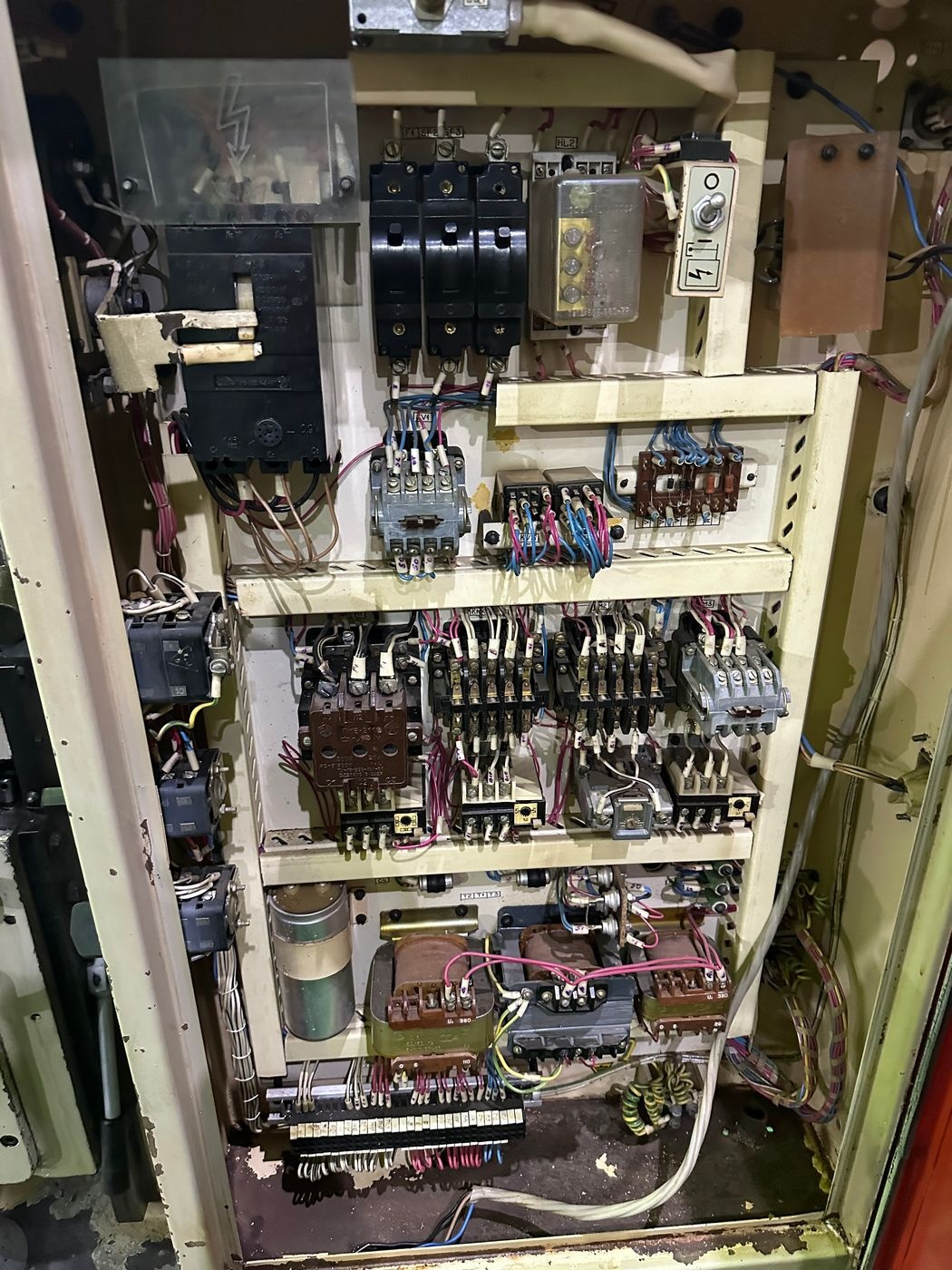

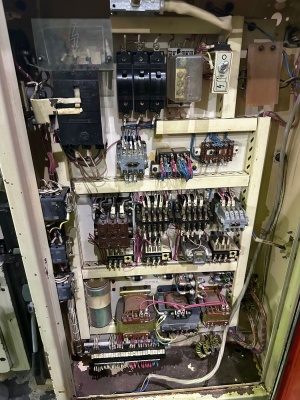

Электрооборудование. Привод
Питающая электросеть	380 В, 50 Гц
Напряжение местного освещения, В	~24
Напряжение цепи управления, В	~110, =24
Количество электродвигателей на станке	4
Электродвигатель привода горизонтального шпинделя, кВт	5,5
Электродвигатель привода шпинделя поворотной головки, кВт	2,2
Электродвигатель привода подач, кВт	1,5
Электродвигатель насоса охлаждающей жидкости, кВт	0,12
Электродвигатель механизма зажима инструмента, кВт	нет
Суммарная мощность электродвигателей, кВт	9.32
Габариты и масса станка
Габариты станка (длина ширина высота), мм	2030 х 1480 х 1695
Масса станка, кг	2400
