Стол поворотный 7400-0263 (D 250 мм), делительный универсальный (КД-250) Б/У - Продам в Новосибирске
Детальное описание

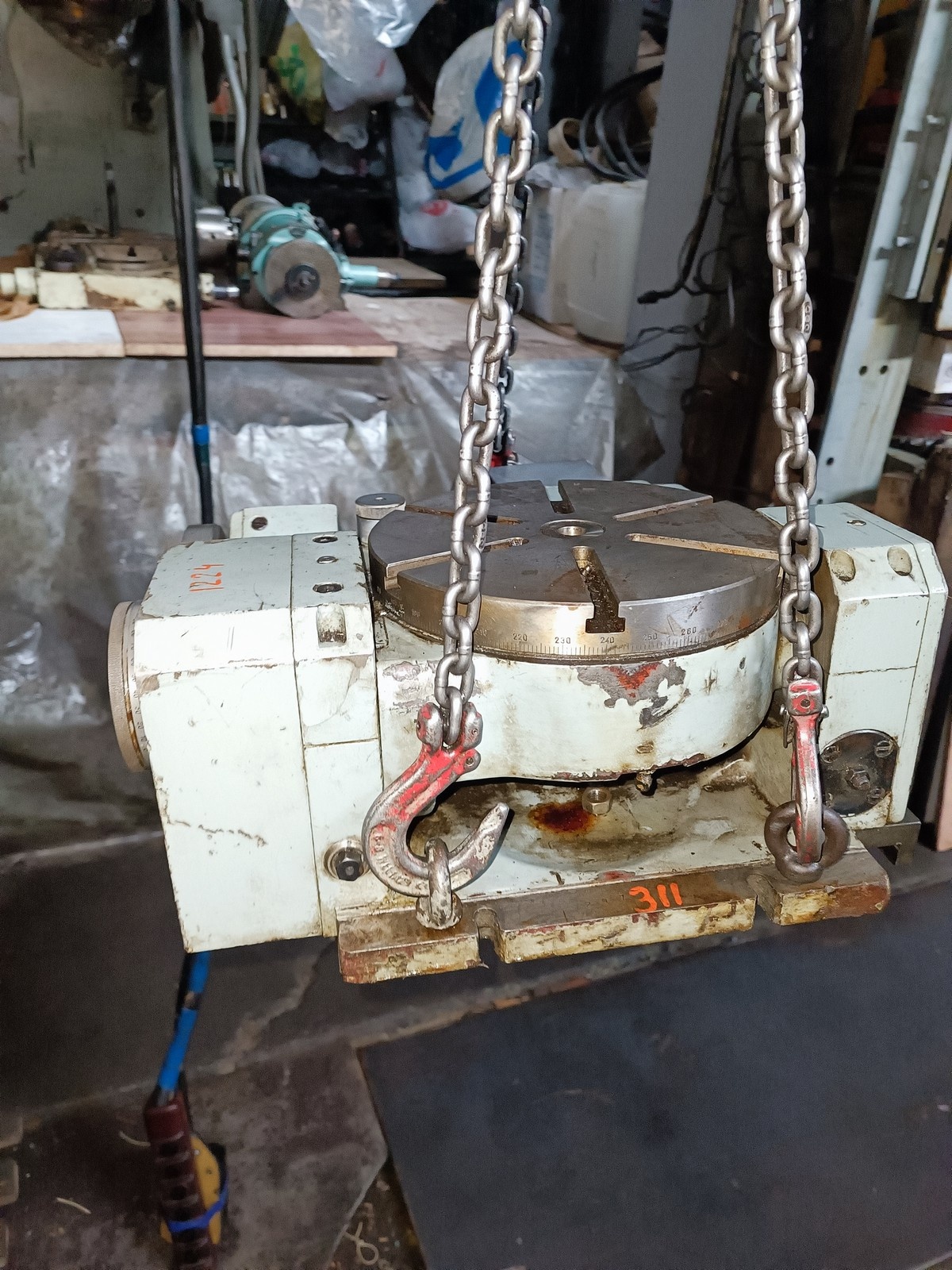

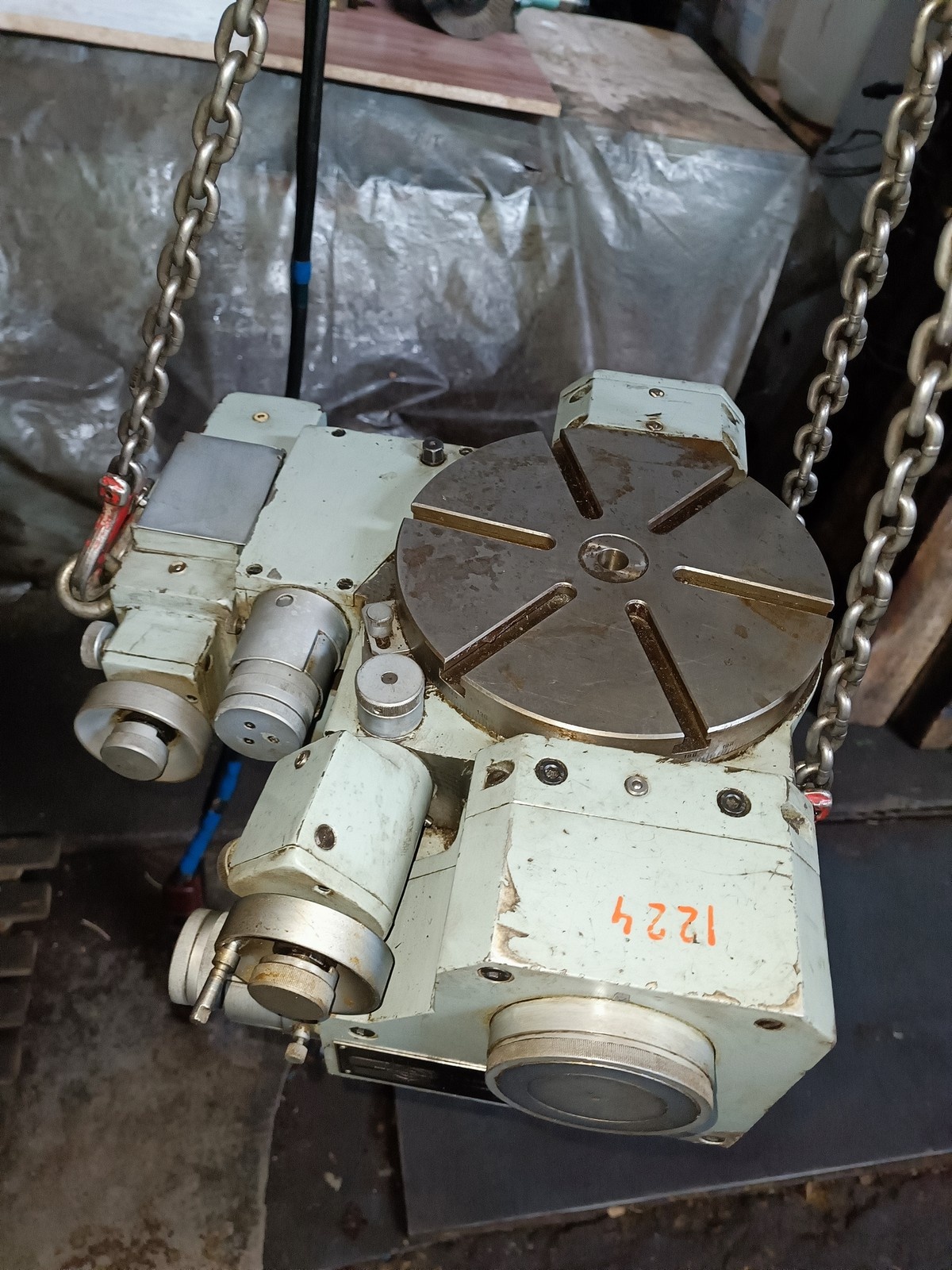

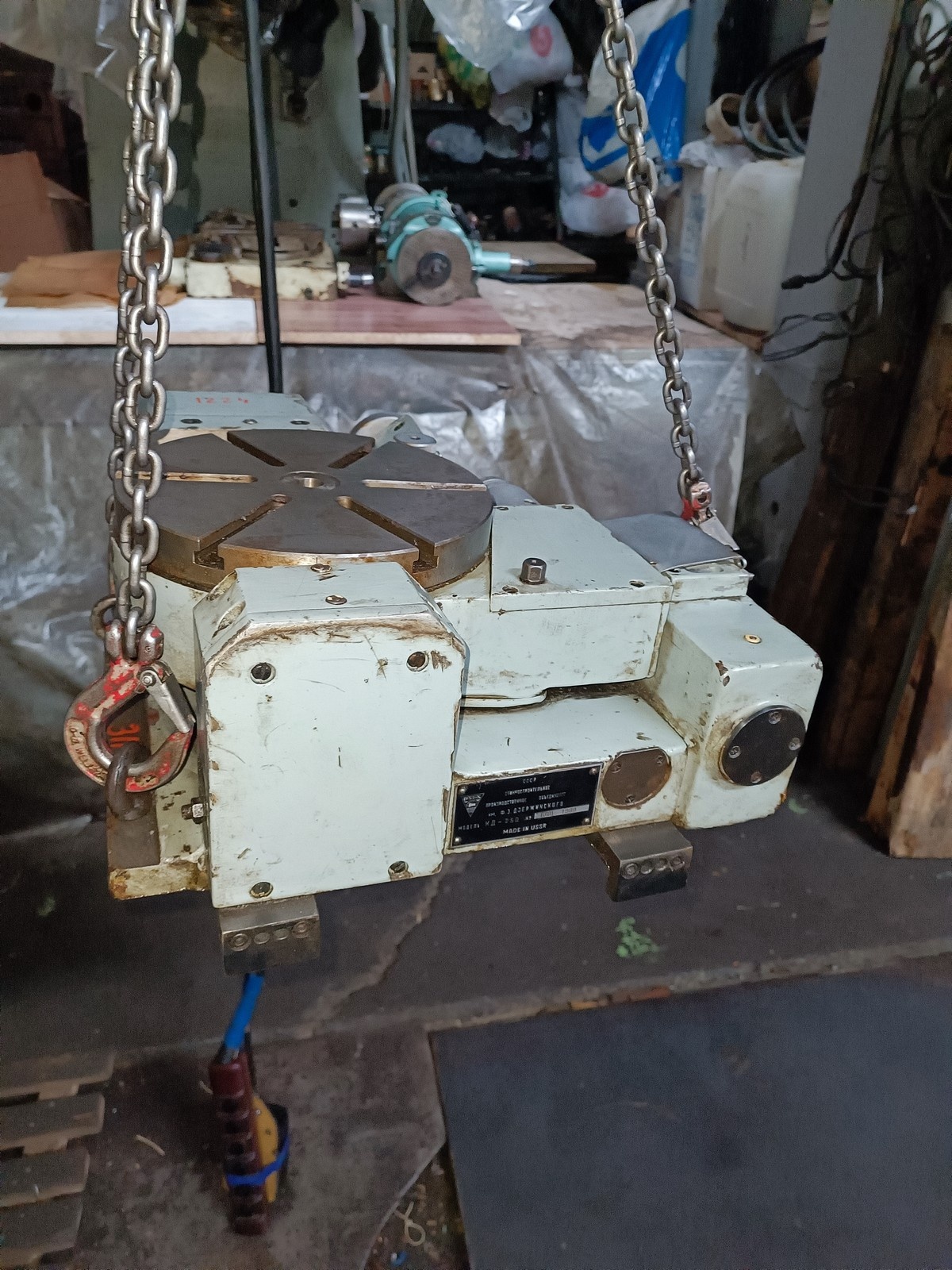

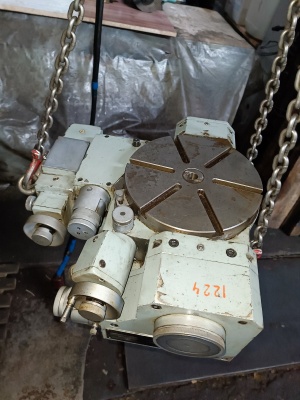

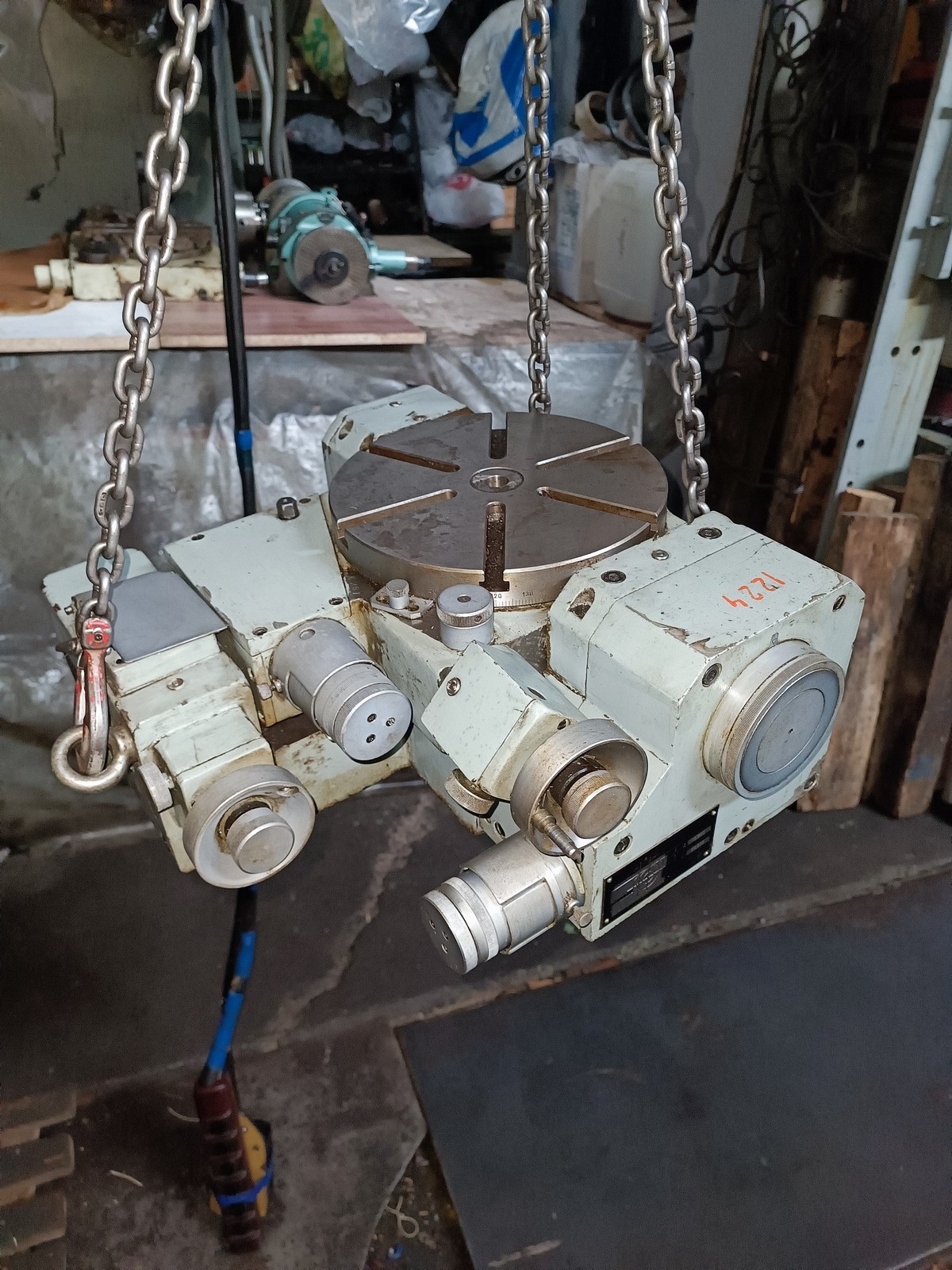

Стол универсальный поворотный делительный координатно-расточных станков с диаметром планшайбы 250 мм модели 7400-0263 (КД-250) применяется в качестве установочного приспособления к этим станкам.
На столе можно выполнять следующие виды работ: расточку отверстий, размеры между которыми заданы в полярной системе координат, а также расточку наклонных и взаимно перпендикулярных отверстий, сверление, чистовое фрезерование, разметку и измерение.
Стол может быть использован в качестве прецизионного делительного устройства при контроле различных размеров, заданных в полярной системе координат; для измерения накопленной погрешности деления высокоточных делительных дисков, лимбов, шестерён и других изделий. Эти операции должны производиться на столе в сочетании с соответствующими визирующими и отсчётными устройствами.
Стол пригоден для работы как в инструментальных цехах при изготовлении кондукторов и приспособлений, так и в производственных цехах для точной обработки деталей без специальной оснастки.
Стол обеспечивает паспортную точность при температуре помещения 20±1°C и относительной влажности не более 65%.

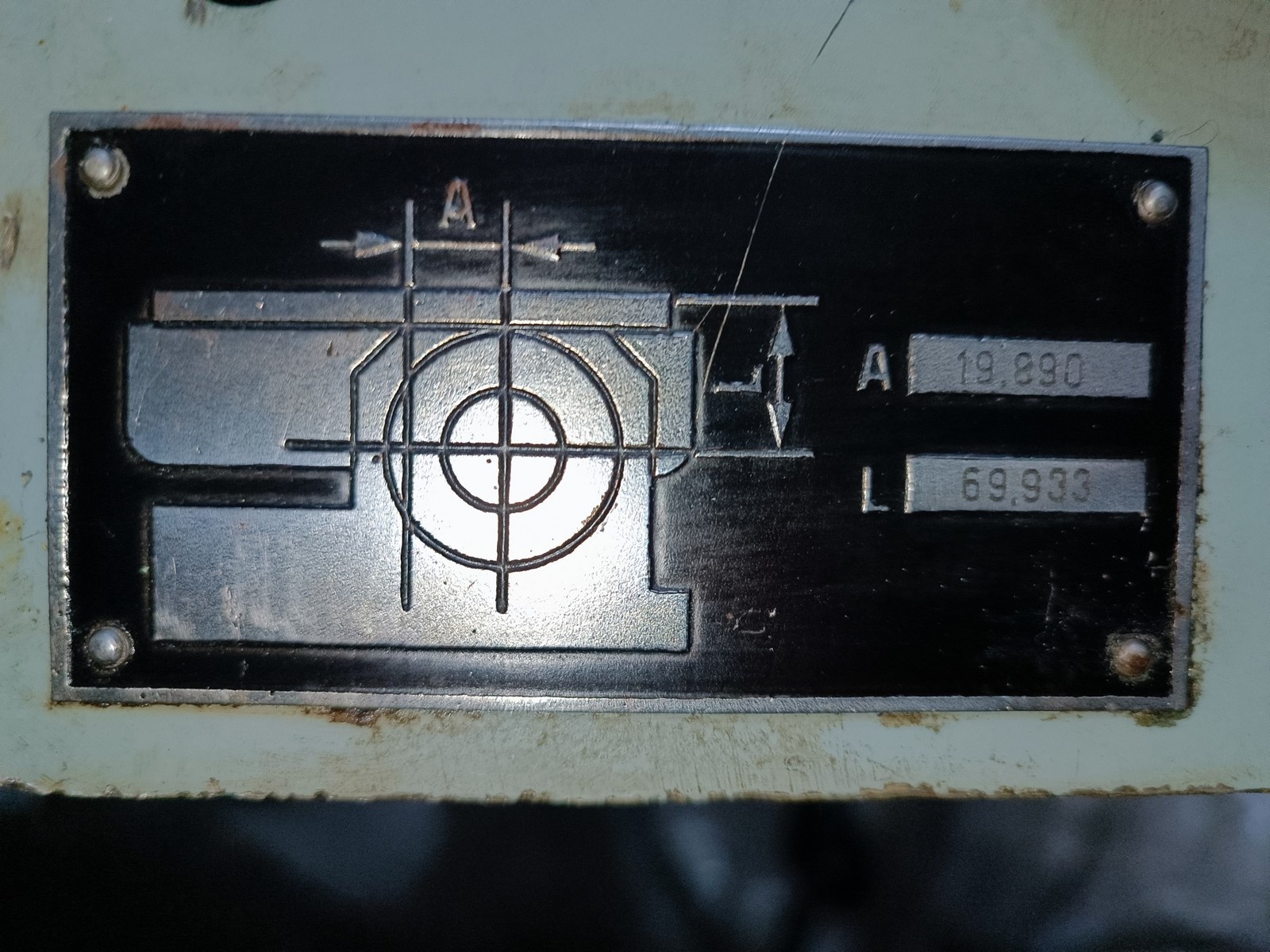

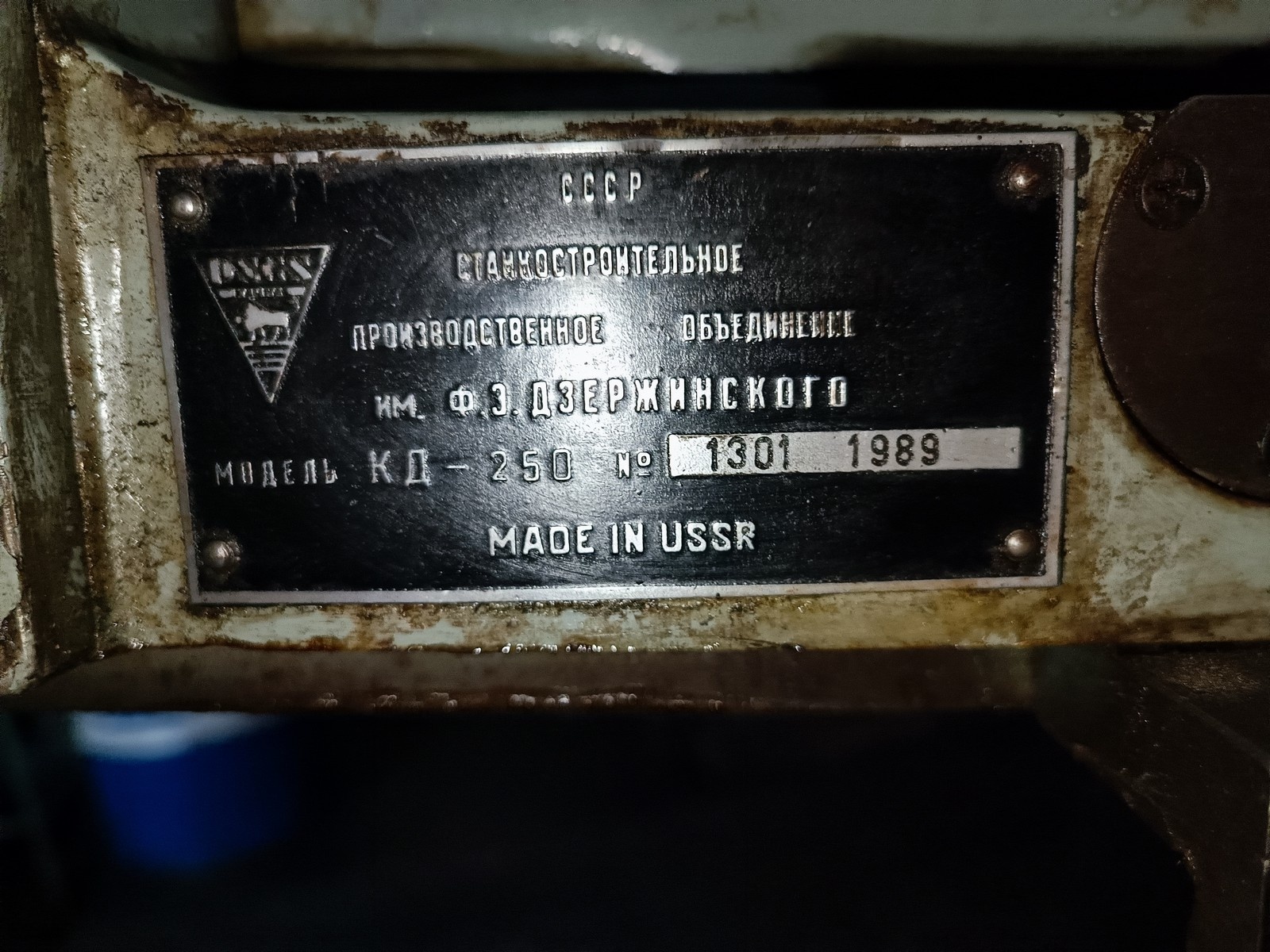

Завод-изготовитель
Станкостроительное производственное объединение им. Ф. Э. Дзержинского
Год выпуска
1989
Состояние и комплектация
Состояние: хорошее, складское хранение.
Комплектация: документация отсутствует.
Технические характеристики
| Диаметр планшайбы, не менее, мм | 250 |
| Класс точности | C |
| Число Т-образных (радиальных) пазов | 6 |
| Ширина Т-образных пазов (по ГОСТ 1574-75), мм | 12Н12 |
| Внутренний конус в центре планшайбы (по СТ СЭВ 147-75) ГОСТ 25557-82 | Конус Морзе 2 АТ4 |
| Наибольший угол поворота планшайбы | 360° |
| Наибольший угол наклона планшайбы | 90° |
| Расстояние от основания стола до оси планшайбы (при её наклоне на 90°), мм | 150 |
| Наибольший диаметр сверления на столе, мм | 6 |
| Наибольшая допустимая масса обрабатываемой детали, кг: | |
| в горизонтальном положении планшайбы | 20 |
| в вертикальном положении планшайбы | 20 |
| Измерительная система стола | Индуктивная |
| Цена деления отсчёта углов поворота планшайбы: | |
| на планшайбе | 1° |
| на минутном лимбе | 3’ |
| на секундном лимбе | 1″ |
| Цена деления отсчёта углов наклона планшайбы: | |
| на планшайбе | 1° |
| на минутном лимбе | 3’ |
| на секундном лимбе | 1″ |
| Точность углов поворота планшайбы | ±3″ |
| Точность установки угла планшайбы | ±4″ |
| Упоры точной установки в горизонтальное и вертикальное положение планшайбы | есть |
| Перемещение планшайбы: | |
| в плоскости поворота | ручное |
| в плоскости наклона | ручное |
| Закрепление планшайбы: | |
| в плоскости поворота | ручное |
| в плоскости наклона | ручное |
| Габаритные размеры стола, не более, мм: | |
| длина | 500 |
| ширина | 510 |
| высота | 210 |
| Масса стола, кг | 116 |
| Электрооборудование | |
| Блок питания | 0.882.00.0.000.0.0 |
| Род тока питающей среды | Переменный трёхфазный |
| Частота тока, Гц | 50 |
| Напряжение питающей сети, В | 127, 220 |
| Потребляемая мощности блока питания стола, Вт | 120 |
| Напряжение питания датчика стола, В | 24 |
