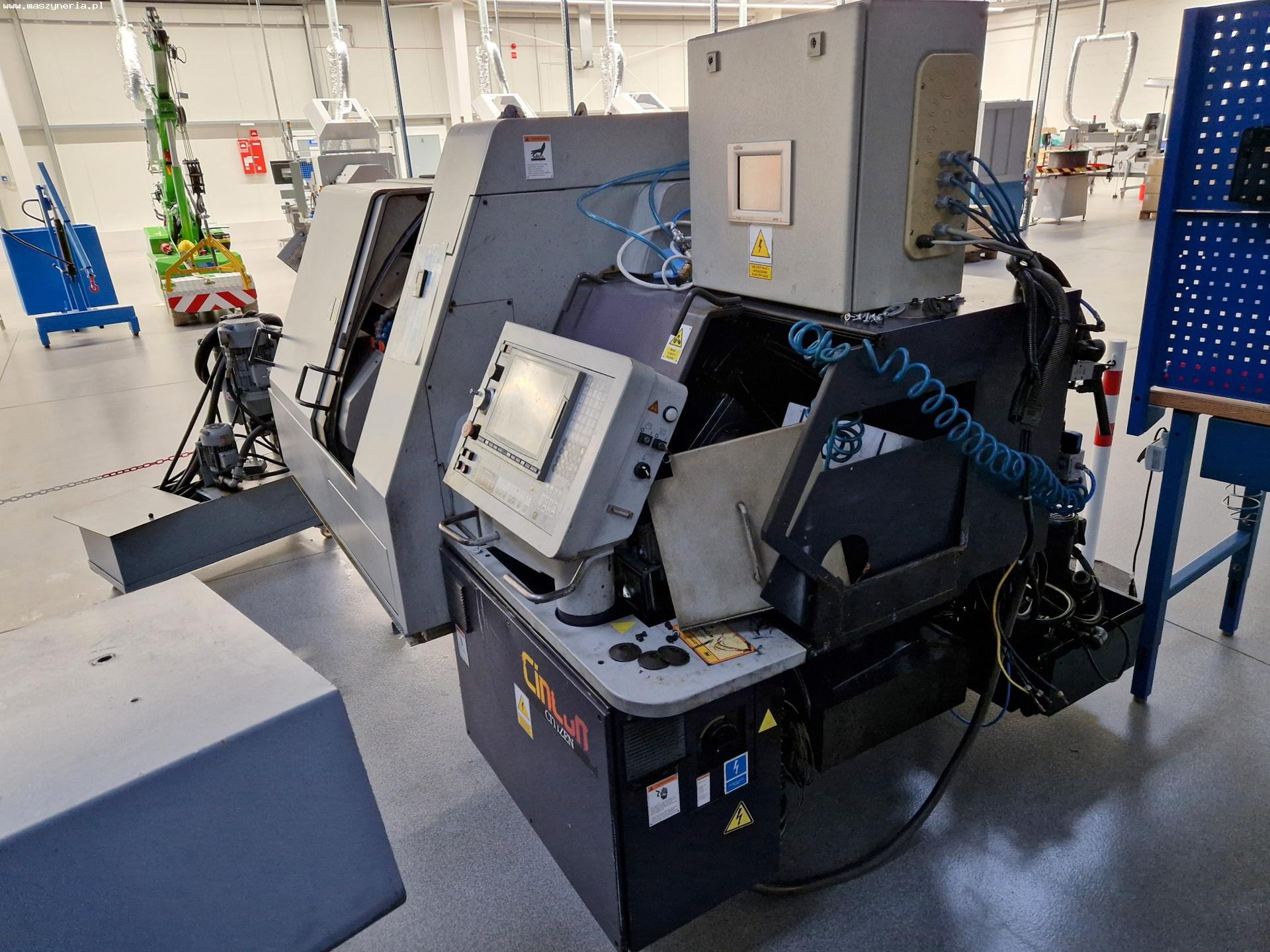

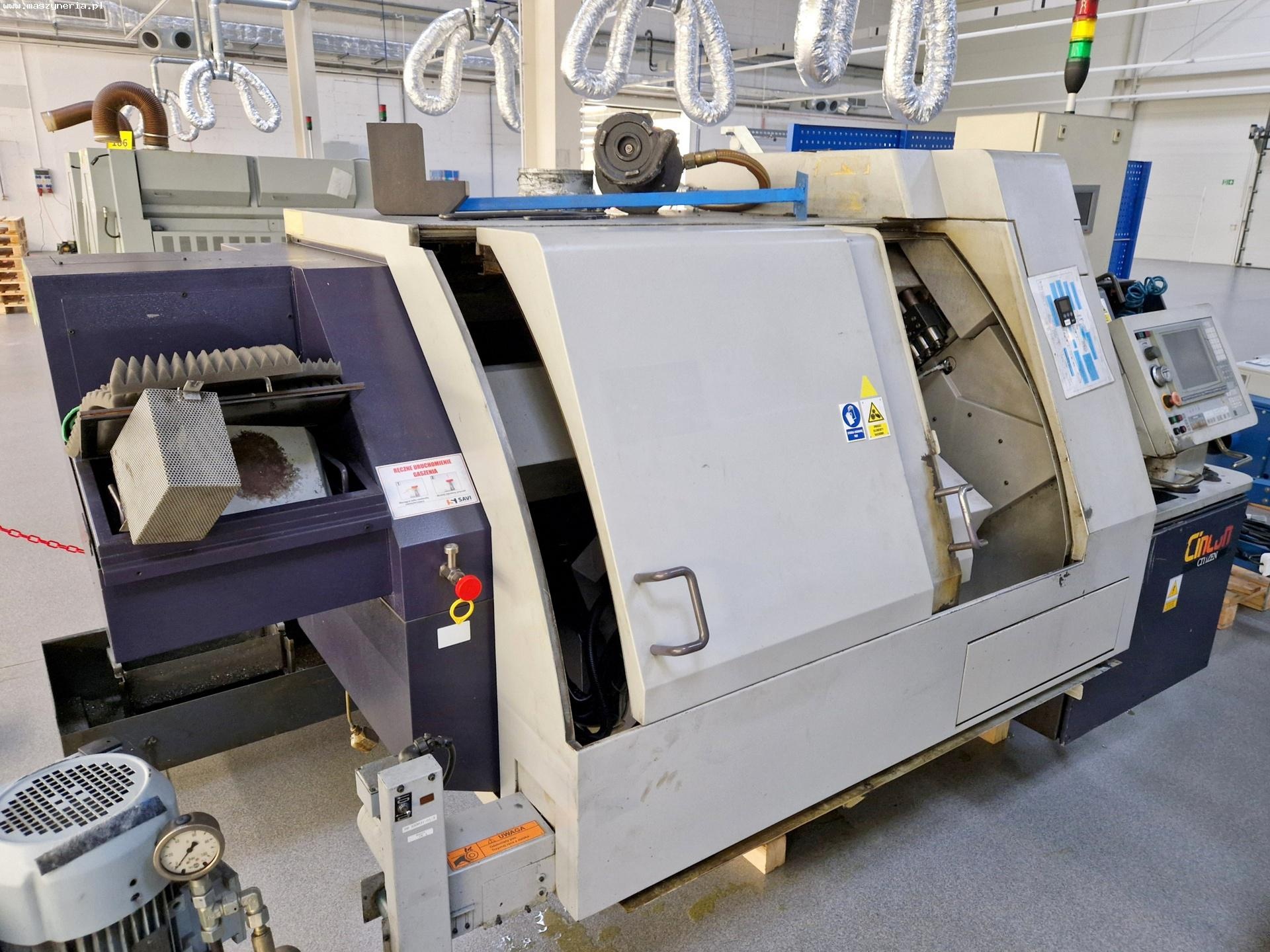

Токарный станок с ЧПУ CITIZEN CINCOM M32 Б/У - Продам в Czarne



Токарный станок с ЧПУ CITIZEN CINCOM M32 Токарный станок с ЧПУ CITIZEN CINCOM M32 Токарный станок с ЧПУ CITIZEN CINCOM M32
Производитель
CITIZEN
Цена
18 225
Czarne (Польша)
Состояние: Б/У
Год изготовления: 2003
Контакты
slawek
slawek

Детальное описание

Токарный станок с ЧПУ CITIZEN CINCOM M32 был создан в 2003 году в Японии компанией CITIZEN WATCH CO., LTD.

Технические характеристики токарного центра с ЧПУ CITIZEN CINCOM M32

Общие данные

  • количество осей: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)
  • подача по оси X1/X2/X3: 108/120/238 мм
  • подача по оси Y1/Y2: 275/44 мм
  • подача по оси Z1/Z2/Z3: 325/202/410 мм
  • быстрое перемещение по всем осям: 20 м/мин
  • длина прутка: 2500 мм
  • высота центра: 1132 мм

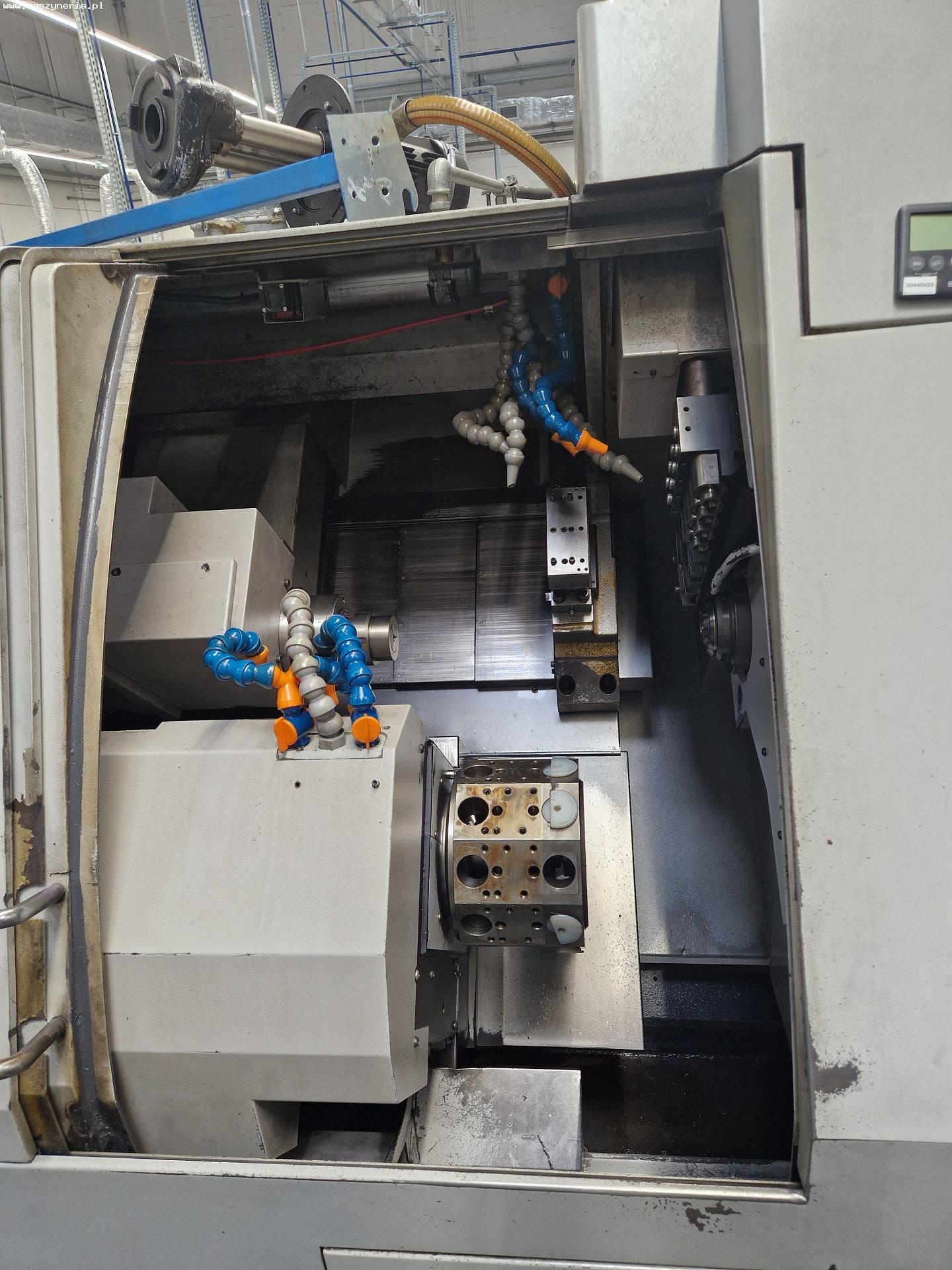

  • максимальное количество инструментов: 22 + α, из них:

— инструменты на станции 1: 5
— приводные инструменты на станции 1: 4
— инструменты на станции 2: 10 + α
— инструменты в подшпиндельном патроне: 3

  • максимальные размеры инструмента:

— станция 1: 16 x 16 x 130 мм
— станция 2: 16 x 16 x 90 мм
— станция 2 (втулка): ⌀ 25,4 мм
— подшпиндельный патрон (гильза): ⌀ 25,4 мм

  • максимальный диаметр инструмента, установленного во вращающемся патроне станции 1 (сверло и фреза с хвостовиком): 10 мм
  • максимальный диаметр инструмента, устанавливаемого во вращающийся патрон станции 2:

— сверло и фреза с хвостовиком: 10 мм
— продольный резец: 60 x 15,875 мм; 63 x 16 мм
— боковая фреза: 60 x 25,4 мм; 63 x 22 мм
— периферийная фреза: 32 x 10 мм
— многоугольная фреза: 80 x 15,875 мм

  • мощность двигателя привода направляющей втулки (10 мин/непрерывная работа): 1,5/0,75 кВт
  • мощность серводвигателя инструментальной станции 1: 1 кВт
  • мощность шпинделя инструментальной станции 2 (10 мин/непрерывная работа): 1,5/0,75 кВт
  • мощность серводвигателя задней инструментальной станции: 0,75 кВт
  • объем бака для охлаждающей жидкости: 170 л
  • вес станка CITIZEN CINCOM M32: 3200 кг

Главный шпиндель

  • максимальный диаметр вращения: 32 мм
  • максимальная длина вращения: 320 мм
  • мощность сверления (торцевая обработка): 12 мм
  • возможность нарезания резьбы (торцевая обработка): M10
  • скорость вращения: 200-8000 об/мин
  • скорость вращения инструмента: 200-5000 об/мин
  • изменение скорости: бесступенчатое, S + 4-значное числовое значение
  • диаметр отверстия шпинделя: 36 мм
  • индексация шпинделя: 1°
  • индексация оси C: 0,001°
  • мощность привода (15 мин/непрерывная работа): 7,5/3,7 кВт

Контршпиндель

  • производительность сверления (обратная обработка): 10 мм
  • возможность нарезания резьбы (обратная обработка): M8
  • скорость вращения: 200-7000 об/мин
  • скорость вращения инструмента: 200-5000 об/мин
  • изменение скорости: бесступенчатое, S + 4-значное числовое значение
  • максимальная длина выступания заготовки из подшпинделя: 65 мм
  • максимальная длина заготовки при захвате передней стороны из подшпинделя: 145 мм
  • максимальный диаметр патрона: 32 мм
  • индексация шпинделя: 1°
  • индексация оси C: 0,001°
  • мощность привода (15 мин/непрерывная работа): 2,2/1,5 кВт

Оснащение токарного станка с ЧПУ CITIZEN

  • yправление ЧПУ: CINCOM SYSTEM M6D

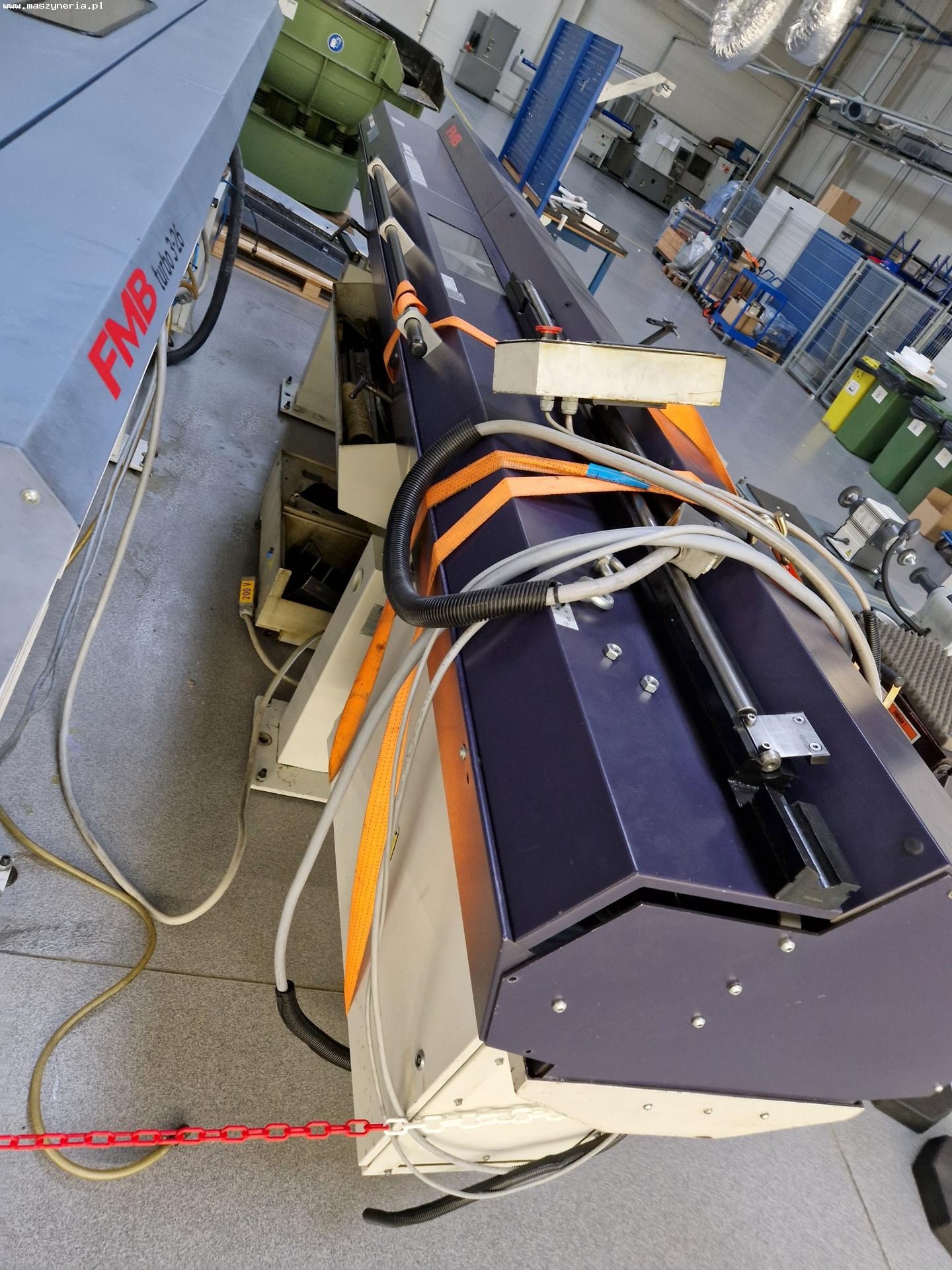

  • устройство подачи прутка: FMB TURBO 5-42/3200/C (2004)
  • субшпиндель
  • 3 инструментальные станции с максимальной вместимостью 22 инструмента

Создано 03.04.2025 Изменено 03.04.2025
