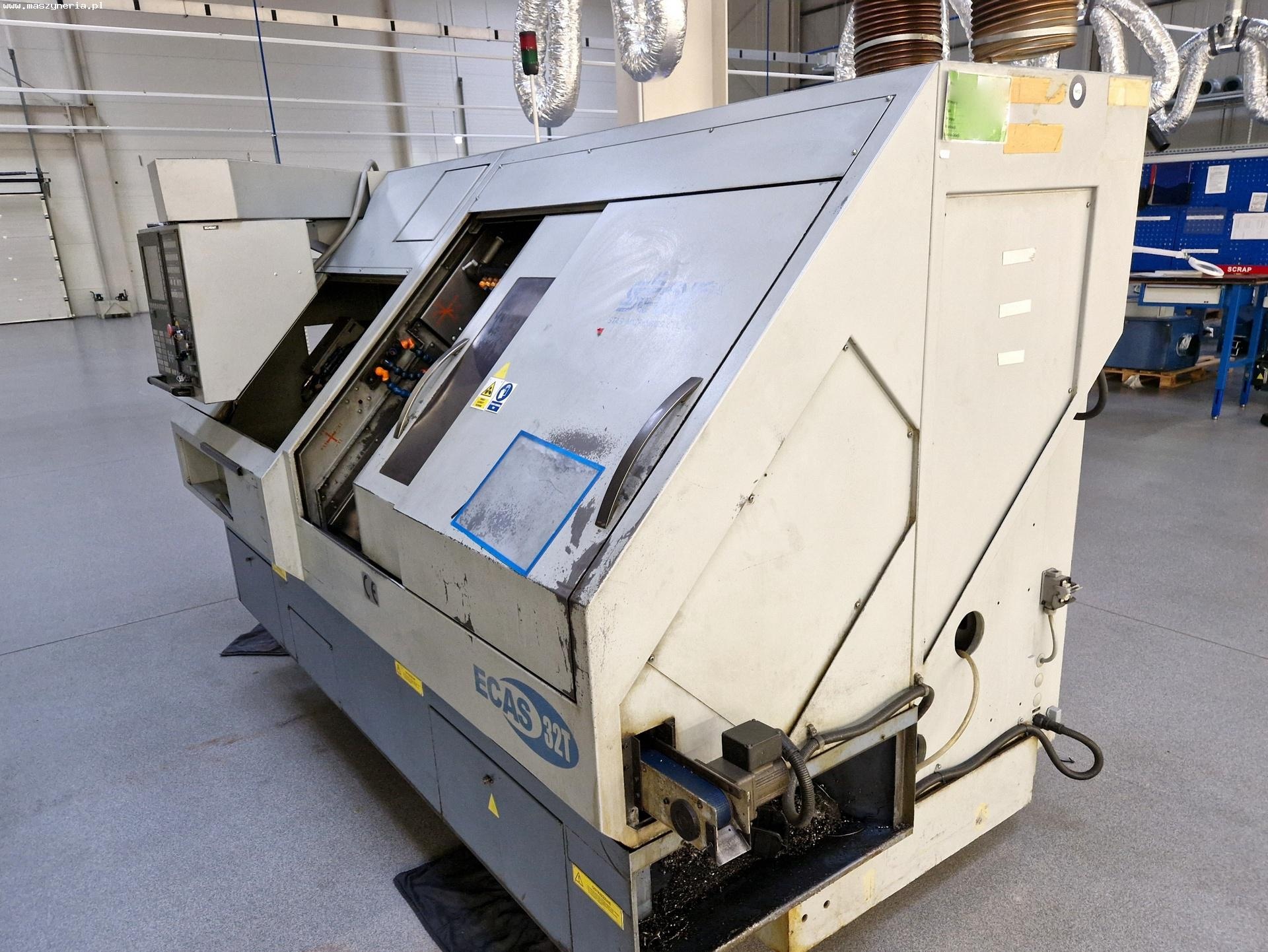

Токарный станок с ЧПУ STAR ECAS 32T Б/У - Продам в Czarne

Токарный станок с ЧПУ STAR ECAS 32T был создан в 2005 году в Японии компанией STAR MICRONICS CO., LTD.

Технические характеристики токарного станка с ЧПУ STAR ECAS 32T

Общие данные

• количество осей: 11 (X1, X2, X3, Y1, Y2, Y3, Z1, Z2, Z3, C1, C2)
• максимальный диаметр точения: 32 мм
• производительность фрезерования: 12 мм
• производительность сверления (фиксированный инструмент): 23 мм
• производительность сверления (приводной инструмент): 10 мм
• возможность нарезания резьбы (фиксированный инструмент): M12 x P1.75
• возможность нарезания резьбы (приводной инструмент): M8 x P1.25
• производительность пазов (длина x глубина): 2 x 10 мм
• скорость подачи по осям X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3: 10000 мм/мин
• скорость подачи по осям C1, C2: 10000°/мин
• быстрое перемещение по осям X1, X2, X3, Y2, Z1, Z2, Z3: 20000 мм/мин
• быстрая перемещениепо осям Y1, Y3: 15000 мм/мин
• быстрое перемещение по осям C1, C2: 194400°/мин
• давление в пневматической системе: 0,5 МПа
• расход воздуха: 4,1 м3/ч
• объем бака для охлаждающей жидкости: 230 л
• мощность насоса охлаждающей жидкости (турель): 0,4 кВт
• мощность насоса СОЖ (задний блок обработки): 0,25 кВт
• емкость бака для смазки: 4 л
• мощность насоса центральной смазки: 3 Вт
• потребляемая мощность: 8 кВА
• электропитание: 200 В; 50/60 Гц
• габариты (Д х Ш х В): 3175 х 1745 х 1860 мм
• вес машины STAR ECAS 32T: 5700 кг

Главный шпиндель

• максимальная скорость вращения: 7000 об/мин
• максимальный ход шпинделя: 350 мм
• ось C
• индексация по оси С: 0,01°
• мощность привода шпинделя: (50%/100%): 7,5/5,5 кВт

Контршпиндель

• максимальная скорость вращения: 7000 об/мин
• oсь С
• индексация оси С: 0,01°
• мощность привода шпинделя: (50%/100%): 3,7/2,2 кВт

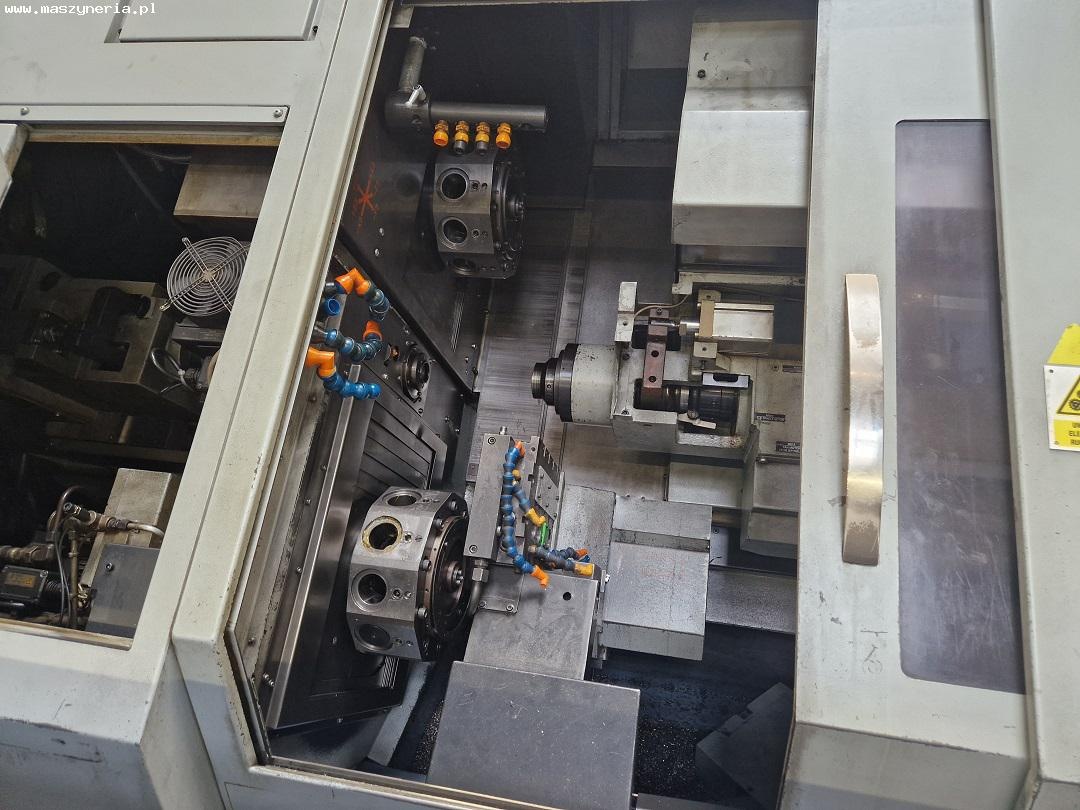

10-позиционная револьверная головка

• количество поворотных инструментов: 2/станция
• количество цанг: 3/станция
• количество приводных инструментов: 2/станция
• производительность сверления: 10 мм
• возможность нарезания резьбы: M8 x P1.25
• производительность фрезерования: 12 мм
• производительность пазов (длина x глубина): 2 x 10 мм
• скорость вращения приводных инструментов: 5700 об/мин
• привод инструмента: серводвигатель переменного тока 1,8 кВт

8-шпиндельный агрегат для задней обработки

• количество инструментов: 8
• максимальное количество вращающихся инструментов: 4
• производительность сверления (фиксированный инструмент): 13 мм
• производительность сверления (приводной инструмент): 8 мм
• возможность нарезания резьбы (фиксированный инструмент): M10 x P1.5
• возможность нарезания резьбы (приводной инструмент): M6 x P1.0
• производительность фрезерования: 10 мм
• скорость вращения приводного инструмента: 6000 об/мин
• привод инструмента: серводвигатель переменного тока 1,3 кВт

Оснащение токарного центра с ЧПУ ECAS 32 T

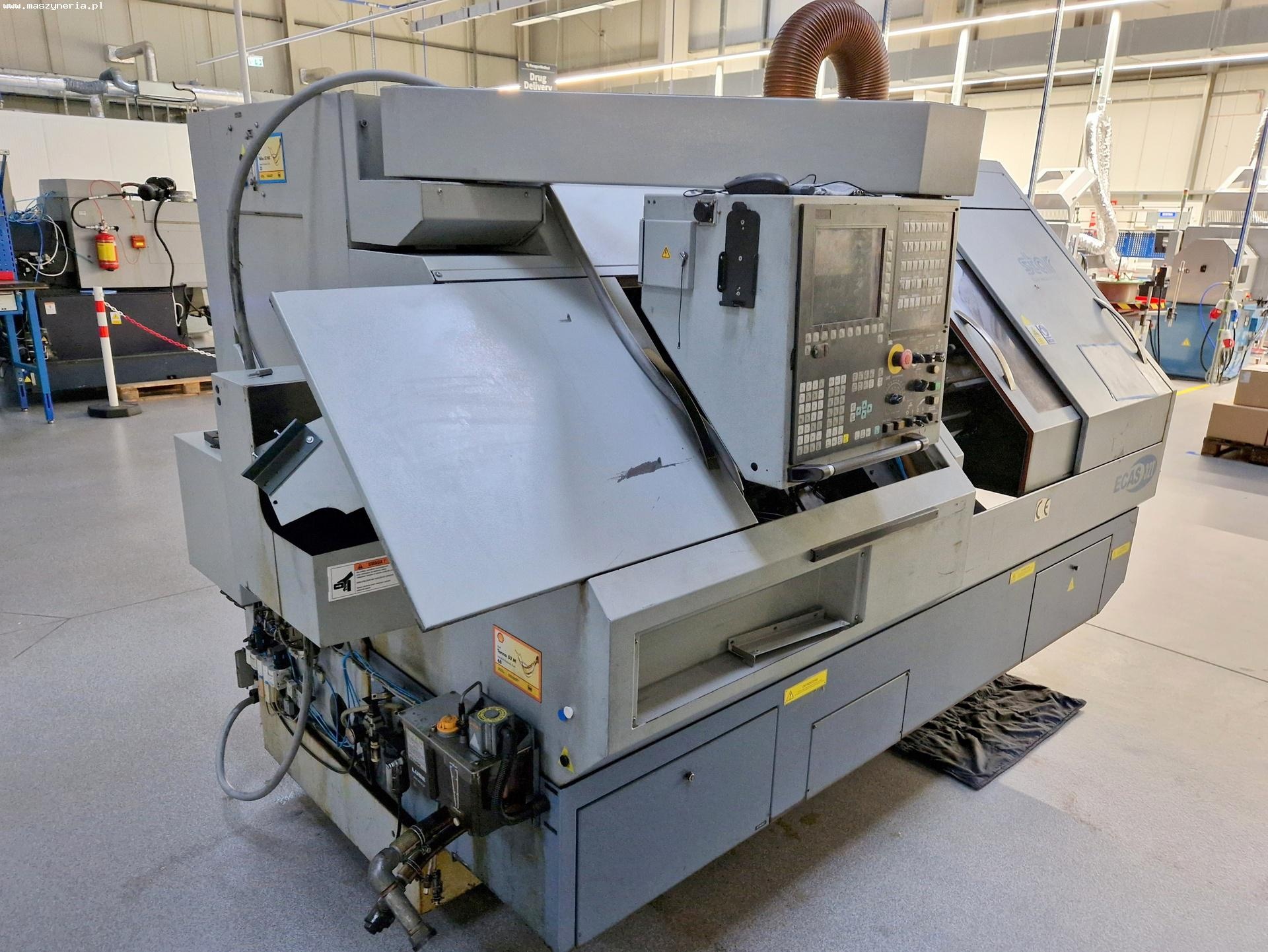

• yправление ЧПУ: YASKAWA SIEMENS 840DI

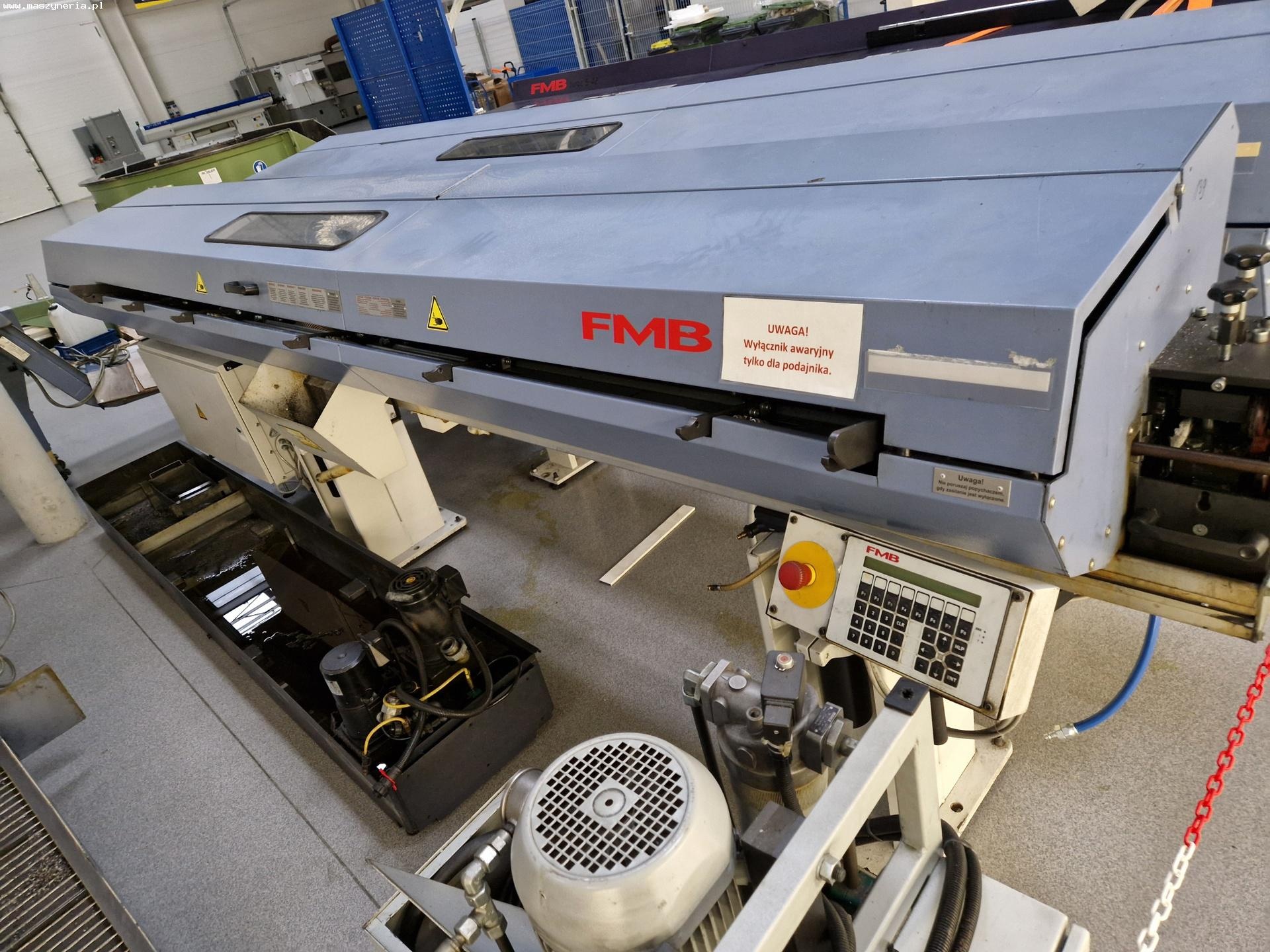

• устройство подачи прутка: FMB TURBO 3-36/3200/A (2006)
• 10-позиционная инструментальная револьверная головка (2 шт.)
• 8-шпиндельный узел задней обработки
• контршпиндель с воздушным обдувом
• 10,4″ цветной TFT экран
• конвейер заготовок
• цанговый патрон MR32 с воздушным обдувом (главный и контршпиндель)
• направляющая цанга MR32
• привод цанги
• система сжатого воздуха
• автоматическая централизованная смазка с контролем уровня смазки
• serbatoio del refrigerante separato con monitoraggio del livello del refrigerante
• illuminazione dell’area di lavoro
• generatore di impulsi manuale
• protezione da sovraccarico
• viti di regolazione e spessori
