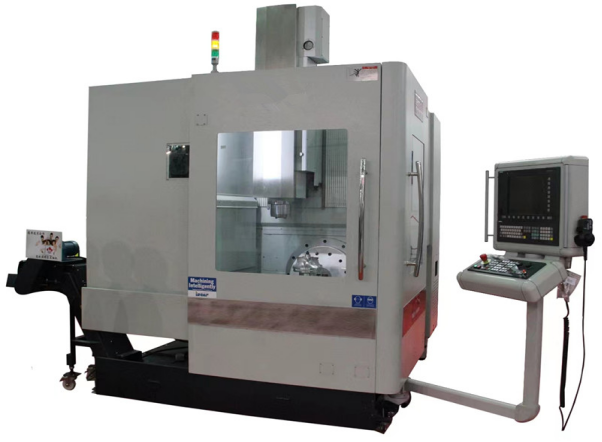

5-оси пятиосевой обрабатывающий центр с чпу по металлу DU650 - Продам в Nanjing

СпецификацияМодель

DU650

Размер рабочего стола  (Д*Ш)

mm

f500

Перемещение по оси X

mm

620

Перемещение по оси Y

mm

520

Перемещение по оси Z

mm

460

B ось（наклонный ось）с тормозом и рещёткой

deg.

+60º～-110º

C ось（поворотный ось）с тормозом и рещёткой

deg.

360º

Расстояние между торцом шпинделя и рабочим столом

mm

150

Расстояние между центром шпинделя и стойкой

mm

171

Макс.нагрузка рабочего стола

kg

300

Скорость вращения шпинделя

rpm

12000

Конус шпинделя

ISO 40

Скорость быстрой подачи(X/Y/Z)

m/min

42 / 42 / 42

Тип резцедержателя

BT 40

Количество инструментов

pcs

32

Макс.Диаметр инструмента(соседный инструмент/ нет соседнего инструмента)

mm

f76/ f127

Макс. Длина инструмента

mm

250

Макс. Вес инструмента

kg

7

Тип смена инструмента

дисковой

Время смена инструмента( инструмент до  инструмента)

sec.

2.5

Мощность главного двигателя（ED:100%/40%）

kw

9.0 / 12.0

Мощность двигателя подачи по осями X/Y/Z/B/C

kw

3.1/3.1/4.3/4.3/2.6

Мощность двигателя охлаждения жидкости

kw

1.03+1.03

Воздушное требование

kg/cm²

6

Электрическое требование

kva

30

Высота станка

mm

2900

Габариты станка（ширина*длина）

mm

2850×3150

Вес станка

kg

9000

Точность позиционирования(X/Y/Z ось)ISO 230-2

mm

±0.004

Точность позиционирования(B/C ось)с тормозом и рещёткой

sec.

10”

Точность повторяемости(X/Y/Z ось)ISO 230-2

mm

±0.002

Точность повторяемости(B/C ось)с тормозом и рещёткой

sec.

5”

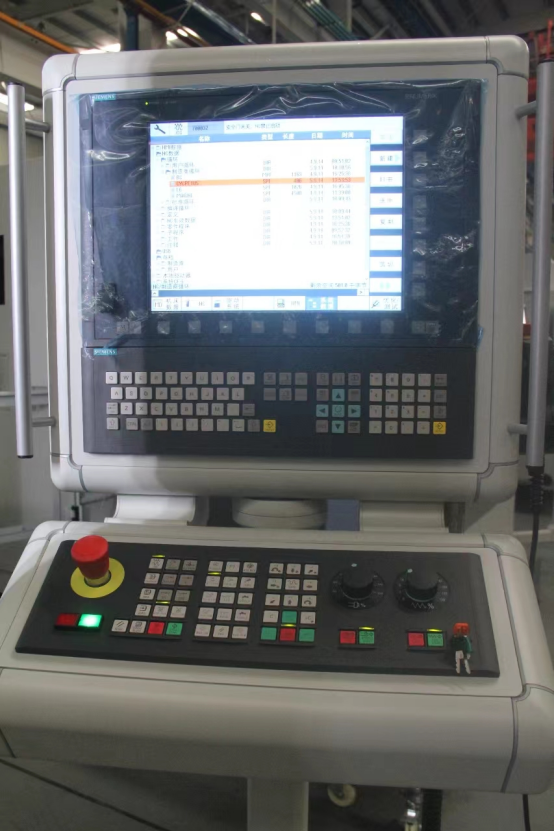

Система ЧПУ

SIEMENS 840D
