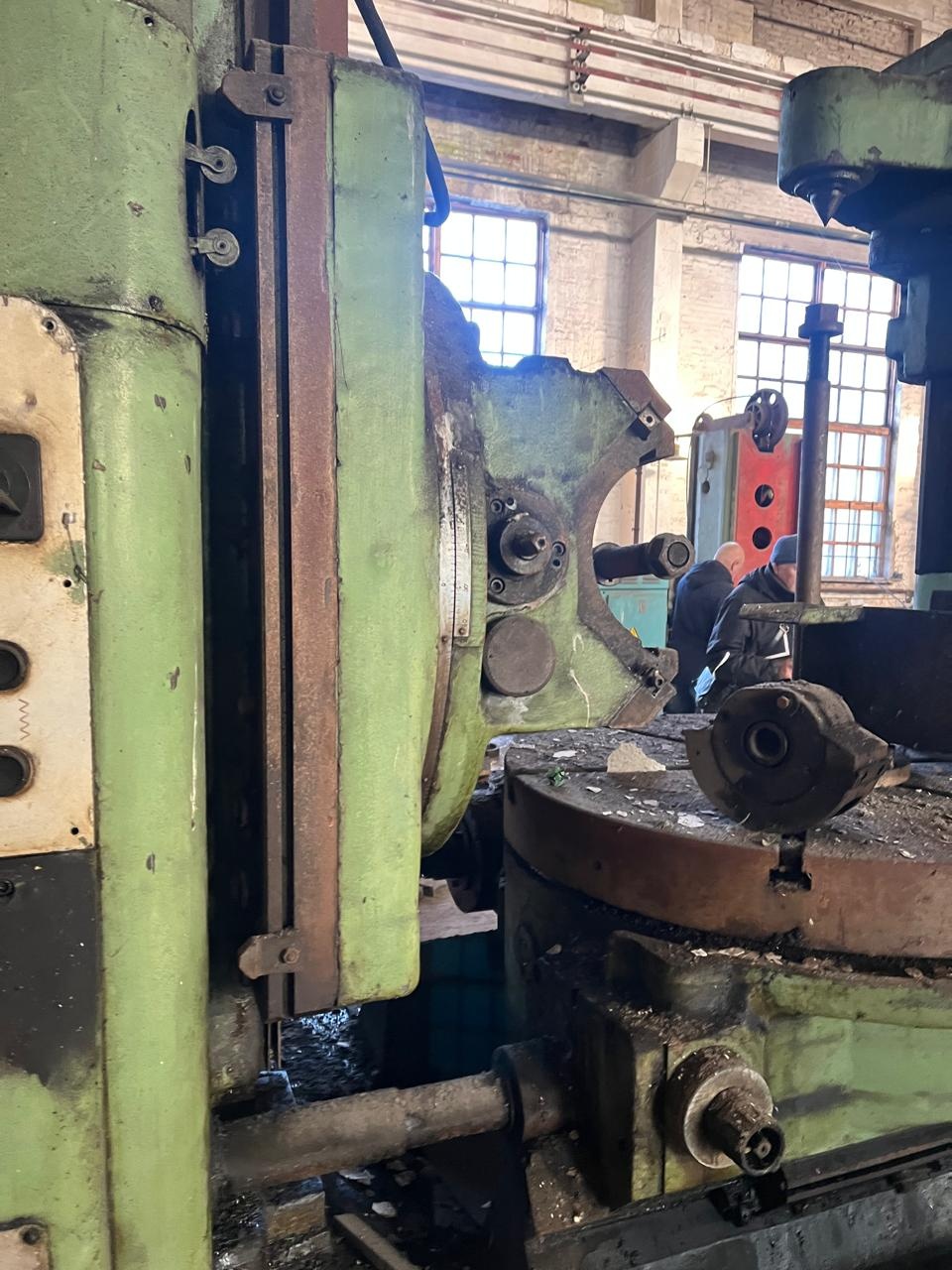

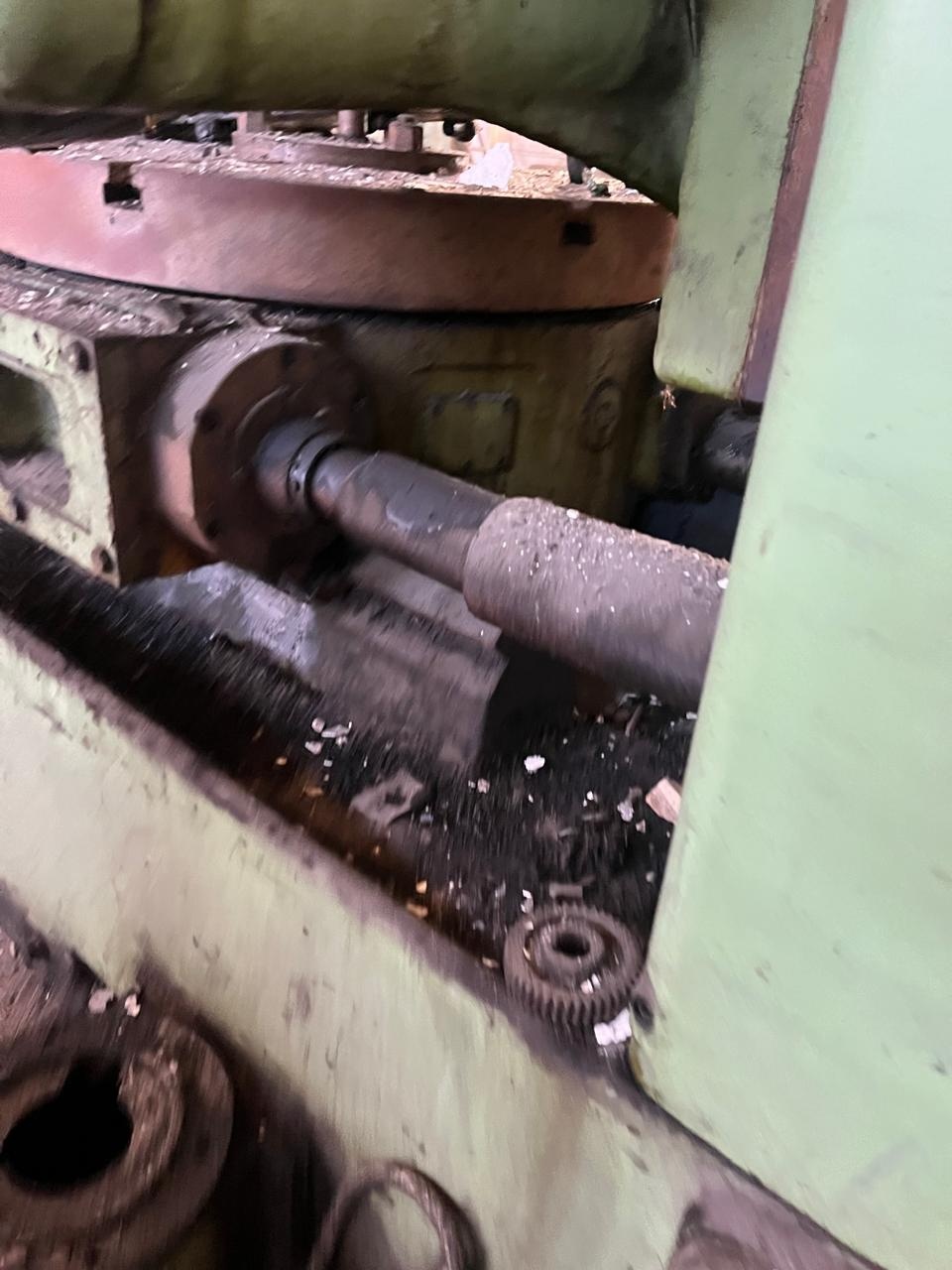

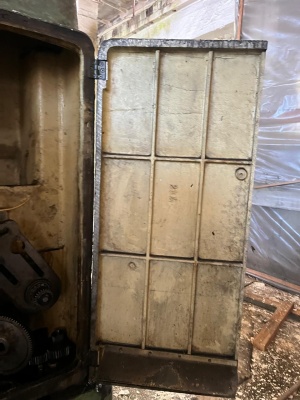

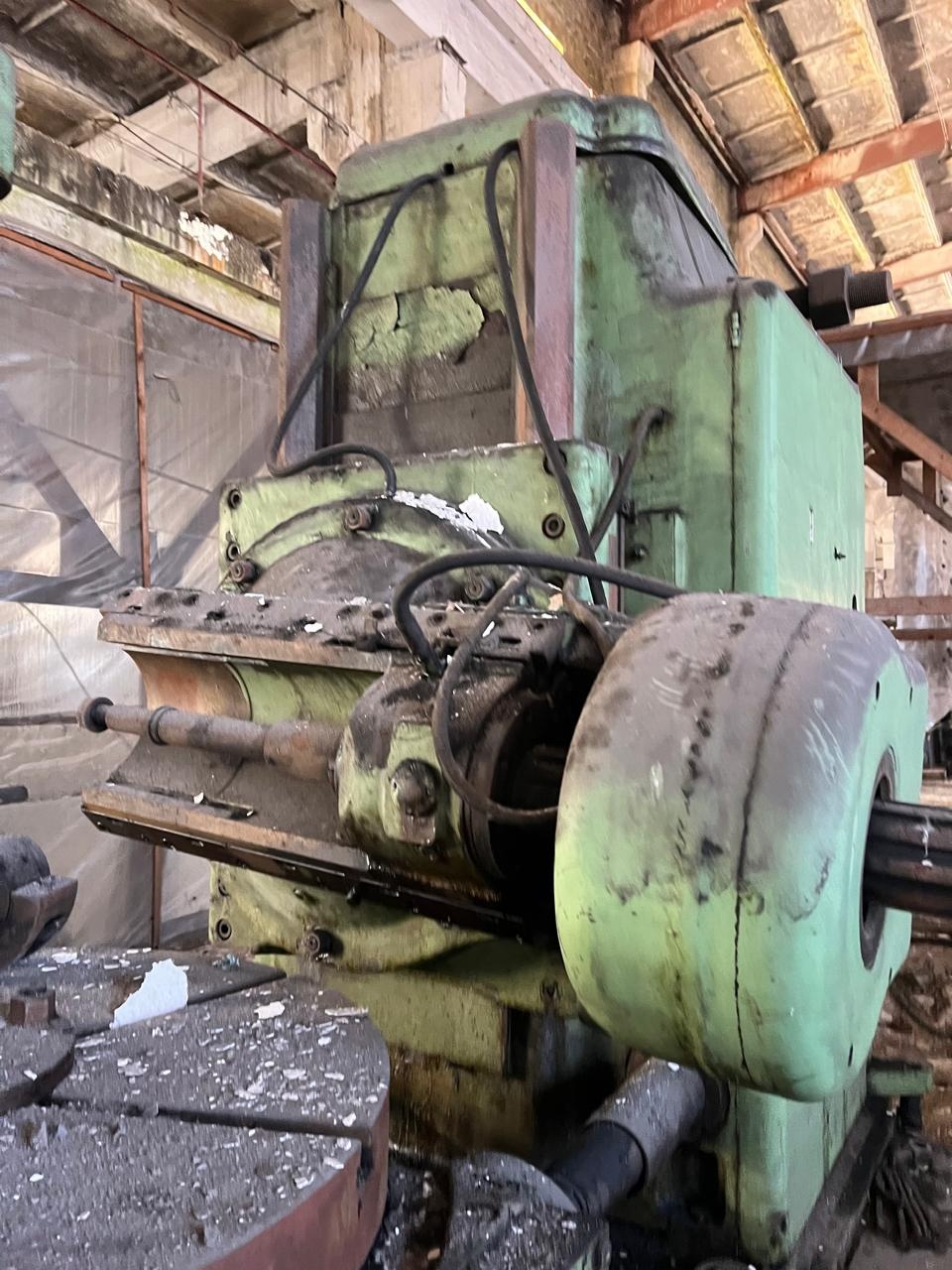

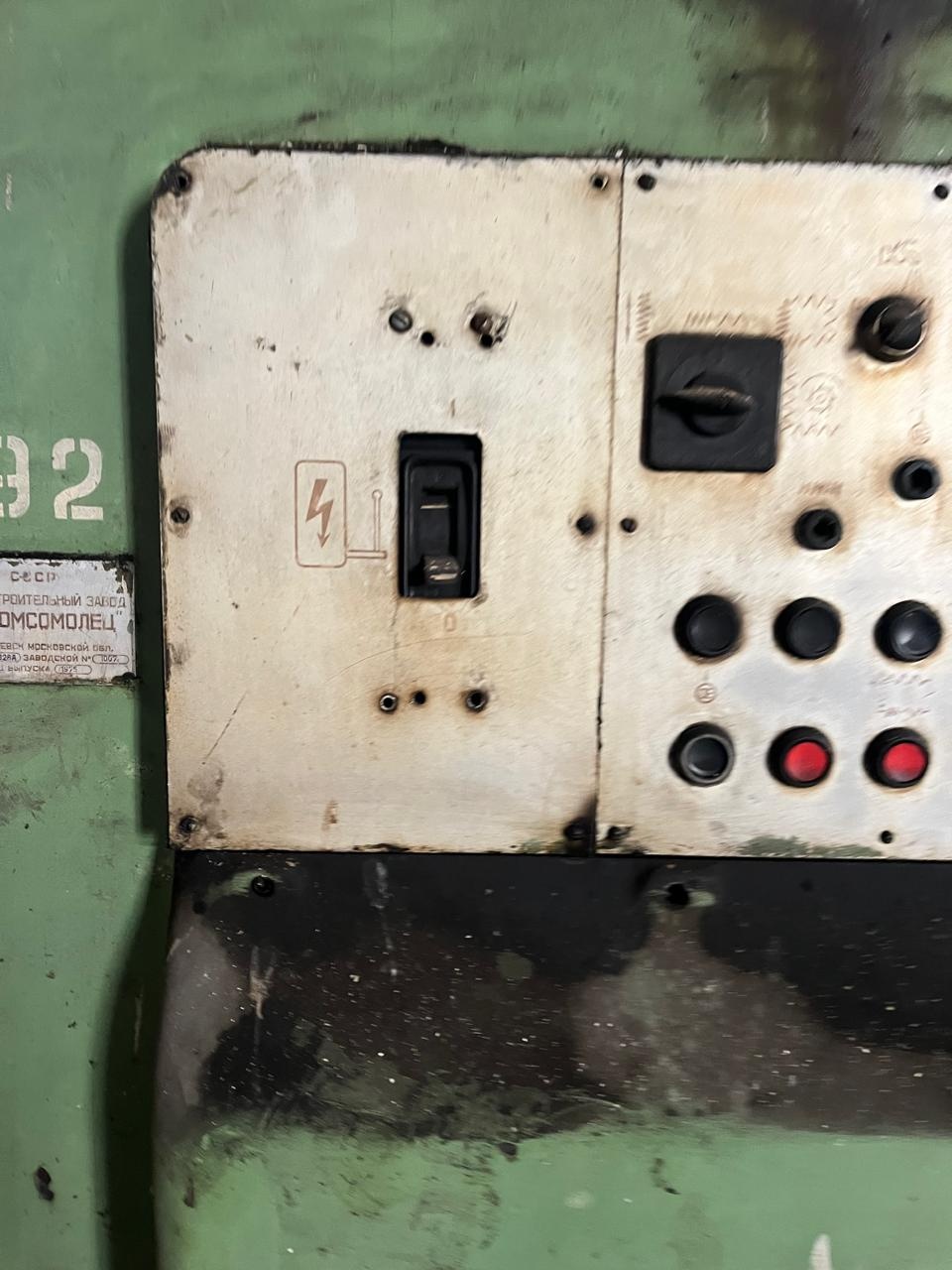

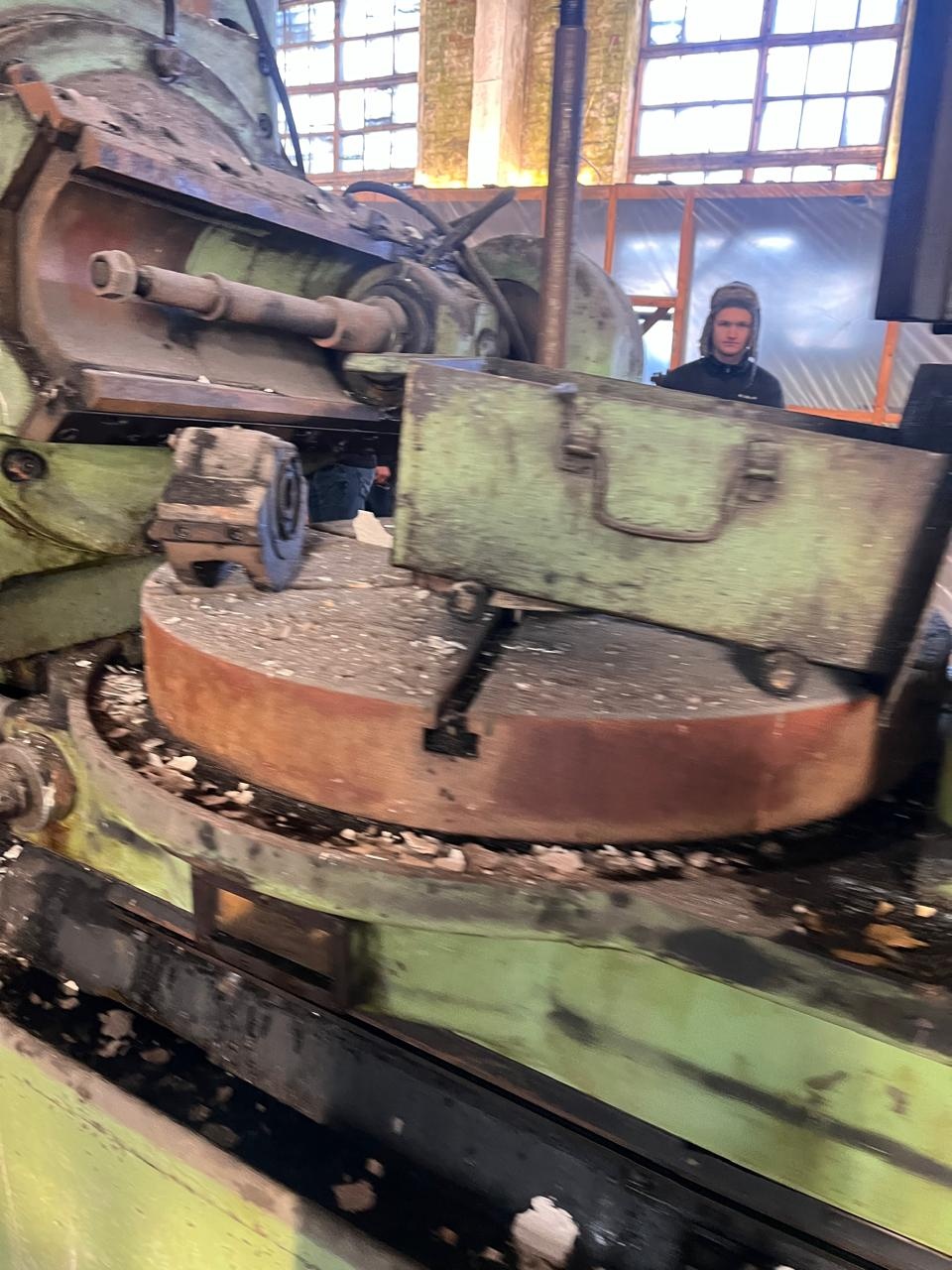

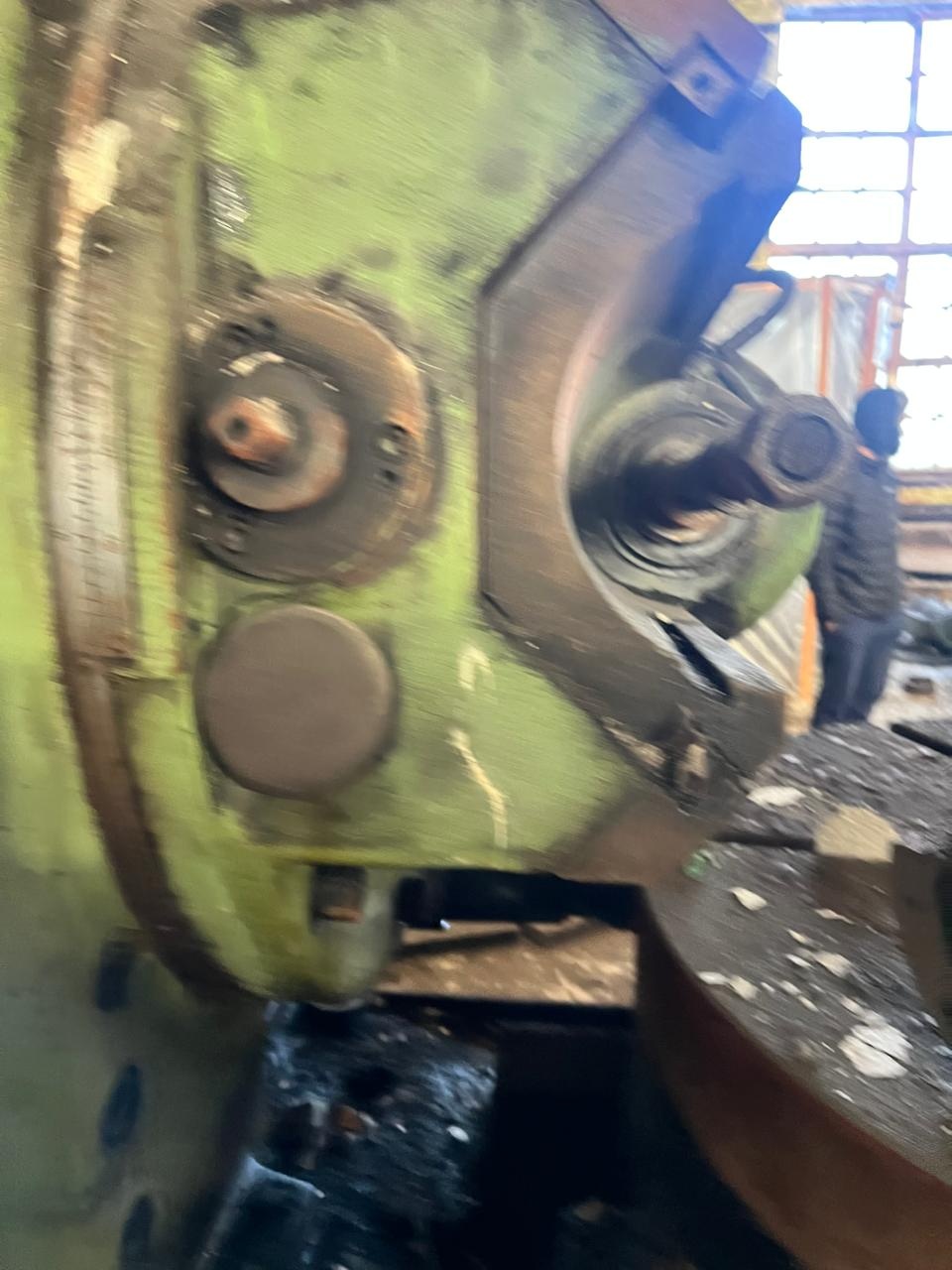

Зубофрезерный 5К328А Б/У - Продам в Пензе
Детальное описание

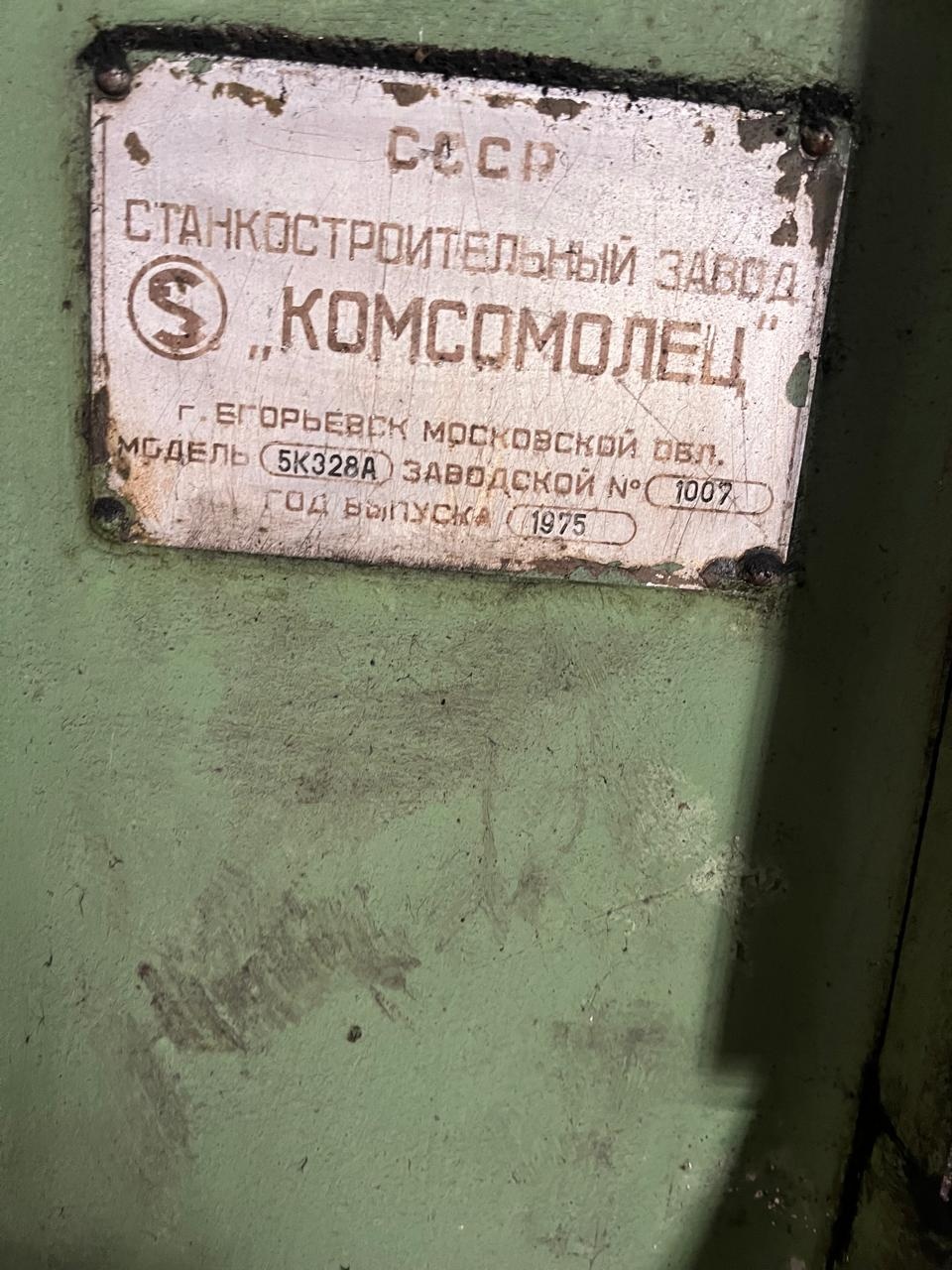

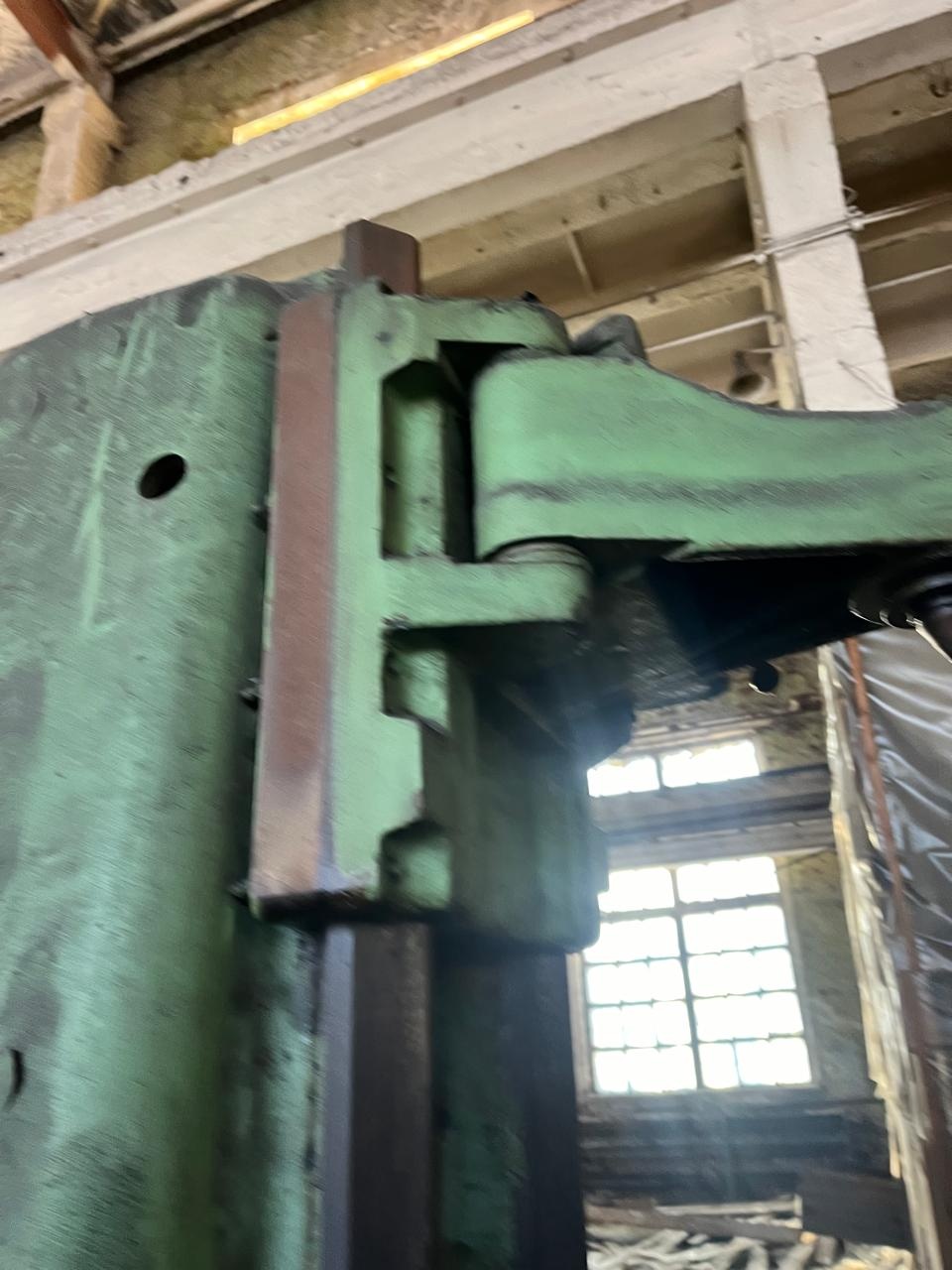

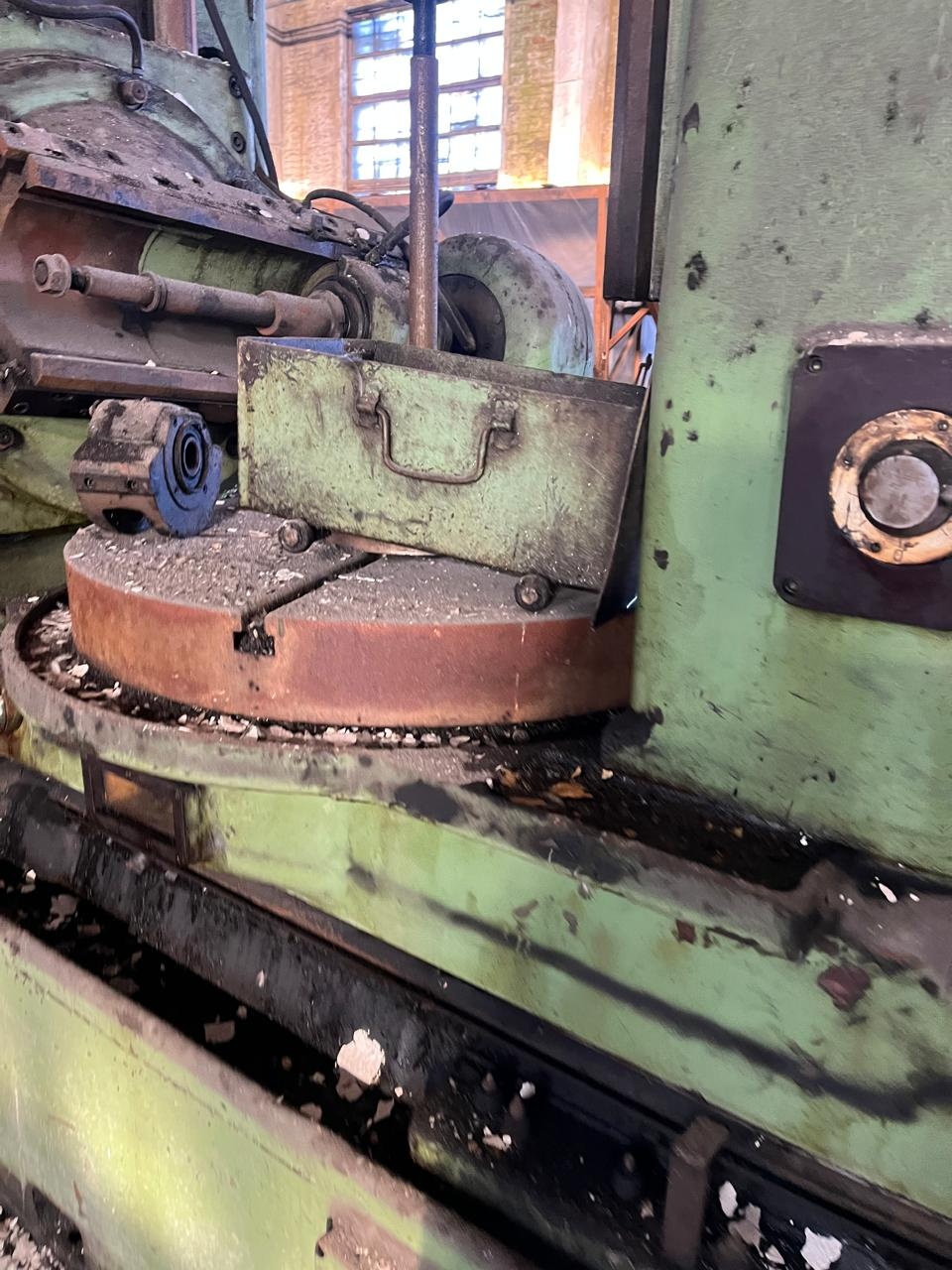

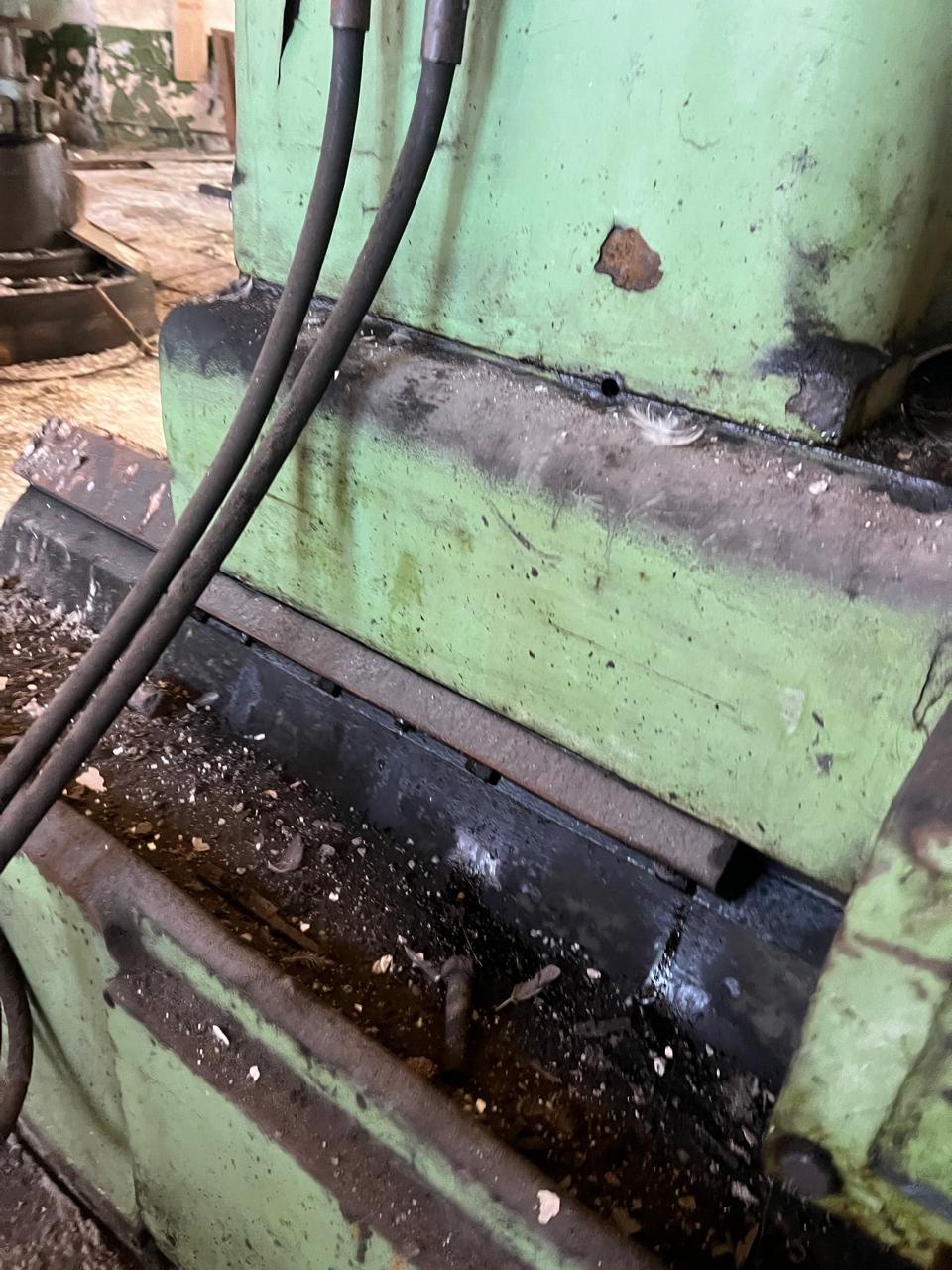

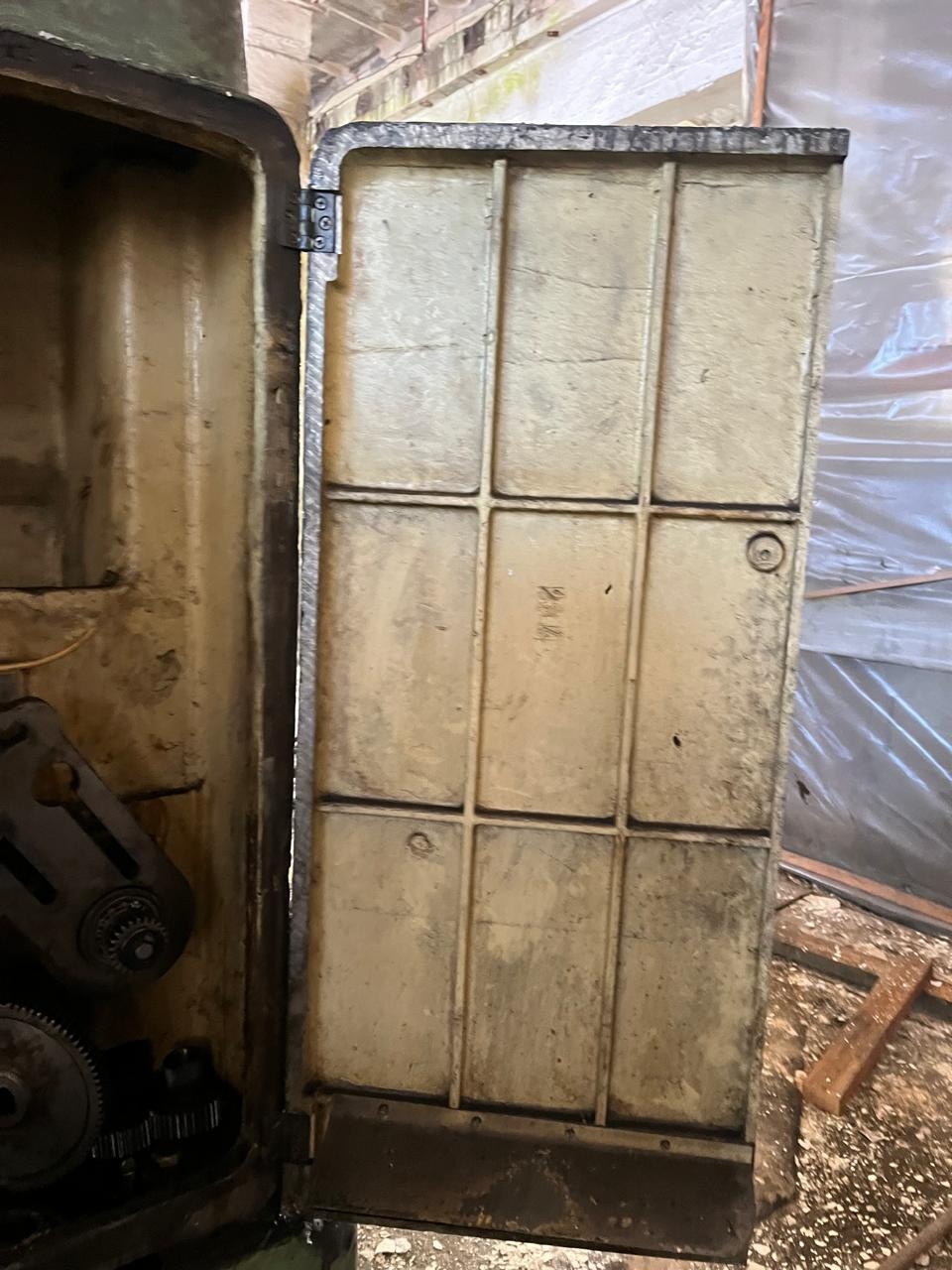

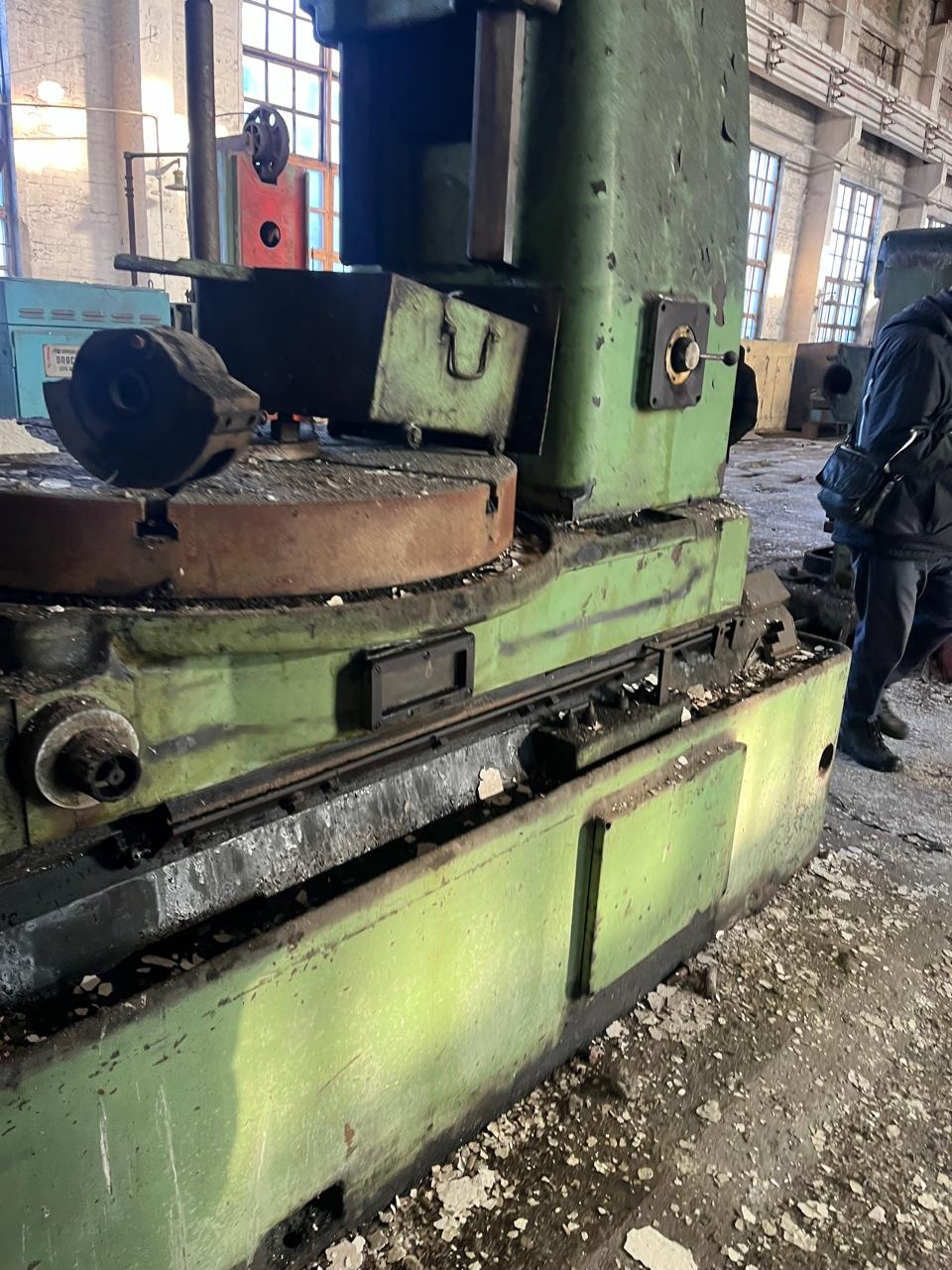

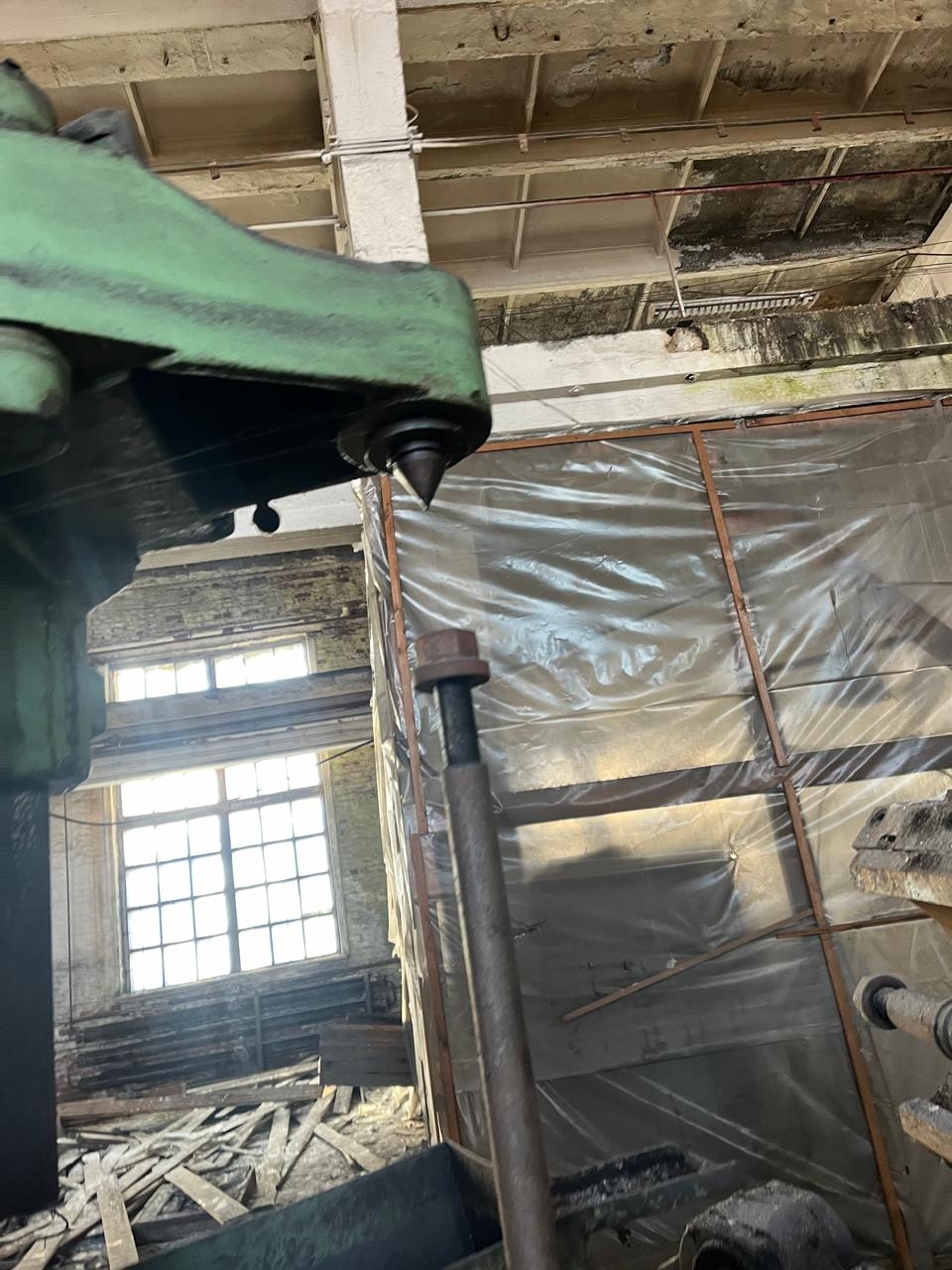

Зубофрезерный 5К328А 1975г. , отключен, цена без НДС , с демонтажем и погрузкой на транспорт покупателя- 1200тыс руб. Продажа от ИП. Локация ДФО. (ВЧ)
| Наименование параметра | 5К328а | |
| Основные параметры станка | ||
| Наибольший модуль нарезаемого колеса, мм | 12 | |
| Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) с отведенной задней стойкой (без контрподдержки), мм | 1250 | |
| Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) с задней стойкой (с контрподдержкой), мм | 800 | |
| Наибольший диаметр нарезаемых цилиндрических косозубых колес (30°), мм | 1000 | |
| Наибольший диаметр нарезаемых цилиндрических косозубых колес (45°), мм | 600 | |
| Наибольший диаметр нарезаемых цилиндрических косозубых колес (60°) (для фрезы Ø 180 мм), мм | 400 | |
| Наибольший угол наклона нарезаемых зубъев обрабатываемых колес, град | ±60 | |
| Наибольший диаметр червячных нарезаемых колес, мм | 800 | |
| Наибольшая длина венца нарезаемых цилиндрических прямозубых колес (0°), мм | 560 | |
| Наибольшая длина венца нарезаемых цилиндрических косозубых колес (30°), мм | 400 | |
| Наибольшая длина венца нарезаемых цилиндрических косозубых колес (45°), мм | 310 | |
| Наибольшая длина венца нарезаемых цилиндрических косозубых колес (60°), мм | 290 | |
| Наименьшее число нарезаемых зубьев | 20 | |
| Стол | ||
| Диаметр стола, мм | 935 | |
| Расстояние между осями стола и фрезы, мм | 115..820 | |
| Расстояние от плоскости стола и оси фрезы, мм | 230..880 | |
| Ускоренное перемещение стола, мм/мин | 170 | |
| Ручное перемещение стола за один оборот лимба, мм | 0,5 | |
| Суппорт | ||
| Наибольшее перемещение фрезерного суппорта, мм | 650 | |
| Ускоренное перемещение каретки суппорта, мм/мин | 400 | |
| Наибольший диаметр режущего инструмента (червячной фрезы), мм | 225 | |
| Наибольшая длина режущего инструмента (червячной фрезы), мм | 240 | |
| Диаметры фрезерных оправок, мм | ||
| Ускоренное перемещение шпинделя вдоль оси, мм/мин | 120 | |
| Расстояние от оси шпинделя до направляющих суппорта, мм | 390 | |
| Поворот суппорта на одно деление шкалы линейки, град | 1° | |
| Поворот суппорта на одно деление шкалы нониуса, мин | 5` | |
| Конусное отверстие шпинделя | Морзе 6 | |
| Наибольшее осевое перемещение фрезы, мм | 240 | |
| Наибольшая величина вертикального перемещения суппорта при угле наклона (30°/ 45°/ 60°), мм | ||
| Механика станка | ||
| Пределы оборотов фрезы, об/мин | ||
| Число ступеней оборотов фрезы | ||
| Пределы продольных (вертикальных) подач, мм/об | ||
| Пределы радиальных подач, мм/об | ||
| Пределы тангенциальных подач, мм/об | ||
| Число ступеней подач | ||
| Привод и электрооборудование станка | ||
| Электродвигатель главного привода, кВт | 10 | |
| Электродвигатель ускоренного хода, кВт | 4 | |
| Электродвигатель привода гидронасоса, кВт | 2,2 | |
| Электродвигатель насоса охлаждения, кВт | 0,6 | |
| Электродвигатель транспортера стружки, кВт | ||
| Суммарная мощность электродвигателей, кВт | ||
| Габаритные размеры и масса станка | ||
| Габаритные размеры станка (длина х ширина х высота), мм | 3580 х 1790 х 2590 | |
| Масса станка с электрооборудованием и охлаждением, кг | 14000 |
