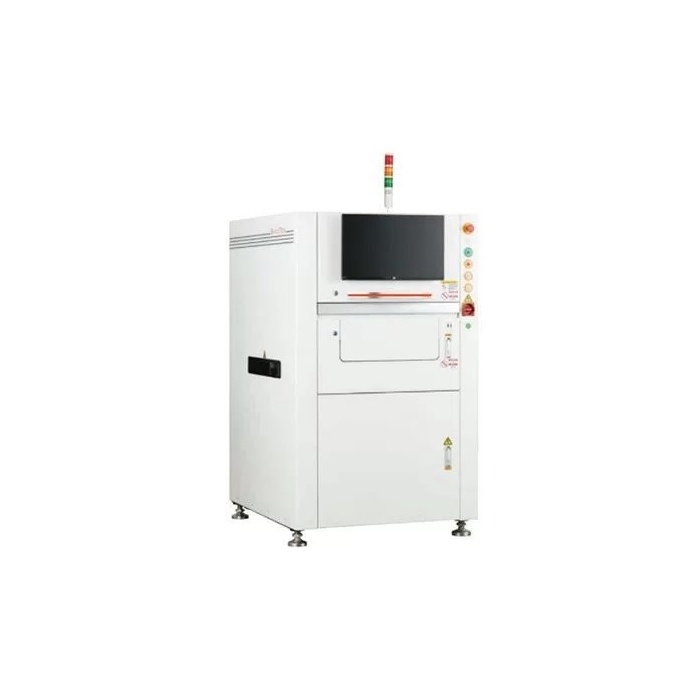

Станция для проверки плат после АОИ (3D-Инспекция) A510/A630 - Продам в Москве

Характеристики:

• Модель: A510/A630
• Принцип измерения: Синусоидальная проекция белого света Обнаружение PMP
• Элементы измерения: Отсутствующие детали, смещение, поворот, 3D-полярность, обратные детали, OCV, перекос, боковая подставка, стоящий памятник, плохая сварка и т.д.
• Типы выявляемых дефектов: Наконечник для протяжки припоя, процентное соотношение количества припоя, больше олова, меньше олова, перекрытие, затыкание отверстий, ползучее олово, загрязнение площадки и т.д.
• Разрешение объектива:
• 6,5, 13,5 / 16,5 опционально м/мкм
• 12, 12 / 15 опционально м/мкм
• Точность: XY (разрешение): 10 мкм
• Скорость инспекции: 0,45 сек/фов
• Количество детекционных головок: 4 шт
• Контрольное время: 0,5 сек/шт
• Максимальная высота инспекции: 30 мм
• Высота компонента: 40 мм
• Максимальная высота измерения: ±5 мм
• Минимальный компонент: 01005
• Установка дорожки: Передняя фиксированная направляющая (опция задней фиксированной направляющей)
• Направление транспортировки печатной платы: Слева направо или справа налево
• Регулировка ширины дорожки: Ручная и автоматическая
• Инженерная статистика SPC: производственные тренды, Xbar-R диаграмма, Xbar-S диаграмма, CP&CPK, Данные о % заменяемости зажима, AOI Ежедневные / еженедельные / ежемесячные отчеты
• Импорт Gerber и CAD: Поддерживает формат Gerber (274x, 274d), ручной режим обучения, импорт CAD X / Y
• Поддержка операционных систем: Windows 10 Professional (64 бит)
• Периодичность:
• Высота: ≤1 (4 Sigma) мкм/%
• Объем / площадь: <1 (4 Sigma) мкм/%
• Повторяемость: <<10
• Максимально загруженная печатная плата и размер детекции: 450x450/600x686 мм
• Габаритные размеры: 1000x1174x1550 (510) мм
• Габаритные размеры упаковки: 1180x1330x1550(630) мм
• Вес нетто / брутто: 985/1180 кг
