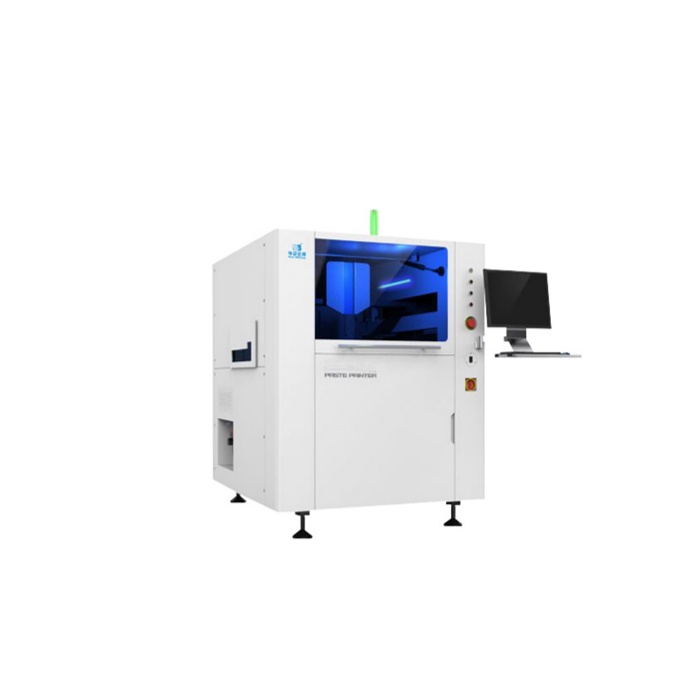

Принтер трафаретной печати ZB5050 Plus - Продам в Москве

Характеристики:

• Модель: ZВ5050 Рlus
• Максимальный размер доски (Х х Y): 510 х 510 мм
• Минимальный размер платы (Y х Х): 50 х 50 мм
• Толщина печатной платы: 0,4 – 6 мм
• Колебания: 1% диагональ
• Максимальный вес платы: 3 кг
• Зазор между краями платы: 3 мм
• Максимальный нижний зазор: 20 мм
• Максимальная скорость конвейера: 1 500 мм / с
• Высота конвейера от пола: 900 ± 40 мм
• Размер рамки трафарета: 470 х 370 – 737 х 737 мм
• Площадь печати (Х х Y): 510 х 510 мм
• Тип скребка: Стальной скребок / резиновый скребок (45 / 55 / 60 º)
• Длина скребка: 300 / 520 мм (200 – 550 мм длина опционально)
• Высота скребка: 65 ± 1 мм
• Толщина лезвия ракеля: 0,25 мм, алмазоподобное углеродное покрытие
• Длина выпуска: 0,02 – 12 мм
• Скорость печати: 0 – 200 мм / с
• Давление при печати: 0,5 – 10 кг
• Ход печати: ±275 мм (от центра)
• Длина чистящей салфетки: 380 мм, 500 мм (опционально 300 мм, 450 мм)
• Поле зрения изображения: 8 х 6 мм
• Диапазон регулировки платформы: Х: ±5,0 мм, Y: ±7,0 мм, θ: ±2,0°
• Точность повторного : ±10,0 мкм @6σ, Срk ≥ 2,0
• позиционирования:
• Точность печати: ±20,0 мкм @6 σ, Срk ≥ 2,0
• Время цикла: 7,5 с (без учета печати и очистки)
• Время смены линии: <5 мин
• Требования к сжатому воздуху: 4 – 6 кг / см²
• Расход воздуха: 5 л / мин
• Операционная система: Windоws 7
• Температура окружающей среды: 23 ± 3 ºС
• Относительная влажность: 45 – 70% RН4
• Направление движения конвейера: Левый-правый, правый-левый, левый-левый, правый-правый
• Метод переноса: Одноступенчатый трек
• Метод зажима печатной платы: Автоматическая регулировка толщины листа + программируемые эластичные боковые прижимы
• Метод поддержки платы: Магнитные выталкивающие штифты + контурные блоки (1. вакуумная камера; опция 2. фиксация заготовок)
• Печатающая головка: Плавающая интеллектуальная печатающая головка
• Режим печати: Одинарная или двойная трафаретная печать
• Метод очистки: 1. Капельный тип; 2. 3 режима: сухой, влажный, вакуумный
• Тип матрицы: Точки отсчета стандартной формы, прокладки / отверстия
• Система камер: Отдельная камера, отдельная система визуализации вверх / вниз, геометрически выверенное позиционирование
• Электропитание: 220 В ±10%, 50 / 60 Гц, 15 А
• Габаритные размеры: 1 220 х 1 480 х 1 530 мм (без лампы, монитора и клавиатуры)
• Вес: 1 230 кг
