Круглошлифовальный бесцентровый, бесцентровошлифовальный 3А184 Б/У - Продам в Самаре



Круглошлифовальный бесцентровый, бесцентровошлифовальный 3А184 Круглошлифовальный бесцентровый, бесцентровошлифовальный 3А184
Производитель

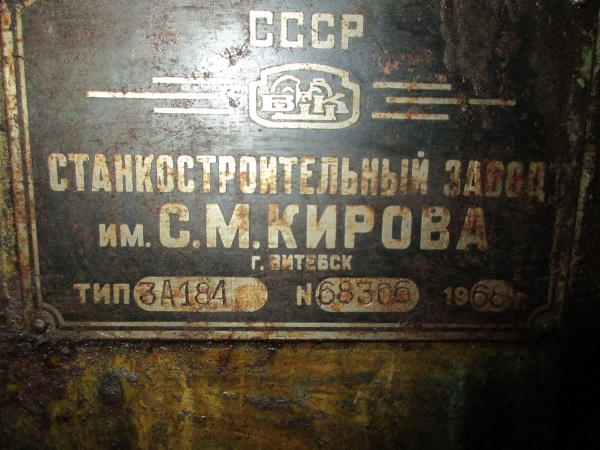

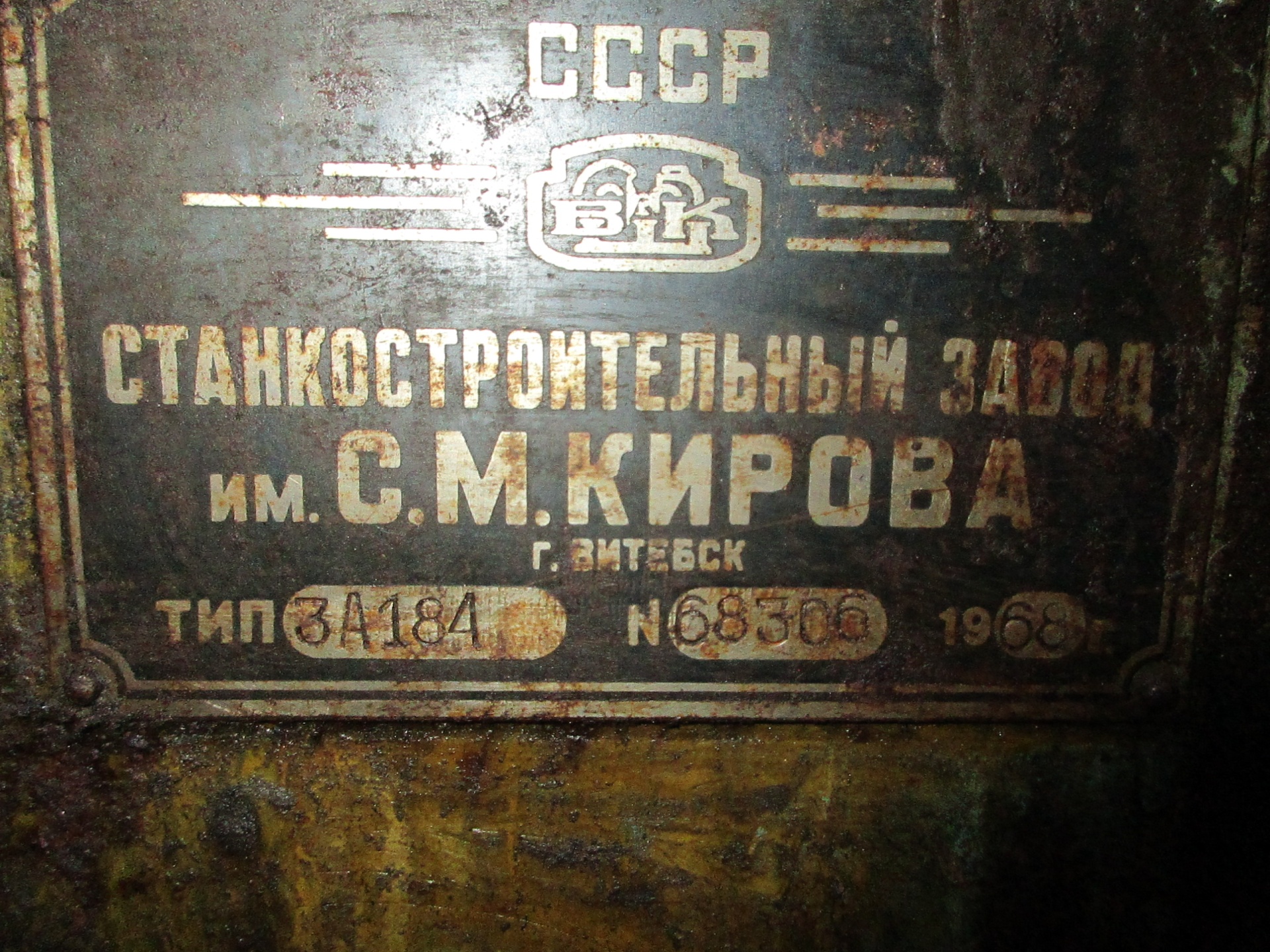

Станкостроительный завод им С.М.Кирова, г.Витебск (Беларусь)
Цена
120 000
Самара (Россия)
Состояние: Б/У
Год изготовления: 1968
Контакты
oooforum
Владислав

Детальное описание

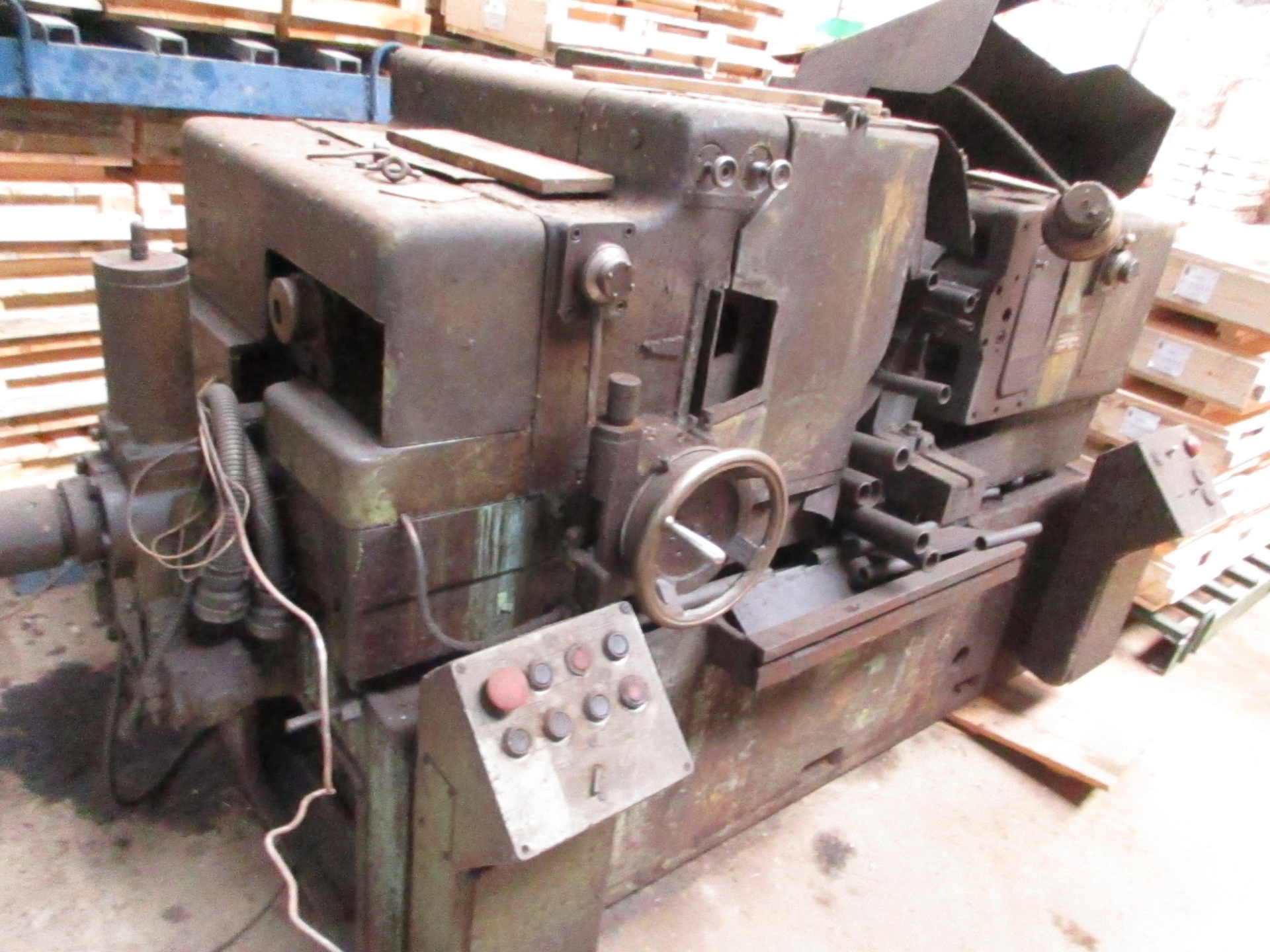

Станок 3А184 рабочий, по механике комплектный, резцы в комплекте к станку. Предназначен для шлифования тел вращения с диаметром заготовок от 3 до 80 мм при обработке на проход и при обработке врезанием. Для шлифования гладких, ступенчатых, конических, сферических, а также разнообразных фасонных поверхностей, представляющих тела вращения, методом сквозного и врезного шлифования.

Методом врезания обрабатывают цилиндрические изделия с буртами, выступами а также конические, сферические и другие фасонные детали. Конические изделия можно шлифовать также с продольной подачей до упора.

Шлифованию могут подвергаться изделия до и после термической обработки из чугуна, стали, цветных металлов и их сплавов, а также изделия из различных неметаллических материалов (стекло, текстолит, пластмассы) при соответствующем подборе абразивного инструмента и материала опорного ножа.

Наименование параметра

3А184

Основные параметры

Класс точности по ГОСТ 8-82

В

Наибольший диаметр обрабатываемой заготовки, мм

3..80

Наибольшая длина обрабатываемых изделий при сквозном шлифовании, мм

165

Наибольшая длина обрабатываемых изделий при врезном шлифовании при ширине круга 150 мм, мм

145

Наибольшая длина обрабатываемых изделий при врезном шлифовании при ширине круга 200 мм, мм

195

Высота от основания станка до оси кругов, мм

1060

Высота от зеркала мостика до оси кругов (высота центров), мм

260

Шлифовальный круг

Тип шлифовального круга по ГОСТ 2424-83

ПП

Наружный диаметр наименьший/ наибольший, мм

400..500

Высота (ширина) круга наименьшая/ наибольшая, мм

150..200

Тип шлифовального круга по ГОСТ 2424-83

ПП

Наружный диаметр наименьший/ наибольший, мм

260..300

Наибольшая высота (ширина) наименьшая/ наибольшая, мм

150..200

Наибольшее установочное перемещение при снятых кругах (ход бабки), мм

100

Число оборотов в минуту

1337, 1910

наименьшая и наибольшая окружная скорость (скорость шлифования), м/сек

35..50

Рабочее перемещение на одно деление лимба механизма подачи, мм

0,0025

Рабочее перемещение на один оборот лимба механизма подачи, мм

0,3

Перемещение наибольшее при снятых кругах, мм

55

Наибольший угол наклона в вертикальной плоскости, град

-4 +6°

Число оборотов в минуту при работе (бесступенчатое регулирование), об/мин

10..130

Число оборотов в минуту при правке

300

Род тока питающей сети

Переменный трехфазный, 380 В, частота тока 50 Гц

Напряжение электроприводов, в

380

Напряжение цепей управления, в

110

Электродвигатель привода шлифовального круга, кВт (об/мин)

13,10 (1460)

Электродвигатель привода ведущего круга, кВт (об/мин)

0,85 (83..1080)

Электродвигатель привода электромашинного усилителя, кВт (об/мин)

1,2 (2500)

Электродвигатель привода гидронасоса, кВт (об/мин)

1,1 (1400)

Электродвигатель насоса смазки подшипников шпинделя шлифовального круга, кВт (об/мин)

0,27 (1400)

Электродвигатель привода насоса охлаждения, кВт (об/мин)

0,18 (2800)

Электродвигатель привода магнитного сепаратора, кВт (об/мин)

0,12 (1400)

Габарит станка (длина X ширина X высота), мм

3510 х 2200 х 1910

Масса станка с приставным оборудованием, кг

5670
