Датчик момента ротора дмр-4,2Т (статор) ивэ50 Б/У - Продам в Красноярске

Датчики момента ротора ДМР-4,2Т предназначены для преобразования крутящего момента силы в унифицированный аналоговый выходной сигнал постоянного тока.

Описание средства измерений

Принцип действия датчика основан на использовании эффекта изменения сопротивления тензорезистора при воздействии на него деформирующих напряжений.

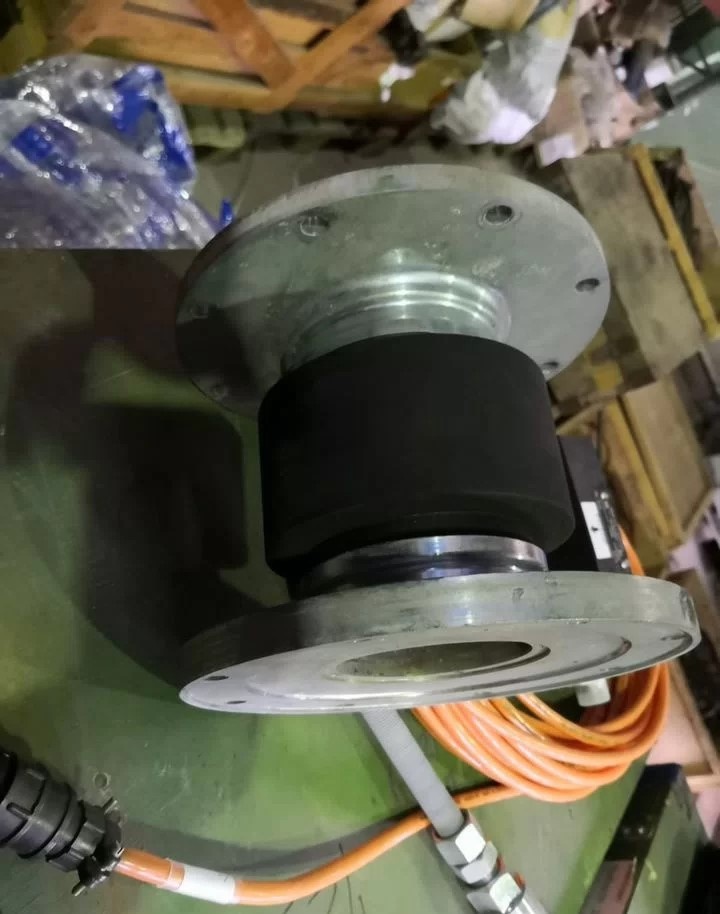

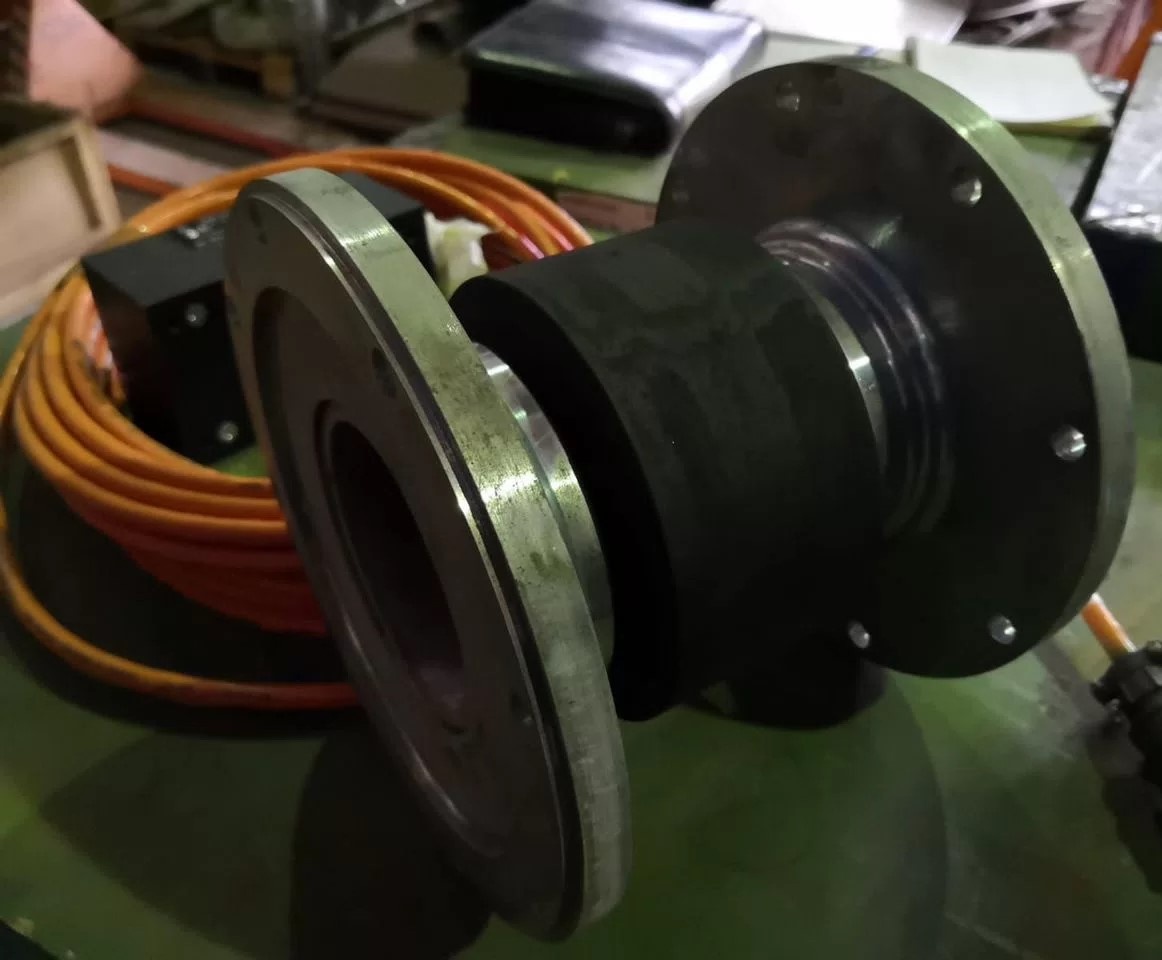

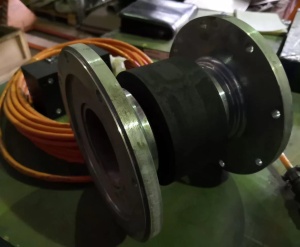

Датчик состоит из ротора и статора. Ротор представляет собой торсион с фланцами, на

измерительном участке которого наклеены тензорезисторы, соединенные по мостовой схеме.

На измерительном участке ротора установлены электронный блок и катушка бесконтактной

связи со статором для обеспечения питания тензомоста и передачи измерительного сигнала.

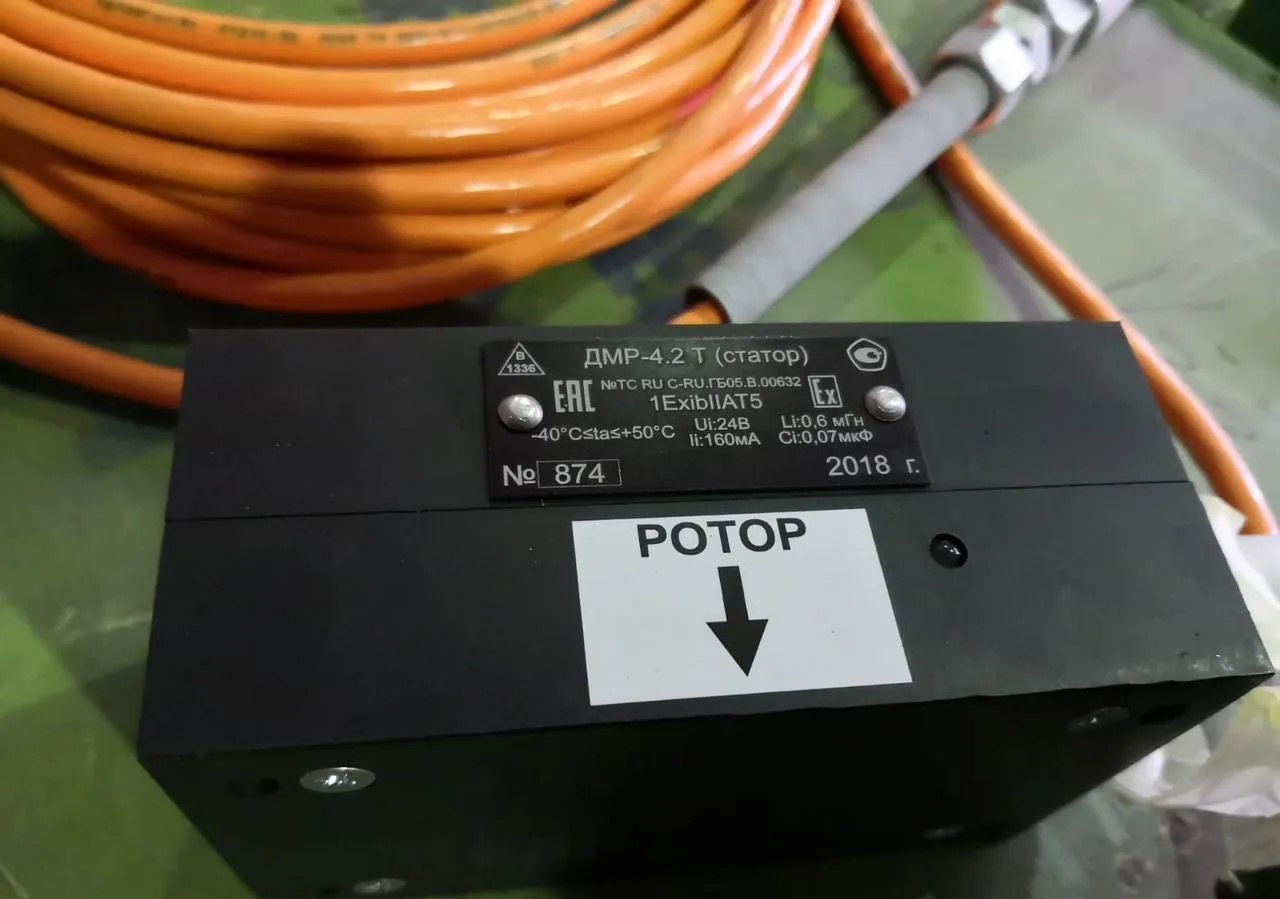

Статор, содержащий катушку, обкладку связи и электронный модуль устанавливается на неподвижном кронштейне вблизи катушки ротора.

Под действием крутящего момента силы, приложенного к ротору, происходит деформация его измерительного участка, которая воспринимается тензомостом и преобразуется электронным блоком в цифровой код. Цифровой код передается в электронный модуль статора, где

преобразуется в унифицированный токовый выходной сигнал (4-20 мА), пропорциональный

приложенному крутящему моменту силы

Метрологические и технические характеристики

Диапазон измерений, кН·м от 0 до 8

Пределы допускаемой основной приведенной погрешности, % ±1,0

Пределы допускаемой дополнительной приведенной погрешности от изменения

температуры на каждые 10 °С, % 0,2

Диапазон выходного сигнала постоянного тока, мА от 4 до 20

Напряжение питания постоянного тока, В от 15 до 36

Потребляемая мощность, Вт, не более 6,0

Габаритные размеры ротора, мм, не более Ø205175

Габаритные размеры статора, мм, не более 1856080

Масса ротора, кг, не более 9

Масса статора, кг, не более 2

Диапазон рабочих температур, °С от -40 до +50

Относительная влажность воздуха, %, не более 98

Средняя наработка на отказ, часов, не менее 10000

❤️Добавьте объявление в "Избранное", что бы Вы его не потеряли!!! Будем рады посотрудничать!

☎️ Я всегда на связи! По всем вопросам - ЗВОНИТЕ!!!

Любая форма оплаты.

Работаем с юридическими и физическими лицами. Предоставляем документы. Отгружаем в регионы.
