Гильотина НД3318Г 6,3Х2000 мм Б/У - Продам в Владивостоке



Гильотина НД3318Г 6,3Х2000 мм Гильотина НД3318Г 6,3Х2000 мм Гильотина НД3318Г 6,3Х2000 мм Гильотина НД3318Г 6,3Х2000 мм Гильотина НД3318Г 6,3Х2000 мм Гильотина НД3318Г 6,3Х2000 мм Гильотина НД3318Г 6,3Х2000 мм Гильотина НД3318Г 6,3Х2000 мм
Производитель
Россия
Цена договорная
Владивосток (Россия)
Состояние: Б/У
Год изготовления: 1990
Контакты
daf33
Алексей Фёдорович

Детальное описание

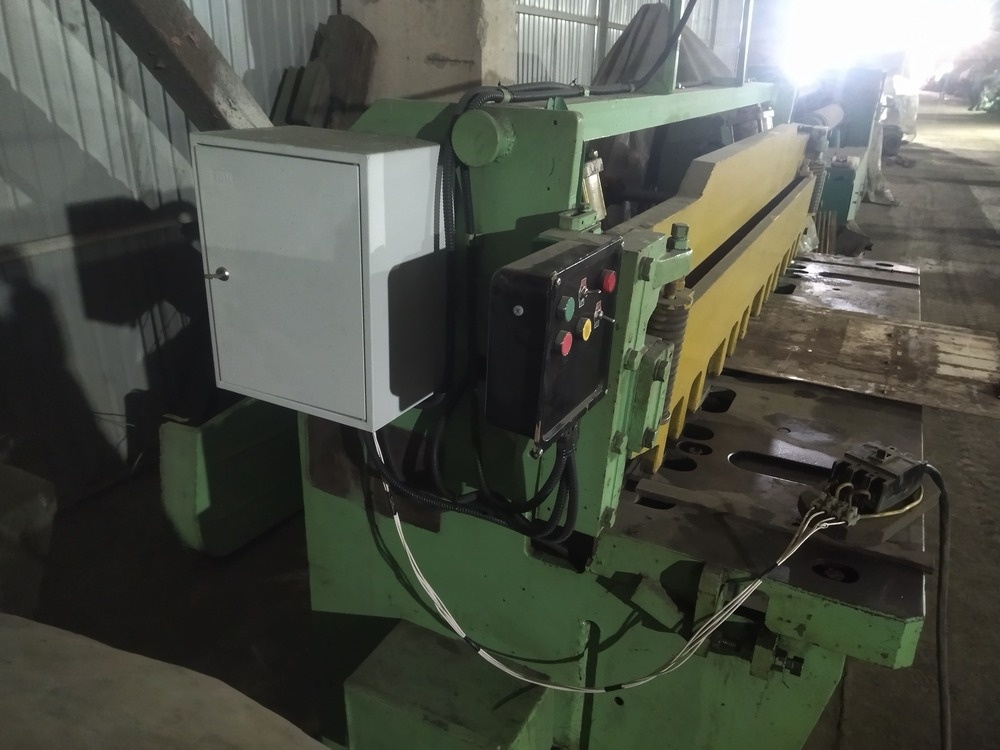

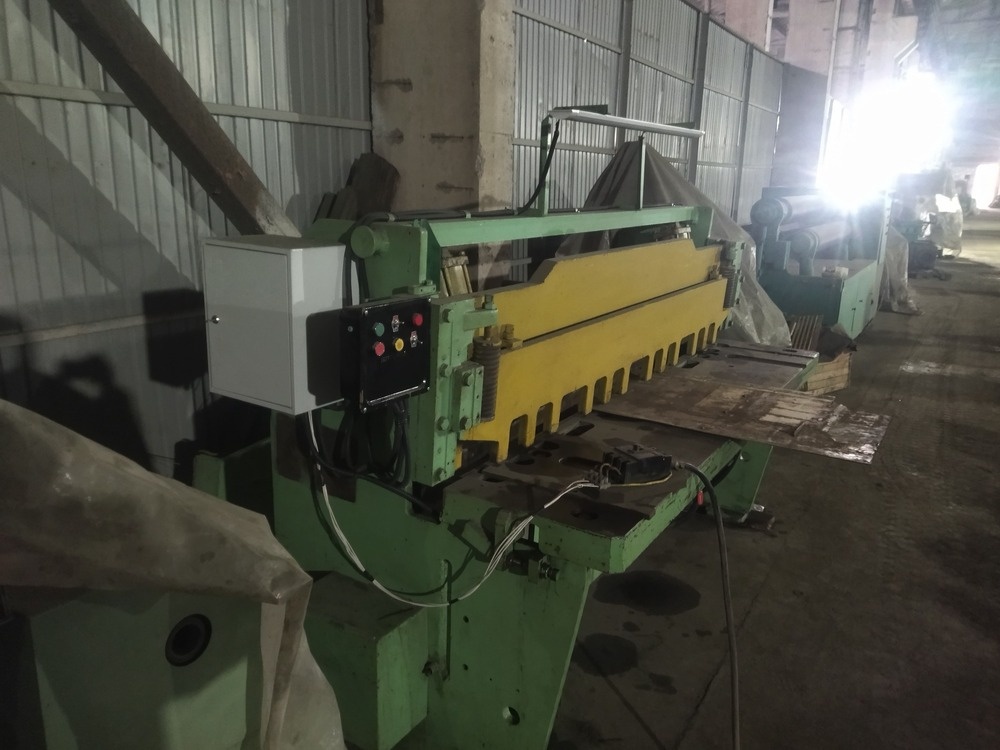

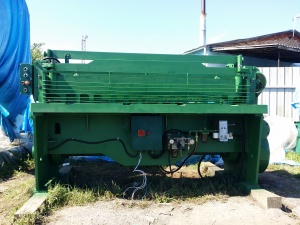

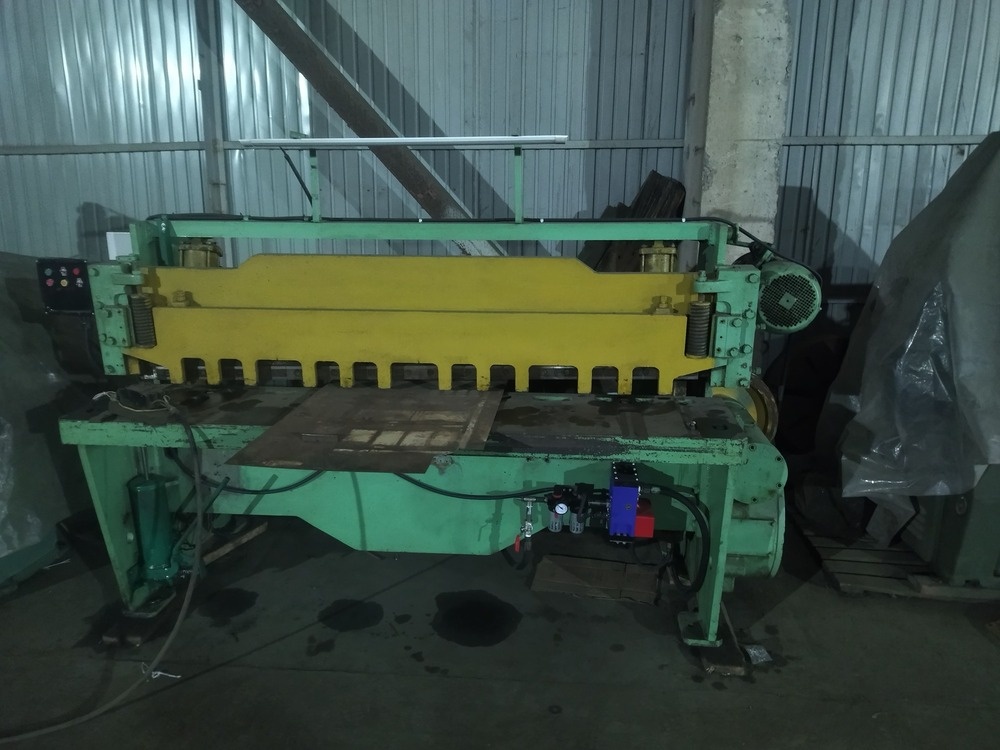

Гильотина НД3318Г , в хорошем рабочем состоянии, проведена ревизия, Новая электрика продаю с проверкой в работе.

 Ножницы гильотинные НД3318Г разработаны в 1977 году и серийно выпускались с 1979 года. Разработчик Азовский ПО КПО, Донпрессмаш г. Азов.


Кривошипные листовые ножницы (гильотинные) с наклонным ножом НД3318Г предназначены для холодной резки листового материала с пределом прочности ?BP < = 500 МПа (50 кгс/мм2) и с наибольшими размерами поперечного сечения 6,3 х 2000 мм

Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание вырезаемой заготовки.

Станина ножниц цельносварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.

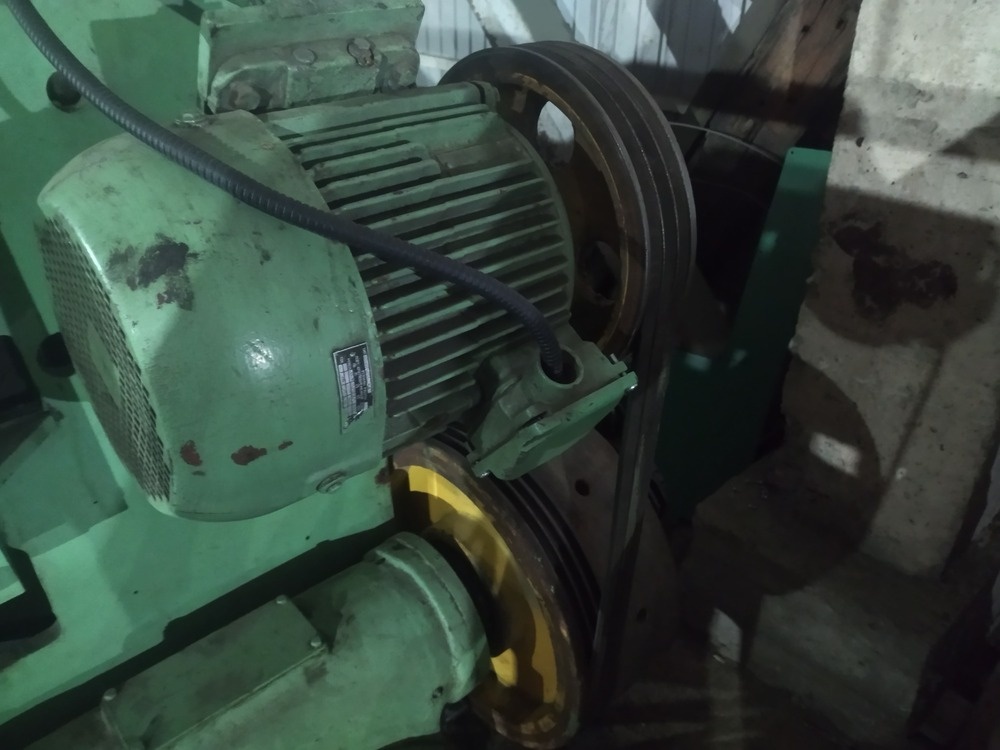

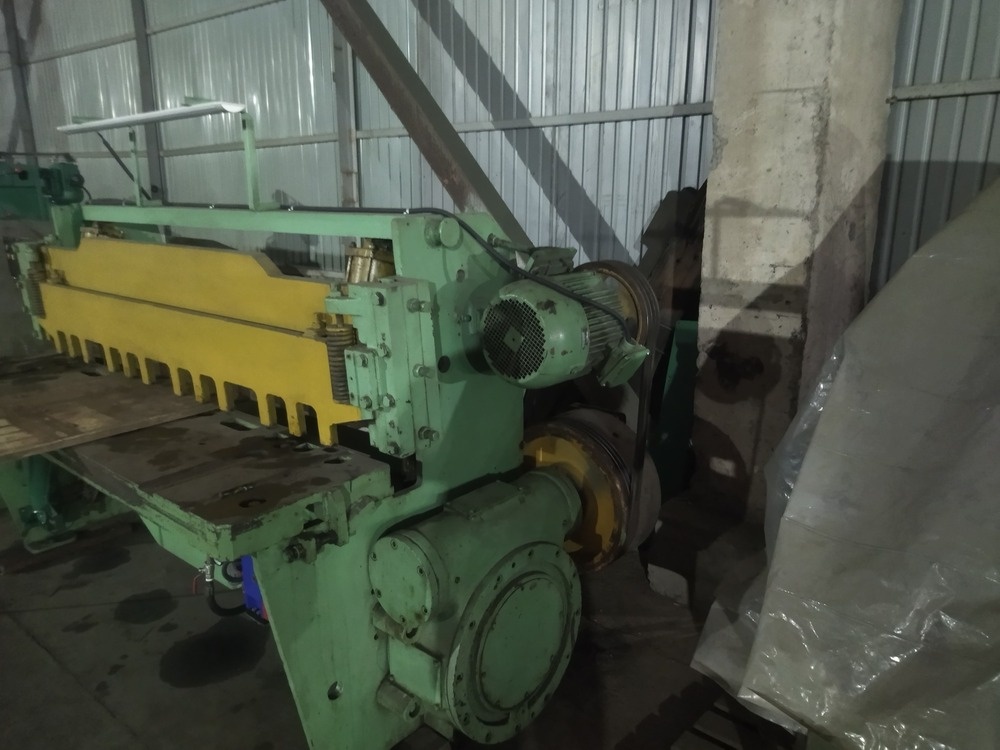

Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.
Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.

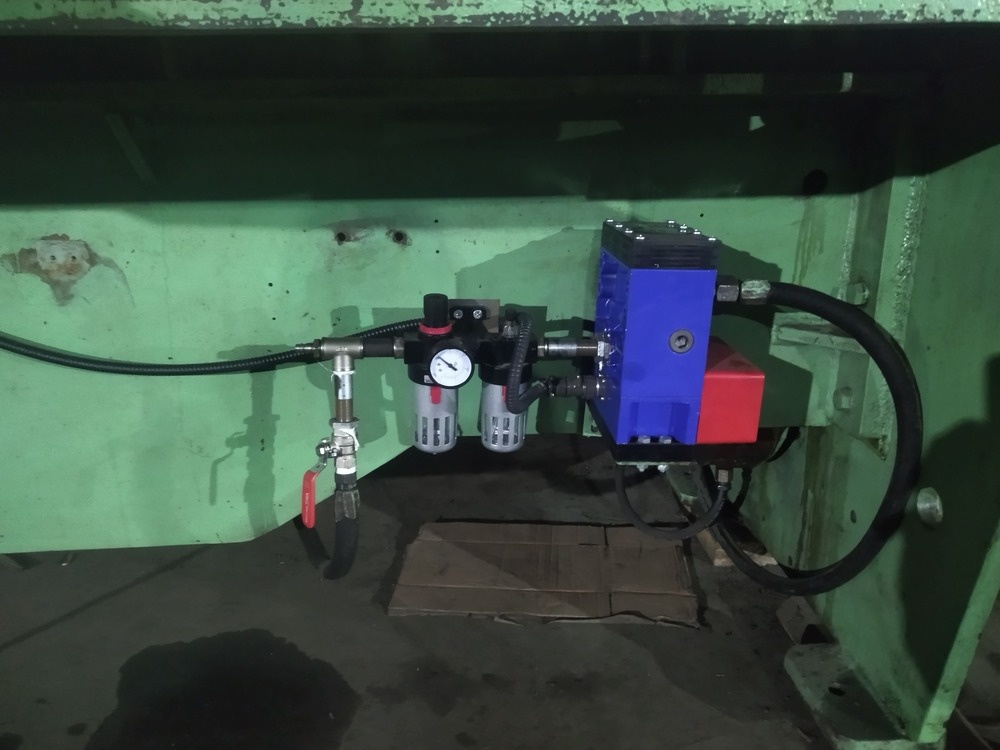

Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.
Механизм реза состоит из прижимной и ножевой балок. Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.
Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.

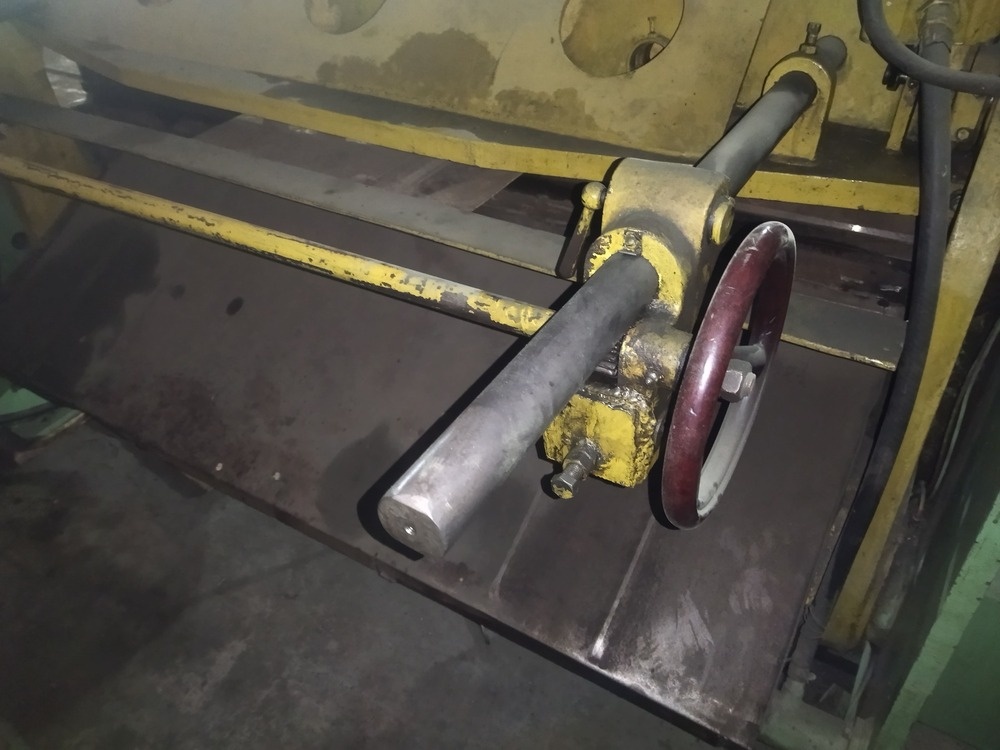

Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.

Габарит , мм 3125 х 1520 х 1550
Масса, кг 4320

Наибольшая толщина разрезаемого листа при ? BP 50 кг/мм , мм 6,3
Наибольшая длина разрезаемых листов в мм, мм 2000
Число холостых ходов ножа в минуту не менее 60
Число ходов ножа прирезке материала наибольших размеров, мин-1 25
Угол наклона подвижного ножа в градусах 74
Ход ножа, мм 1°30'
Ширина отрезаемого листа по заднему упору, мм 630
Число режущих кромок ножа 4
Размеры стола, мм 495 х 2350
Расстояние между стойками в свету, мм 2270
Высота стола над уровнем пола, мм 900
Максимальное усилие реза, кН
Усилие прижима, кН 630
Режимов работы 4
Тип муфты-тормоза УВ3132
Электродвигатель, кВт (об/мин) 8,5 (1390)

И много других станков.
