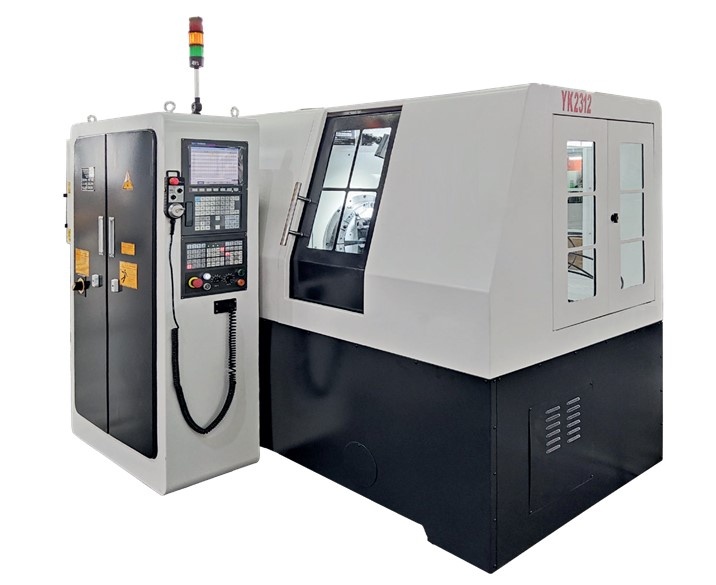

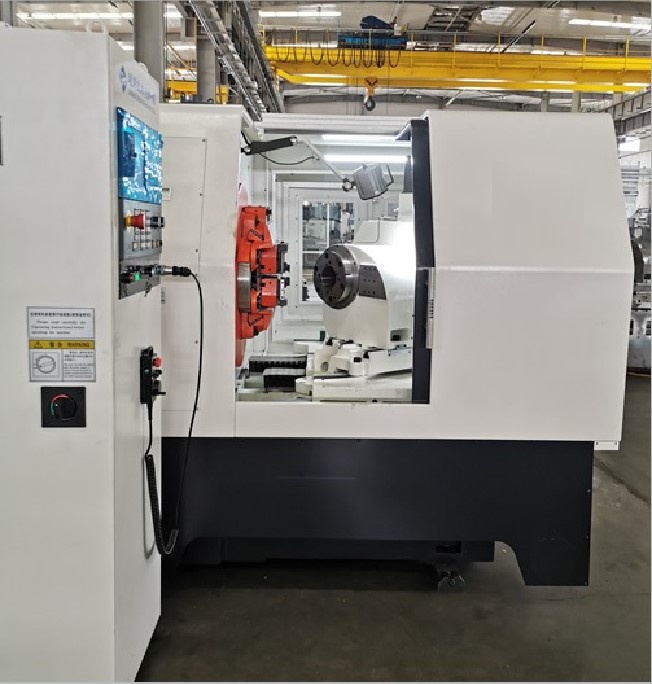

Продам Зубострогальный станок с ЧПУ в Белгороде
89205528091
Россия, Белгородская обл., Белгород, г. Белгород
Детальное описание
Характеристики:
Максимальная длина шага конуса, мм 60
Угол корневого конуса, min/max, ° 4/90
Максимальное передаточное число (при угле вала 90°), пропорция 10:1
Максимальная высота зуба, мм 5,5
Максимальная длина зуба, мм 20
Количество зубов, шт 5-150
Диаметр большого конца конуса шпинделя, мм Ф31,267
Конус отверстия рабочего шпинделя Морзе №4
Длина конуса, мм 80
Диаметр отверстия шпинделя, мм Ф20H11
Расстояние от торца шпинделя до центра станка, мм 30-190
Регулировка угла, ° 360
Максимальный угол наклона, ° 80
Максимальный угол установки держателя инструмента, ° 8
Максимальное перемещение резца, мм 28
Дополнительный ход резца на внутреннем конце, мм 3
Дополнительный ход резца на внешнем конце, мм 5
Количество ходов резца в минуту, ход/мин 250-700
Напряжение, Вт 380
Длина, мм 1700
Ширина, мм 1650
Высота, мм 1700
Вес, тонн 1,8
Описание:
• Зубострогальный станок с ЧПУ - это новый продукт, разработанный благодаря специальной технологии и опыту в изготовления прямых конических зубчатых колес. Станок особенно подходит для резки высокоточных прямых конических зубчатых колес в серийном производстве, может использоваться для массового или штучного производства. Точность прямых конических зубчатых колес, обрабатываемых на этом станке, может достигать 6-го класса по стандарту GB.
• Система управления ЧПУ SIEMENS или FANUC и двигатели могут быть доступны по специальному заказу заказчика. Вращение шпинделя резцов контролируется серводвигателем для бесступенчатого регулирования.
После упрощения традиционной механической конструкции и сокращения трансмиссионной цепи время наладки станка сокращается, поскольку не требуется менять переключающие передачи.
• Настройка инструмента осуществляется с помощью выносного пульта. Для обеспечения безопасности и надежности на оси Z установлены мягкие и жесткие ограничения.
• Перемещение подставки и рабочей головки осуществляется с помощью высокоточного швп и червячной пары управляемые серводвигателями
• Станок оснащен автоматическим, ручным управлением, системой диагностики неисправностей.
• Электрический шкаф закрытого типа с кондиционером воздуха.
• Встроенный бак для охлаждающей жидкости и гидравлический бак установлены на станине станка.
