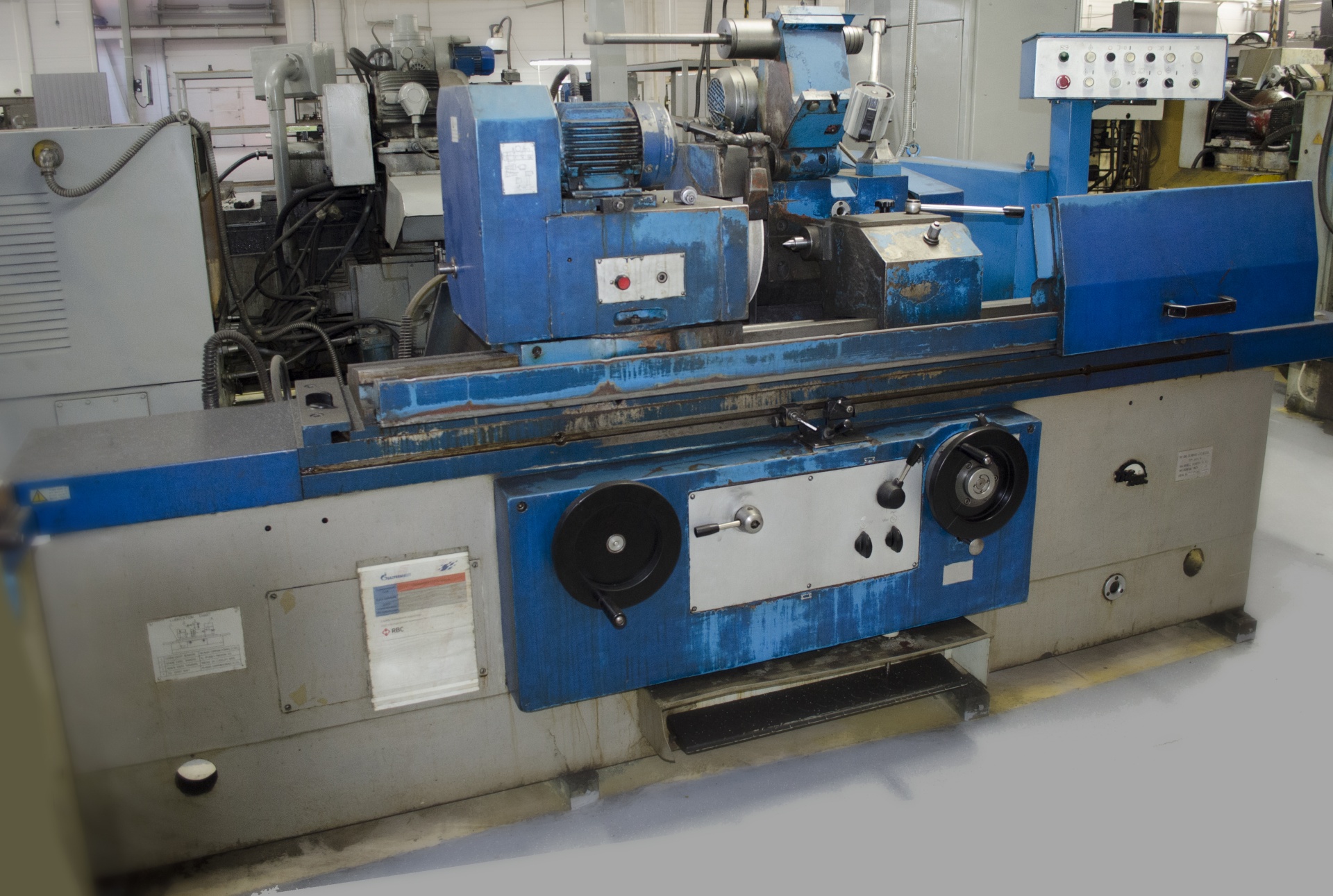

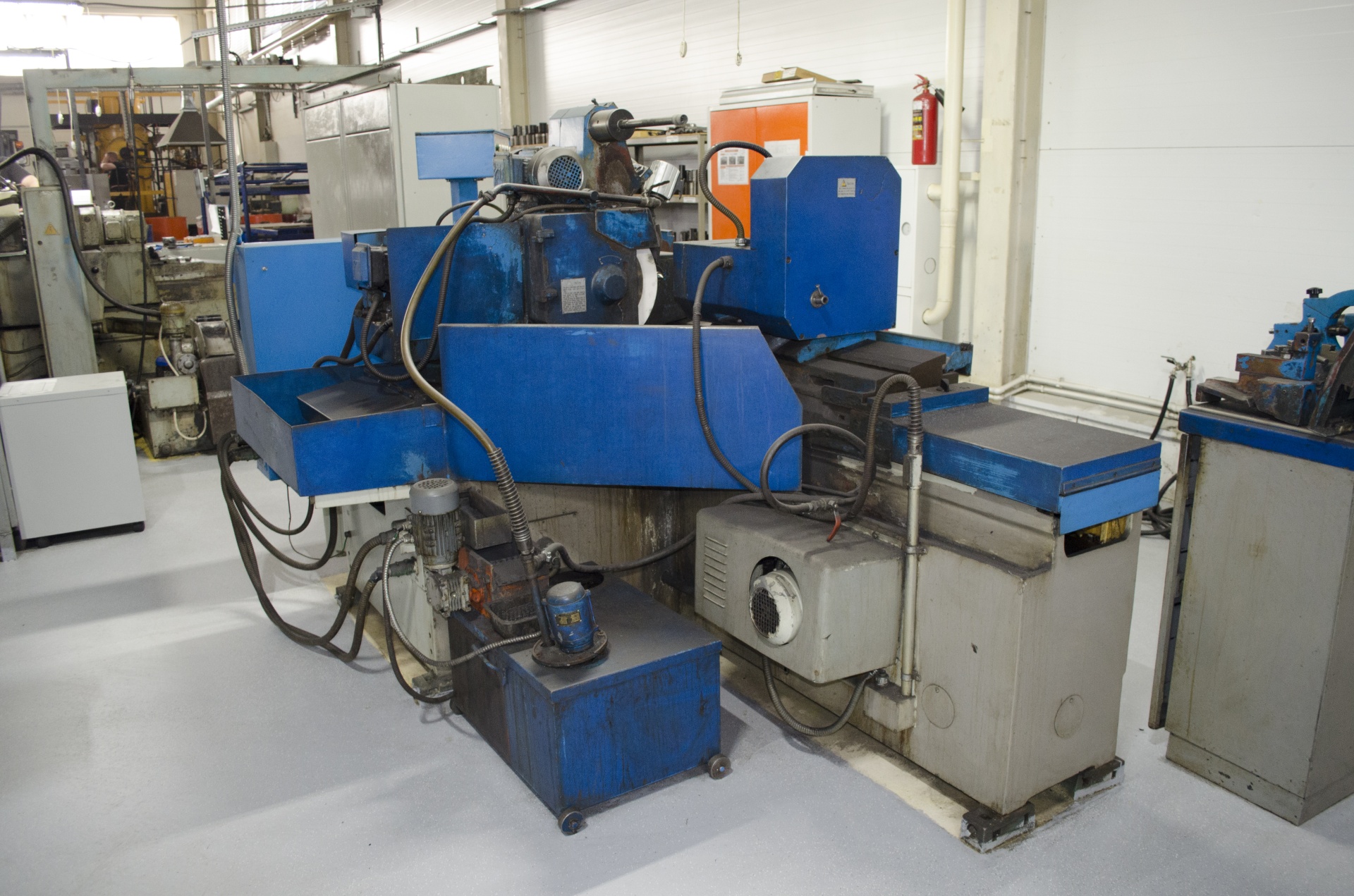

Продам Универсальный кругло шлифовальный станок МЕ1432В Б/У в Белгороде
+7 980 327 98 33
Детальное описание

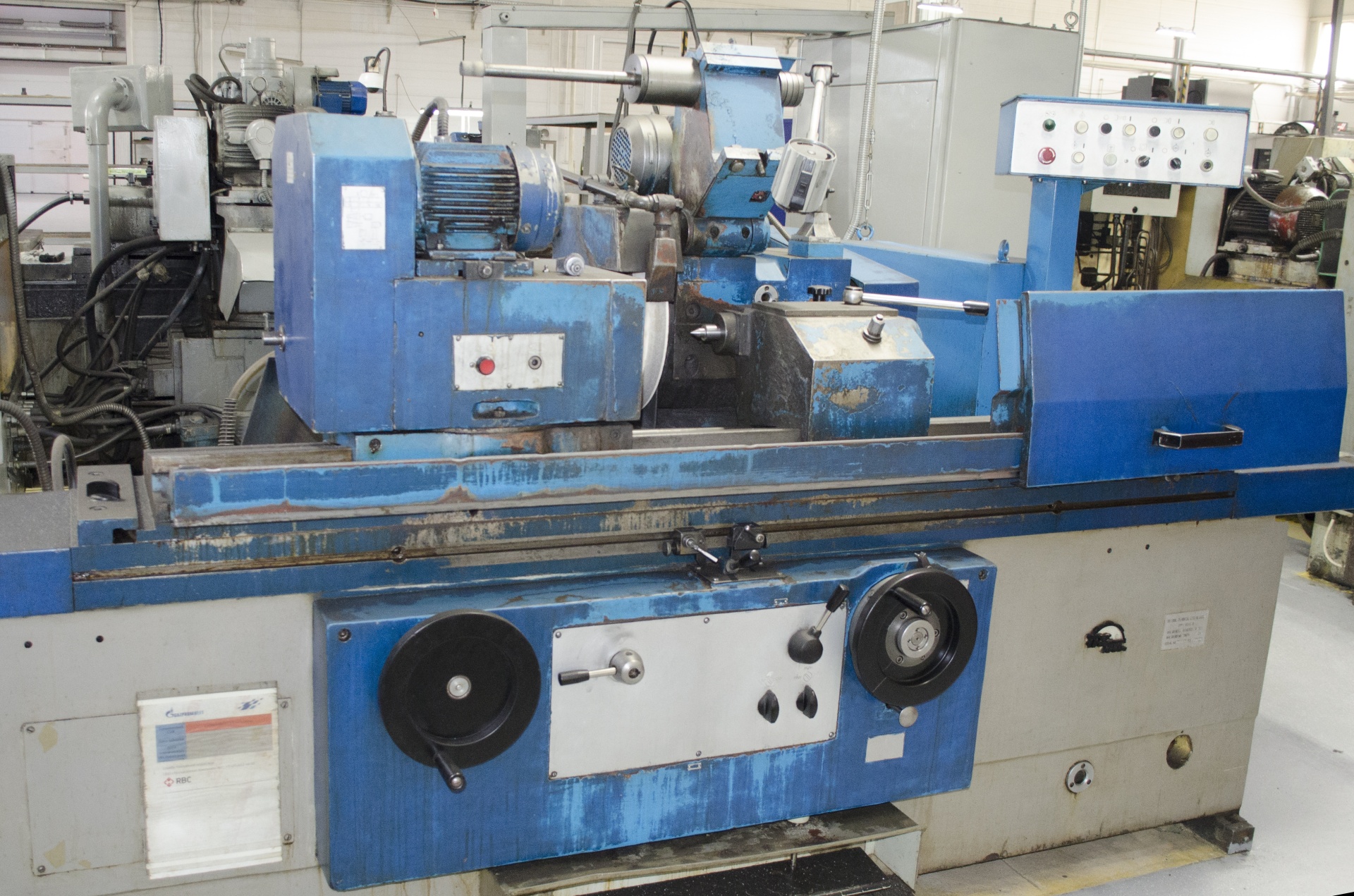

Универсальный кругло шлифовальный станок МЕ1432В спроектирован и
изготовлен для шлифования наружных цилиндрических и конических
поверхностей и отверстий с классами точности IT6 и IT5. Станок более всего
подходит для инструментальных работ, единичного и мелкосерийного
производства.
Продольное перемещение стола регулируется бесступенчато
гидравлической системой, также можно управлять и с помощью маховика.
Поперечная подача шлифовальной бабки совершается автоматически
гидравлической системой, или вручную маховиком. Быстрый подвод и отвод
шлифовальной бабки, отвод пиноли задней бабки, смазка направляющих
стола, поперечная подача ходового винта и т.д. с гидравлическим
управлением.
Станок этой модели позволяет выбрать межцентровое расстояние до 1000 мм.
Производитель - ( КНР ).
Дата изготовления – 07.2007.
Основные характеристики:
Высота центров – 180 мм.
Максимальная длина наружного шлифования 1000 мм.
Диапазон наружного шлифования 8-320 мм.
Диапазон внутреннего шлифования 30-100 мм.
Максимальная длина внутреннего шлифования 125 мм.
Максимальный вес обрабатываемой заготовки 150 кг.
Рабочий стол.
Скорость продольного перемещения 0.1-4 м/мин.
Максимальный угол поворота по часовой стрелке 3 град.
Максимальный угол поворота против часовой стрелки 7 град.
Перемещение стола за 1 оборот маховика 6 мм.
Передняя бабка.
Угол поворота 90 град.
Конус шпинделя 4 м.
Скорость вращения шпинделя (без ступенчатая) 26-260 об/мин.
Диаметр 3-х кулачкового патрона 200 мм.
Шлифовальная бабка.
Угол поворота 30 град.
Размер шлифовального круга 300-400х50х203 мм.
Частота вращения шлифовального круга 1648-1881 об/мин.
Линейная скорость круга 35 м/сек.
Ручная подача на 1 оборот маховика: чистовая 0.5 мм. черновая 2 мм.
Максимальное перемещение бабки (включая быстрый подвод и отвод) 270 мм.
Быстрый подвод и отвод шлифовального круга (управляемый гидравлически) 50 мм.
Устройство для внутреннего шлифования.
Скорость вращения шпинделя 10000 об/мин.
Размер шлифовального круга 15х16х5 – 50х32х20.
Задняя бабка.
Конус пиноли 4 м.
Ход пиноли 30 мм.
Мощность.
Шлифовальная бабка 4 кВт, 1440 об/мин.
Гидравлический насос 1.1 кВт, 1440 об/мин.
Передняя бабка 0.75 кВт, 910 об/мин.
Насос подачи СОЖ 0.125 кВт, 2800 об/мин.
Привод внутренней шлифовки 1.5 кВт. 2840 об/мин.
Магнитный сепаратор 0.12 кВт. 1400 об/мин.
Общая мощность всех двигателей 7.595 кВт.
Общая мощность станка 9.5 кВт. 50 Гц.
Габариты.
Габариты станка 3238х1760х1545 мм.
Вес 4000 кг.
Станок в хорошем техническом состоянии, подключён к сети, залиты все технические жидкости, готов к проверке.
Окажем помощь в перемещении по цеху, с вывозом на улицу для погрузки автокраном.
