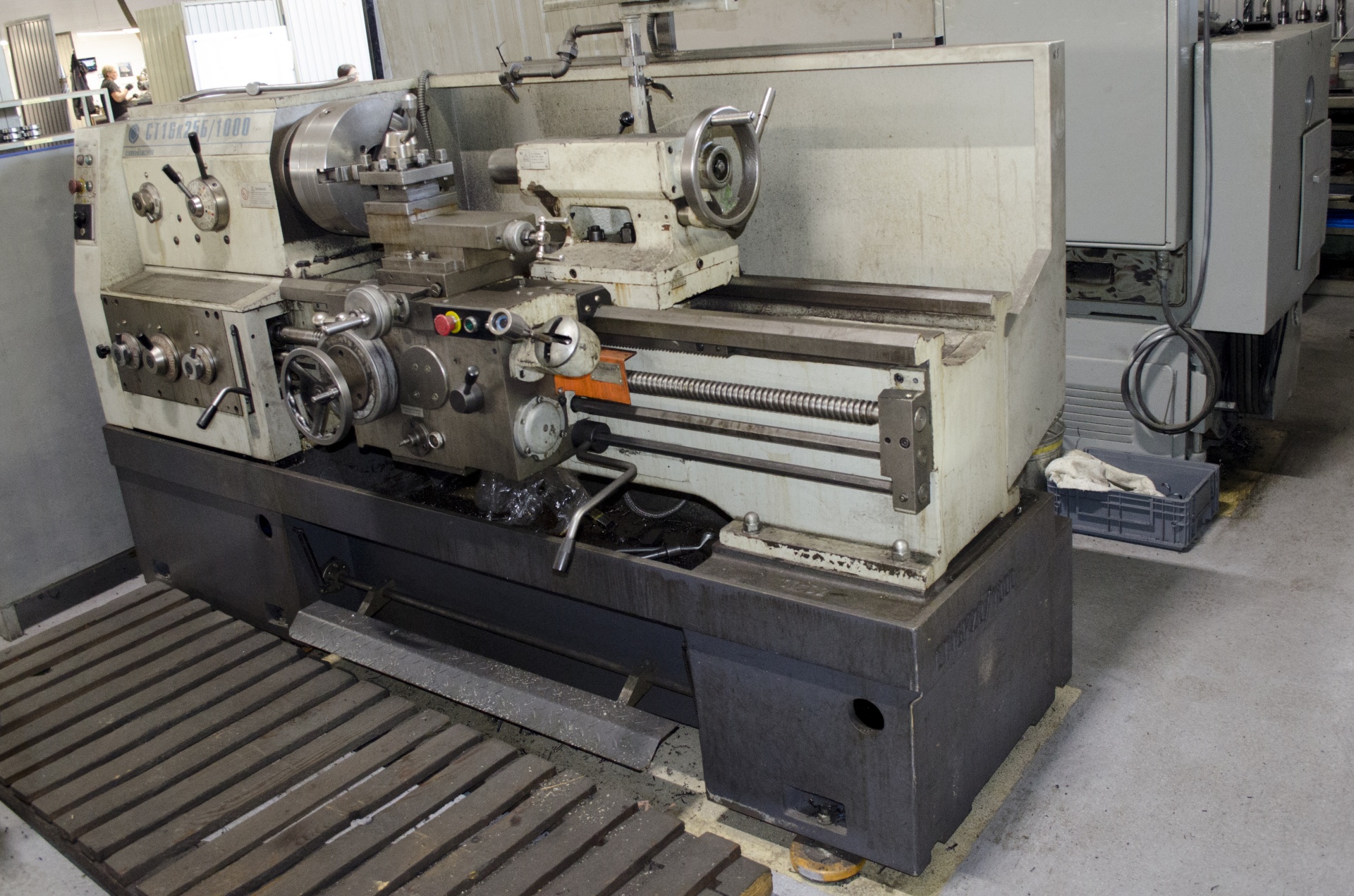

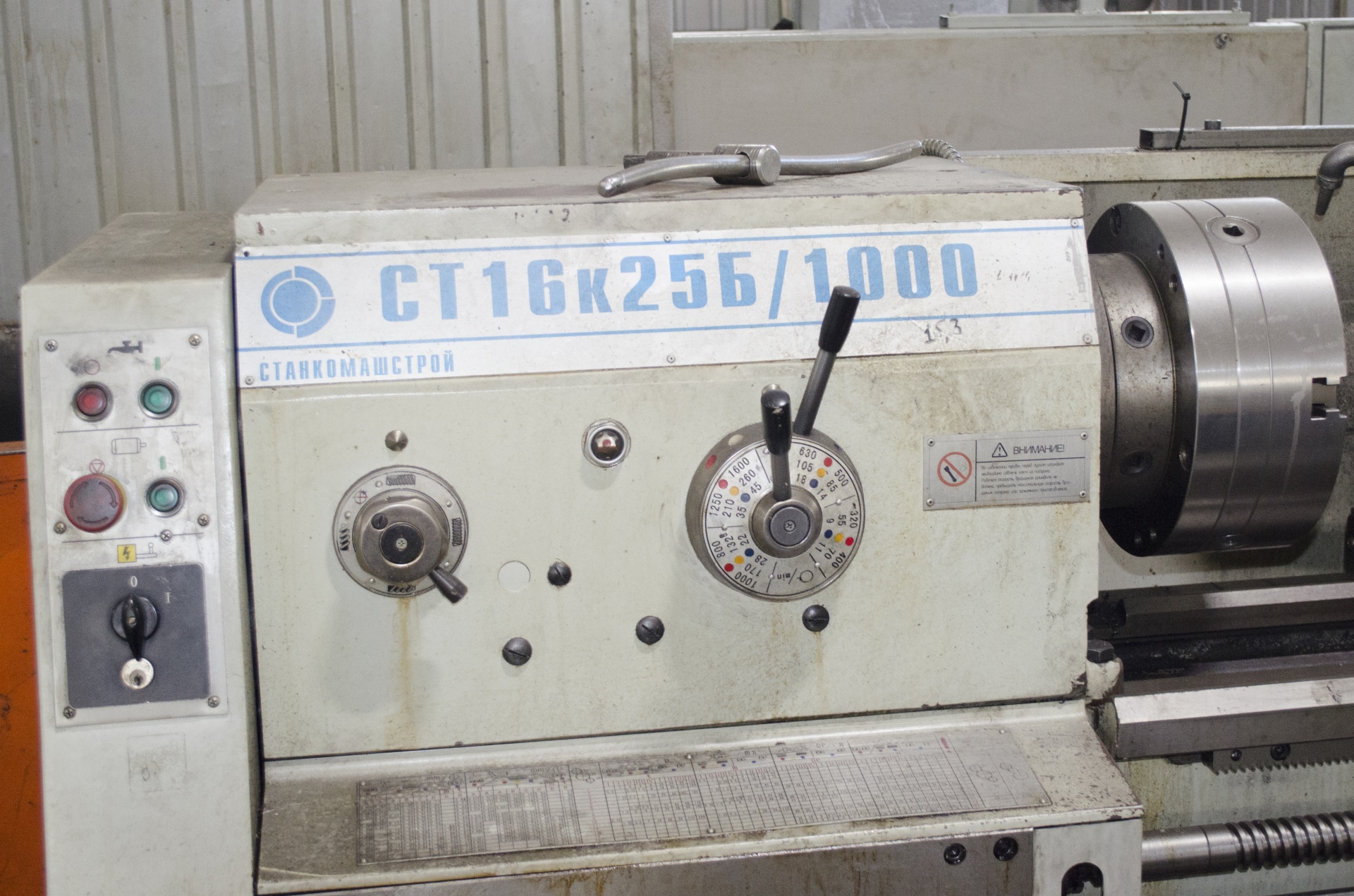

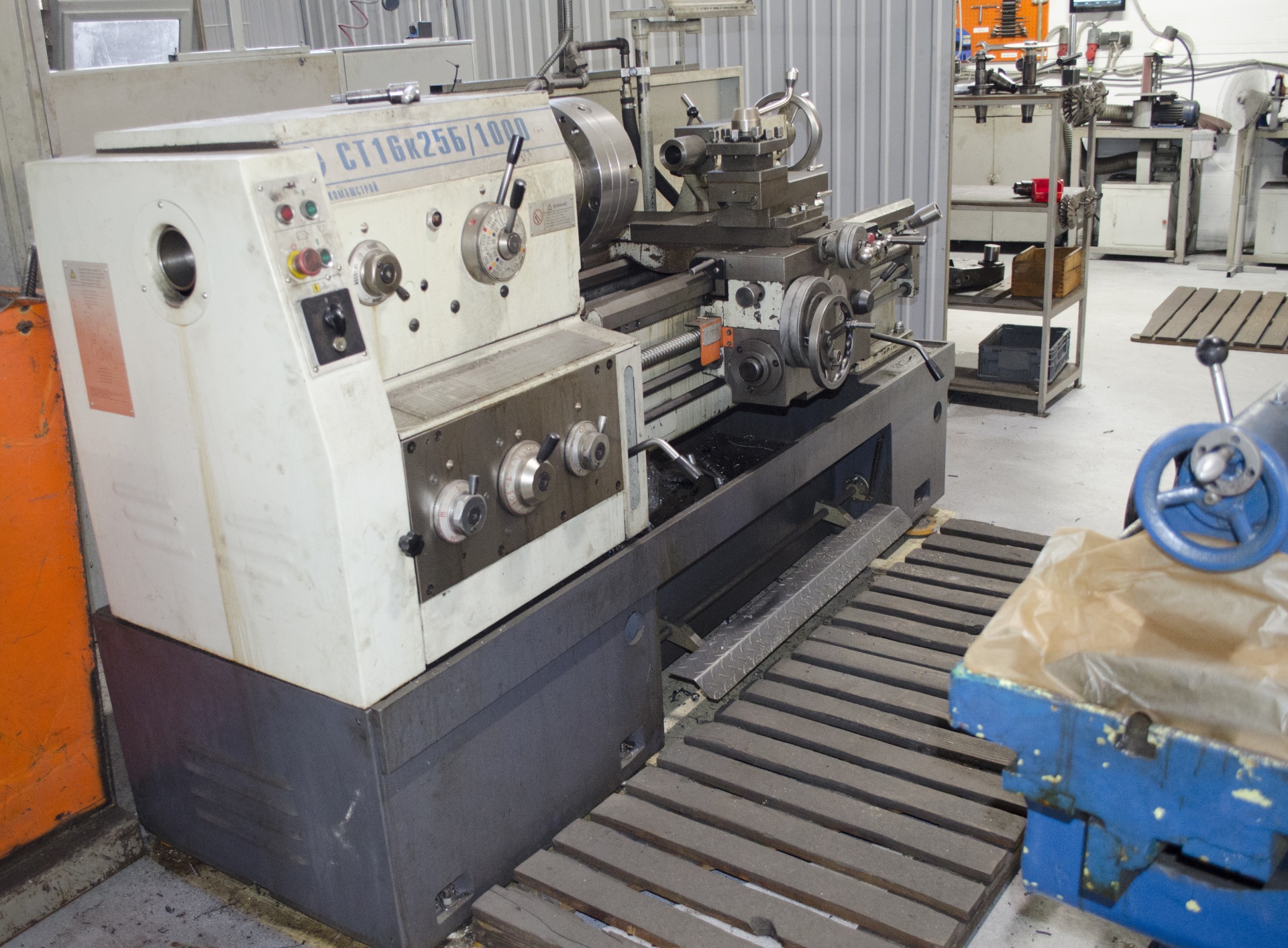

Продам Токарно-винторезный станок ст16К25Б/1000 Б/У в Белгороде
+7 980 327 98 33
Детальное описание
Станок производства компании СтанкоМашСтрой, является современным аналогом советского станка 16к25. Мощный привод шпинделя позволяет обрабатывать заготовки длиной до 1500 мм и диаметром до 500 мм.
| Максимальный диаметр обработки над станиной | мм | Ø500 | Ø500 |
| Максимальный диаметр обработки над суппортом | мм | Ø300 | Ø300 |
| Максимальная длина обрабатываемой заготовки | мм | 1000/1500 | 1000/1500 |
| Максимальная длина обточки с одного установа | мм | 820/1320 | 820/1320 |
| Диаметр отверстия в шпинделе | мм | Ø82 | Ø82 |
| Конус отверстия в шпинделе | Ø90 1:20 | Ø90 1:20 | |
| Передний конец шпинделя | ISO 702/III № 8 Короткого кулачково-зажимного типа | ISO 702/II № 8 | |
| Скорость вращения шпинделя | Об/мин | 9-1600 | 9-1600 |
| Количество скоростей | шт | 24 | 24 |
| Максимальный крутящий момент на шпинделе | Нм | 1400 | 1400 |
| Количество и диапазон продольных подач: | |||
| Стандартные | мм/об | 0.063-2.52 (0.0023-0.0937) | 0.063-2.52 (0.0023-0.0937) |
| Уменьшенные | мм/об | 0.028-0.056 (0.0010-0.0021) | 0.028-0.056 (0.0010-0.0021) |
| Увеличенные | мм/об | 2.86-6.43 (0.1064-0.2392) | 2.86-6.43 (0.1064-0.2392) |
| Количество и диапазон поперечных подач: | |||
| Стандартные | мм/об | 0.027-1.07 (0.0011-0.0404) | 0.027-1.07 (0.0011-0.0404) |
| Уменьшенные | мм/об | 0.012-0.026 (0.0004-0.0010) | 0.012-0.026 (0.0004-0.0010) |
| Увеличенные | мм/об | 1.21-2.73 (0.0457-0.1032) | 1.21-2.73 (0.0457-0.1032) |
| Количество и диапазон нарезания резьбы: | |||
| Метрическая резьба | мм | 0.5-224 | 0.5-224 |
| Дюймовая резьба | 72-1/8 tpi | 72-1/8 tpi | |
| Модульная резьба | 0.5-112 | 0.5-112 | |
| Питчевая резьба | 56-1/4 DP | 56-1/4 DP | |
| Продольное ускоренное перемещение | Об/мин | 4.5 | 4.5 |
| Поперечное ускоренное перемещение | м/мин | 1.9 | 1.9 |
| Шаг резьбы ходового винта | мм | 12 | 12 |
| Высота шпинделя к опорной плоскости резца | мм | 28 | 28 |
| Сечение резца | мм | 25х25 | 25х25 |
| Угол поворота плиты | ° | ±90 | ±90 |
| Мах ход резцовой салазки | мм | 145 | 145 |
| Мах ход поперечной каретки | мм | 320 | 320 |
| Наибольшее допустимое усилие резания | Н | 14000 | 14000 |
| Наибольшая допустимая сила подачи | Н | 3500 | 3500 |
| Диаметр пиноли задней бабки | мм | Ø75 | Ø75 |
| Конус пиноли задней бабки | МТ№5 | МТ№5 | |
| Максимальный ход пиноли задней бабки | мм | 150 | 150 |
| Поперечное перемещение задней бабки | мм | ±15 | ±15 |
| Тип главного двигателя, мощность и скорость | 5АМХ132S4У3 | 5АМХ132S4У3 | |
| Мощность главного двигателя | кВт | 7.5 | 7.5 |
| Скорость вращения главного двигателя | Об/мин | 1450 | 1450 |
| Тип двигателя перемещения суппорта | 2AOS | 2AOS | |
| Мощность двигателя перемещения суппорта | кВт | 0.250 | 0.250 |
| Скорость вращения двигателя перемещения суппорта | Об/мин | 1360 | 1360 |
| Тип насоса СОЖ | Центробежный | Центробежный | |
| Тип двигателя насоса для СОЖ | АИР56 А2у2 | АИР56 А2у2 | |
| Мощность двигателя насоса для СОЖ | кВт | 0.180 | 0.180 |
| Подача жидкости, на выходе из насоса для СОЖ | л/мин | 25/32/50 | 25/32/50 |
| Клиновые ремни | Серия В | Серия В | |
| Габариты станка (ДхШхВ) | мм | 2560/3060х1020х1350 | 2560/3060х1020х1350 |
| Масса станка | кг | 3000/3300 | 3000/3300 |
Станок в рабочем состоянии, подключён и готов к проверке.
