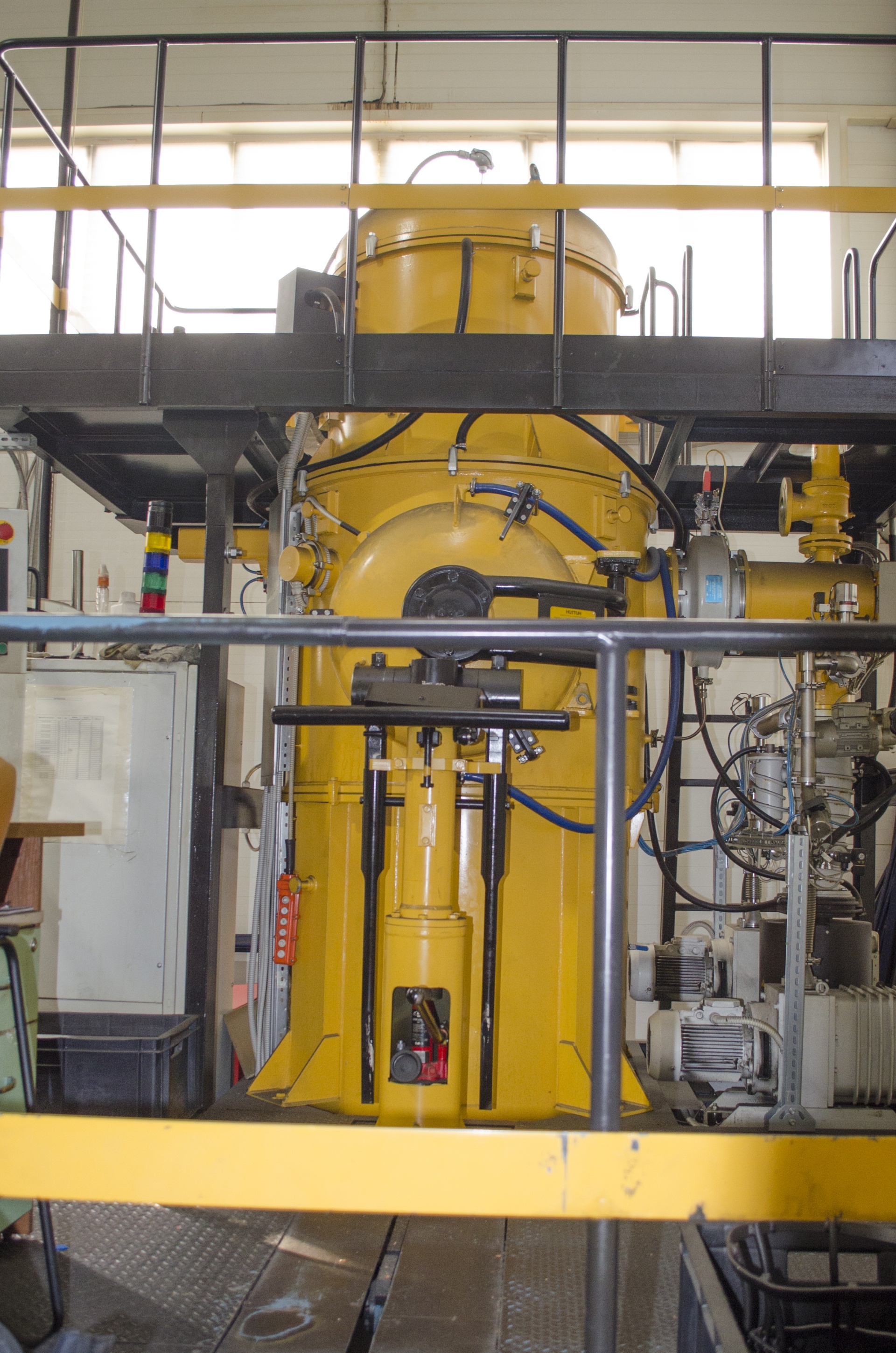

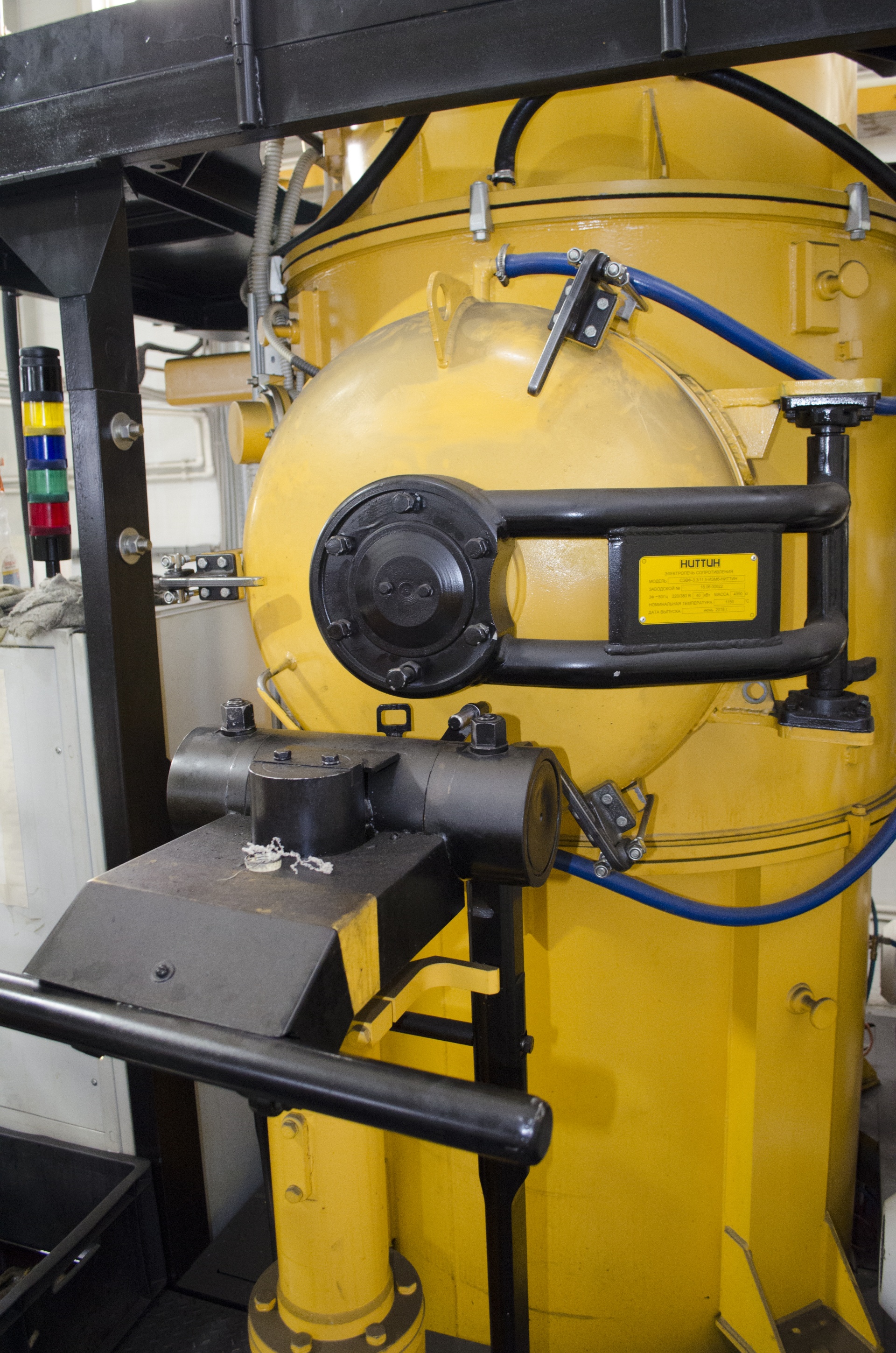

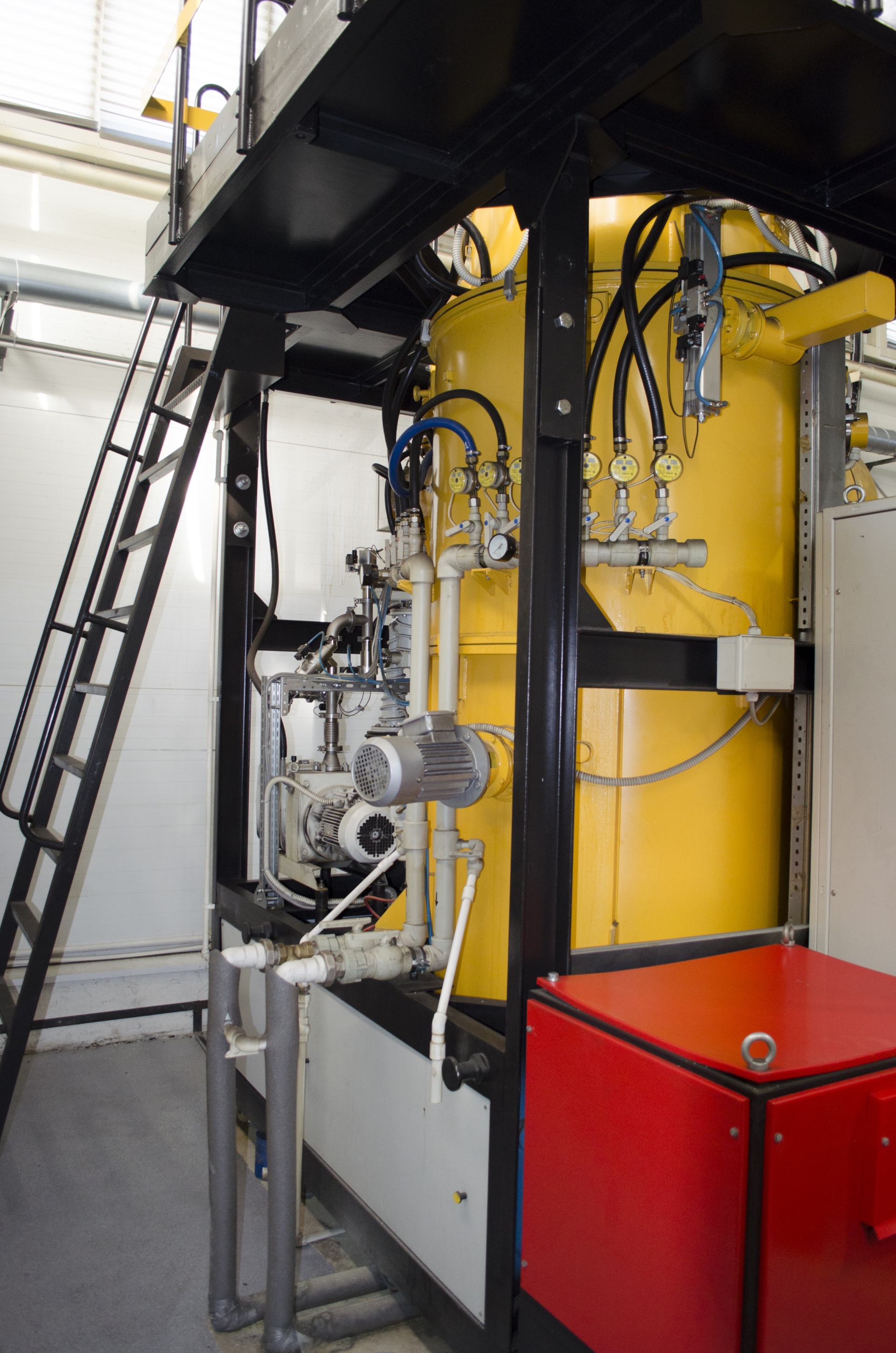

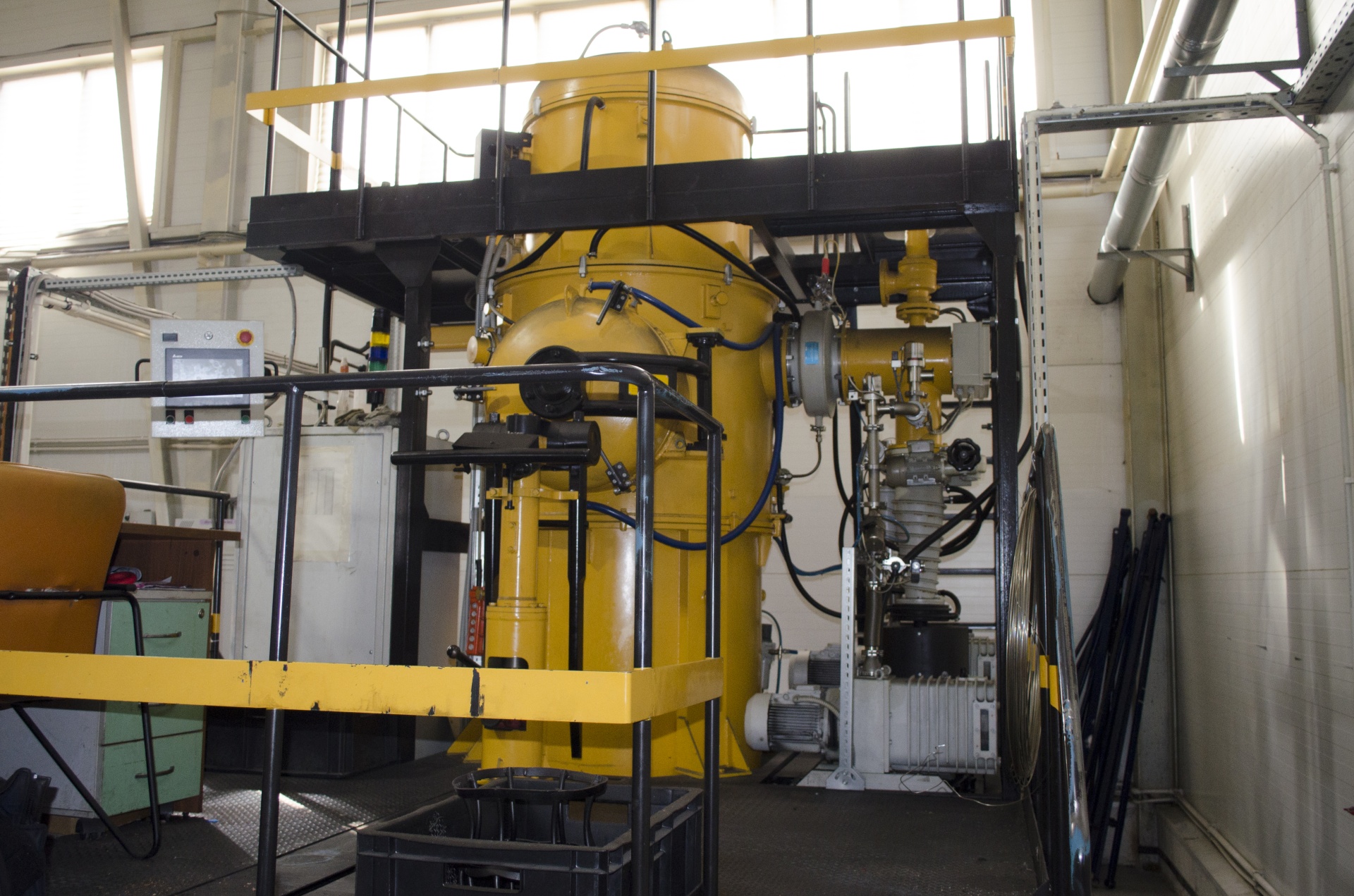

Вакуумная элеваторная электропечь СЭВФ-3.3/11,5-ИЗМб-НИТТИН

СЭВФ-3.3_11,5-ИЗМ НИТТИН_

Буквенно-цифровое обозначение маркировки

С – нагрев сопротивлением;

Э – конструктивный признак — элеваторная;

В – среда в рабочем пространстве (вакуум);

Ф – тип теплоизоляции – корундовая футеровка;

3 – диаметр рабочего пространства, дм;

3 – высота рабочего пространства, дм;

11,5 – номинальная температура, сотни ˚С;

И – исполнение;

ЗМ – закалка в масле;

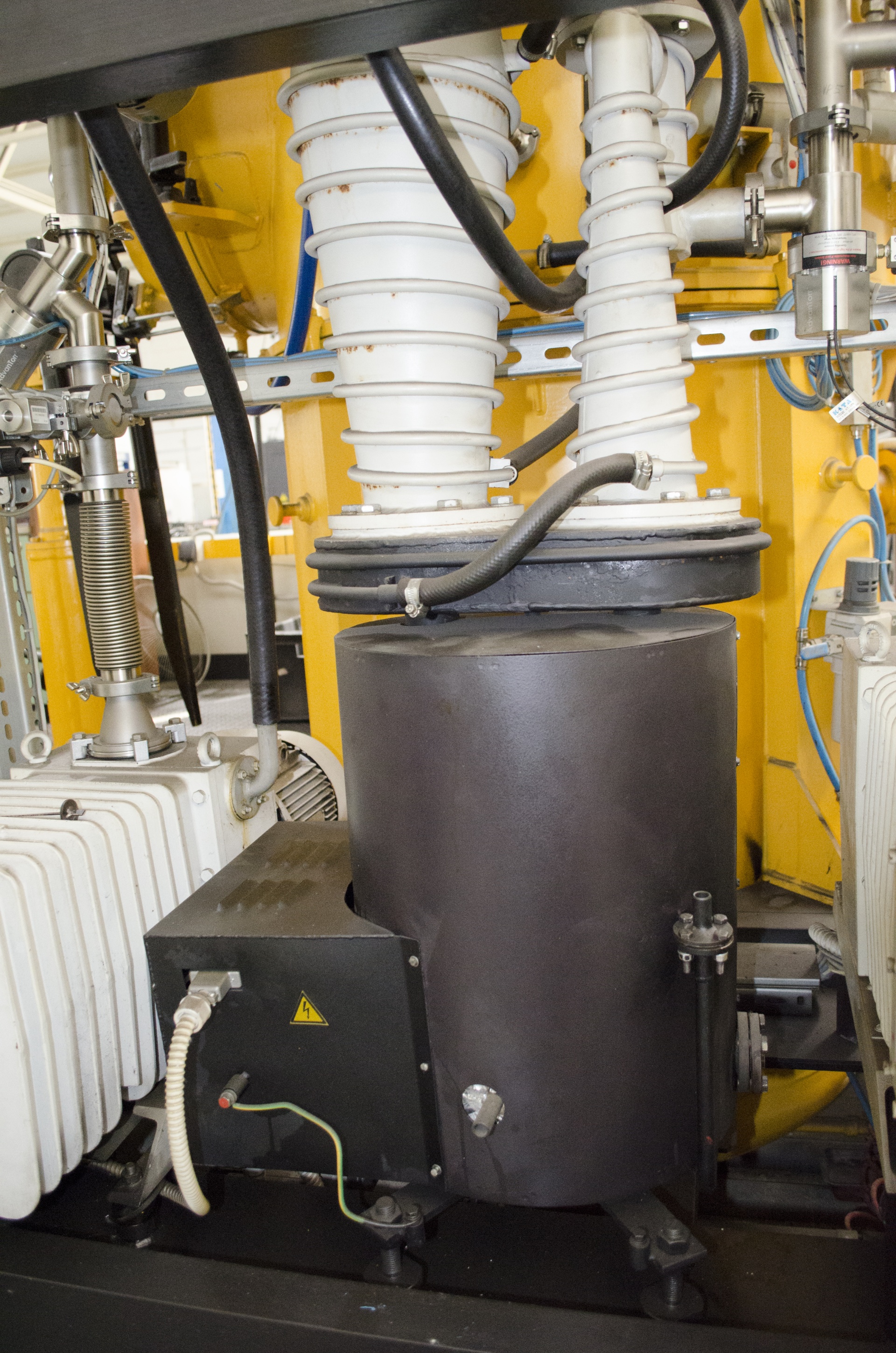

б — вакуумная система на основе паромасляного бустерного насоса.

НИТТИН – торговая марка российского производителя электропечей.

Данная модель электропечи СЭВФ-3.3/11,5-ИЗМб-НИТТИН является инновационным продуктом в области термической обработки. Она разработана для внедрения новой промышленной технологии закалки деталей в масле.

Основное назначение электропечи (далее по тексту «Электропечь») — нагрев стальных деталей в вакууме, их закалка в масле, вакуумное обезжиривание, отпуск с последующим охлаждением в вакууме. По этой причине термическая обработка стальных деталей в этой Электропечи является финишной операцией. Поступающие после обработки металлов резанием детали не имеют припусков. Термообработке могут подвергаться детали сложной формы, изготовленные из различных марок низко- и среднелегированных сталей.

Весь процесс термообработки осуществляется в одном цикле. Первая стадия цикла – нагрев в вакууме до температуры закалки. Вторая – изотермическая выдержка с последующей закалкой в масле. При достижении температуры в нагревательном модуле, соответствующей температуре отпуска, садка вновь размещается в него для проведения операций вакуумного обезжиривания и отпуска. В процессе отпуска остатки масла полностью испаряются с поверхности деталей. После термообработки детали имеют чистую и светлую поверхность. Отсутствует окисление и обезуглероживание поверхности деталей. Особенно это важно для деталей имеющих мелкие резьбы. В этом состоит основное отличие данной Электропечи от предшествующих аналогов, например СЭВ-3.3/11,5-ФМ2 и СЭВ-3.3/11,5.

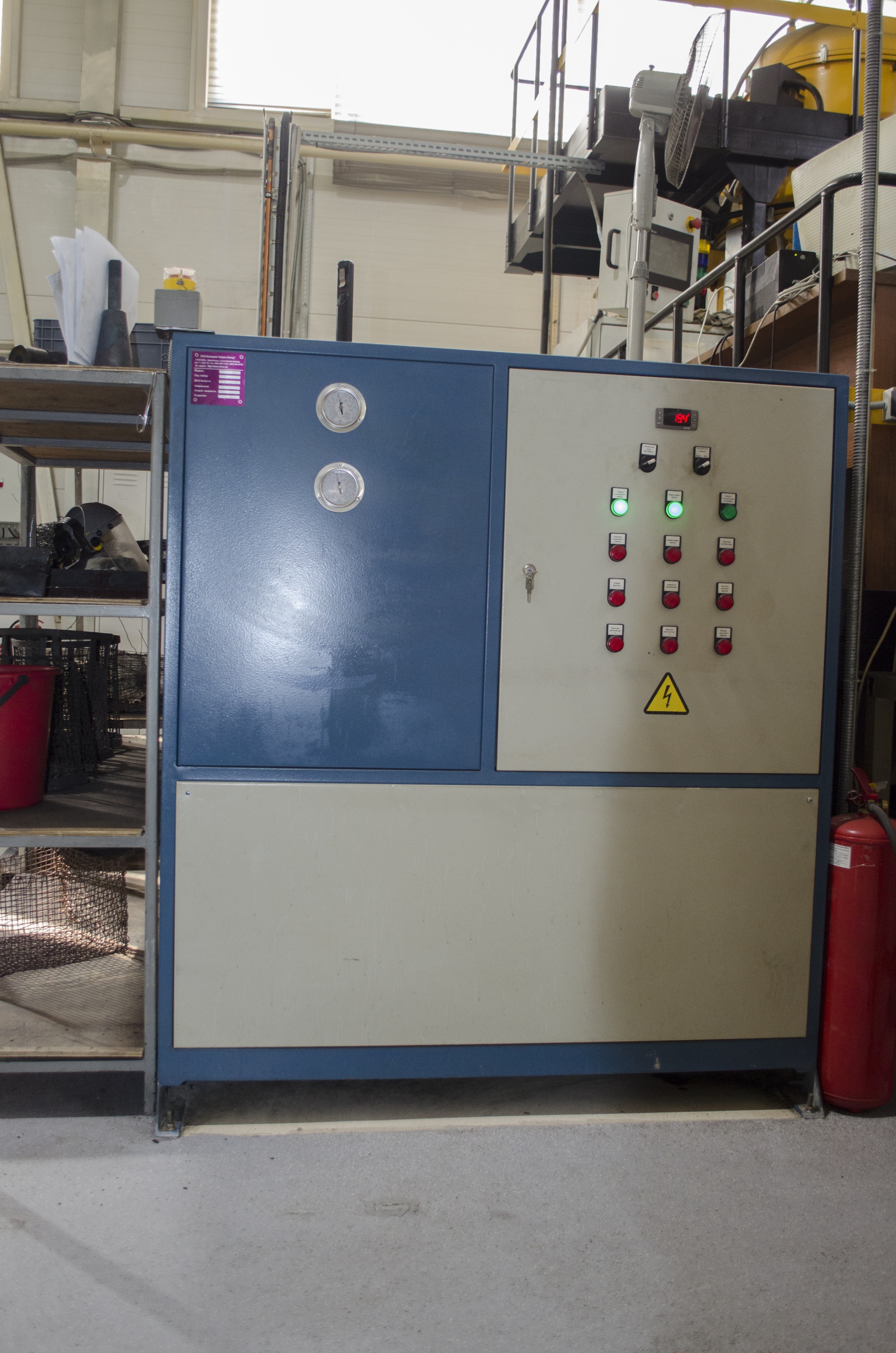

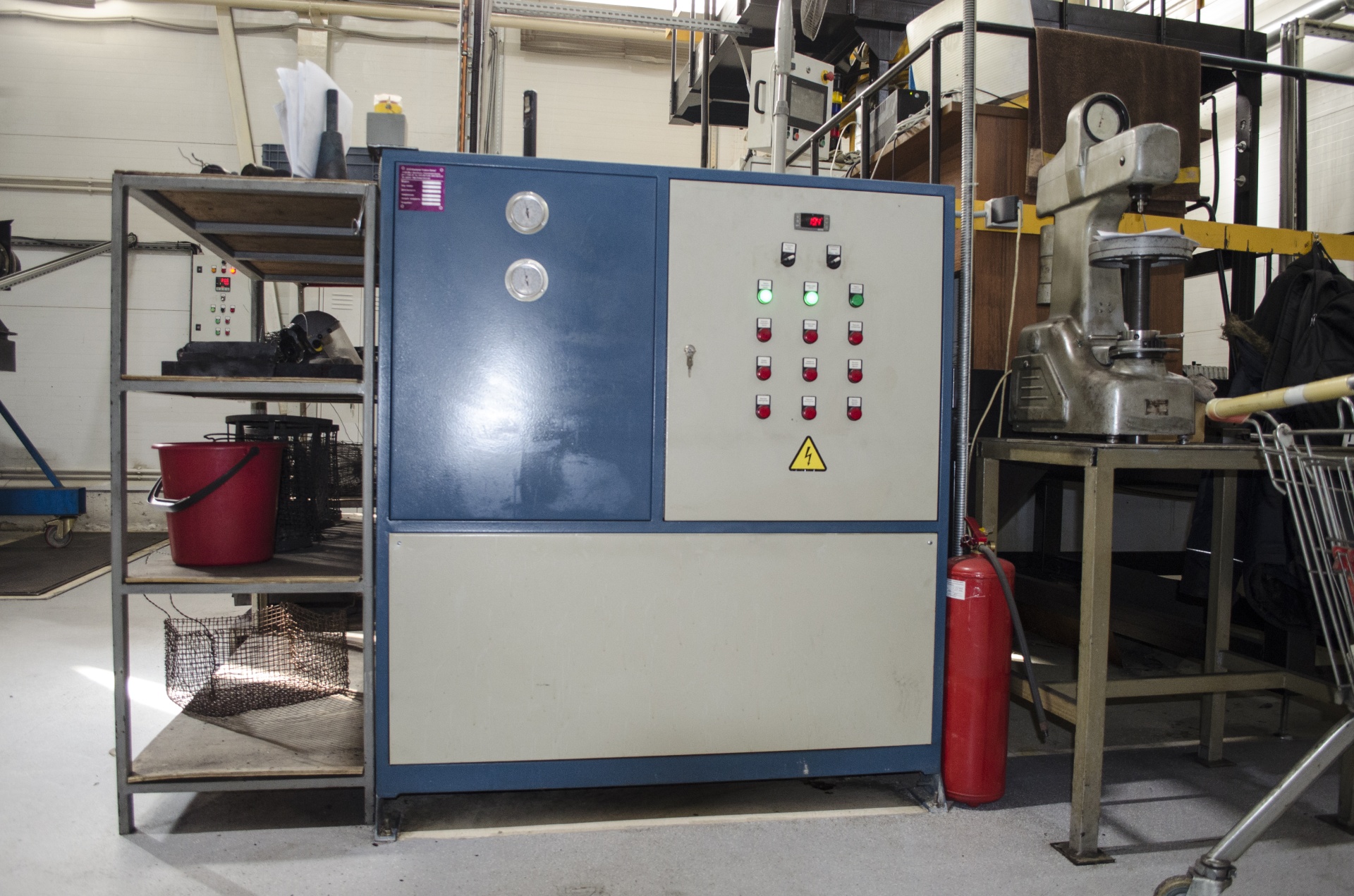

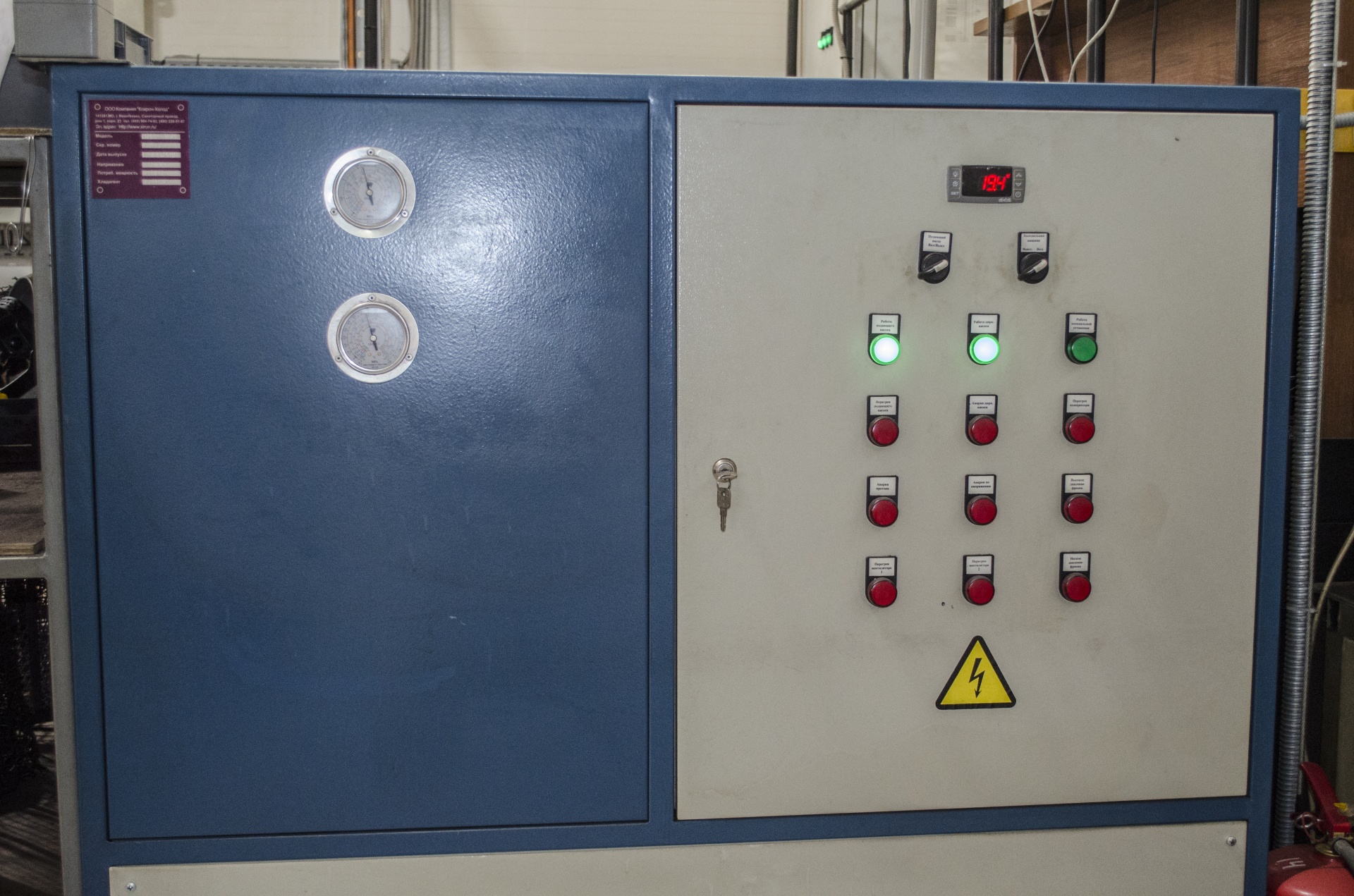

Электропечь выпускается полностью автоматизированной по управлению нагревом, откачной вакуумной системой и механизмами. Электропечь устанавливается непосредственно на пол цеха без применения фундамента. Конструкция удовлетворяет требованиям, предъявляемым эргономикой.

При использовании этой электропечи отпадает необходимость в моечной машине, утилизации моечного раствора, не нужна дополнительная отпускная электропечь.

Термической обработке подвергаются детали из следующих марок сталей: 40Х, 30ХРА, 30ХГСА, 30ХНМФА, 40Х13, 95Х18, 09Х16Н4Б, 25Х17Н2БШ и другие.

Технические характеристики электропечи модели СЭВФ-3.3/11,5-ИЗМб-НИТТИН

Максимальная температура, 0С   -   1150

Предельное остаточное давление (после  дегазации), Па (мм.рт.ст.)                  -   0,665 (5 х10-3)

Размеры рабочего пространства Электропечи, мм,

                              диаметр           300

                              высота               300

Среда в рабочем пространстве:

— при нагреве и выдержке;   вакуум

— при охлаждении;     масло

Габаритные размеры Электропечи, мм

ширина   2600

длина   2600

высота   3900

Установленная мощность, кВт,                   не более  35

 в т.ч. нагревателей камеры,                       не более  25

Равномерность температуры в рабочем пространстве  в установившемся режиме в пределах температур  500 – 11500С,                           не более  ±10

Время транспортировки из зоны нагрева зону охлаждения, с              8

Объем вакуумного масла для закалки, л          700

Количество независимых зон нагрева               1

Масса садки, кг, не более         50

Масса Электропечи, кг, не более         4800

Расход охлаждающей воды, м3/ч, не более  4,0

Время вакуумирования, мин, не более            45

Номинальное напряжение питающей сети, В 380/220

Номинальная частота тока, Гц   50

Печь в отличном рабочем состоянии, подключена, готова к проверке.
