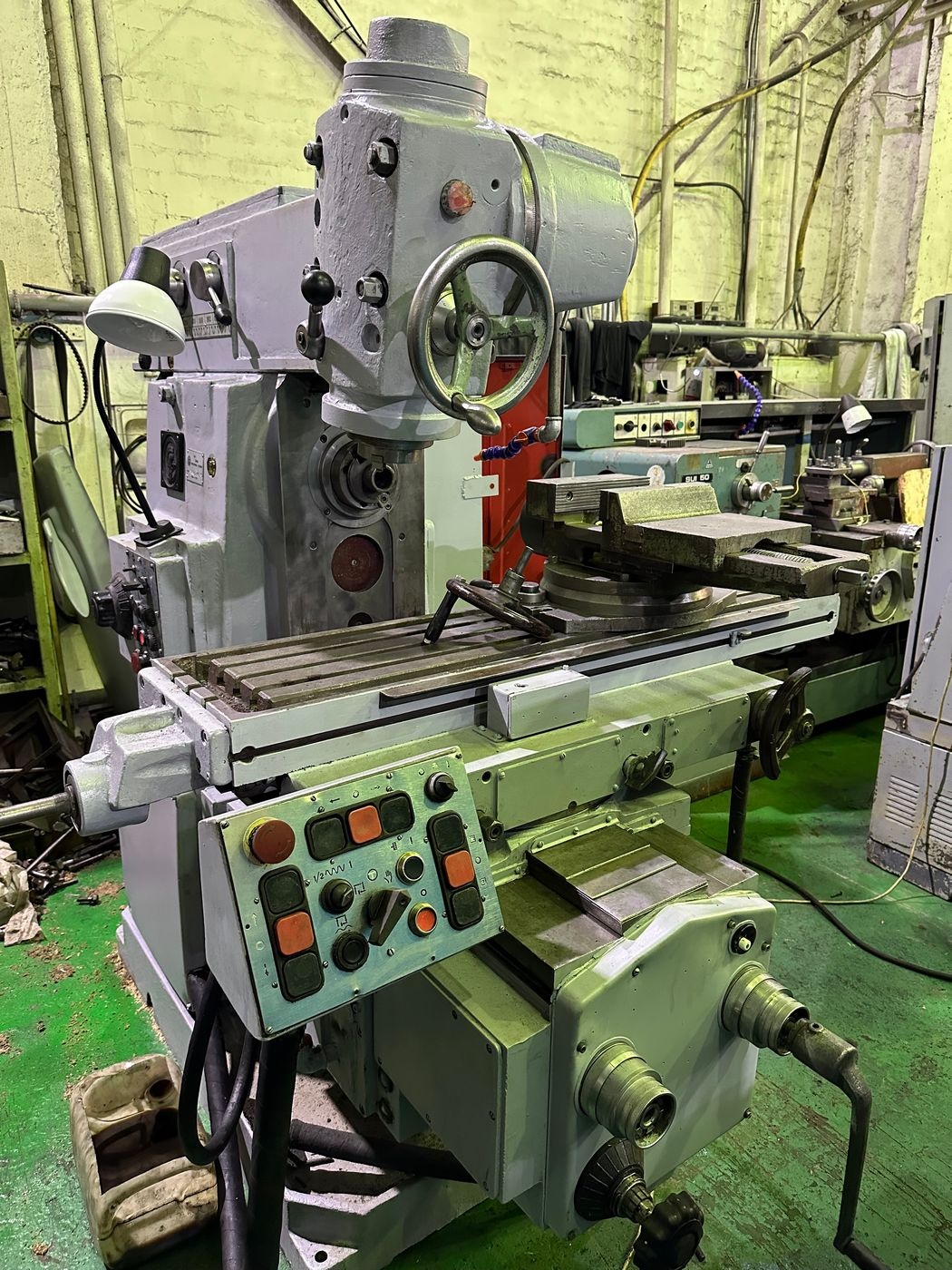

Продам Широкоуниверсальный фрезерный станок 6т82ш в Москве

Наименование параметра

6Т82Ш

6Т83Ш

Основные параметры станка

Класс точности по ГОСТ 8-82

П

П

Размеры рабочей поверхности стола (длина х ширина), мм

1250 х 320

1600 х 400

Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до стола, мм

30..450

30..450

Расстояние от оси горизонтального шпинделя до хобота, мм

155

190

Расстояние от торца шпинделя поворотной головки до стола, мм

125..545

160..580

Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм

260..820

260..900

Рабочий стол

Наибольшее перемещение стола продольное/ поперечное/ вертикальное, мм

800/ 320/ 420

1120/ 400/ 420

Максимальная нагрузка на стол (по центру), кг

400

630

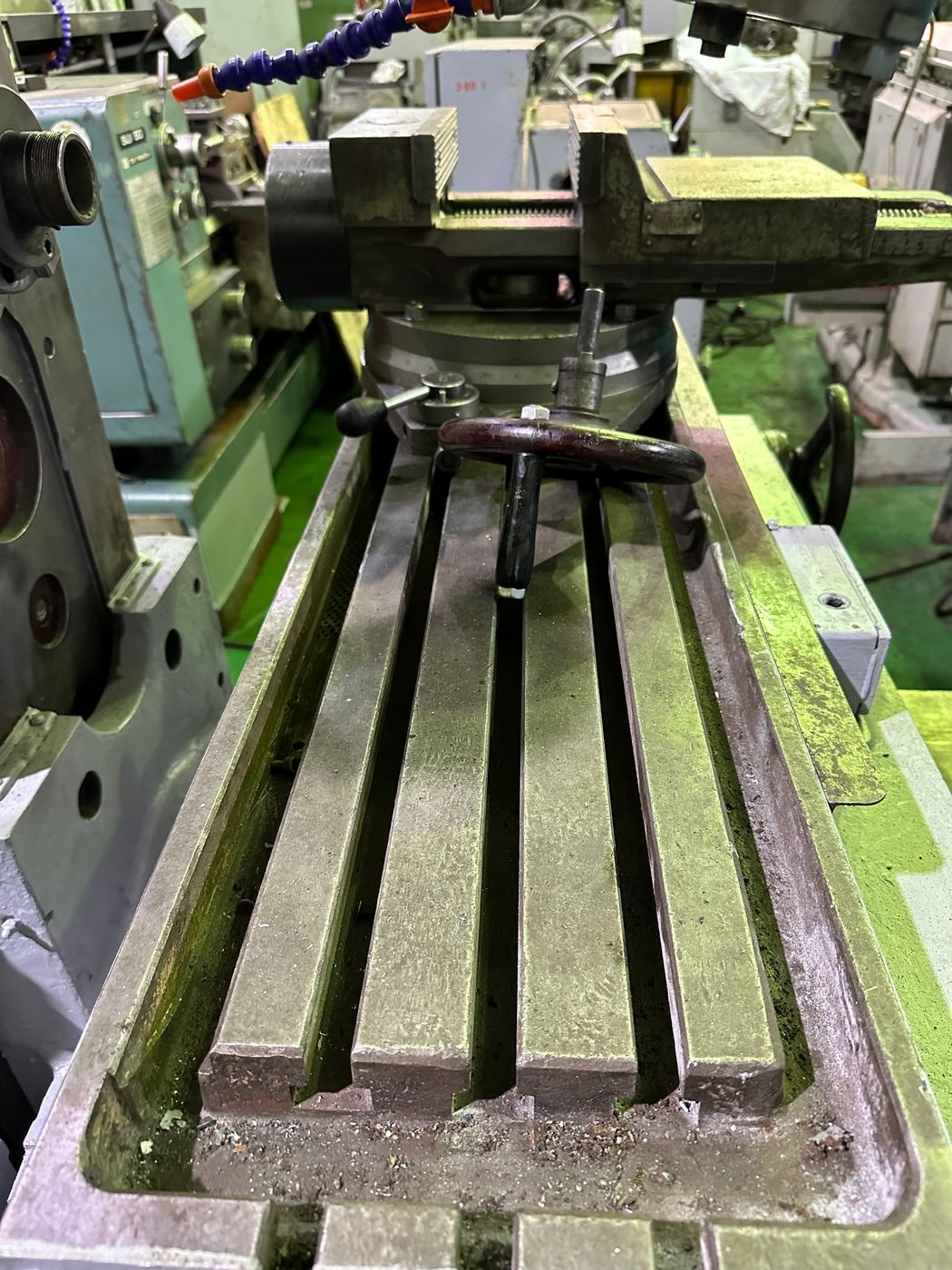

Число Т-образных пазов Размеры Т-образных пазов

3

3

Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм

0,05

0,05

Перемещение стола на один оборот лимба продольное и поперечное, мм

6

6

Перемещение стола на один оборот лимба вертикальное, мм

2

2

Быстрый ход стола продольный/ поперечный/ вертикальный, м/мин

4/ 4/ 1,3

4/ 4/ 1,3

Число ступеней рабочих подач стола

22

22

Пределы рабочих подач стола. Продольных и поперечных, мм/мин

12,5…1600

12,5…1600

Пределы рабочих подач стола. Вертикальных, мм/мин

4,1…530

4,1…530

Усилие резания продольной, поперечной, вертикальной подач, Н

15,0/ 12,0/ 5,0

20,0/ 12,0/ 8,0

Шпиндель

Частота вращения шпинделя поворотной и накладной головок, об/мин

50..1600

50..1600

Количество скоростей шпинделя

11

11

Частота вращения горизонтального шпинделя, об/мин

31,5..1600

31,5..1600

Количество скоростей горизонтального шпинделя

18

18

Перемещение пиноли (гильзы) шпинделя, мм

80

80

Перемещение пиноли шпинделя на одно деление лимба, мм

0,1

0,1

Перемещение пиноли шпинделя на один оборот лимба, мм

6

6

Поворот головки шпинделя к станине/ от станины, град

45

90

Поворот головки шпинделя в продольной плоскости, град

360

360

Поворот накладной головки шпинделя в продольной плоскости, град

360

360

Наибольший крутящий момент на горизонтальном шпинделе, кН.м

1,46

Конец горизонтального шпинделя по ГОСТ 24644-81 (конус по ГОСТ 15945-82)

50 ряд4, исп.6

50 ряд4, исп.6

Эскиз конца шпинделя поворотной и накладной головки по ГОСТ 24644-81

40 ряд 3, исп.5

40 ряд 3, исп.5

Допустимый диаметр фрез при черновой обработке. Горизонтальный/ вертикальный шпиндель, мм

250/ 75

Механика станка

Выключающие упоры подачи (продольной, поперечной, вертикальной)

есть

есть

Блокировка ручной и механической подачи (продольной, поперечной, вертикальной)

есть

есть

Блокировка раздельного включения подачи

есть

есть

Автоматическая прерывистая подача Продольная

есть

есть

Автоматическая прерывистая подача Поперечная и вертикальная

нет

нет

Торможение шпинделя

есть

есть

Предохранение от перегрузки (муфта)

есть

есть

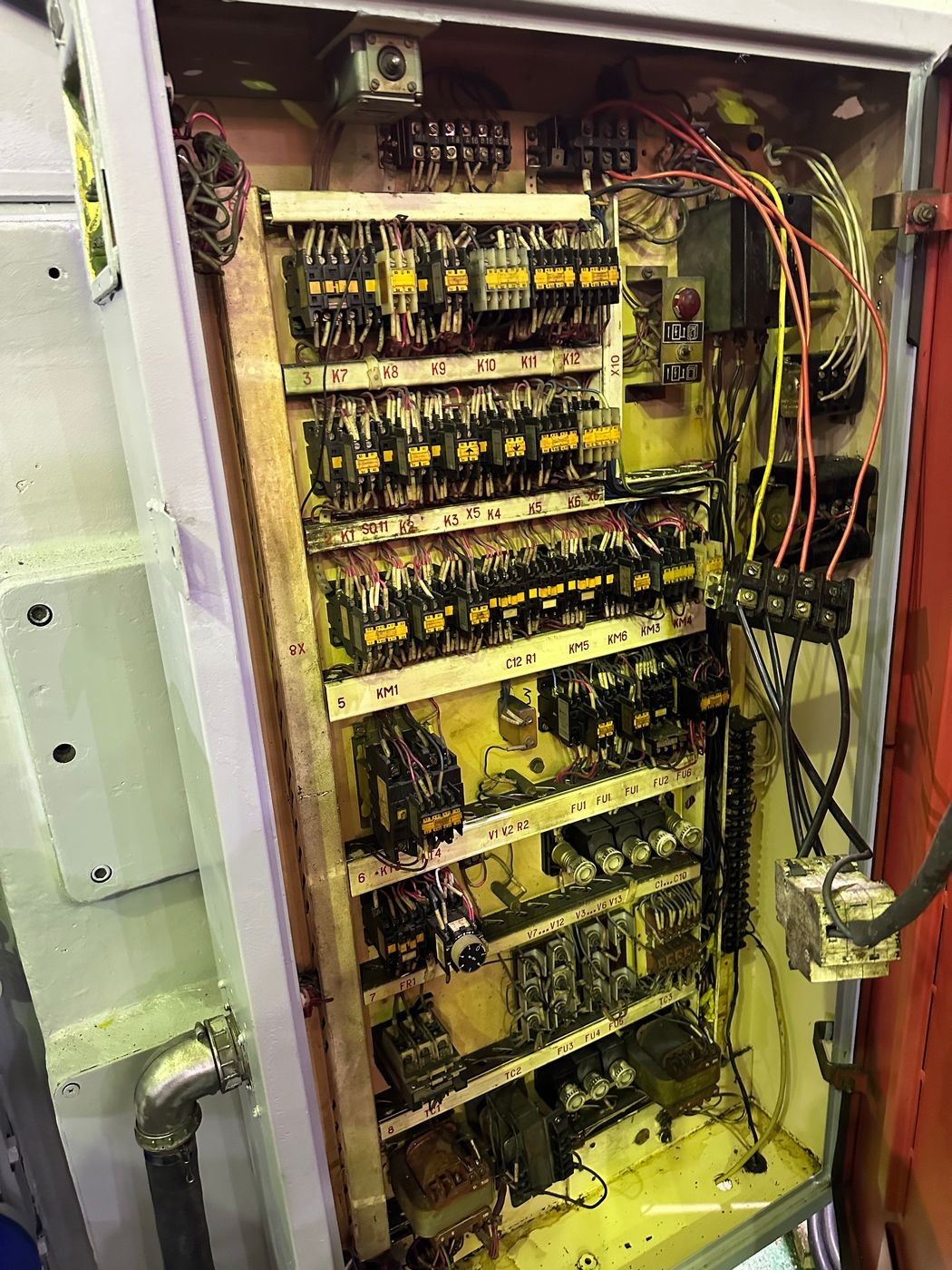

Привод и электрооборудование

Количество электродвигателей на станке

5

5

Электродвигатель привода главного движения М1, кВт

7,5

11

Электродвигатель привода шпинделя поворотной головки М2, кВт

3,0

3,0

Электродвигатель насоса охлаждающей жидкости М3, кВт

0,125

0,125

Электродвигатель привода подач стола М4, кВт

2,2

3,0

Электродвигатель привода зажима инструмента, кВт

0,18

0,18

Суммарная мощность всех электродвигателей на станке, кВт

13,87

17,3

Габариты и масса станка

Габариты станка (длина х ширина х высота), мм

2280 х 1965 х 1970

2570 х 2252 х 2040

Масса станка, кг

3550

4370
