Продам Плоскошлифовальный станок 3е711в в Москве
+7 958 7628823
Россия, Москва и Московская обл., Королев, Пионерская д.1
Детальное описание

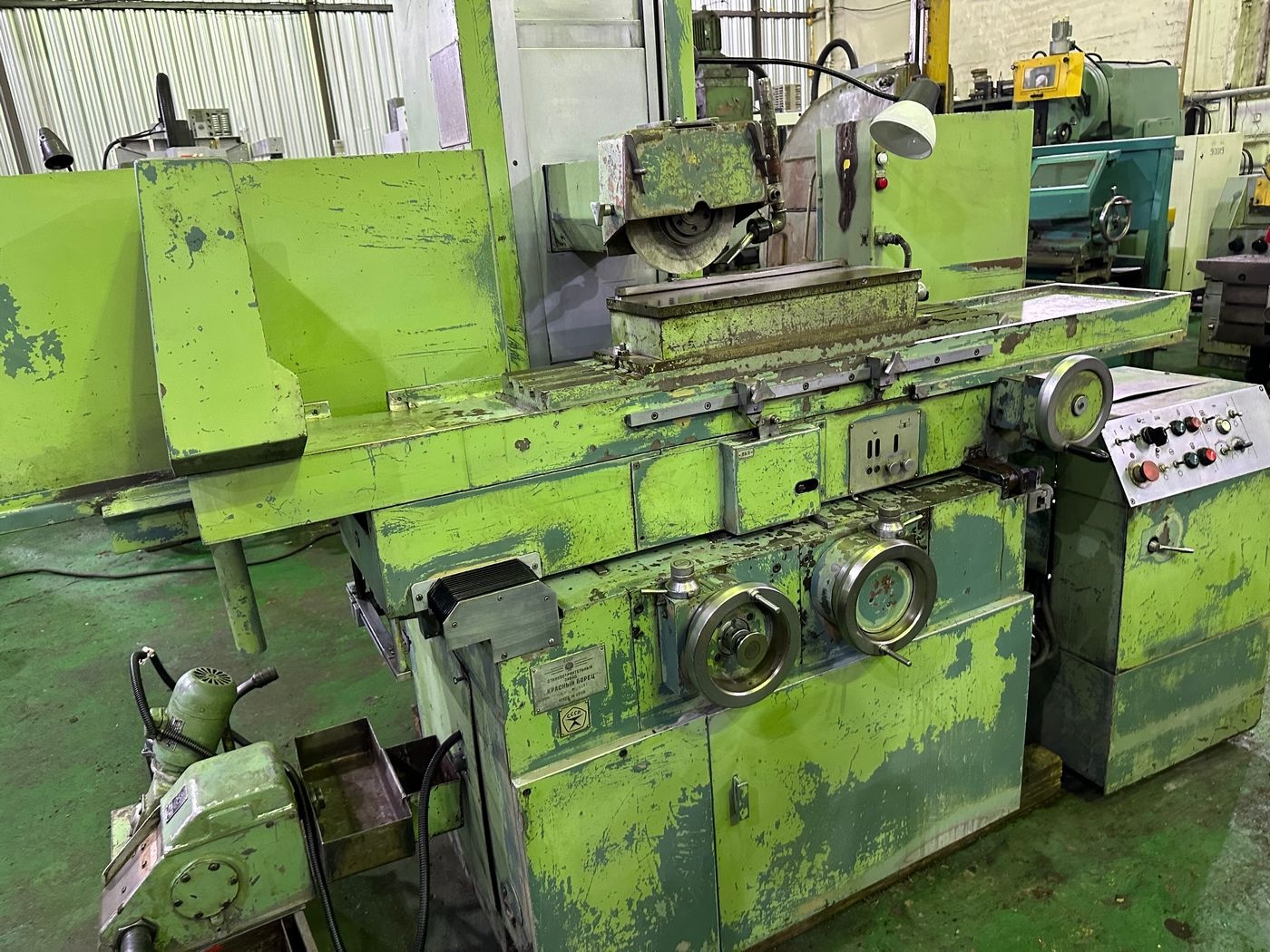

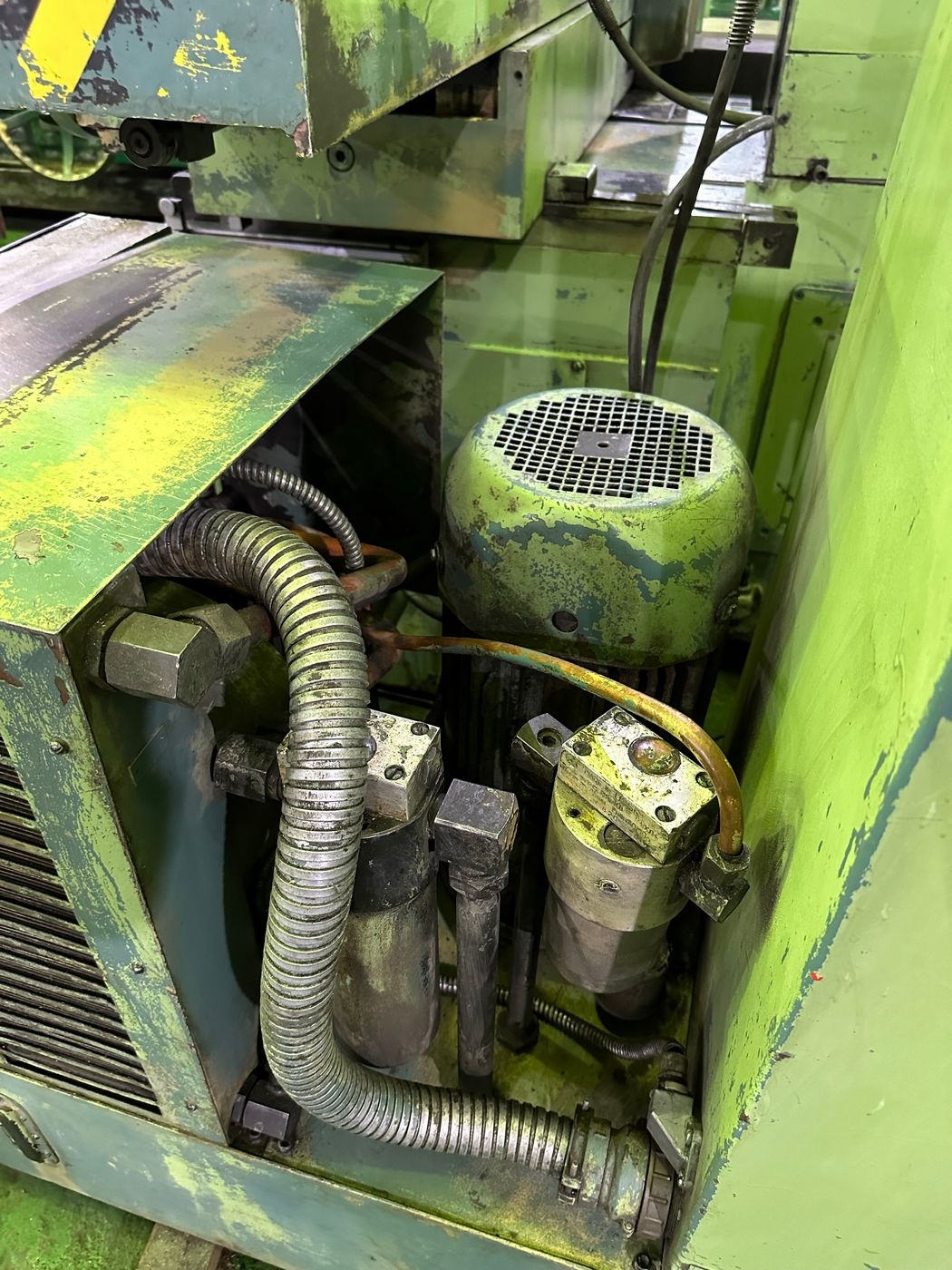

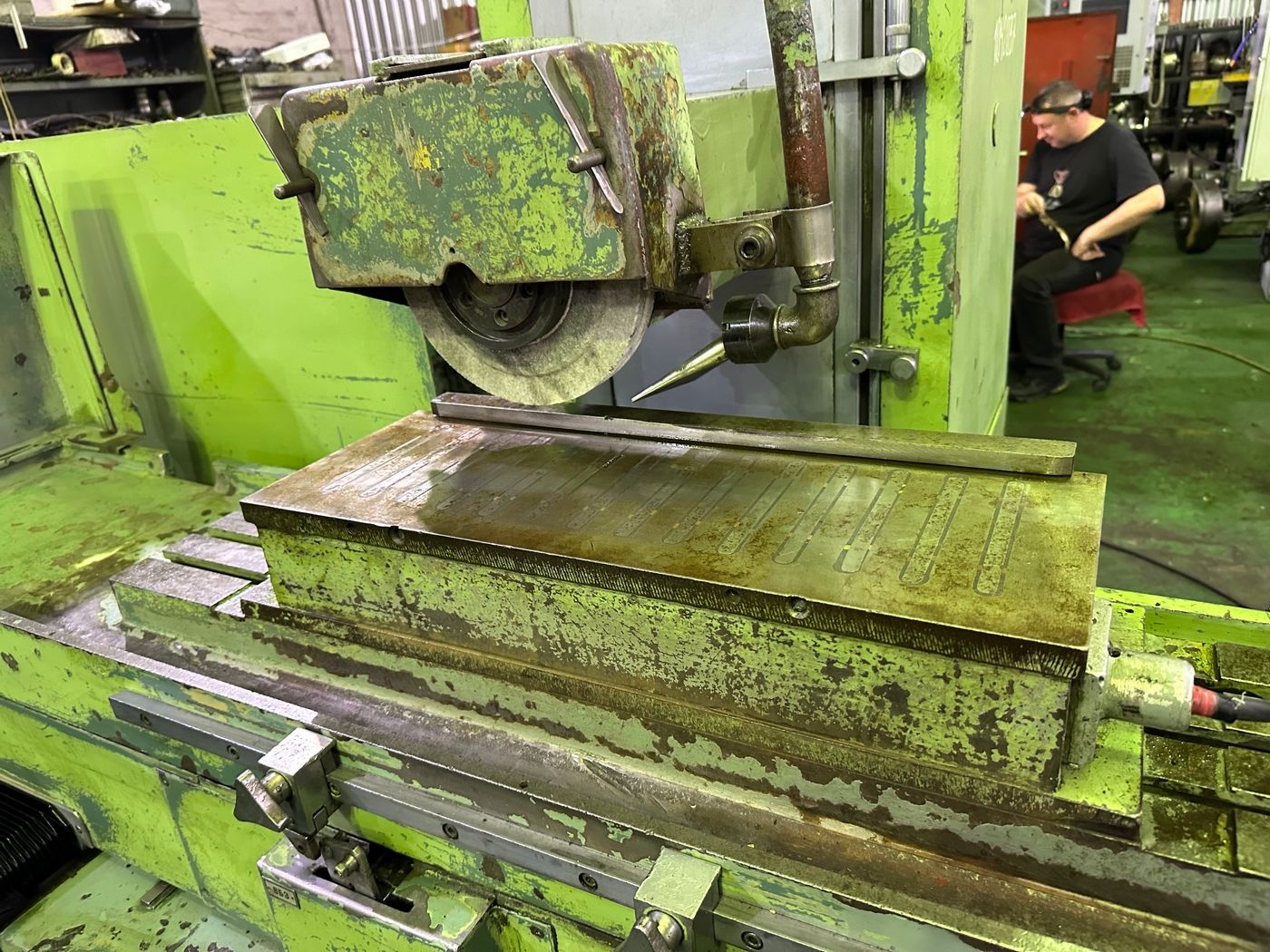

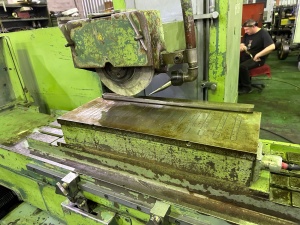

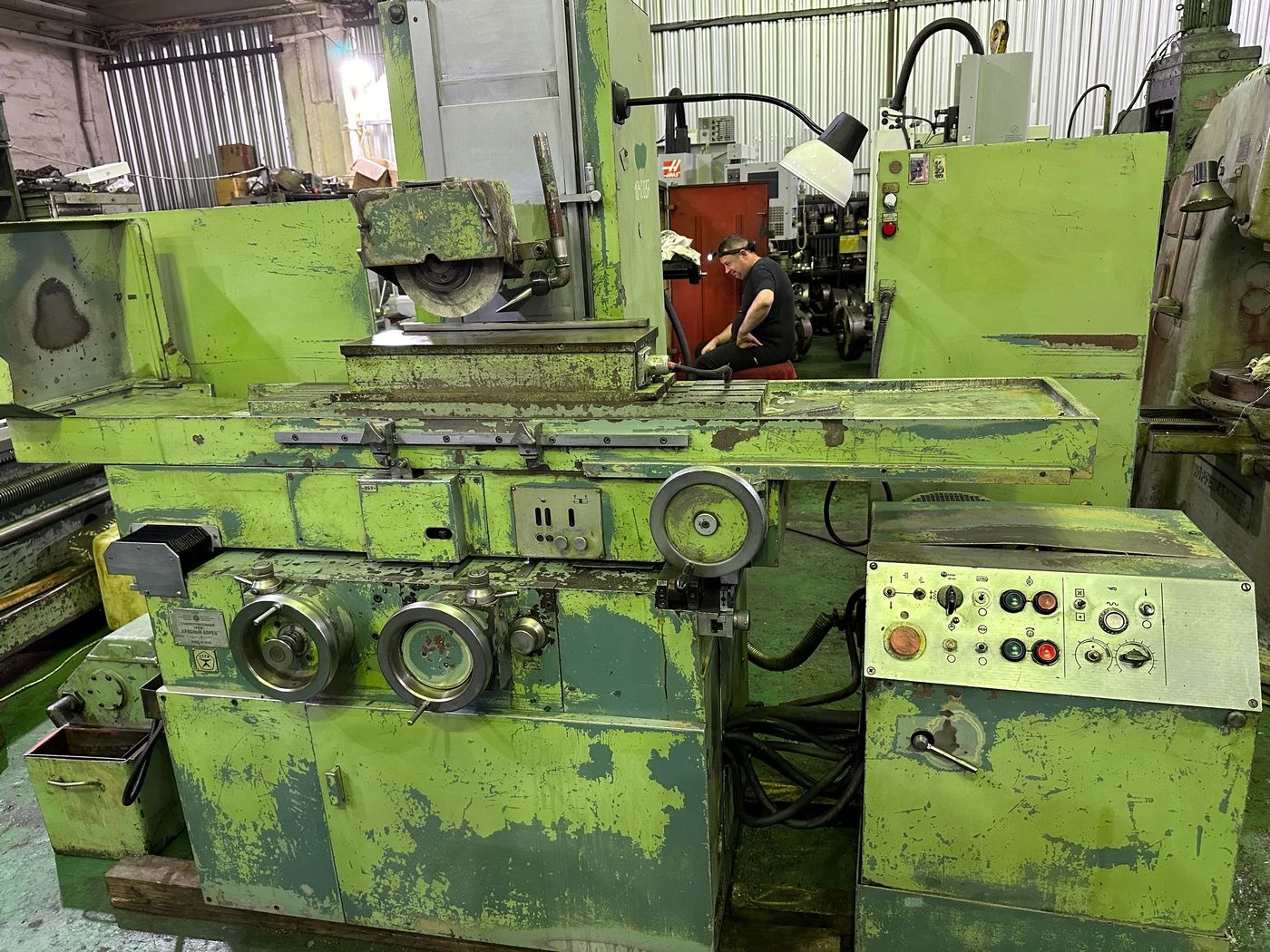

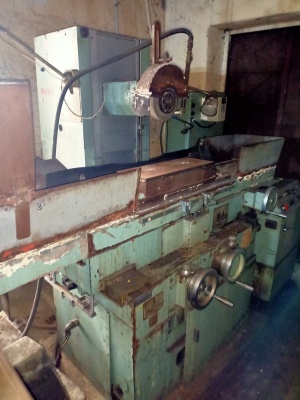

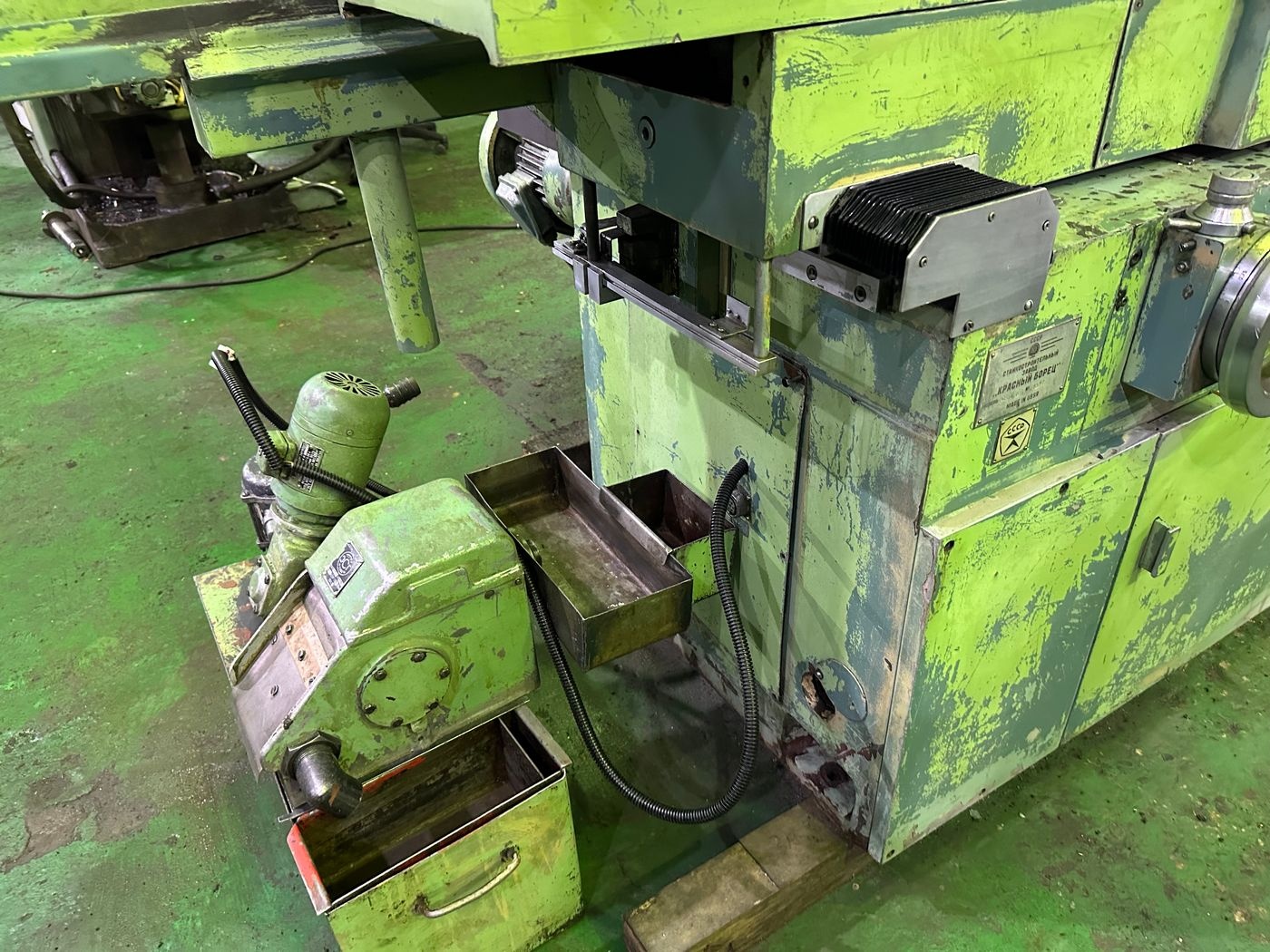

В продаже Плоскошлифовальный станок 3е711в. Станок полностью в рабочем состоянии, произведена ревизия гидравлики с заменой сальников и манжетов, с проверкой в работе.
Технические характеристики 3е711в
Основные параметры | |
Класс точности по ГОСТ 8-82 | В |
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм | 630 х 200 х 375 |
Наибольшая высота обрабатываемых изделий при наибольшем диаметре шлифовального круга, мм | 325 |
Наибольшая высота обрабатываемых изделий при наименьшем диаметре шлифовального круга, мм | 375 |
Расстояние от оси шпинделя до зеркала стола, мм | 500 |
Наибольшая масса обрабатываемых изделий, кг | 220 |
Точностные параметры, максимально достигаемые на образце-изделии | |
Размер образца-изделия, мм | 380 х 120 х 80 |
плоскостность, мкм | 4 |
параллельность, мкм | 5 |
шероховатость поверхности, обработанной периферией шлифовального круга, Ra | 0,16 |
Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм | 25 |
Рабочий стол станка | |
Размеры рабочей поверхности стола (длина х ширина), мм | 630 х 200 |
Наибольшее ручное продольное перемещение стола, мм | 700 |
Скорость продольного перемещения стола (бесступенчатое регулирование), м/мин | 2..35 |
Перемещение стола за один оборот маховика механизма продольного перемещения, мм | |
Суппорт стола. Механизм поперечной подачи стола | |
Наибольшее ручное поперечное перемещение стола/ автоматическое, мм | 250/ 245 |
Цена деления лимба маховика поперечного перемещения стола, мм | |
Цена деления лимба микрометрической подачи поперечного перемещения стола, мм | |
Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм | 0,3..30 |
Ускоренное перемещение крестового суппорта стола, м/мин | 1,5 |
Шлифовальная головка. Шлифовальный круг | |
Наибольшее вертикальное перемещение шлифовальной головки, мм | |
Ускоренное вертикальное перемещение шлифовальной головки, м/мин | |
Размеры шлифовального круга, мм | 250 х 40 х 76 |
Число оборотов шлифовального круга в минуту | |
Наибольшая скорость резания, м/с | 35 |
Цена деления лимба маховика вертикального перемещения, мм | 0,002 |
Цена деления лимба тонкой вертикальной подачи, мм | 0,0005 |
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм | — |
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,002), мм | 0,08..0,002 |

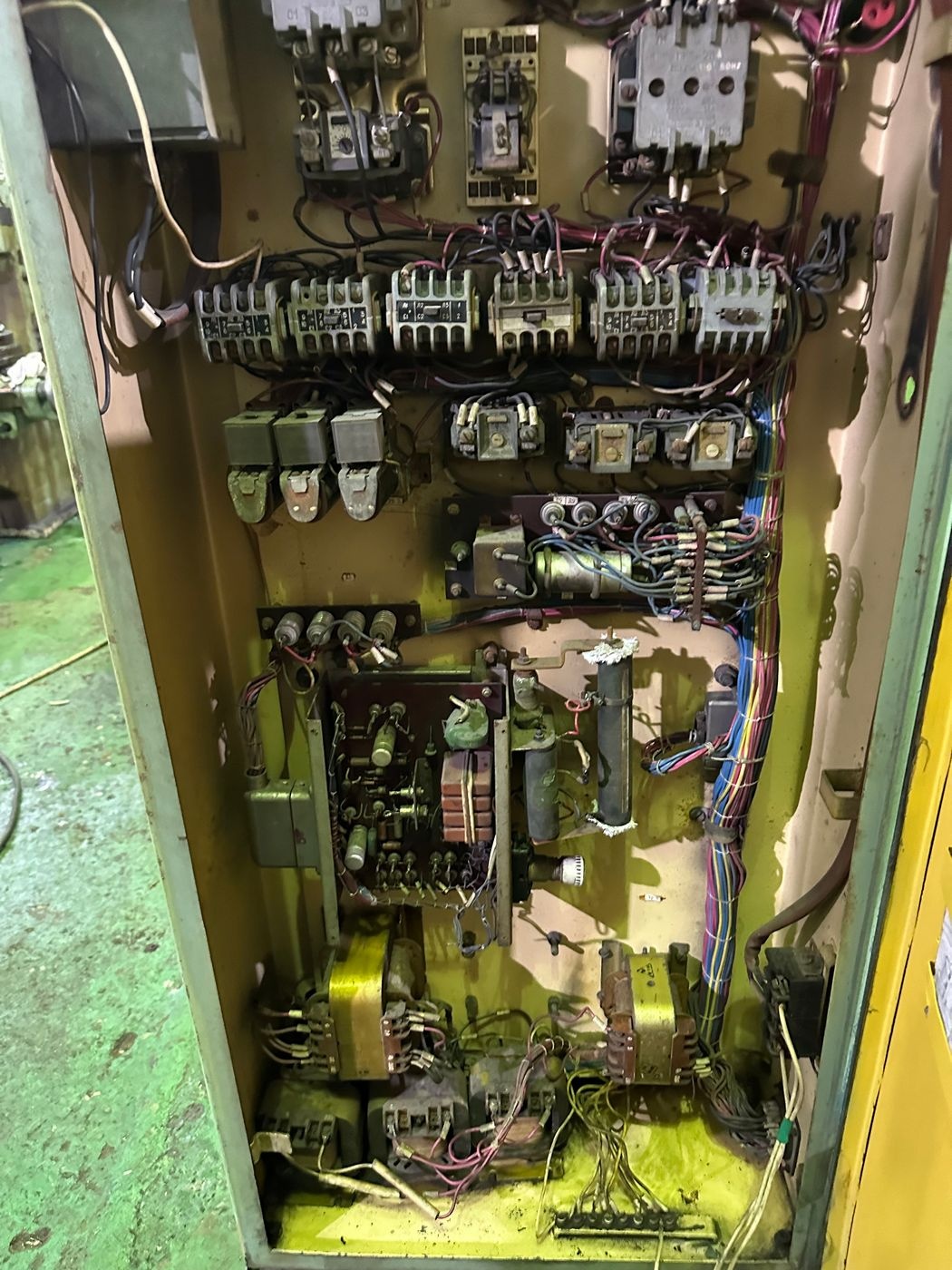

Электрооборудование и привод станка | |
Количество электродвигателей на станке | 7 |
Электродвигатель привода шпинделя шлифовального круга, кВт | 4 М1 |
Электродвигатель гидропривода стола, кВт | 3,0 М2 |
Электродвигатель вентилятора охлаждения масла в гидростанции, кВт | 0,09 М3 |
Электродвигатель привода поперечной подачи, кВт | 0,18 М11 |
Электродвигатель ускоренного перемещения шлифовальной головки, кВт/ об/мин | 0,55 М8 |
Электродвигатель насоса охлаждения, кВт/ об/мин | 0,15 М6 |
Электродвигатель магнитного сепаратора в комплекте с агрегатом, кВт | 0,12 М7 |
Общая установленная мощность всех электродвигателей, кВт | 8,09 |

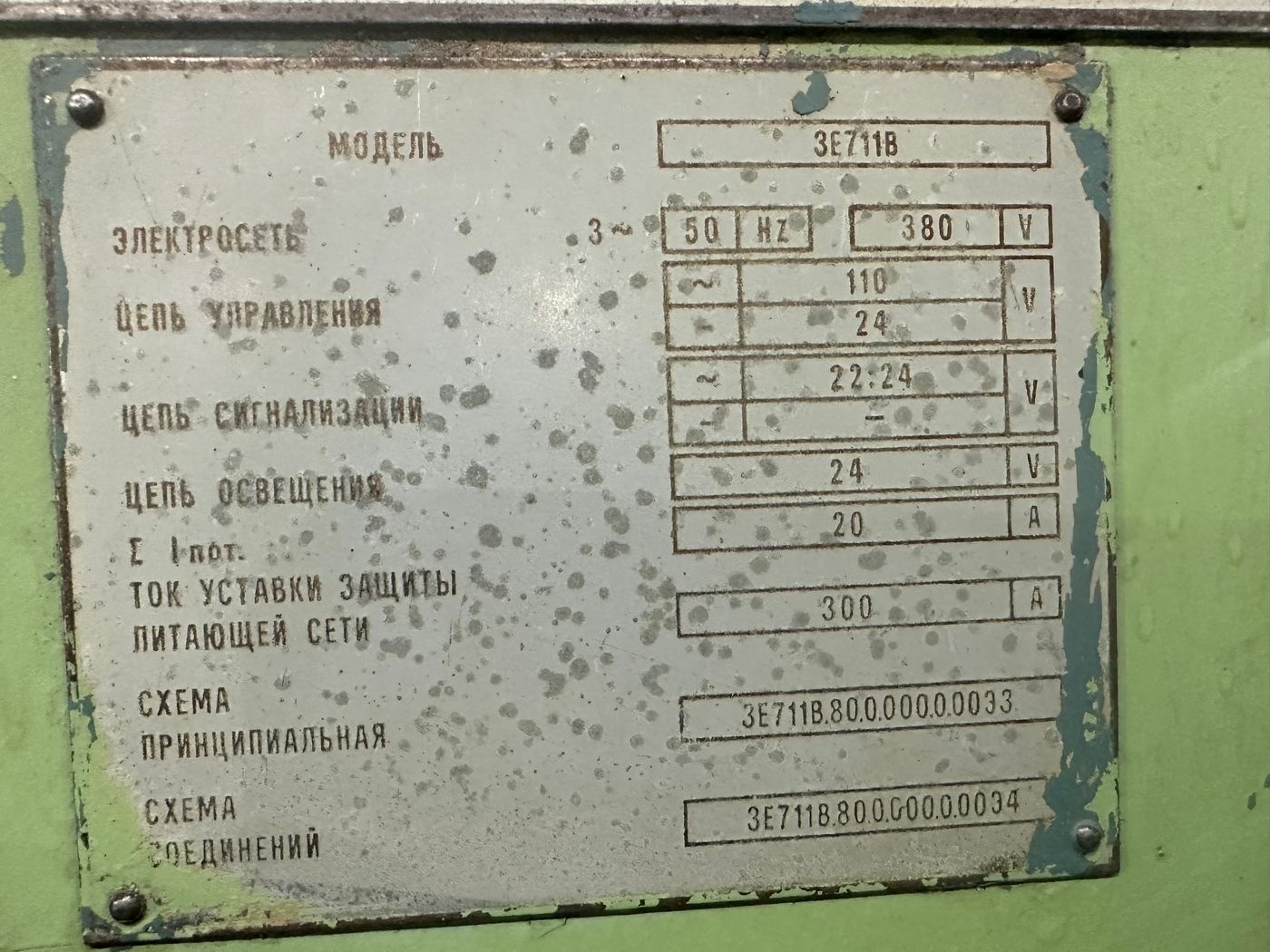

род тока питающей сети | 50Гц, 380 В |
Габариты и масса станка | |
Габарит станка (длина х ширина х высота), мм | 2000 х 1770 х 1920 |
Масса станка, кг | 2550 |
Остались вопросы, звоните +7(958)762-88-23
