Продам Станок зубодолбежный 5111 универсальный полуавтомат Б/У в Владивостоке

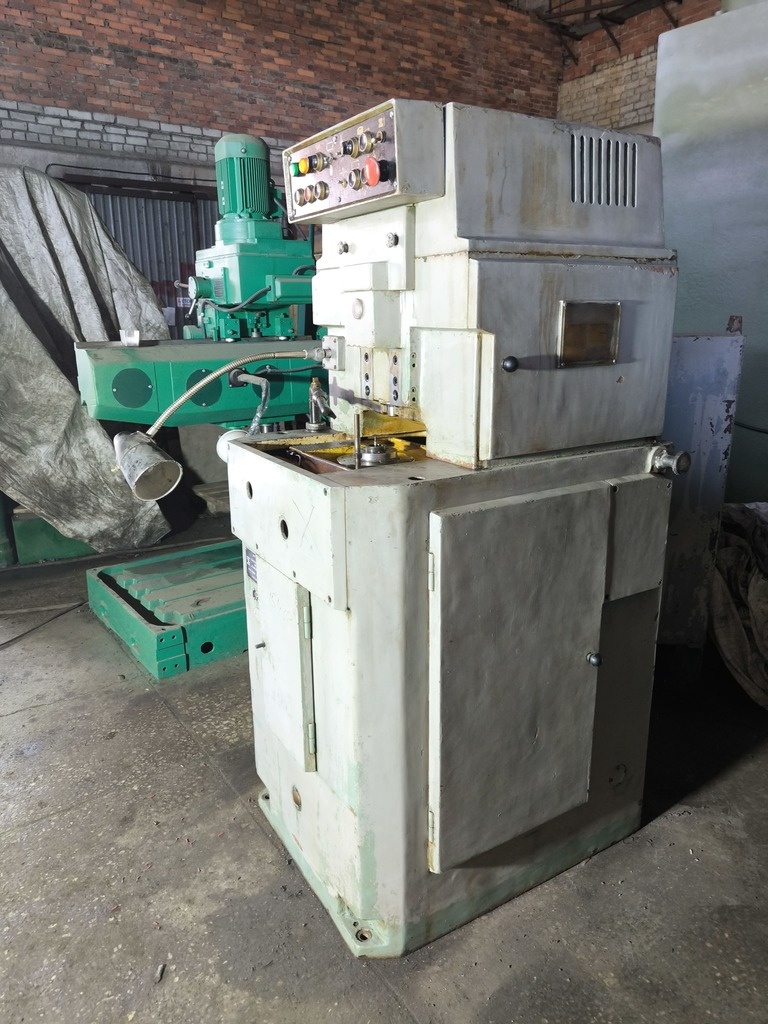

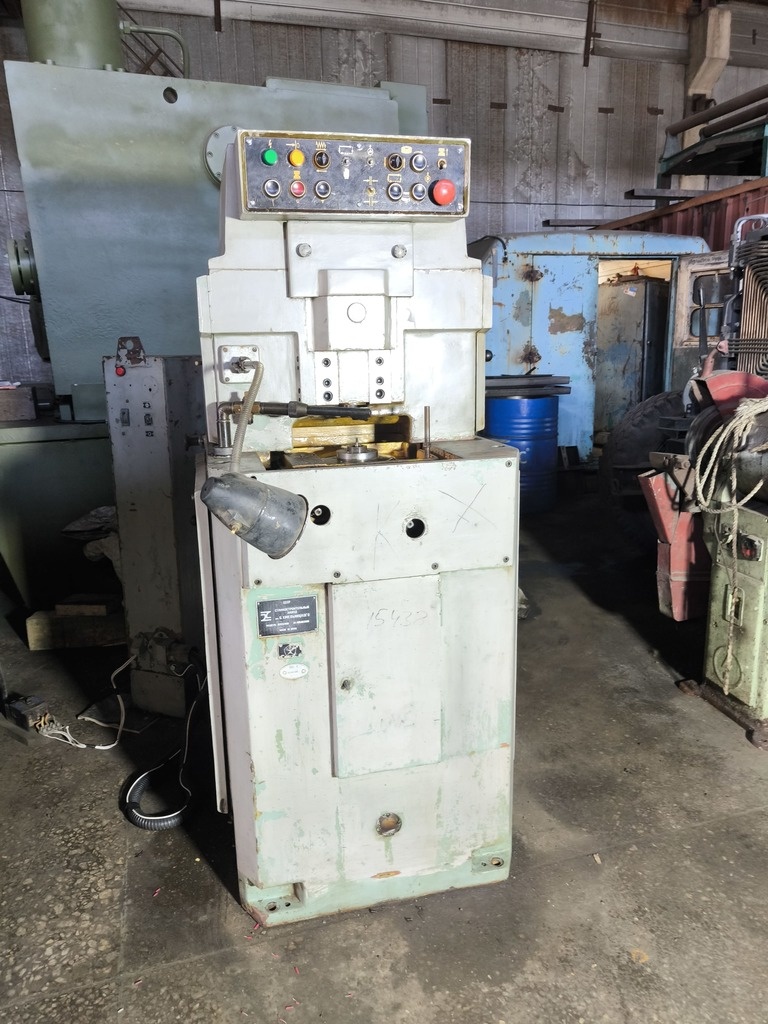

5111 Станок зубодолбежный вертикальный гидравлический универсальный полуавтомат в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.

Зубодолбежный полуавтомат 5111 предназначен для высокопроизводительного нарезания прямых и косых зубьев зубчатых колес с наружным и внутренним зацеплением. Простота наладки полуавтомата дает возможность использовать его в условиях единичного и серийного производства.

Разработчик полуавтомата 5111 - Харьковское СКБ агрегатных станков и автоматических линий.

Принцип работы и компоновка полуавтомата

Полуавтомат 5111 работает методом обкатки инструмента и изделия. Для осуществления обкатки на полуавтомате предусмотрена кинематическая связь вращения инструмента и изделия, которая настраивается сменными зубчатыми колесами гитары деления.

Процесс резания осуществляется возвратно-поступательным движением инструмента.

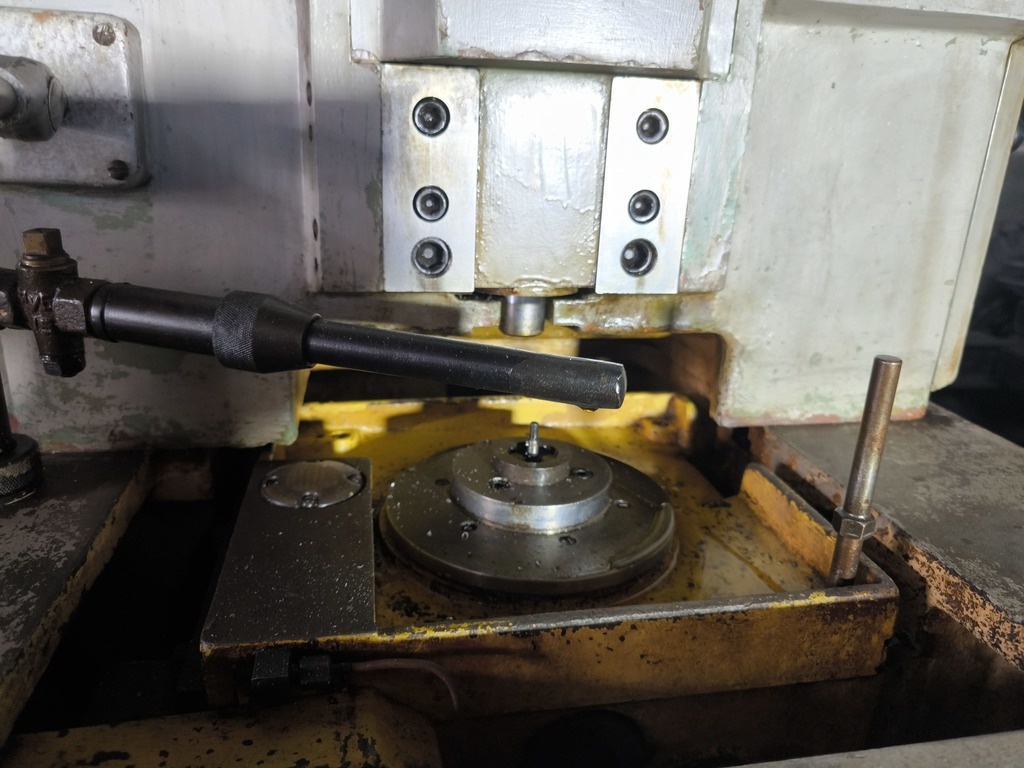

Установка на межосевое расстояние и врезание на глубину зуба производится столом с изделием, который перемещается гидроцилиндром. Стол имеет, также, ускоренный подвод к инструменту.

На полуавтомате 5111 предусмотрена возможность многопроходной обработки. Для изменения круговой подачи (скорости обкатки инструмента и изделия) на полуавтомате предусмотрена гитара круговых подач.

Особенности конструкции станка 5111

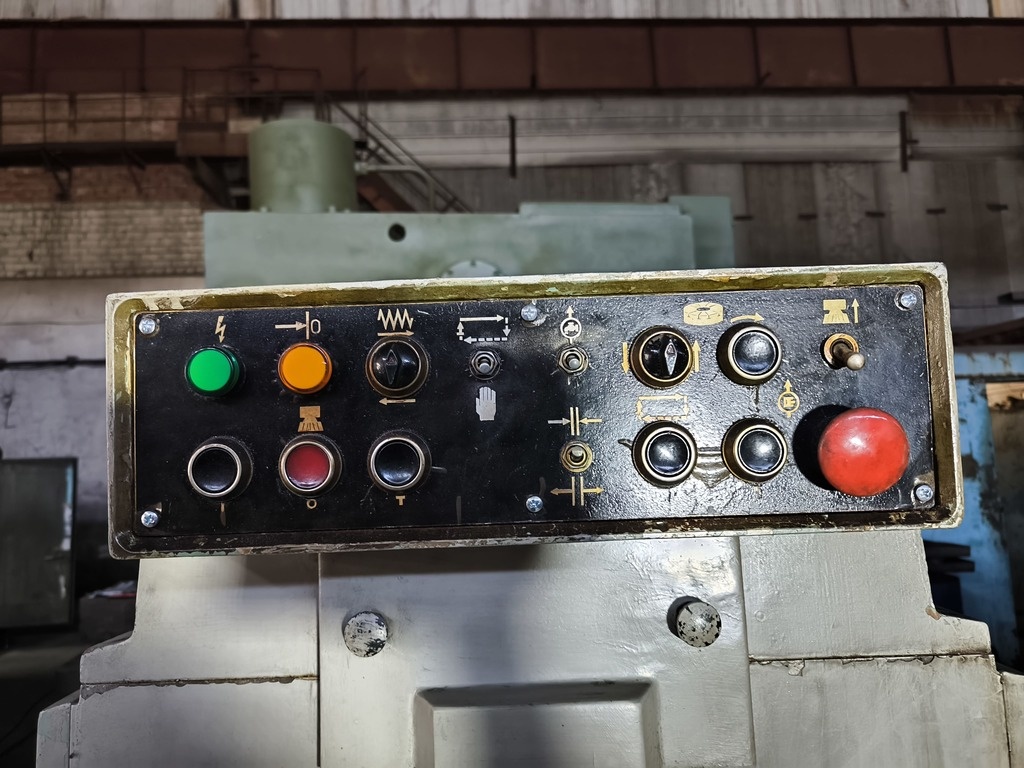

Высокая жесткость станины исключает возможность возникновения вибраций при переменной динамической нагрузке. Полуавтоматический рабочий цикл, управление с центрального пульта позволяют проводить обслуживание нескольких станков одним станочником.

Противоположность вращения инструмента и заготовки повышает стойкость долбяка и срок службы делительных пар. На полуавтомате предусмотрена обработка изделия за один или несколько проходов. Последний проход обработки зубьев колес происходит на жестком упоре, что обеспечивает высокую точность изделия.

При обработке зубьев шестерен с внутренним зацеплением в конце цикла режущий инструмент выводится в верхнее положение специальным устройством, что исключает поломку инструмента, при отводе стола в зону загрузки.

При нарезании косозубых колес долбяку сообщается дополнительное вращательное движение от соответствующих направляющих.

Класс точности полуавтомата П. Шероховатость обработанной поверхности па чистовом режиме V6—V7

Технические характеристики станка 5111

Параметр Значение

Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) П

Наибольший диаметр обрабатываемой детали, мм 80

Наибольший модуль обрабатываемых зубчатых колес 1

Длина зуба нарезаемого колеса, мм 20

Пределы частот вращения шпинделя Min/Max, об/мин. -

Мощность, кВт 1.1

Габариты, мм 960_810_1705

Масса, кг 1770

Начало серийного выпуска, год 1977

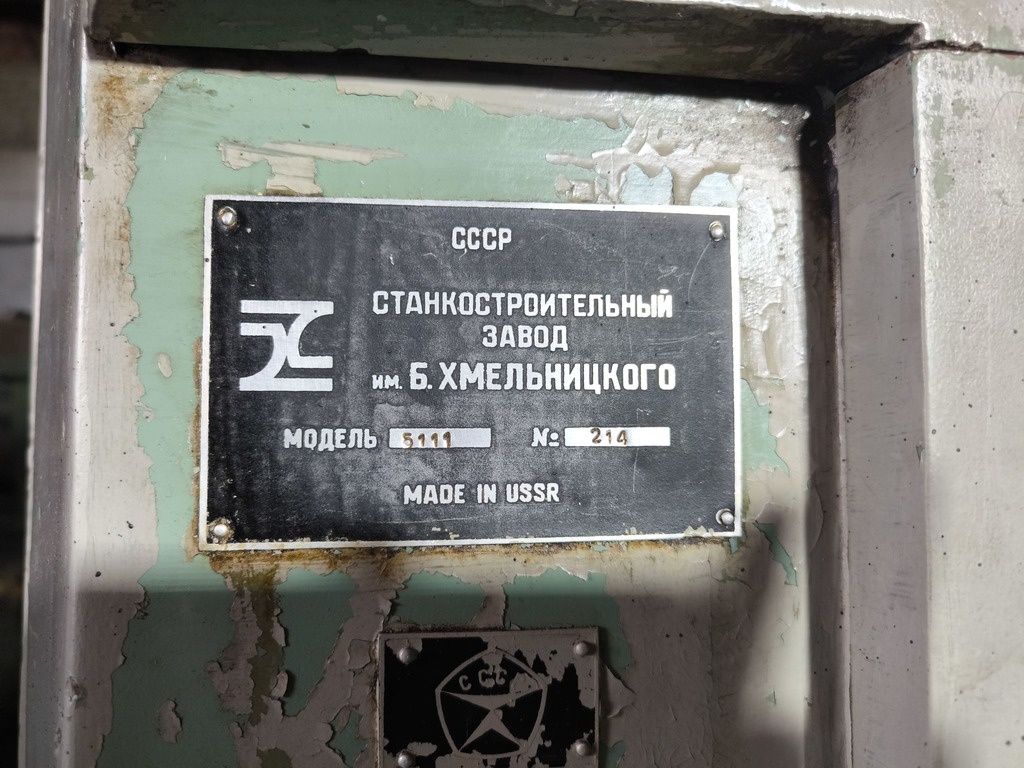

Завод-производитель Корсунь-Шевченковский станкостроительный завод им. Богдана Хмельницкого
