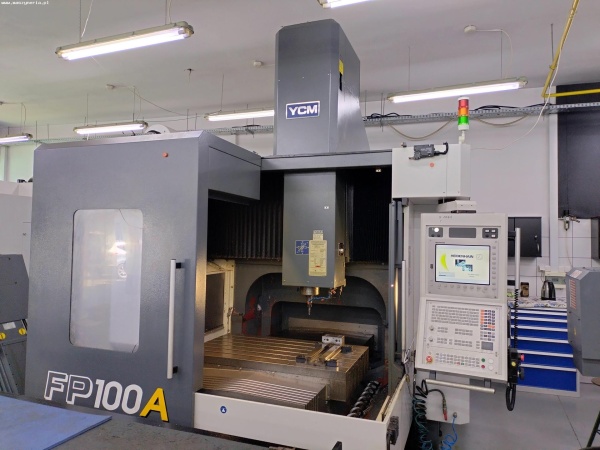

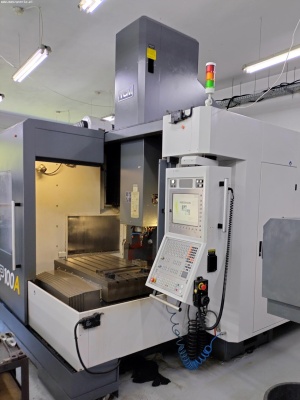

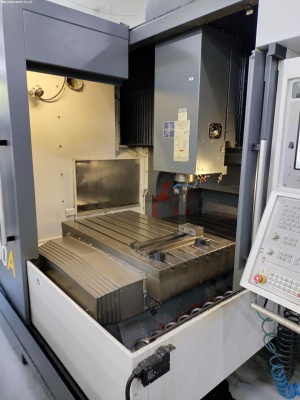

Обрабатывающий центр с ЧПУ YCM FP100A Б/У - Продам в Czarne

Обрабатывающий центр с ЧПУ YCM FP100A был построен в 2014 году в Тайване.

Технические характеристики фрезерного станка с ЧПУ YCM FP100A

• подача по оси X/Y/Z: 1020/710/460 мм
• быстрое перемещение по осям X,Y,Z: 20 м/мин
• рабочая скорость подачи: 1-20000 мм/мин
• размеры рабочего стола (Д х Ш): 1200 x 700 мм
• максимальный вес заготовки: 1000 кг
• максимальная скорость вращения шпинделя: 16000 об/мин
• конусность шпинделя: HSK A63
• мощность привода шпинделя: 22,5 кВт
• крутящий момент шпинделя: 126 Нм
• максимальный диаметр инструмента: 76 мм
• максимальный диаметр инструмента (при свободном соседнем пространстве): 100 мм
• максимальная длина инструмента: 250 мм
• максимальный вес инструмента: 6 кг
• механизм смены инструмента: рычаг подачи
• точность позиционирования (ISO 10791-4): 0,007 мм
• повторяемость позиционирования (ISO 10791-4): 0,005 мм
• точность позиционирования (JIS B 6338): 0,002/300 мм
• повторяемость позиционирования (JIS B 6338): ± 0,002 мм
• минимальное расстояние между рабочим столом и наконечником шпинделя: 150 мм
• максимальное расстояние между рабочим столом и наконечником шпинделя: 610 мм
• количество Т-образных пазов: 6
• ширина Т-образного паза: 18 мм
• расстояние между Т-образными пазами: 100 мм
• потребность в сжатом воздухе: 5,5 бар
• установленная мощность: 65 кВА
• размеры (Д х Ш х В): 3203 х 3235 х 3325 мм
• вес машины: 10500 кг

Оборудование фрезерного центра FP100A

• yправление ЧПУ: HEIDENHAIN iTNC 530
• 30-позиционный магазин с автоматическим устройством смены инструмента
• датчик касания заготовки: HEIDENHAIN TS640
• оптические весы HEIDENHAIN по осям X,Y,Z
• роликовые направляющие IKO по всем линейным осям
• система охлаждения шпинделя
• продувка конуса шпинделя
• цепной конвейер для стружки
• контейнер для стружки
• центральная система смазки
• маслоотделитель
• комплект выравнивающих блоков
• пистолет для сжатого воздуха
• освещение рабочего пространства
• охлаждение шкафа управления
• руководство по эксплуатации
