Продам Плоско-шлифовальный станок 3Е711АФ1 Б/У в Камне-на-Оби

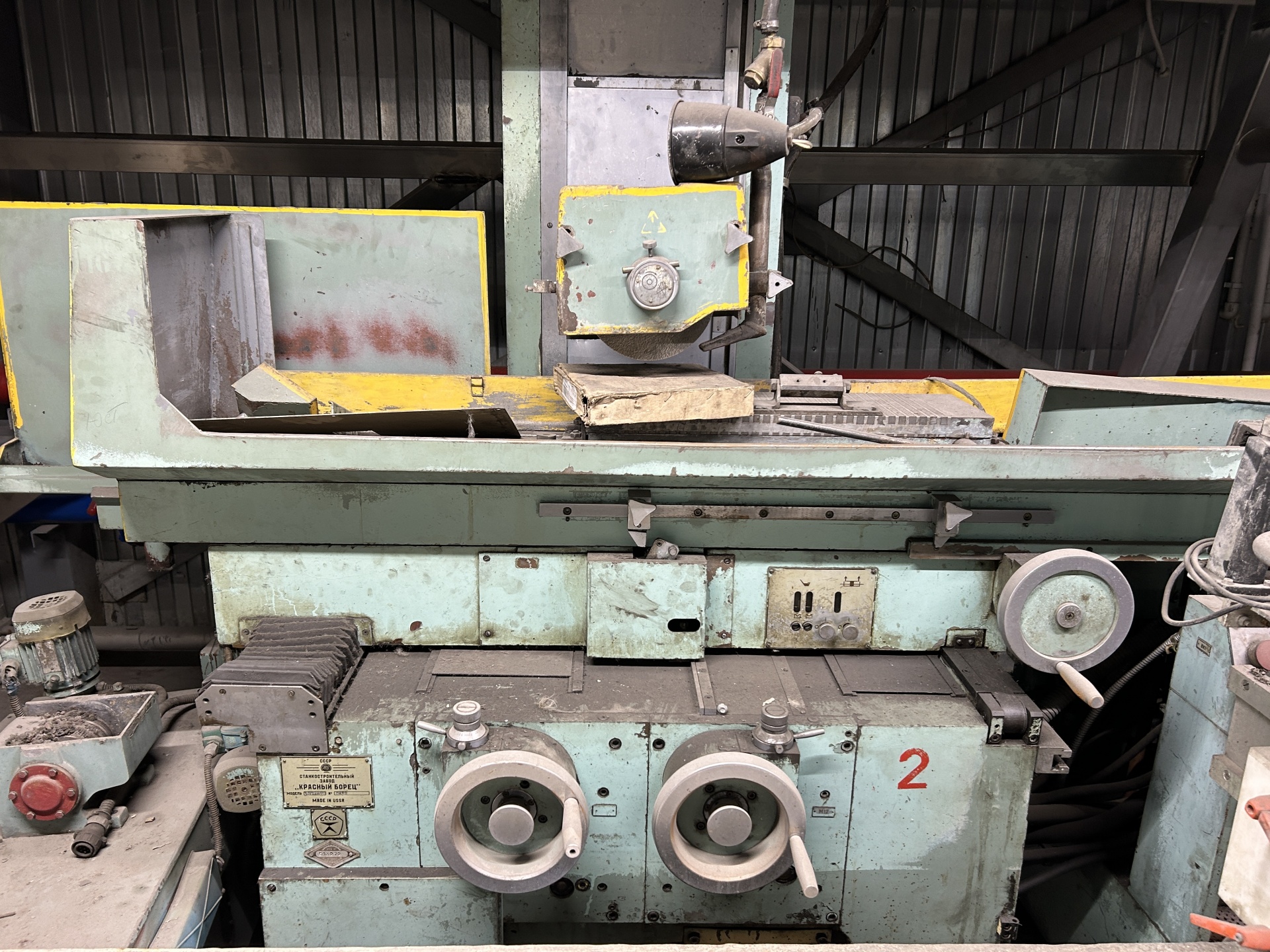

3Е711АФ1 станок плоскошлифовальный с горизонтальным шпинделем высокой точности. Общие сведения

Универсальный плоскошлифовальный станок особо высокой точности с горизонтальным шпинделем и крестовым столом 3Е711АФ1 предназначен для шлифования плоских поверхностей периферией круга плоских поверхностей различных изделий, закрепленных на зеркале стола, магнитной и электромагнитной плитах или в приспособлении. Возможно шлифование торцем круга вертикальных поверхностей.

Станок 3Е711АФ1 с числовым программным управлением предназначен для шлифования изделий, закрепленных на зеркале стола, магнитной или электромагнитной плите или в приспособлении. В пределах, допустимых кожухом, возможно шлифование пазов и фасонных поверхностей.

С применением специальных приспособлений для профилирования шлифовальных кругов и крепления деталей на станках возможно профильное шлифование фасонных поверхностей и пазов, однако наиболее экономично данные работы производить на станках 3E711В, 3E711B-1, 3E721B-1.

Принцип работы и особенности конструкции станка

На станке возможна работа по циклу, включающему черновые и чистовые подачи при выбранных припусках, выход на размер, выхаживание, автоматический отвод круга и вывод стола в зону загрузки.

Величину съема припуска и подач отражает цифровая индикация.

Программирование осуществляется предварительным набором на галетных переключателях величин черновых и чистовых подач, припуска на чистовую обработку, число ходов выхаживания и величины автоматического отвода шлифовального круга.

Возможно многостаночное обслуживание. Станок встраивается в автоматические линии.

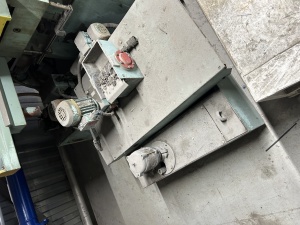

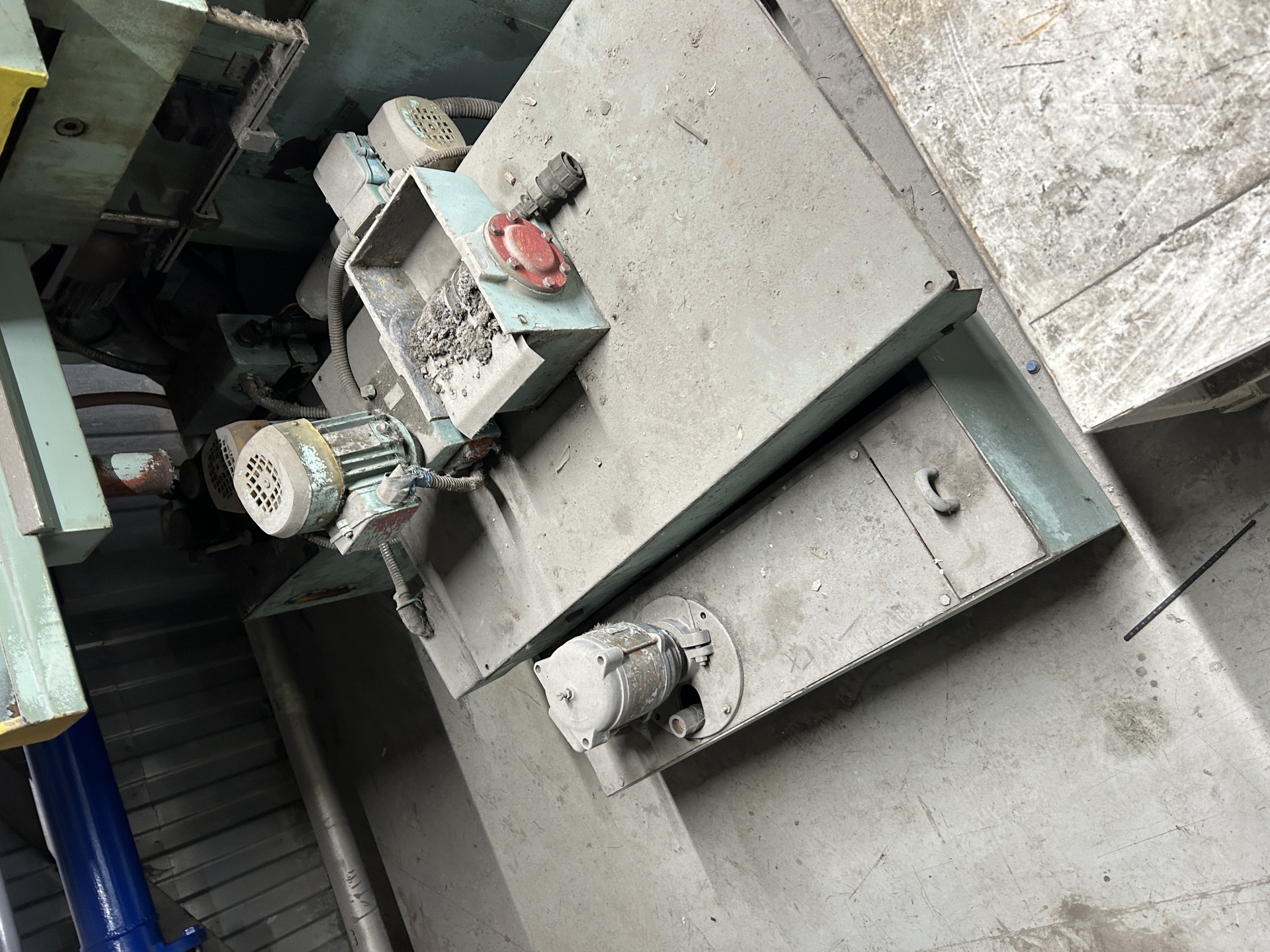

Пыль и шлам смываются охлаждающей жидкостью, затем отделяются магнитным сепаратором и сбрасываются в лоток. Вместо охлаждения можно применять пылеотсасывающий агрегат.

Приставное оборудование подключается готовой электропроводкой со штепсельными разъемами.

Неплоскостность и непараллельность обработанных поверхностей образца размерами 380 x 120 не более 0,004 мм.

Средний уровень звука LA не должен превышать 77 дБА (корректированный уровень звуковой мощности LpA по ОСТ2 Н89-40—75 не должен превышать 93 дБА).

Шероховатость обработанных поверхностей: периферией круга Rа 0,08.

Класс точности станка А по ГОСТ 8—77.

Разработчик — Витебское СКБ зубообрабатывающих шлифовальных и заточных станков.
