Автоматический распылительный робот VALTORTA BRAVOROBOT P1

Автоматический распылительный робот имеет следующую конструкцию:

Жесткая конструкция, несущая каретку с покрасочным манипулятором.

Покрасочный манипулятор перемещается по прецизионным линейным

направляющим, гарантирующим большую плавность движений и высокую

скорость позиционирования.

Для привода по координатным осям применяются безколлекторные двигатели.

Ось Х: продольное перемещение

- рабочая длина распыления:   3100 мм

Ось Y: поперечное перемещение

- рабочая ширина распыления:   1300 мм

Ось Z: вертикальное  перемещение от 0 до 350 мм

- максимальная толщина плиты:    200 мм

Ось R: поворот 360º

Ось Р: позиционирование пистолета для покраски кромки.

Покрасочный манипулятор рассчитан на установку четырех распылительных

пистолетов для покраски поверхности и одного пистолета для покраски кромок

изделия

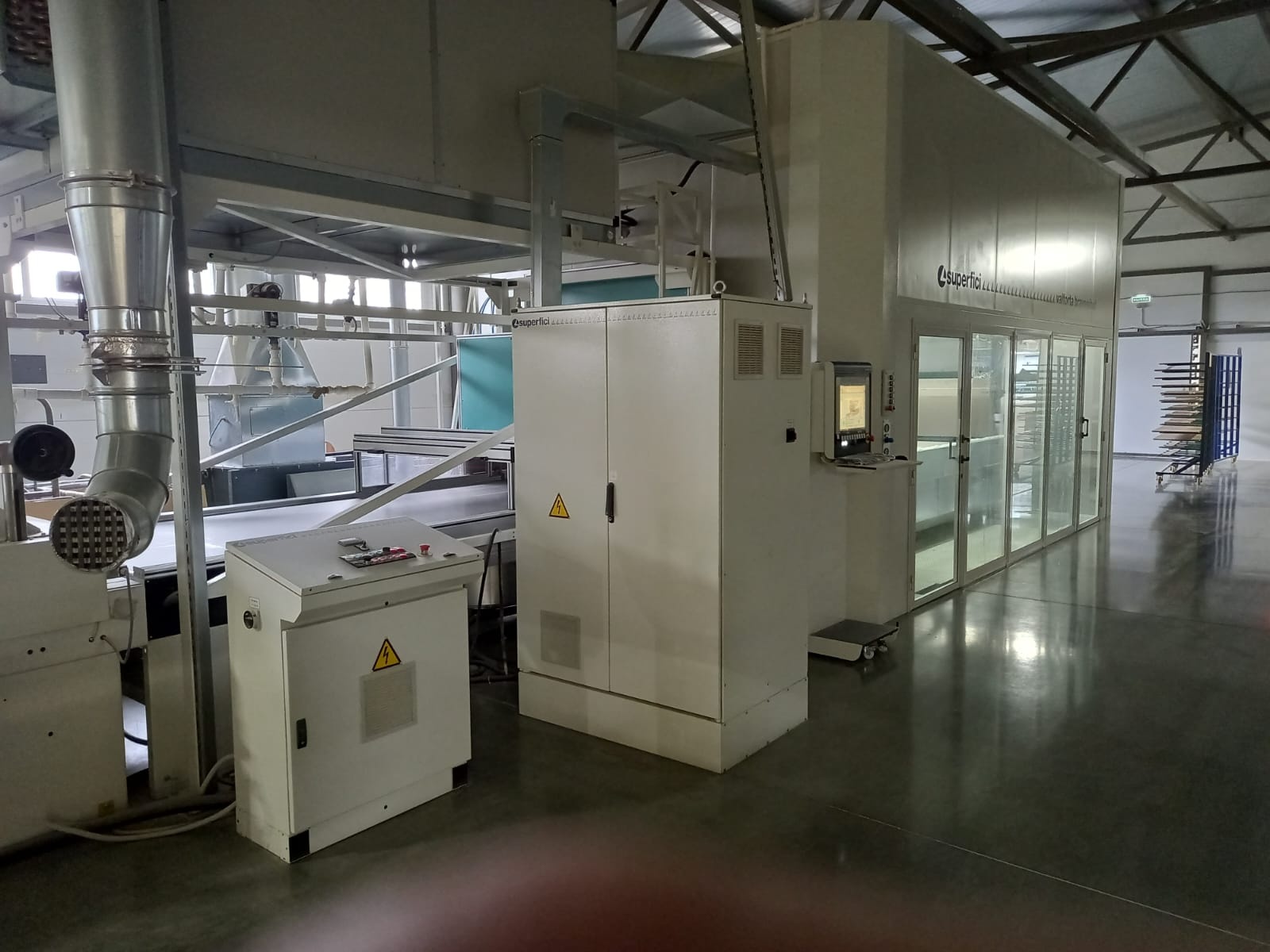

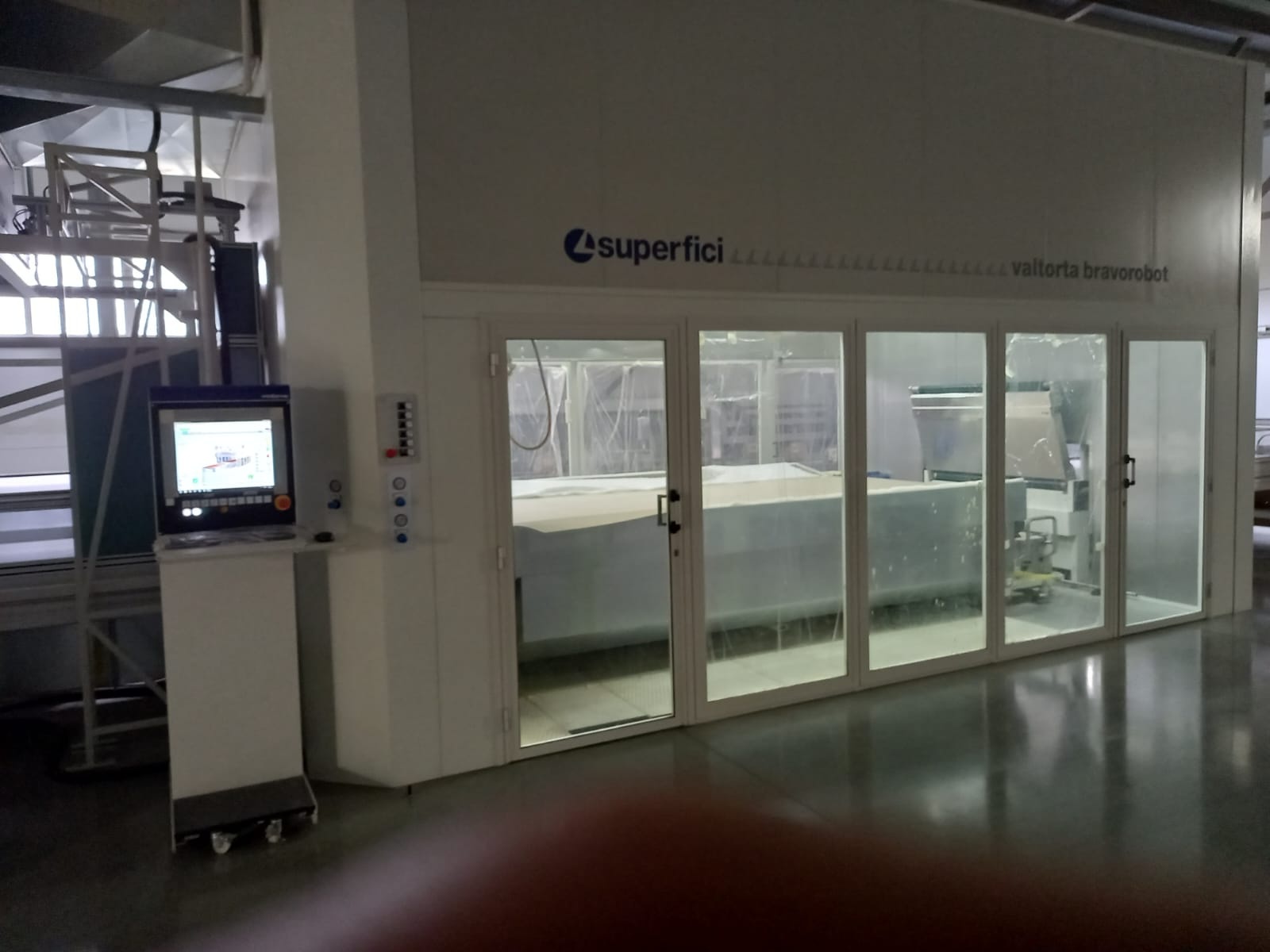

Герметичная камера оснащена потолочным фильтром большой площади и

вентиляторами для нагнетания воздуха. Внутри камеры располагается

центральная часть установки, включающая конвейер, несущую раму и зону

 распыления. Для нагнетания воздуха в камеру применяются вентиляторы с

 общей производительностью 18000 м3/ч. В камеру имеется доступ с обеих

 боковых сторон благодаря широким дверям.

Сканирующее устройство на входе установки служит для распознавания

 размеров, контуров и положения заготовок.

Расстояние между фотодиодами – 10 мм.

Обработка данных, полученных от сканирующего устройства, и оптимизация

цикла распыления производится при помощи устройства электронного

 управления.

Управляющее программное обеспечение работает в среде Windows.

Его простой, интуитивно понятный интерфейс с трёхмерной графикой позволяет

задавать все параметры покраски. Программное обеспечение выводит на экран

 регистрируемые заготовки и производит автоматический расчет оптимальных

траекторий распыления.

Требуемая управляющая программа формируется простым образом из заранее

запрограммированных макро-процедур.

В устройстве управления предусмотрены различные вспомогательные функции,

Среди которых – процедура промывки пистолетов.

Возможна работа установки в режиме потоковой покраски с возвратно-

поступательным движением манипулятора и непрерывном движением ленточного

 конвейера.

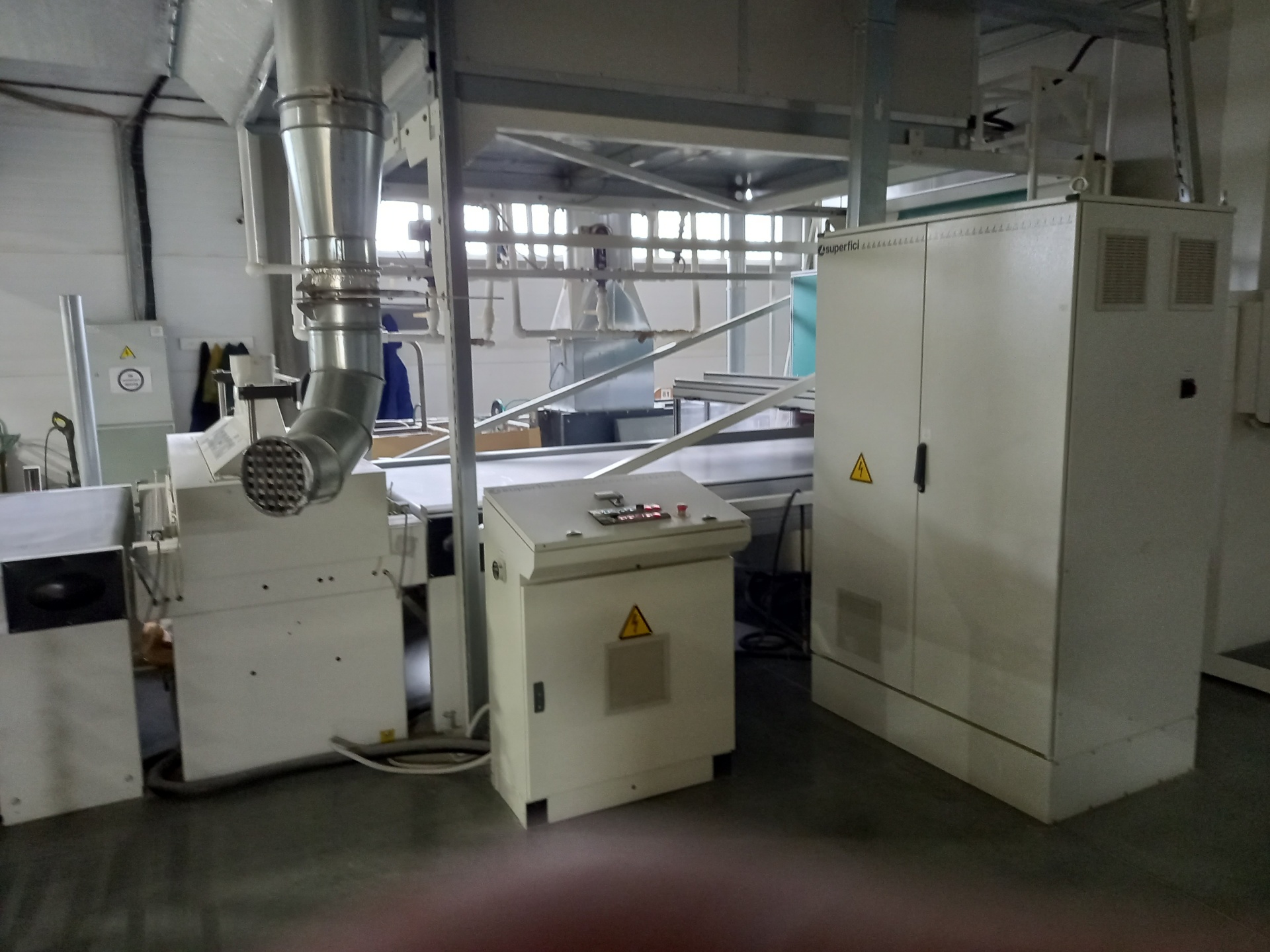

Устройство электронного управления находится внутри аппаратного шкафа, в

котором расположена вся управляющая автоматика.

ОБЩИЕ ДАННЫЕ:

Максимальные размеры заготовок:    1300*3100 мм

Скорость распыления:                     от 40 до 140 м/мин

Скорость загрузки и выгрузки:             20 м/мин

Габаритные размеры:                           13700*4000*4000 мм

Распылительный робот в данном исполнении используется для нанесения клея ПВА. В случае использования для лакокрасочных материалов необходима замена распылительных пистолетов и насоса (стоимость комплекта 20 000евро).
