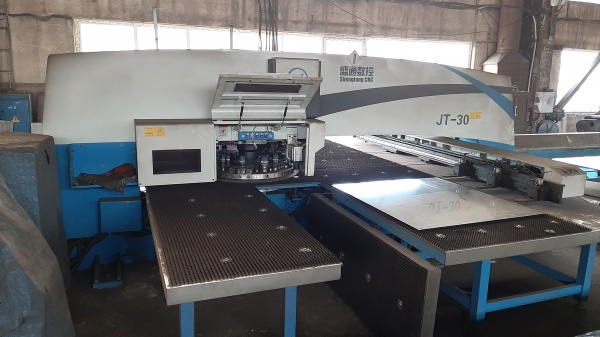

Продам Пресс электромеханический координатно-пробивной JT-30 (ширина обрабат. листа 1500мм!!!!) Б/У в Минске
80445510434
Детальное описание
Координатно-пробивной пресс с ЧПУ JT30 отличается замкнутой О-образной станиной, револьверным магазином на 30 инструментов, усилие 300 кН, способен пробивать отверстия в конструкционной стали толщиной до 4 мм. Принцип действия основан на управляемой ЧПУ ориентации револьверного магазина с пуансонами и матрицами, для выбора нужного инструмента и приведении его в движением усилием гидравлического поршня. Перемещение листа производится двумя пневматическими зажимами, перемещающими лист по щеточно-роликовому столу в 2-х координатах. Применяется на предприятиях, связанных с листообработкой, таких как: производство дверей, электрошкафов, корпусных изделий из тонколистового металла и т.д.
№ п/п | Наименование | Значение | Ед. изм. | Примечания |
1 | Максимальное усилие | 300（30） | кН (т) | |
2 | Тип станины | Замкнутая «О»-образная | ||
3 | Перемещения по координатам | X, 2500 | мм. | С перехватом 5000 мм. |
Y, 1500 | мм. | |||
4 | Наибольшая толщина пробивки | 4 | мм. | |
5 | Наибольший диаметр инструмента | Φ88.9 | мм. | Ориентировочно |
6 | Наибольшая скорость пробивки | 280 | уд./мин. | |
7 | Количество пневматических прижимов | 2 | шт. | |
8 | Количество контролируемых осей | 4 (X,Y,Z,T) | шт. | |
10 | Стойкость инструмента | 50 000 | уд. | |
11 | Типы инструментальных станций | A, B, C, D. | По согласованию | |
12 | Конструкция стола | Щеточно-шариковый стол | ||
13 | Максимальная скорость подачи | X, 80 | м/мин. | |
Y, 80 | м/мин. | |||
14 | Скорость вращения барабана | 30 | мин-1 | |
15 | Точность позиционирования | ±0.1 | мм. | |
16 | Максимальный вес листа | 150 | кг. | |
17 | Установленная мощность | 15.5 | кВт | |
18 | Давление в пневмоситсеме | 0.55 | мПа | |
19 | Напряжение питающей сети | 380±5% | В | |
20 | Габаритные размеры (д×ш×в) | 5×5×2,1 | м |
Производители основных комплектующие станка:
Наименование | Производитель |
Система ЧПУ | Syntec (Тайвань) или Siemens (Германия) |
Направляющие качения | TBI (Тайвань) или ROUST (Германия) |
ШВП | TBI (Тайвань) или ROUST (Германия) |
Муфта сцепления-тормоза | OMPI S.r.l. (Италия) |
Электромагнитные клапаны | ARK/Delxi (Китай) |
Компоненты пневматики | ARK/Delxi (Китай) |
PLC (Контроллер) | Omron (Япония) |
Бесконтактные датчики | Omron (Япония) |
Блок питания | Тайвань |
Серводвигатели | Panasonic (Япония) |
Электроавтоматика | Schneider electric (Германия) |
Создано 17.05.2024 Изменено 24.09.2024
