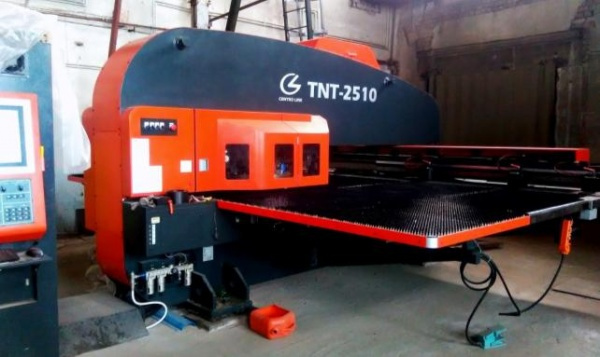

Продам Электромеханический координатно- револьверный вырубной пресс с ЧПУ TNT 2510-45-4i производства «Centro line» Б/У в Домодедово

Поз.№

Описание

Коли-чество, шт.

1

Электромеханический координатно-револьверный вырубной пресс с ЧПУ

Фирма «Centro Line», модель «TNT-2510-45-4i» с револьвером на 45 позиций,

включая стандартное оснащение:

1

Макс. размер обрабатываемого листа (без перехвата)

- 1 250 х 2 500 мм (без повторного позиционирования)

- 1 250 х 5 000 мм (с перехватом)

Толщина  обрабатываемого листа  0,5 - 3,2 (6,4) мм

Максимальный вес листа – 50 кг (режим F1) - 150 кг (режим F4)

Координатные перемещения:

Перемещение по оси Х – 2 500 +/- 10 мм

Перемещение по оси Y – 1 270 +/- 10 мм

Максимальная скорость перемещения:

по оси Х - 100 м/мин

по оси Y - 80 м/мин

Макс. диагональная скорость перемещения по осям Х и Y - 128 м/мин

Макс. скорость вращения поворотного (индексного) инструмента - 60 об/мин

Привода (двигатели) подач по осям X-Y фирма Yaskawa (Япония)

Точность при пробивке отверстий согласно теста Производителя :

Макс. отклонение положений отверстий по осям X и Y - +/- 0,1 мм

Макс. отклонение межцентрового расстояния между отверстиями

по осям X и Y - ± 0,05 мм

Макс. угловое отклонение поворотного (индексного) инструмента, макс. - ± 0,1 град.

1.1

Электромеханический силовой привод ударного механизма

с технологией энергосбереженияEcoServoPunch ®:

1

Усилие вырубки - 200 кН (20 тонн)

Программируемый ход бойка - до 35 мм

Точность позиционирования бойка по высоте ± 0,01 мм

Привод (двигатель) ударного механизма фирма Yaskawa (Япония)

Макс. число ударов (ходов) при маркировке:

- 900 уд/мин (0,5 мм шаг, ход бойка 1,4 мм)

Макс. число ударов (ходов) пробивки при межцентровом расстоянии:

1 мм - 700 уд/мин (ход 5 бойка мм, шаг 1 мм)

25 мм - 350 уд/мин по оси Y  и 400 уд/мин по оси X (ход бойка 5 мм, шаг 25,4 мм)

250 мм - 250 уд/мин (ход бойка 5 мм, шаг 250 мм)

1.2

Револьвер на 45 позиций, в базовой конфигурации включает:

Станции для установки фиксированного (f) инструмента типоразмера Thick Turret (21 х Af, 16 x Bf, 2 x Cf, 1 x Df, 1 x Ef)

41

Станции для установки поворотного (индексного -i) инструмента Thick Turret (2 х Bi + 2хCi)

4

Примечание 2: Вырубной и формовочный инструмент с держателями

не включены и заказываются ОТДЕЛЬНО.

Максимальное время смены инструмента -  1...3 сек

Скорость вращения револьвера - 30 об/мин

Рабочий просвет револьвера - 25 мм

Максимальный диаметр при пробивке – D Ø 89 мм  и Е Ø 114 мм

1.3

Пневматический зажим листа - с датчиком наличия листа.

Усилие зажима - 250 кг каждый.

3

1.4

Щёточный стол для обработки листа  макс. размера 1 250 х 2 500 мм - без перехвата

c выдвижными шариковыми опорами (12 шариков на стороне загрузки, 6 на стороне выгрузки, управление пневматическое).

1

1.5

Система контроля положения инструмента в револьвере –

Tools Jammping Detection.

1

1.6

Упор для позиционирования листа при загрузке

1

1.7

Программируемая система смазки инструмента воздушно-масляным туманом –  Oil Mist Lubrication.

1

1.8

Система съёма и установки станций в револьвер - Tool Balancer.

1

1.9

Система ЧПУ тип CLNC-M600 (коды управления ISO/EIA)

1

Цветной  17”  LCD TFT сенсорный дисплей

1

Клавиатура и мышь - MCE RHS

1

Система управления c функциями Human-machine-interface (HMI) и MainControlEnclosure(MDE), вкл. встроенный Промышленный Компьютер и пакет программ для управления прессом, архивирования данных, расширенной диагностики и поиска неисправностей под управлением ОС Linux:

- Программная память - 4 MB

- Основная память 4GB - карта памяти CF

- Память параметров инструмента на 300 позиций

- 7 стандартных  рабочих модулей (пробивка, формовка, нибблинг, ролл-форминг и т.д.) с ГРАФИЧЕСКОЙ задачей и корректировкой рабочих параметров непосредственно с ЧПУ.

- 2хUSB 2.0 интерфейс для ввода данных

1

- Интерфейс Ethernet для подключения к LAN локальная сеть.

1

- Количество программируемых инструментов:

пробивных - 99 шт.

формовочных - 297 шт.

надрезающих - 99 шт.

маркировочных - 99 шт.

отрезных - 99 шт.

роликовых - 20 шт.

- Дополнительные (сервисные) функции:

- Система самодиагностики.

- Встроенный счетчик / таймер.

(a) Настройки скорости для дневной / ночной смены.

(b) Автоматическая защита инструментов от поломки.

(c) Автоматическая индивидуальная  регулировка скорости и параметров

 для осей  X, Y, T, C, A.

(d) Функция защиты зажимов.

1.10

Система контроля положения зажимов листа

1

1.11

Мобильная (выносная) педаль и дополнительный пульт управления для быстрой блокировки зажимов.

1

1.12

Централизованная автоматическая система смазки направляющих бойка.

Объём бака – 2,5 л.

1

1.13

Понижающий трансформатор 3 х 220 В-3 х 380 В, для работы в сетях 3 х 380 В, 50 Гц

1

1.15

Техническая  документация пользователя на русском языке (каталог электрических схем и альбом запасных частей на английском языке).

2

Программное обеспечение

Система программирования Metalix СNC CAD - для подготовки рабочих программ

 на отдельном РС (включая СD диск, ключ защиты данных и руководство пользователя на русском языке).

1

3

Параметры подключения: электропотребление, расход и параметры сжатого воздуха

Суммарная электрическая мощность при подключении - 35 кВА

Средняя потребляемая мощность  - 4 - 6 кВт

Макс. расход сжатого воздуха - 5 л /сек при норм. условиях

Давление сжатого воздуха, минимум - 6 атм

4

Данные по габаритам и весу пресса

Ширина х глубина х высота - 5 120 х 4 380 х 2 500 мм

Суммарная масса пресса - ориентировочно 18 000 кг
