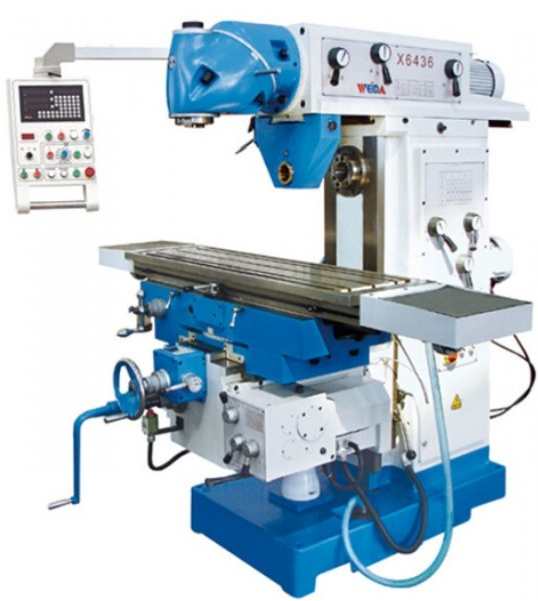

Широкоуниверсальный фрезерный станок X6436 с УЦИ ( три оси) стол 1650 мм×360 мм аналог 6Т82Ш, 6Т83Ш
Назначение и устройство машины
Универсальный фрезерный станок с поворотной головкой был разработан для фрезерования метизов.
Универсальный фрезерный станок с поворотной головкой включает в себя универсальную поворотную головку, основание, колонну, колено, стол, вращающийся под, главный двигатель, коробку передач, раму, систему охлаждения, смазочную систему, электрическую систему и т.д.
| № | Техническая характеристика | Параметры | |
| 1 | Конус шпинделя | ISO50 | |
| 2 | Расстояние между конусом шпинделя и поверхностью стола | 0～400 мм (0 ~ 15 - 3/4") | |
| 3 | Расстояние между конусом шпинделя и рамой | 175 мм (6 - 7/8") | |
| 4 | Скорость вращения шпинделя | 58 ~ 1800 об/мин (50Гц);70 ~ 2160 об/мин (60Гц) 60~1750 об/мин (50Гц) (универсальная поворотная головка) 72~2100 об/мин (60Гц) (универсальная поворотная головка) | |
| 5 | Размер стола | ||
| 1650 мм×360 мм (64 - 48/50"×14 - 3/16") | |||
| 6 | Углы отклонения стола ( по осям X,Y, Z ) | 1000 мм (39 - 3/8") /1300 мм(51 - 9/50") (по горизонтали) | |
| 300 мм (11-13/16") (поперечный) | |||
| 400 мм (17 - 3/4") (по вертикали) | |||
| 7 | Максимальный угол вращения стола | ±35° | |
| 8 | Скорость автоматической горизонтальной, вертикальной и поперечной подачи стола | 22 ~ 420 мм/мин (7/8" ~ 16-1/2" )(50Hz) （X） 22 ~ 393 мм/мин (7/8"~ 15-1/2" )(50Hz)（Y） 6 ~ 112 мм/мин (1/4"~ 4-7/16" )(50Hz) （Z） скор. подачи 1290 мм/мин (50-3/4") (50Hz) （X） скор. подачи 1205 мм/мин (47-1/2") (50Hz)（Y） скор. подачи 342 мм/мин (13-7/16") (50Hz)（Z） 26 ~ 505 мм/мин (1" ~ 19-7/8" )(60Hz) (X） 26 ~ 470 мм/мин (1"~ 18-1/2" )(60Hz)（Y） 8 ~ 135 мм/мин (5/16"~ 5-5/16" )(60Hz) （Z） скор. подачи 1548 мм/мин (60-15/16") (60Hz)（X） скор. подачи 1446 мм/мин (57") (60Hz) （Y） скор. подачи 410 мм/мин (16-1/8") (60Hz)（Z） | |
| 9 | Отклонение рамы | 500 мм (19 - 5/8") | |
| 10 | Мощность главного двигателя | 4 квт | |
| 11 | Общие размеры (длина-ширина-высота) | 2070 мм×2025 мм×2020 81 - 1/2"×79 - 3/4"×79- 1/2" | |
| 2070 мм×2550 мм×2020 81 - 1/2"×100 - 39/100"×79- 1/2" | |||
| 12 | Масса нетто（примерная） | 2480 кг | |
| Технические характеристики могут быть улучшены и изменены без предварительного уведомления. | |||
