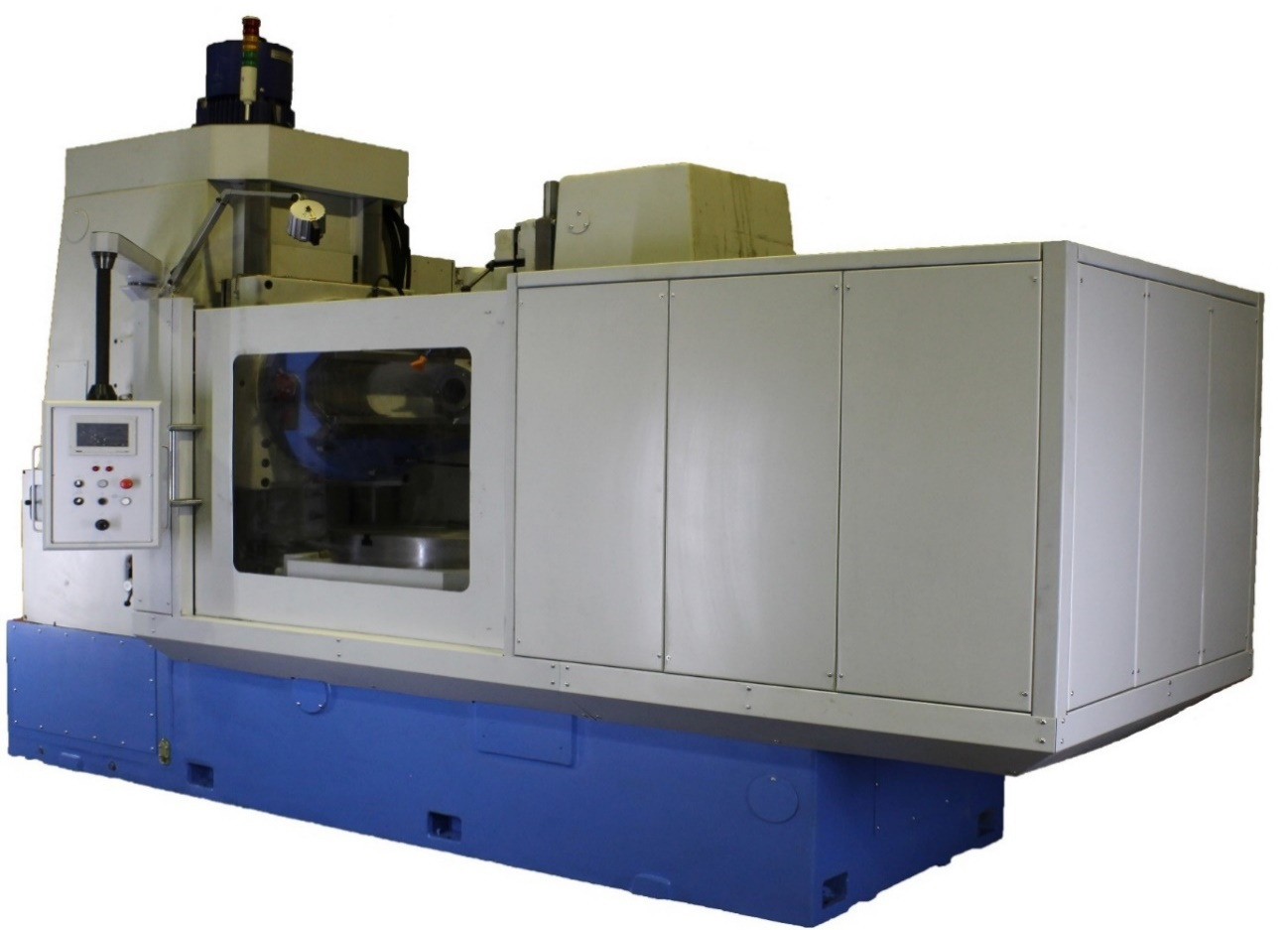

Зубофрезерный станок модели 53А11 - Продам в Москве

Параметр

Значение

Наибольший диаметр обрабатываемого зубчатого колеса (прямозубого), мм.

1250

Наибольшая длина вертикального перемещения фрезерного суппорта, мм.

650

Наибольший модуль обрабатываемых зубчатых колес, мм.

16

Наибольший угол наклона зубьев обрабатываемых колес, град

±45

Диаметр стола, мм

1000

Размер конуса отверстия фрезерного шпинделя

Морзе 6

Наибольший диаметр устанавливаемой червячной фрезы, мм

225

Наименьшее число  нарезаемых зубьев

12

Наибольшая величина вертикального перемещения суппорта при наибольшем диаметре нарезаемого колеса и угле наклона, мм

30°

45°

400

300

Наибольший диаметр нарезаемого косозубого колеса, мм, при угле наклона:

30°

45°

1000

600

Расстояние между осями стола и фрезы, мм

наименьшее

наибольшее

100

750

Расстояние от плоскости стола до оси фрезы, мм:

наименьшее

наибольшее

235

885

Наибольшая величина осевого перемещения фрезы, мм

245

Пределы частоты вращения фрезерного шпинделя, об/мин

28…270

Наибольший крутящий момент на шпинделе станка, кН∙м

2,07

Пределы величин подач, мм/мин:

вертикальной

радиальной

тангенциальной

0,15…40

0,6…17.2

0,04…19.5

Ускоренное перемещение, мм/мин:

вертикальное суппорта

радиальное стола

530

160

Диаметры устанавливаемых фрезерных оправок, мм

32, 40,50,60

Наибольшая длина устанавливаемой червячной фрезы, мм

250

Питающая сеть тип 3PEN (3PE+N)

- напряжение, В

- частота тока, Гц

380В±10%

50Гц±2%

Габаритные размеры станка, мм:

длинна

ширина

высота

4020±10%

2350±10%

2780±10%

Масса станка, кг

17000

Электродвигатель главного движения:

мощность, кВт

частота вращения, об/мин

12±10%

1000

Суммарная мощность установленных на станке электродвигателей, кВт

24.95
