Продам Станок для упаковки продукции в 4-х шовный саше пакет ZMJ-FX 350 в Москве

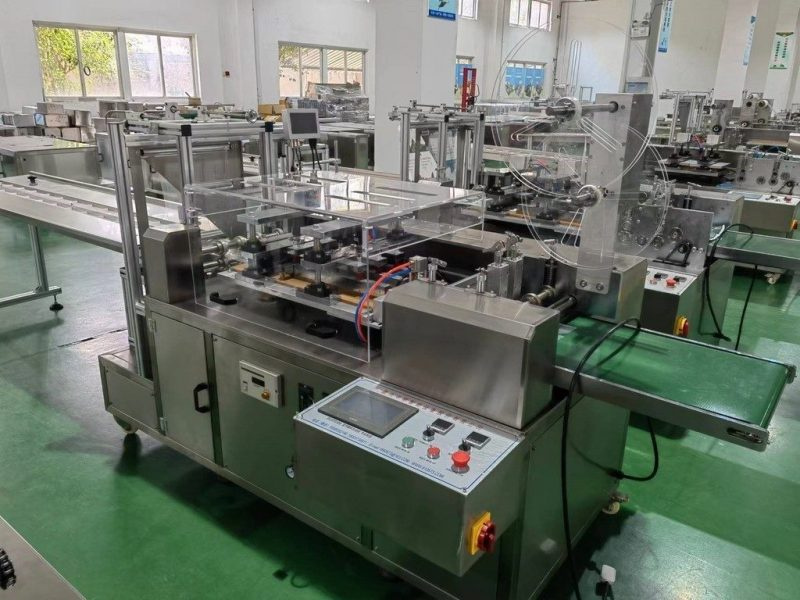

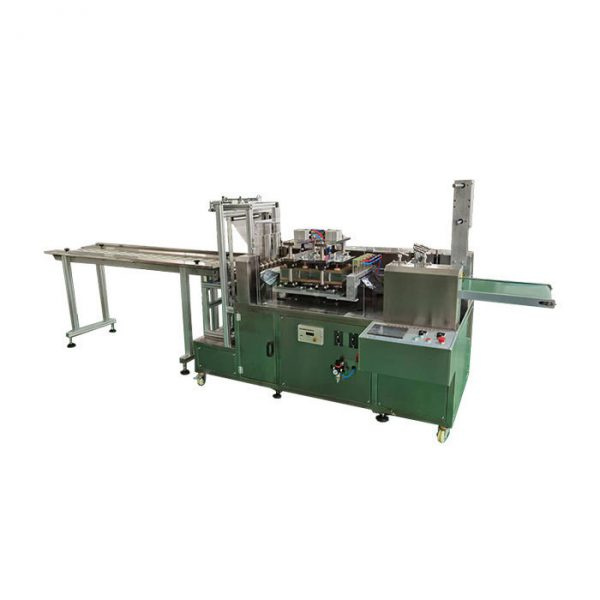

Станок для упаковки продукции в 4-х шовный саше пакет ZMJ-FX 350 Станок для упаковки продукции в 4-х шовный саше пакет ZMJ-FX 350
Производитель
Китай
Цена договорная
Нет в наличии / под заказ
Москва (Россия)
Состояние: Новый
Контакты
aristov
Александр

8 800 600-59-18

Eurasia Group - Профессиональный импорт

Россия, Амурская обл., Благовещенск (Амурская обл.), ул Горького дом 300 офис 11


Детальное описание

Станок ZMJ-FX 350 является автоматическим оборудованием для упаковки различных продуктов в 4-х шовные саше пакеты. Станок предлагает возможность настройки под различные типы и размеры продукции.

Характеристики:

  • Модель: ZMJ-FX 350
  • Тип упаковки: 4-х шовный пакет с закругленными углами
  • Производительность: 50 уп/мин
  • Длина упаковки: 130 - 140 мм
  • Ширина упаковки: До 110 мм
  • Ширина упаковочной плёнки: 350 мм
  • Диаметр рулона плёнки: 70 - 75 мм
  • Рабочее давление воздуха: 0,6 - 1 МПа
  • Размеры уплотнительного ножа: 770 х 670 мм
  • Материал пленки: PE / OPP PE/ PET / бумага / фольгированная бумага
  • Мощность запайки: 3,3 кВт
  • Мощность двигателя: 2,2 кВт
  • Питание: 220 В / 50 Гц
  • Габариты в рабочем состоянии: 4000 х 1300 х 1600 мм
  • Транспортировочные габариты: 2600 х 1900 х 1800 мм
  • Вес: 600 кг
Купить Станок для упаковки продукции в 4-х шовный саше пакет ZMJ-FX 350 в Москве

Создано 26.10.2023 Изменено 26.10.2023
