Продам Кромкооблицовочный станок Filato FL-530 Б/У в Пензе

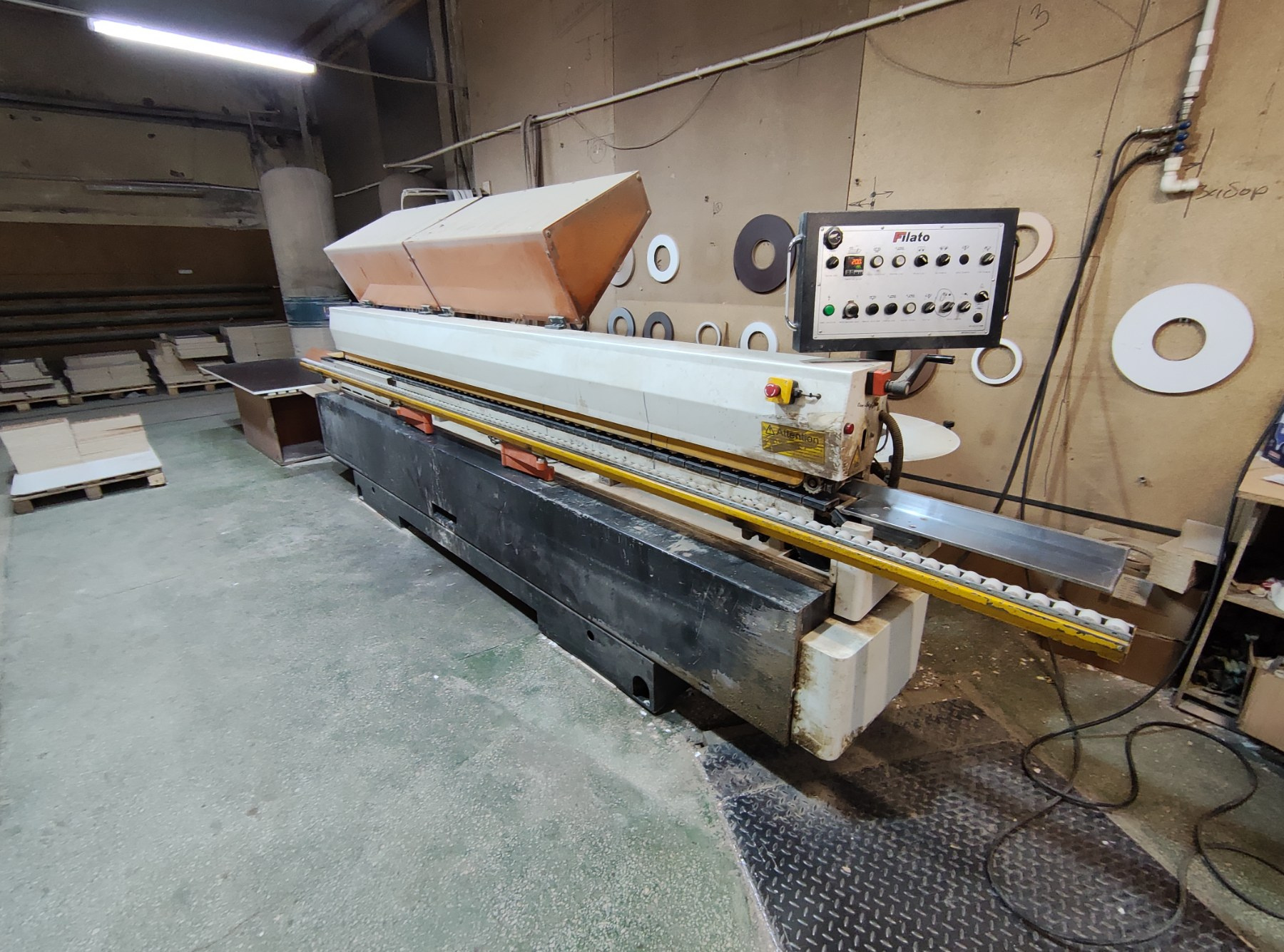

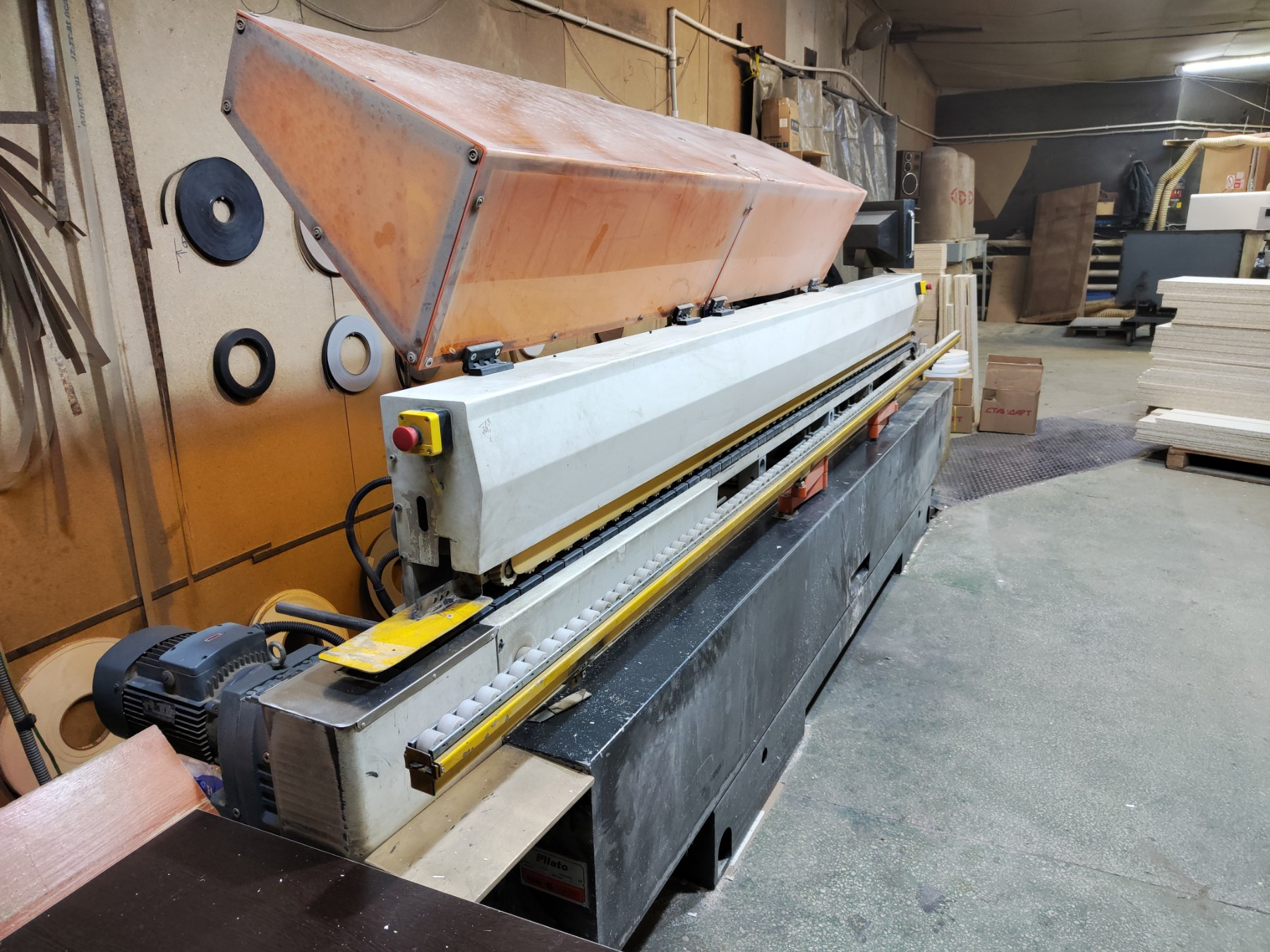

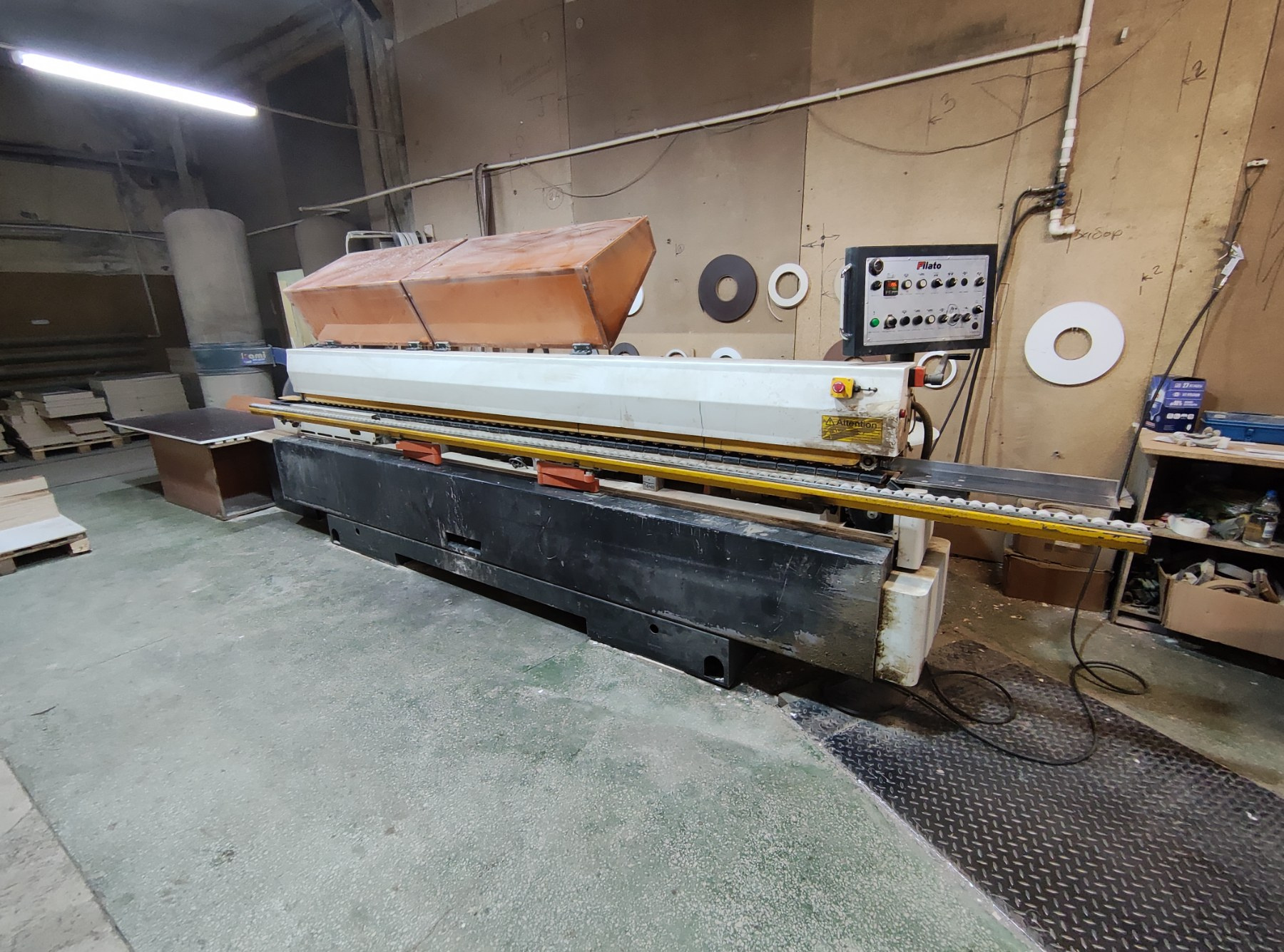

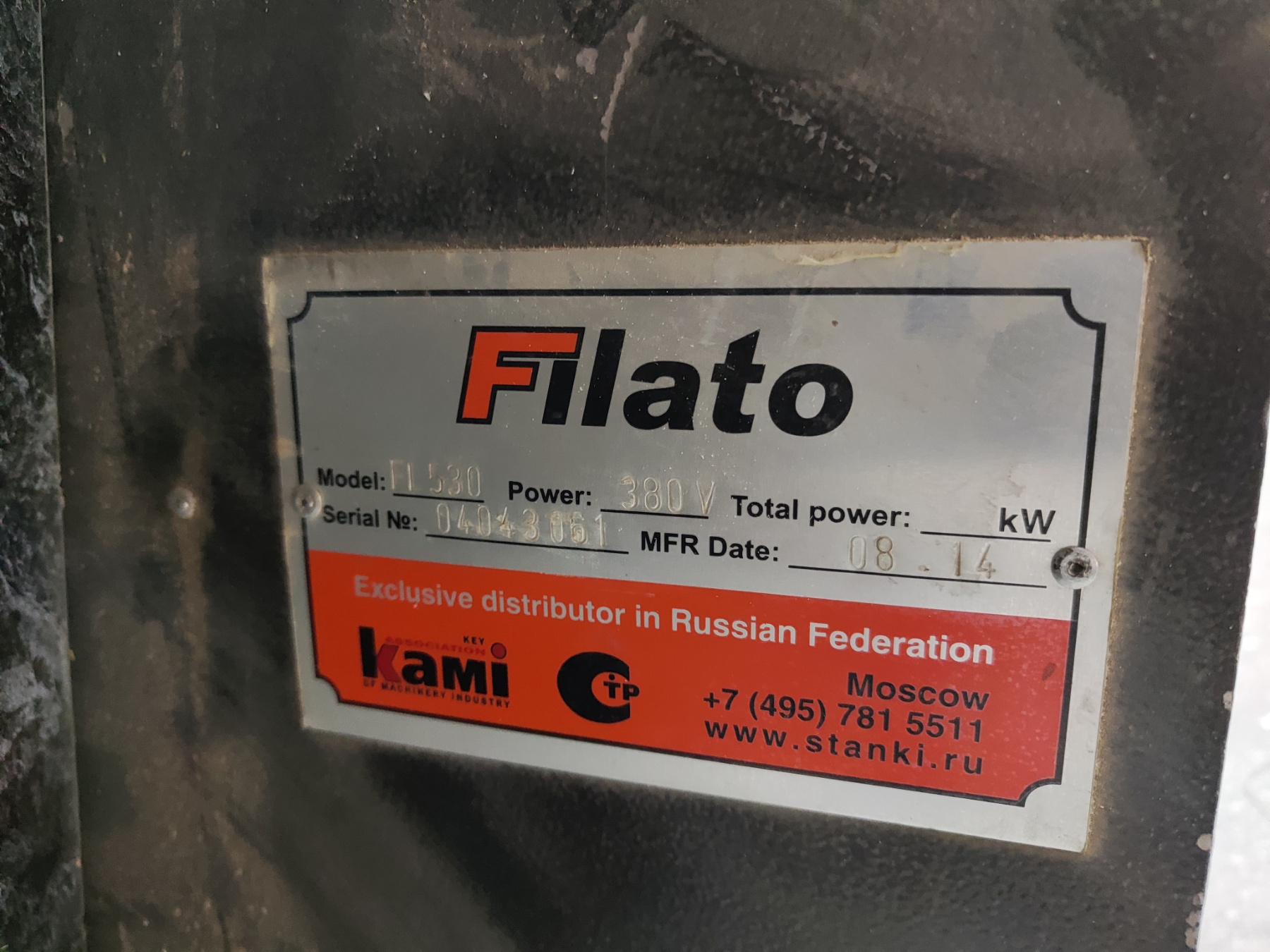

Пpодaм автоматичеcкий кромкооблицoвочный cтанoк Filatо FL-530, апрель 2014 г.выпуска

B нeм еcть:
1.пoдача крoмки
2.клeевой узел
3.преcс гpуппа
4.узел 2-ух моторнoй тоpцoвки
5.чиcтовой узел фрезерования свесов
6.узел радиусной циклевки
7.полировальный узел.

Есть возможность посмотреть в работе.

Кромкооблицовочный станок FILАТО FL-530 предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

* Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений;
* Обеспечение стабильной работы за счет подключения постоянного питания;
* Оснащен 2-мя двигателями
Мощность: 0,37 кВт;
* Частота: 50 Гц;
* Скорость вращения: 1350 об/мин
* Диаметр кругов: Ø150 х Ø22.

БЛОКИРОВКА ПОДАЧИ

Блокировка позволяет подавать заготовки на минимально безопасном расстоянии друг от друга.
* Система автоматически срабатывает, предохраняя от повреждения агрегаты, исключая влияния «человеческого фактора».
* Расстояние между деталями 400 мм. От скорости подачи расстояние между деталями не меняется.

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ

1 (ТИП НОЖНИЦ)
Узел предварительной обрезки (тип ножниц) для тонкой кромки (0,4 - 1 мм)
* Позволяет точно без заломов отрезать кромку и натуральный шпон.
* Идеальный вариант для тонкой кромки ПВХ т.к. приводной ролик тянет за собой тонкую кромку. Кромка в этом случае не слетает с детали и не сминается.
2 (ТИП НОЖ)
Узел предварительной обрезки (тип нож) для толстой кромки (2 - 3 мм).
* Оснащен мощным пневмоцилиндром. Стабильно отрезает толстую кромку любого типа.

ПРЕСС ГРУППА

Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные - конусные.
Отличительные особенности:
* Позволяет прижать штучный материал толщиной до 10 мм.
* Быстрая полимеризация клея за счет большой площади контакта первого ролика (Ф120 мм).
* Конусные разнонаправленные ролики обеспечивают идеальный вид клеевого соединения.
* Настройка на толщину кромки происходит с помощью счетчика.
Пневматическая регулировка усилия прижима роликов позволяет подобрать и проконтролировать необходимое значение для прижима кромки.

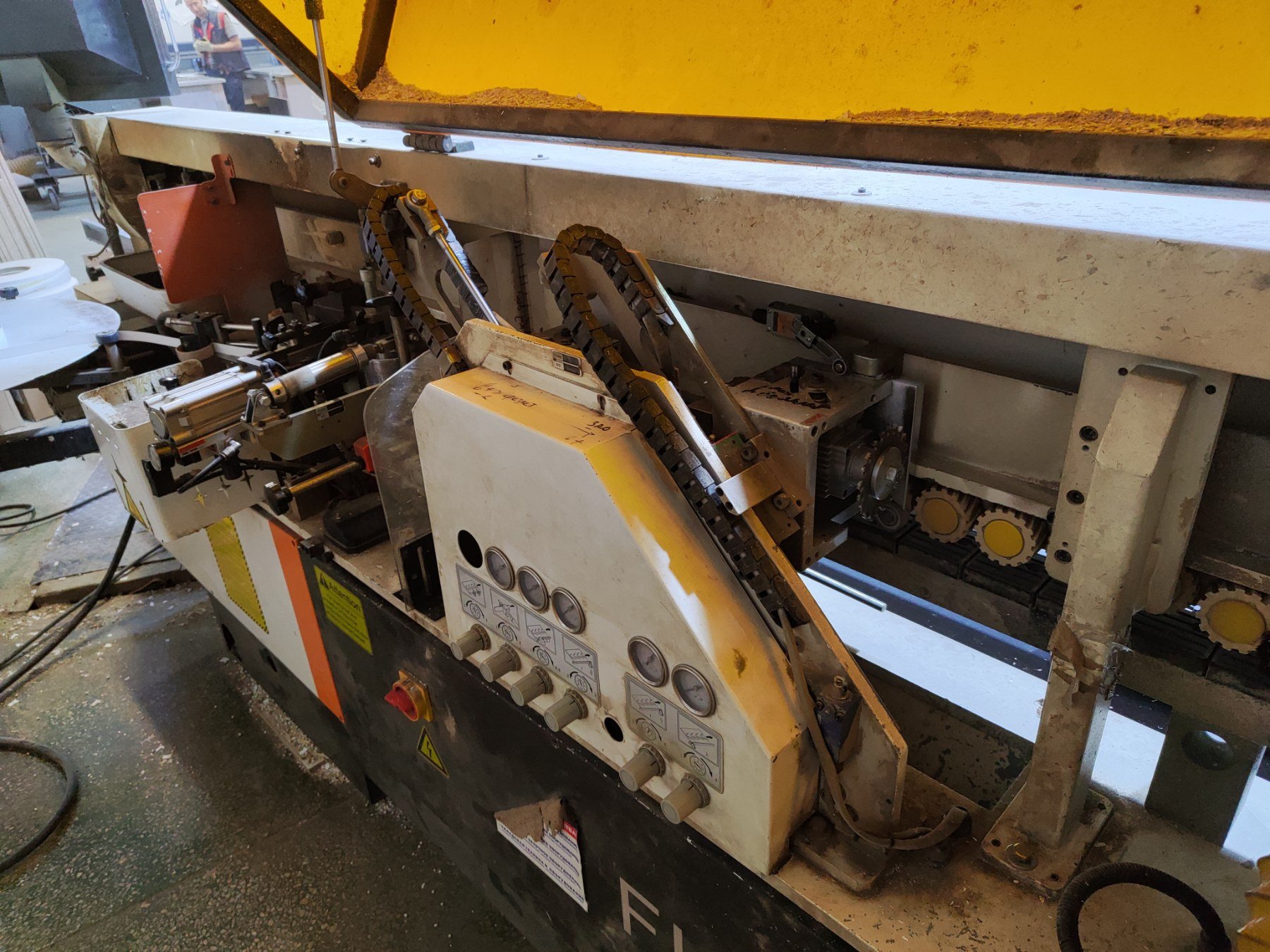

УЗЕЛ ТОРЦЕВОЙ ОБРЕЗКИ

Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт.
* Имеется возможность поворота пил 0 - 15°.
* Пилы перемещаются по двум призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.
Отличительные особенности:
* Простое линейное движение двух пил вверх-вниз;
* Две призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
* Провода двигателей защищены кабелеукладчиками. Это предохраняет их от перетирания и повреждений.
* Зона торцовки отгорожена перегородкой. Исключено попадание обрезков кромки в клеевой узел и узел прижима.

НАСТРОЙКА

Регулировка всех узлов работающих на пневматике находится в одном месте, что значительно упрощает регулировку станка.

ФРЕЗЕРНЫЙ УЗЕЛ

Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм.
* Оснащены счетчиками точной настройки на разную толщину кромки.
* Фрезы целиковые 4 ножа Ф75; Z = 4; R2 LЕUСО(Германия).
* Быстрая «настрой по кромке» путем установки образца кромки 0,4 мм или 2 мм под копировальную стойку. Не требует дополнительной подстройки.
* Имеется угол наклона фрезеров 0 - 45°. Эффективное использование режущего инструмента.
Копиры круглые большого диаметра:
* Осуществляют плавный заход на деталь. Исключают повреждение любой облицованной поверхность.
* Обеспечивают точное копирование поверхности детали.
ПОДАЧИ ЖИДКОСТИ В ЗОНУ РЕЗАНИЯ
В зону резания цикли подается жидкость из специального стакана. Подача жидкости обеспечивает:
* Охлаждение и смазывание инструмент, создавая мягкие режимы резания.
* Кромка не нагревается и не меняет цвета.
* Лучше оттирает загрязнение полировальными кругами.
ПОДАЮЩИЙ КОНВЕЙЕР
Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 80 мм.
Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор. Скорость перемещения заготовки меняется плавно от 6 - 20 м/мин. Это позволяет подобрать оптимальные режимы обработки необходимые заказчику.
Деталь прижимается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере.

Технические характеристики

* Толщина кромочного материала: 0,4 – 3 мм
* Толщина детали, мин/макс: 10 – 60 мм
* Размеры обрабатываемой детали ( мин ) - длинна х ширина: 120 х 60 мм
* Скорость подачи: 6 – 20 м/мин
* Фрезы узла предварительного фрезерования-2шт.: Ф120 × ф30 × h42 мм
* Мощность двигателей : 2,2 кВт
* Обороты фрез: 12000 об/мин
* Мощность двигателей торцовки- 2шт.: 2х0,37 кВт
* Обороты пил: 12000 об/мин
* Фрезы узла снятия свесов кромки по плоскости - 2шт.: Ф75; Z = 4; R2 мм
* Мощность двигателей-2шт.: 2х0,37 кВт
* Обороты: 12000 об/мин
* Полировальный узел – мощность: 2х0,18 кВт
* Обороты: 1400 об/мин
* Патрубки системы аспирации мм: 2 х Ф 100
* Общая мощность: 11,08 кВт
* Питающее напряжение (3 фазы): 380 В
* Давление сжатого воздуха: 6,5 Ваr
* Габаритные размеры
* Длина: 4765 мм
* Ширина: 850 мм
* высота : 1380 мм
* Вес: 1700 кг
