Продам Зубофрезерный станок с ЧПУ ZH1000/18-CNC (аналог Liebherr LC 1000) лучше 53А11 в Москве



Зубофрезерный станок с ЧПУ ZH1000/18-CNC (аналог Liebherr LC 1000) лучше 53А11
Производитель
Россия
Цена
96 500 000
В наличии
Москва (Россия)
Состояние: Новый
Контакты
89161510560
Сергей Жданович

7 (916)151 05 60
7 (800) 775 1664
7 (499) 372 3173

s80297556136

ООО «Станочный Мир»

Россия, Москва и Московская обл., Москва, Дмитровское шоссе, д. 85, офис 11


Детальное описание

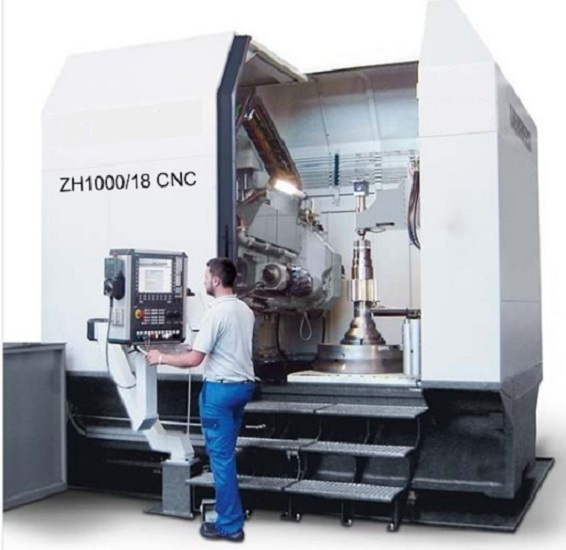

Зубофрезерный станок с ЧПУ ZH1000/18-CNC (аналог Liebherr LC 1000) лучше 53А11

Зубофрезерный станок ZH1000/18-CNC является аналогом станка немецкого производства Liebherr LC 1000, выпускается российским станкостроительным предприятием и предназначен для обработки прямозубых, косозубых и червячных зубчатых колес. Нарезание зубчатых колес производится червячной фрезой методом обкатки и дисковой фрезой методом единичного деления. Нарезание червячных колес производится методом радиального врезания или тангенциальной подачи. При условии наличия пространства для выхода фрезы, станок позволяет нарезать шевронные зубчатые колеса в автоматическом режиме гарантируя взаимное положение зубчатых венцов.

Станок работает по замкнутому автоматическому циклу или в режиме наладки.

Отличительной особенностью модели ZH1000/18-CNC является особая функциональность: управление от ЧПУ 6 осей, ход по оси Z 240-1250мм, автоматический разворот инструментального суппорта ±50°, все это позволяет с высокой точностью изготавливать шевронные зубчатые колеса, вал-шестерни, что широко используется в нефтесервисной, химической промышленности и прочих отраслях тяжелого машиностроения и промышленности.

Рабочий крутящий момент на инструментальном шпинделе станка ZH1000/18 достигает 2кН*м, что, например, в 2 раза больше, чем в станке модели 53А11.

ПараметрЗначение

Класс точности станка по ГОСТ 659-78

П

Наибольший диаметр обрабатываемых колес при наибольшем диаметре фрезы, мм.

1000

Наибольший модуль обрабатываемых колес, мм

18

Наибольшая ширина нарезаемого зубчатого венца, мм

1000

Минимальное число зубьев нарезаемого колеса

6

Диаметр стола, мм

710

Размер отверстия в столе диаметр/глубина,  мм.

225/400

Максимальная нагрузка на стол, кг

5000

Расстояние от плоскости стола до контр-поддержки изделия ,  мм.

570-870

Наибольший угол разворота суппорта, град

+/– 50

Расстояние между осями стола и фрезы, мм

40 - 625

Расстояние от плоскости стола до оси фрезы, мм

240 -1250

Макс. размеры устанавливаемой червячной фрезы, мм, длина / диаметр

350 / 240

Макс. осевое перемещение фрезы, мм

250

Конус отверстия фрезерного суппорта

ISO 50

Частота вращения инструментального шпинделя, об/мин

30-350

Частота вращения шпинделя изделия (стола), об/мин

0.3-25

Скорость осевых подач, мм/мин

вертикальная

0,01-3000

радиальная

0,01-3000

тангенциальная

0,01-1200

Наибольший рабочий крутящий момент на инструментальном шпинделе станка, кН*м

2,0

Мощность  привода инструментального шпинделя, кВт

30

Общая установленная мощность станка, кВт

65

Габаритные размеры станка (с отдельно расположенными

агрегатами и электрооборудованием), мм

длина

5400

ширина

4200

высота

4000

Масса станка (с отдельно расположенными агрегатами

и электрооборудованием), кг (не более)

   18000


Купить Зубофрезерный станок с ЧПУ ZH1000/18-CNC (аналог Liebherr LC 1000) лучше 53А11 в Москве по цене 96 500 000 руб.

Создано 11.10.2023 Изменено 05.11.2024
