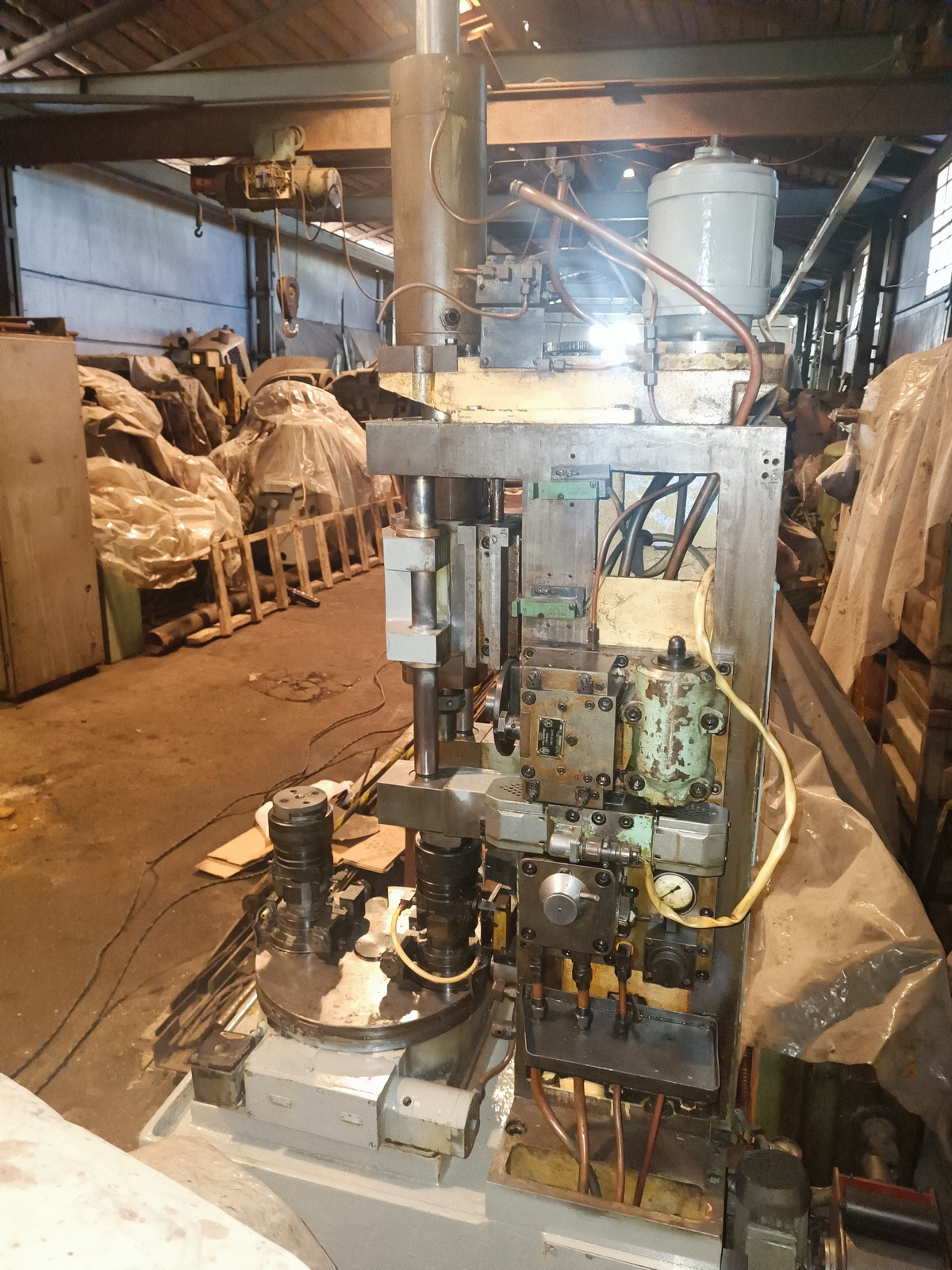

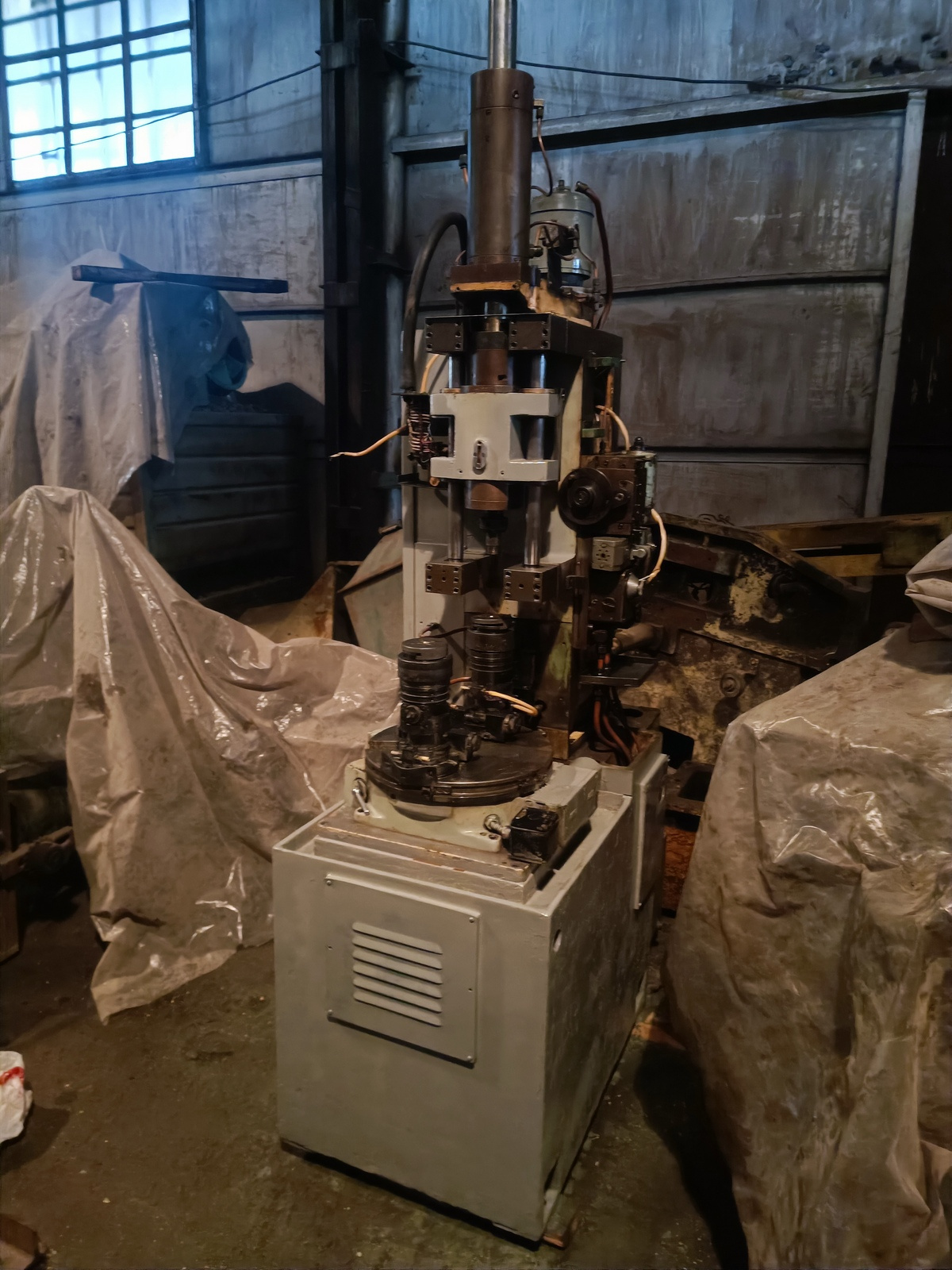

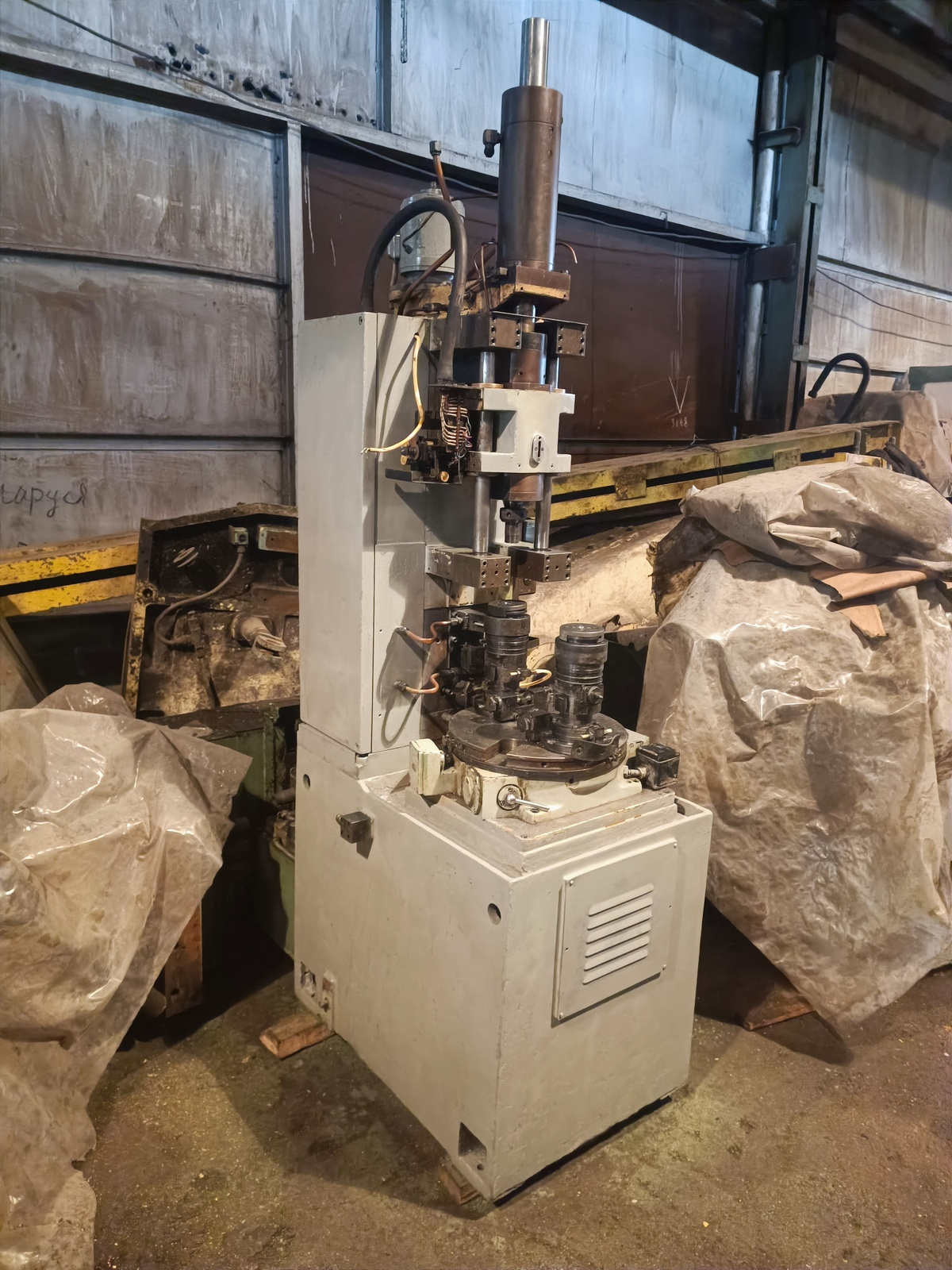

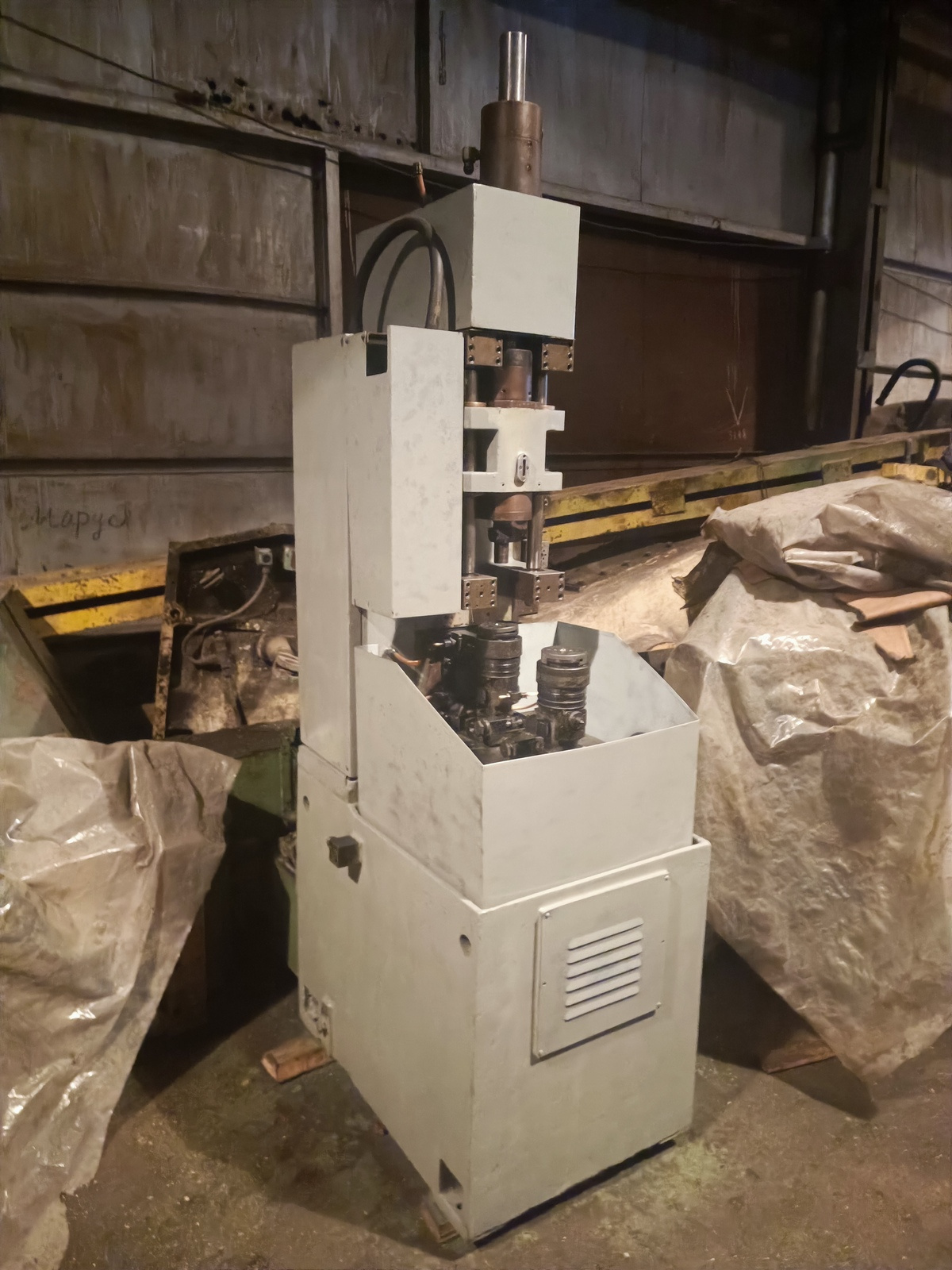

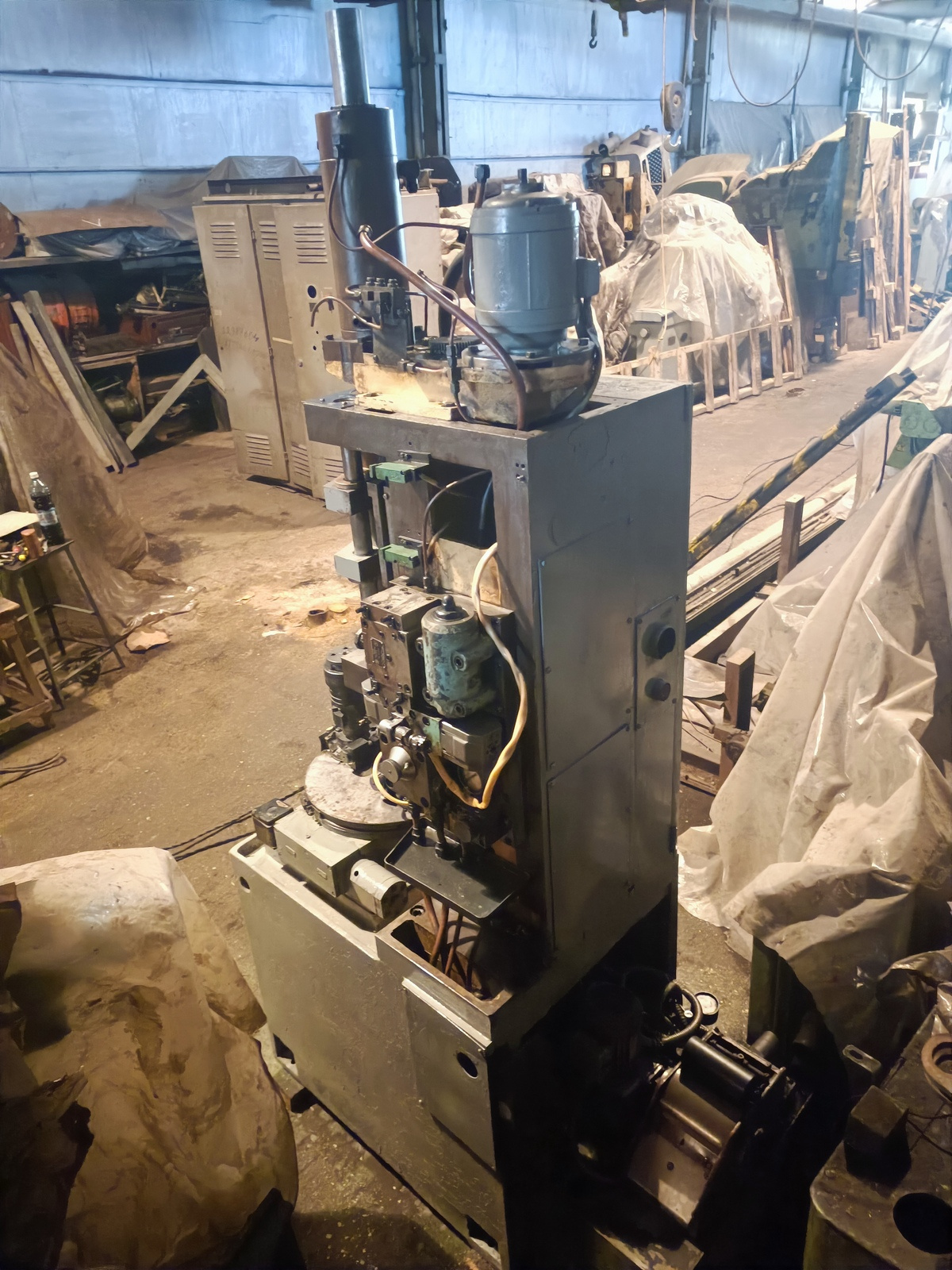

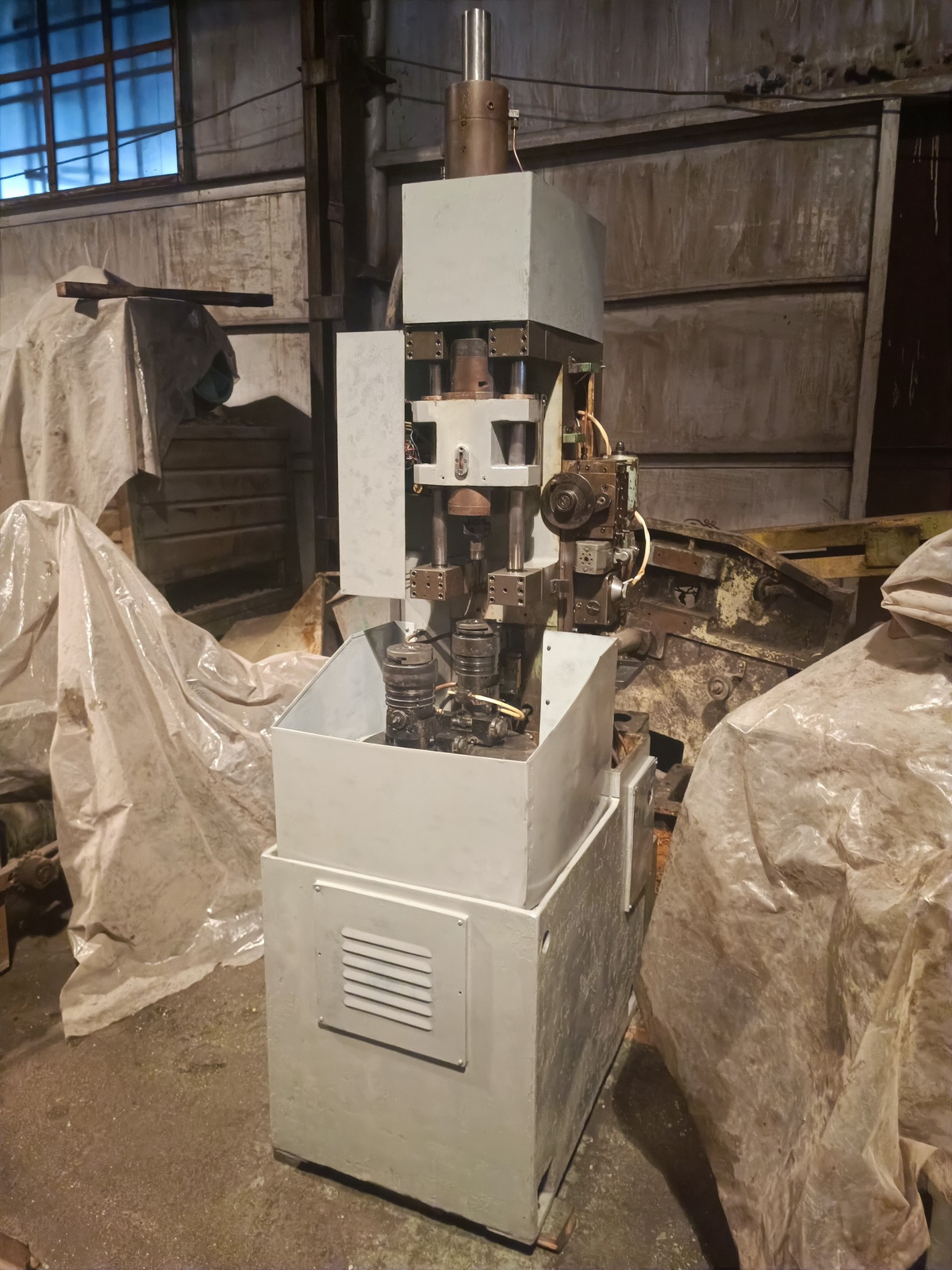

Полуавтомат 3Е820 хонинговальный вертикальный одношпиндельный Б/У - Продам в Новосибирске
Детальное описание
Назначение и область применения.
Наименование: Полуавтомат хонинговальный вертикальный одношпиндельный
Модель: 3Е820
Полуавтомат хонинговальный вертикальный одношпиндельный модели 3Е820 предназначен для хонингования точных отверстий в деталях топливной аппаратуры, в деталях типа шестерён, цилиндров, втулок и др. в условиях крупносерийного и массового производства.
На станке предусмотрены возвратно-поступательные и вращательное движения инструмента, а также радиальная подача инструмента в процессе обработки с адаптивным управлением по усилию резания.
Станок работает по полуавтоматическому циклу.
Класс точности по ГОСТ 8-82 – Н.
Завод-изготовитель
Завод по производству высокоточных станков, г. Стерлитамак
Состояние и комплектация

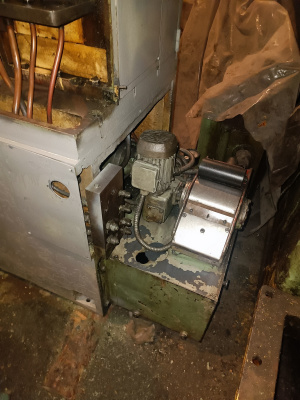

Состояние: нерабочий, механическая часть в хорошем состоянии, раскомплектован.
Комплектация: есть документация; отсутствует электрошкаф, пульт управления.
Номинальный наибольший диаметр обрабатываемого отверстия по ГОСТ 9505-73, мм | 32+0,5 |
| Наименьший диаметр обрабатываемого отверстия, мм | 8-0,2 |
| Наибольшая длина обрабатываемого отверстия, мм | 90+1 |
| Наибольший ход шпиндельной головки по ГОСТ 9505-73, мм | 200 |
| Наименьший ход шпиндельной головки, мм | 15 |
| Полный ход иглы шпинделя, мм | 32±2 |
| Количество скоростей шпинделя | 7 |
| Пределы частоты вращения шпинделя, об/мин | (180 – 1400) ±5% |
| Пределы скоростей возвратно-поступательного движения шпиндельной головки, м/с | 0 – (0,3±0,05) (бесступенчатое регулирование) |
| Габаритные размеры станка (без отдельно устанавливаемых узлов), мм: | |
| длина | 1220 |
| ширина | 660 |
| высота | 2120 |
| Габаритные размеры станка (с отдельно устанавливаемыми узлами), мм: | |
| длина | 2500 |
| ширина | 1300 |
| высота | 2120 |
| Масса станка (без отдельно устанавливаемых узлов), кг | 1180 |
| Масса станка, кг | 1890 |
| Расстояние от торца шпинделя в нижнем положении до рабочей поверхности плиты, мм | 420±10 |
| Расстояние от оси шпинделя до колонны по ГОСТ 9505-73, мм | 140+2 |
| Диаметр стола по ГОСТ 9505-73, мм | 400-1,4 |
| Расстояние от нижней плоскости основания станка до рабочей поверхности плиты, мм | 740+5 |
| Размеры базовой плиты, мм: | |
| длина | 400±2 |
| ширина | 450±2 |
| высота | 30±1 |
| Диаметр посадочного отверстия шпинделя под хвостовик инструмента (крепление жёсткое) по ГОСТ 25379-82, мм | 22Н6 |
| Размер наружной шейки шпинделя; резьба метрическая х шаг – класс точности, мм | М42х1,5-6д |
| Диаметр посадочного отверстия иглы шпинделя, мм | 10Н7 |
