Продам Модуль 2С42М в Казани
89375294317
89179243266
Детальное описание

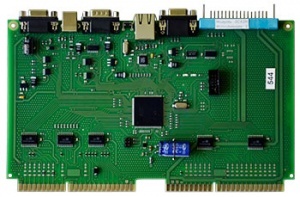

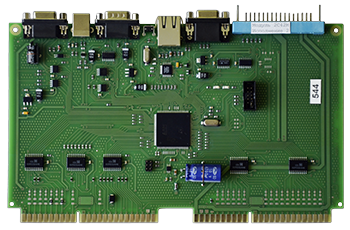

«Модуль 2С42М» предназначен для модернизации СЧПУ моделей 2С42-65, 2С42-61 и 2Р22. Заменяет процессор, платы памяти и все платы "нижнего" ряда УЧПУ
«Модуль 2С42М» предназначен для модернизации СЧПУ моделей 2С42-65, 2С42-61 и 2Р22.
Модуль заменяет собой:
* одноплатную микроЭВМ "Электроника МС 1201-02" (М2) вместе с ОЗУ с автономным питанием (субблоки SB-935), ППЗУ (субблоки SB-978), страничным ОЗУ (субблоки SB-067, SB-232);
* устройство БОСИ (субблоки SB-780, (SB-054), SB-781, SB-782, SB-783); * блок преобразователя кодов (субблоки SB-440, SB-441, SB-442, SB-443);
* блок умножения (субблоки SB-463, SB-464);
* блок уставок (субблок SB-454);
* таймер (субблок SB-445);
* блок расширения канала (субблок SB-075, SB-231).
* блоки связи с фотосчитывателем (субблок SB-466) и перфоратором (субблок SB-465).
* штатные фотосчитыватель и перфоратор. Для хранения и переноса управляющих программ используются компактные сменные модули памяти (СМП).
* нижную генмонтажную корзину
Модуль полностью эмулирует систему команд микропроцессора 1801ВМ2 и предназначена для исполнения программного математического обеспечения модернизируемой СЧПУ. Для записи математического обеспечения используется стандартный разъем USB.
Модуль имеет 2 Мб встроеной памяти для хранения технологических программ.
К модулю подключается "родной" БОСИ или компьютерный монитор.
Модуль позволяет записать две различные версии математического обеспечения и оперативно переключаться между ними.
Модуль 2С42М исп 2 представляет из себя плату стандартного размера и устанавливается в станочную магистраль (верхний ряд). В данном варианте подключения необходимо использование одного из пультов оператора (Модуль ПУ-2С42, Модуль ПУ-2Р22, Модуль ПУ-2У22). Для подключения пульта оператора необходимо распаять кабель из 4 проводов. Разъемы для кабеля включены в комплект поставки. Основное достоинство этого варианта подключения - нижняя генмотажная корзина больше не используется.
Модуль 2С42М исп 1 представляет из себя плату стандартного размера и устанавливается в логическую магистраль (нижний ряд). В данном варианте подключения возможно использование "родного" пульта операта и "родных" фотосчитывателя и перфоратора.
Для замены остальных плат УЧПУ 2С42 и 2Р22 используются:

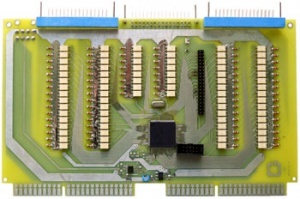

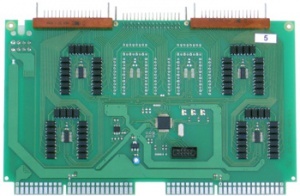

Модуль SB-069М - замена 3 плат входов
Модуль SB- 449М-2 - замена 2 плат ЦАП (4 канала)
Модуль SB- 449М-4 - замена 4 плат ЦАП (8 каналов)
Модуль SB-457М - замена 8 плат SB-457 и всех плат запитки датчиков
Модуль SB-475М - замена 2 плат выходов
Модуль SB-893М - замена 6 плат SB-893
Данные платы соединяются по последовательному интерфейсу и не используют верхнюю генмотажную корзину.
Всегда все в наличии на складе!
Отправляем транспортными компаниями: ООО "Деловые линии", ООО"Автотрейдинг", ООО "КИТ", ООО "ПЭК" по РФ.
Создано 15.01.2014 Изменено 05.02.2019
