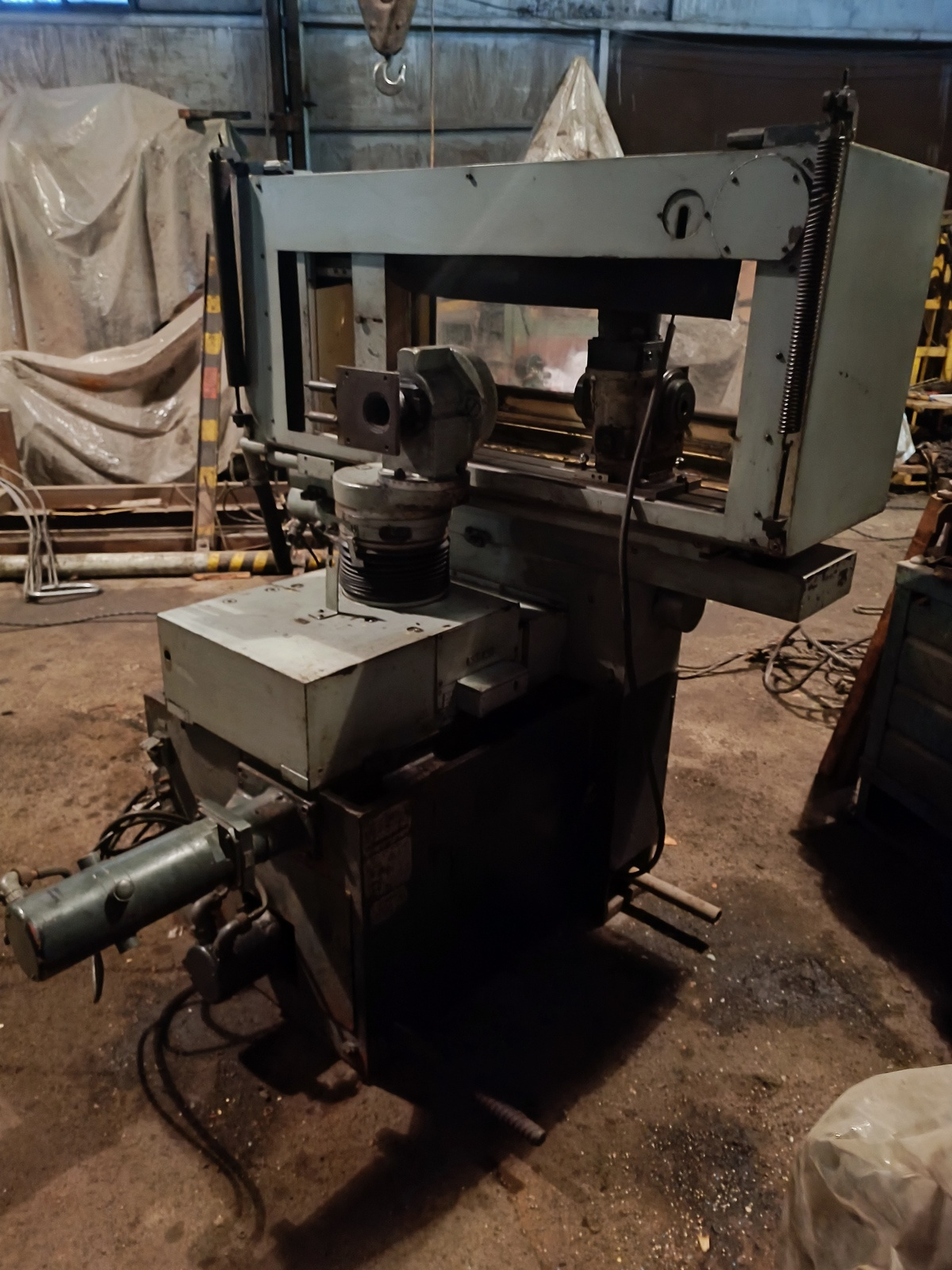

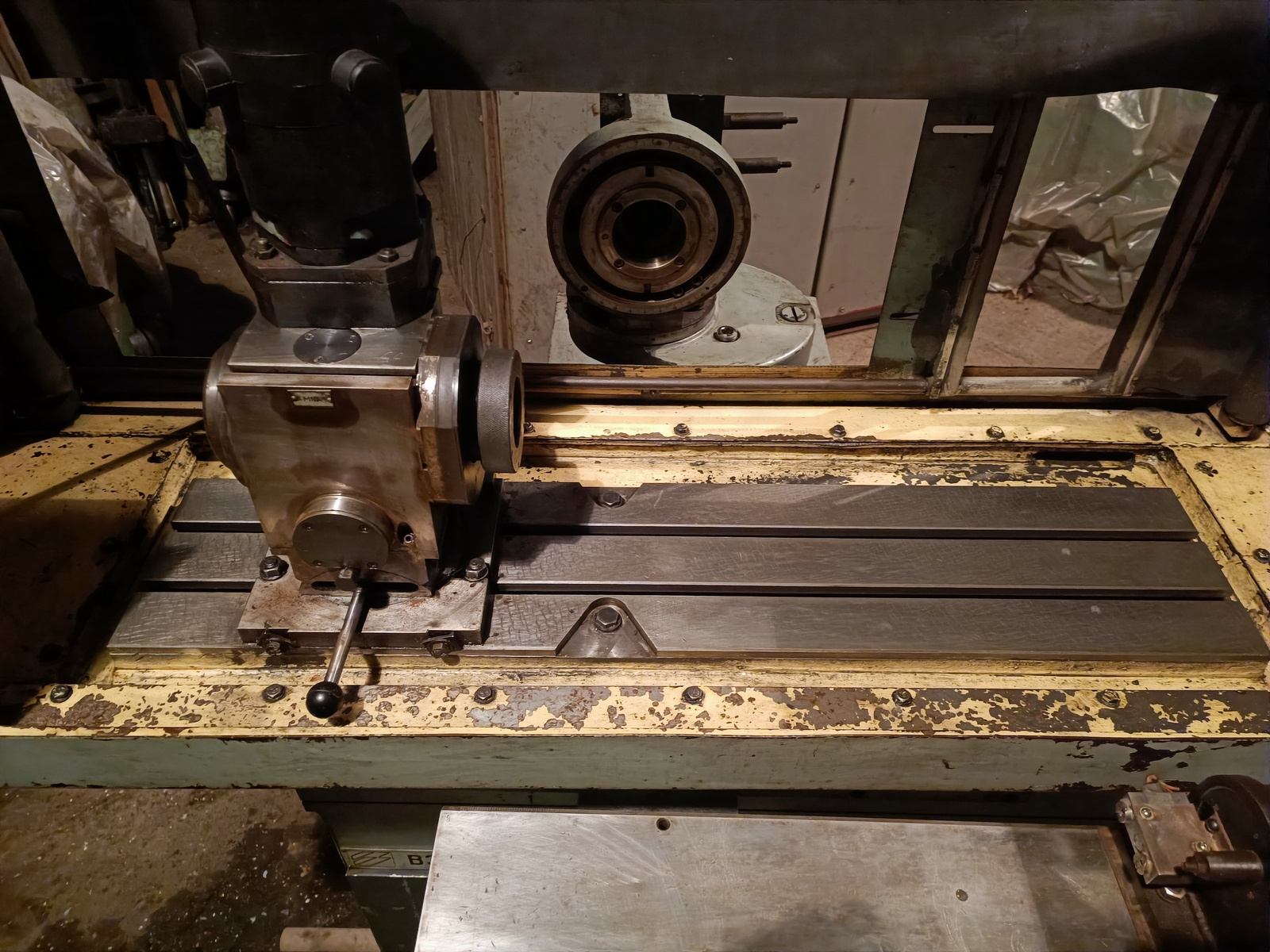

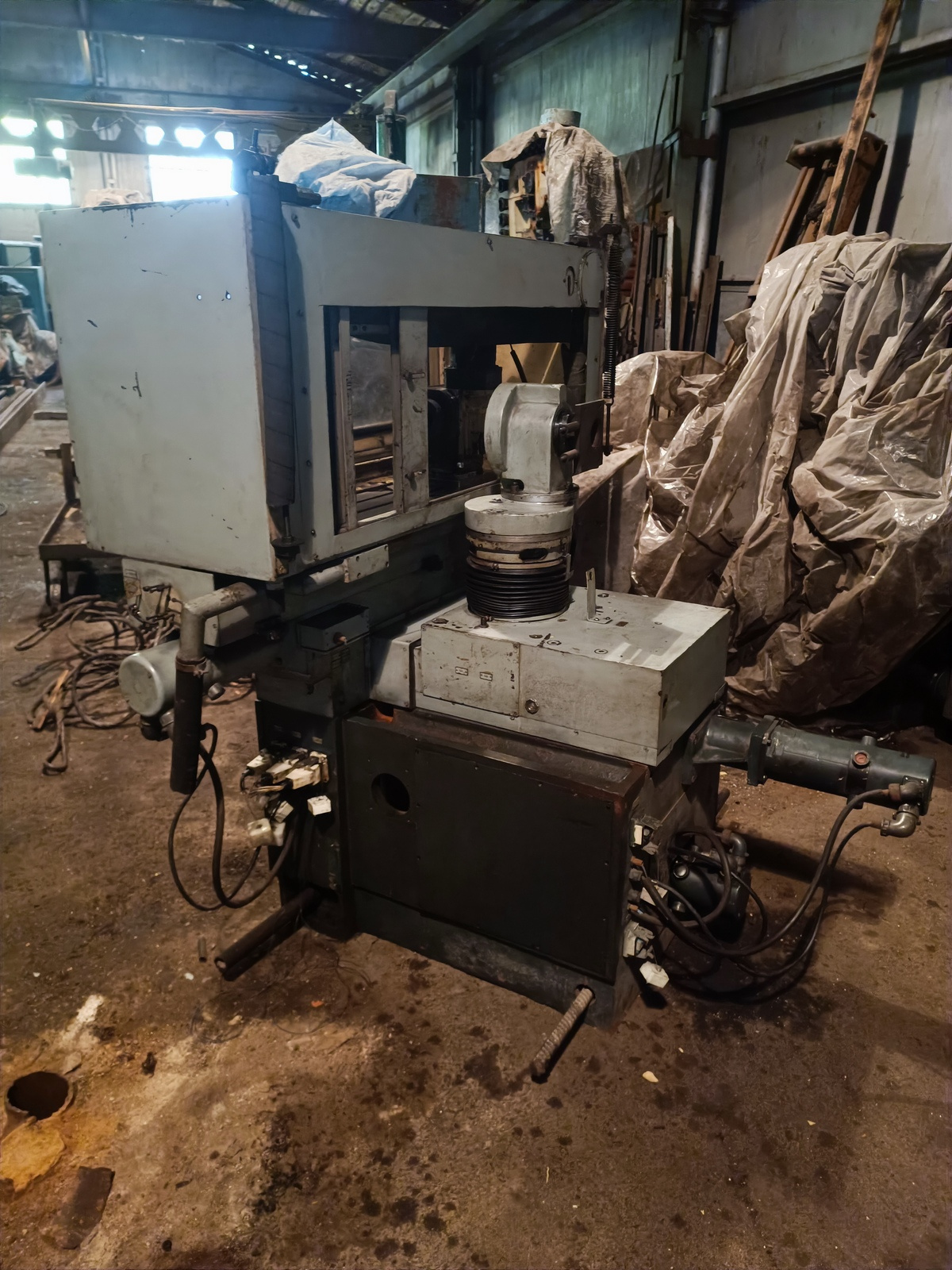

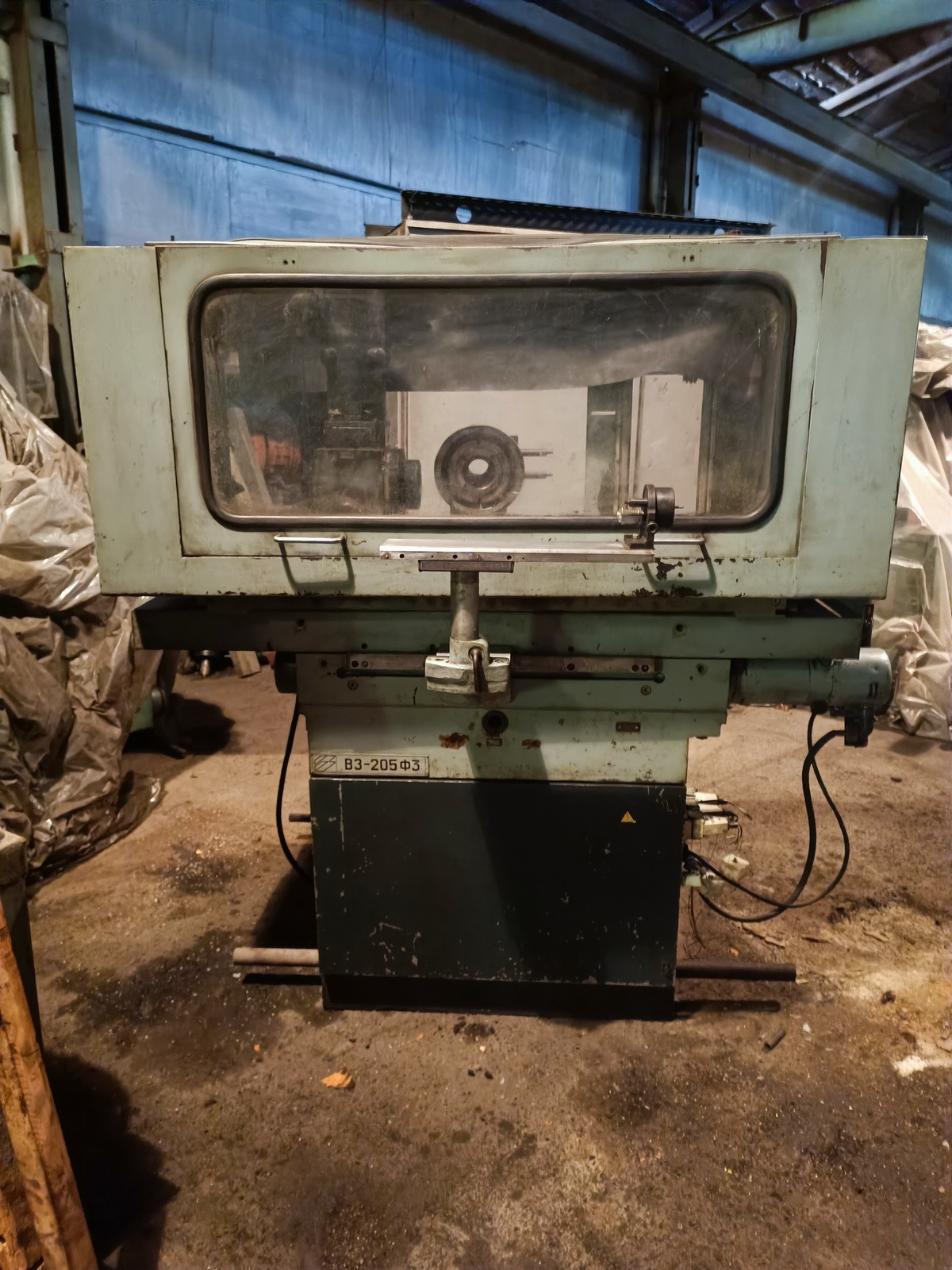

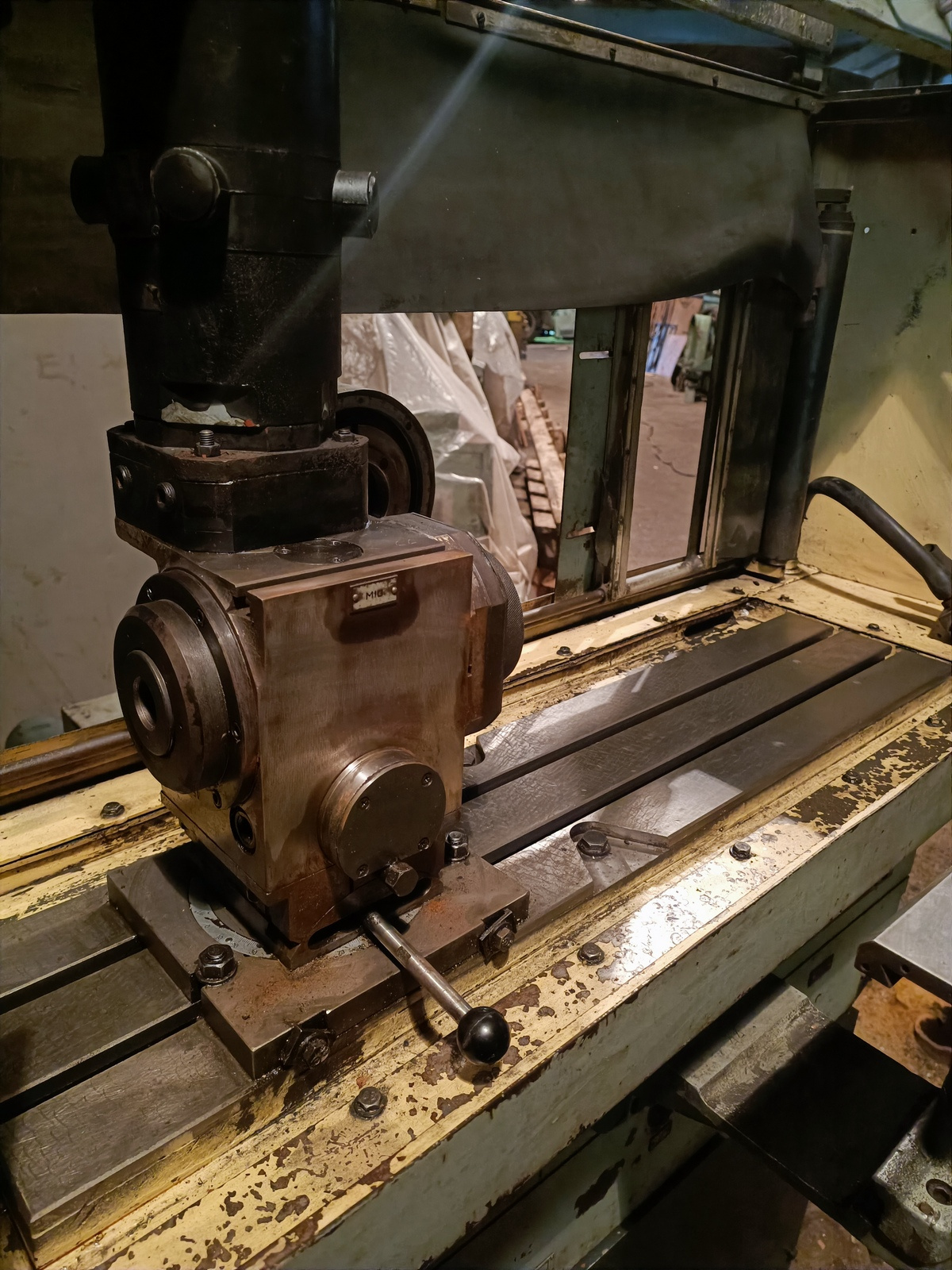

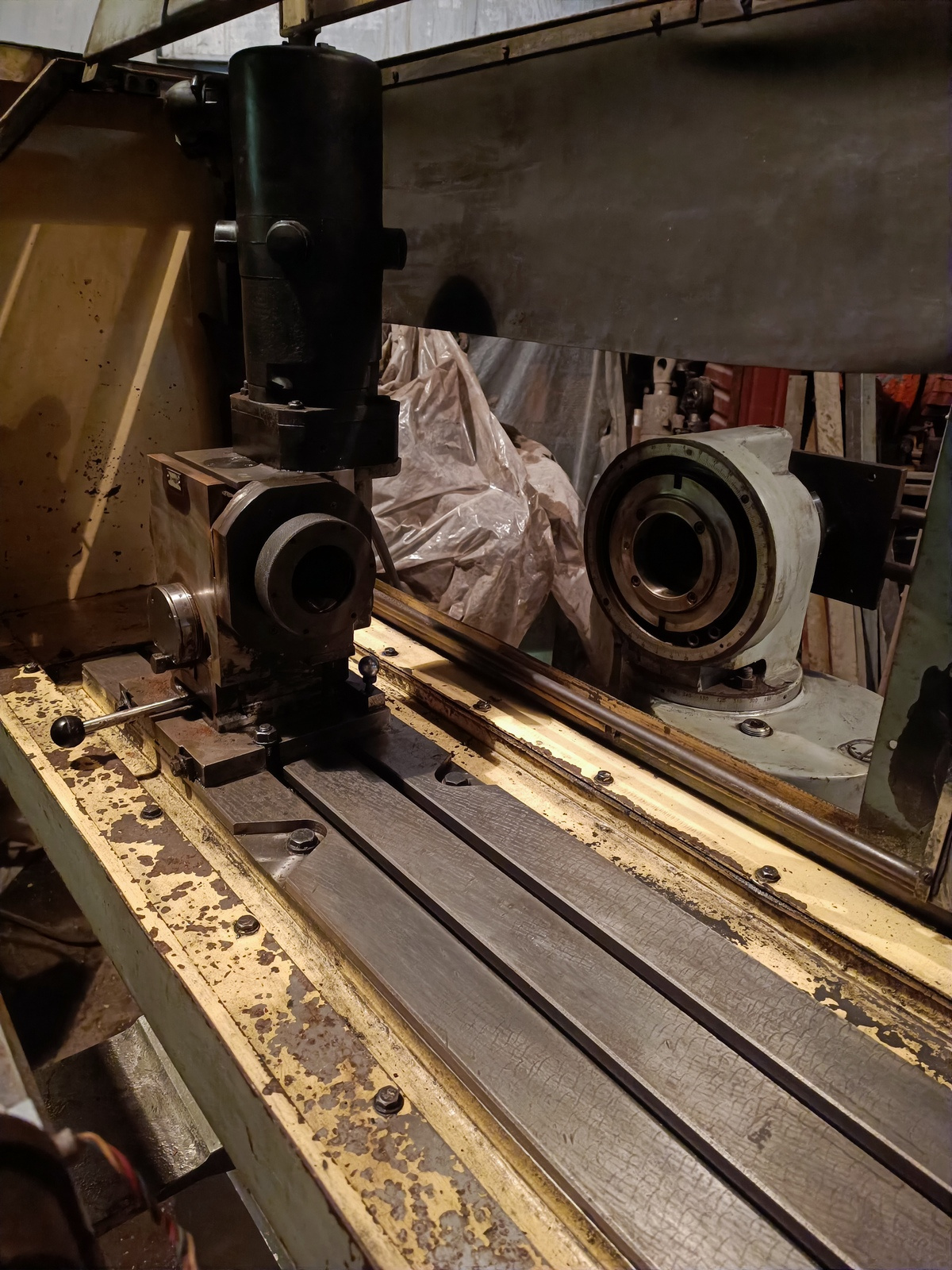

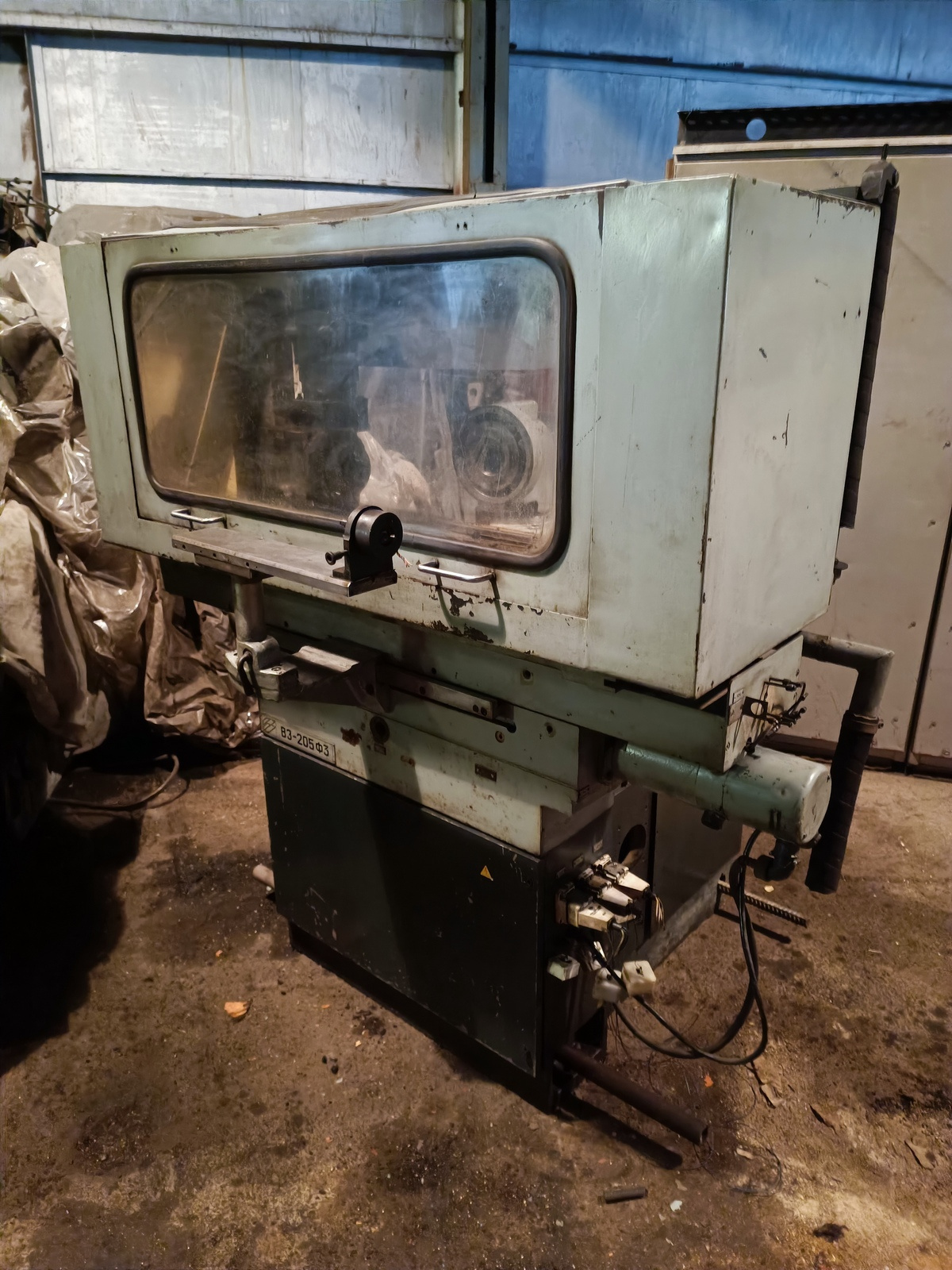

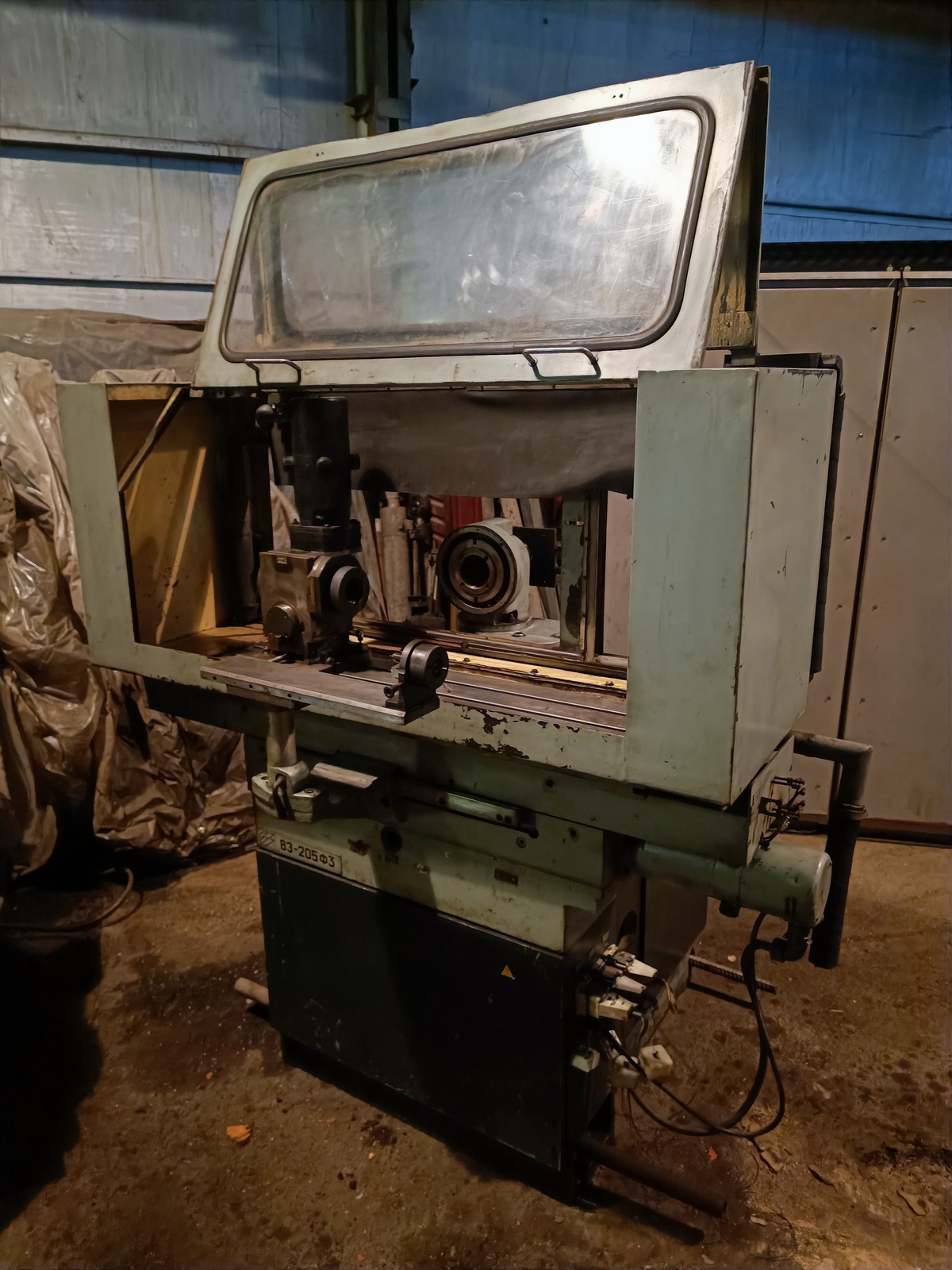

Продам Полуавтомат заточной ВЗ-205 Ф3 Б/У в Новосибирске

Производитель

Завод заточных станков имени ХХII съезда КПСС, г. Витебск (Беларусь)

Цена договорная

Новосибирск (Россия)

Состояние: Б/У

Год изготовления: 1990

Контакты

woodhead
Евгений

8(913)926-73-72

Квинта-Н

Россия, Новосибирская обл., Новосибирск, ул. Станционная 60/1

Детальное описание

Наименование: Полуавтомат заточной для задних и передних поверхностей винтовых зубьев концевых фрез с ЧПУ

Модель: ВЗ-205Ф3

Предназначен для заточки по передним и задним поверхностям винтовых зубьев концевых фрез и другого режущего инструмента эльборовыми и алмазными шлифовальными кругами в условиях единичного и серийного производства.

Класс точности: В по ГОСТ 8-82.

Завод-изготовитель

Завод заточных станков имени ХХII съезда КПСС, г. Витебск

Год выпуска

1990

Состояние и комплектация

Состояние: в хорошем состоянии, раскомплектован (нет стойки ЧПУ, заднего центра, в шкафу отсутствует один привод на двигатель, нет запчасти для установки фортуны).

Комплектация: есть документация.

Наибольший диаметр устанавливаемой заготовки, мм	360
Наибольший диаметр обрабатываемого изделия, мм	260
Наибольшая длина изделия, устанавливаемого в центрах, мм	750
Наибольший диаметр шлифовального круга, мм	200
Наибольшая окружная скорость шлифовального круга, м/с	35
Расстояние от зеркала стола до оси центров, мм	185
Наибольшее продольное перемещение стола (координата Х), мм	560
Пределы рабочих подач стола, м/мин	0,01…6,0
Наибольшее вертикальное перемещение шлифовальной головки (координата Y), мм	250 (300)
Наибольшее поперечное перемещение шлифовальной головки (координата Z), мм	230
Частота вращения шпинделя шлифовального круга, 1/мин	2240, 3150, 4500, 6300
Наибольшее поперечное перемещение шлифовальной головки с учётом эксцентричной плиты, мм	420
Размеры конца шпинделя шлифовальной головки по ГОСТ 2323‑76:
диаметр, мм	32
длина, мм	40
конусность	1 : 5
Угол поворота бабки изделия в горизонтальной плоскости, град.	360
Внутренний конус шпинделя бабки изделия по ГОСТ 15945-82	50АТ4
Внутренний конус шпинделя задней бабки по ГОСТ 25557‑82	Морзе 2 АТ7
Габаритные размеры полуавтомата с отдельно расположенным оборудованием, мм:
длина	2400
ширина	2500
высота	1900
Общая площадь в плане (с приставным оборудованием), кв.м.	6
Масса полуавтомата с отдельно расположенным оборудованием, кг	2300
Ток питающей сети:
род тока	переменный
частота, Гц	50
напряжение, В	380
Род тока электроприводов полуавтомата	трёхфазный переменный; постоянный от собственного преобразователя
Количество электродвигателей на полуавтомате	8
Электродвигатель привода шлифовального круга:
мощность, кВт	1,1/1,5
частота вращения, 1/мин	1500/300
Электродвигатель продольного перемещения стола (координата Х):
крутящий момент, Н*м	4,3
мощность при номинальных оборотах, кВт	0,45
номинальная частота вращения, 1/мин	1000
Электродвигатель поперечного перемещения шлифовальной головки (координата Z):
крутящий момент, Н*м	4,3
мощность при номинальных оборотах, кВт	0,45
номинальная частота вращения, 1/мин	1000
Электродвигатель вертикального перемещения шлифовальной головки (координата Y):
крутящий момент, Н*м	4,3
мощность при номинальных оборотах, кВт	0,45
номинальная частота вращения, 1/мин	1000
Электродвигатель вращения шпинделя бабки изделия (координата А):
крутящий момент, Н*м	2,1
мощность при номинальных оборотах, кВт	0,22
номинальная частота вращения, 1/мин	1000
Насос охлаждения:
производительность, л/мин	45
мощность, кВт	0,25
давление, МПа (кгс/кв.см.)	0,06 (0,6)
Магнитный сепаратор:
мощность, кВт	0,09
производительность, л/мин	50
Электродвигатель агрегата смазки:
мощность, кВт	0,09
частота вращения, 1/мин	1500
производительность, куб.см/мин	0,1…16
объём бака, л	1,6
марка масла по ТУ 37101672-77	ИГНСп-30
Суммарная мощность установленных на полуавтомате электродвигателей, кВт	3,1/3,5
Уровень звука на рабочем месте не должен превышать, дБА	77
Корректированный уровень звуковой мощности не должен превышать, дБА	92
