Продам токарно-винторезный станок ТС-75 Б/У в Нижнем Новгороде
+79107937660
+79036023851
Россия, Нижегородская (Горьковская), Нижний Новгород, Торфяная 34
Детальное описание

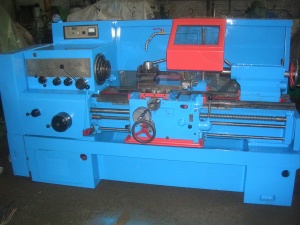

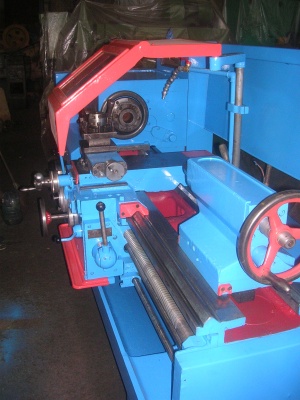

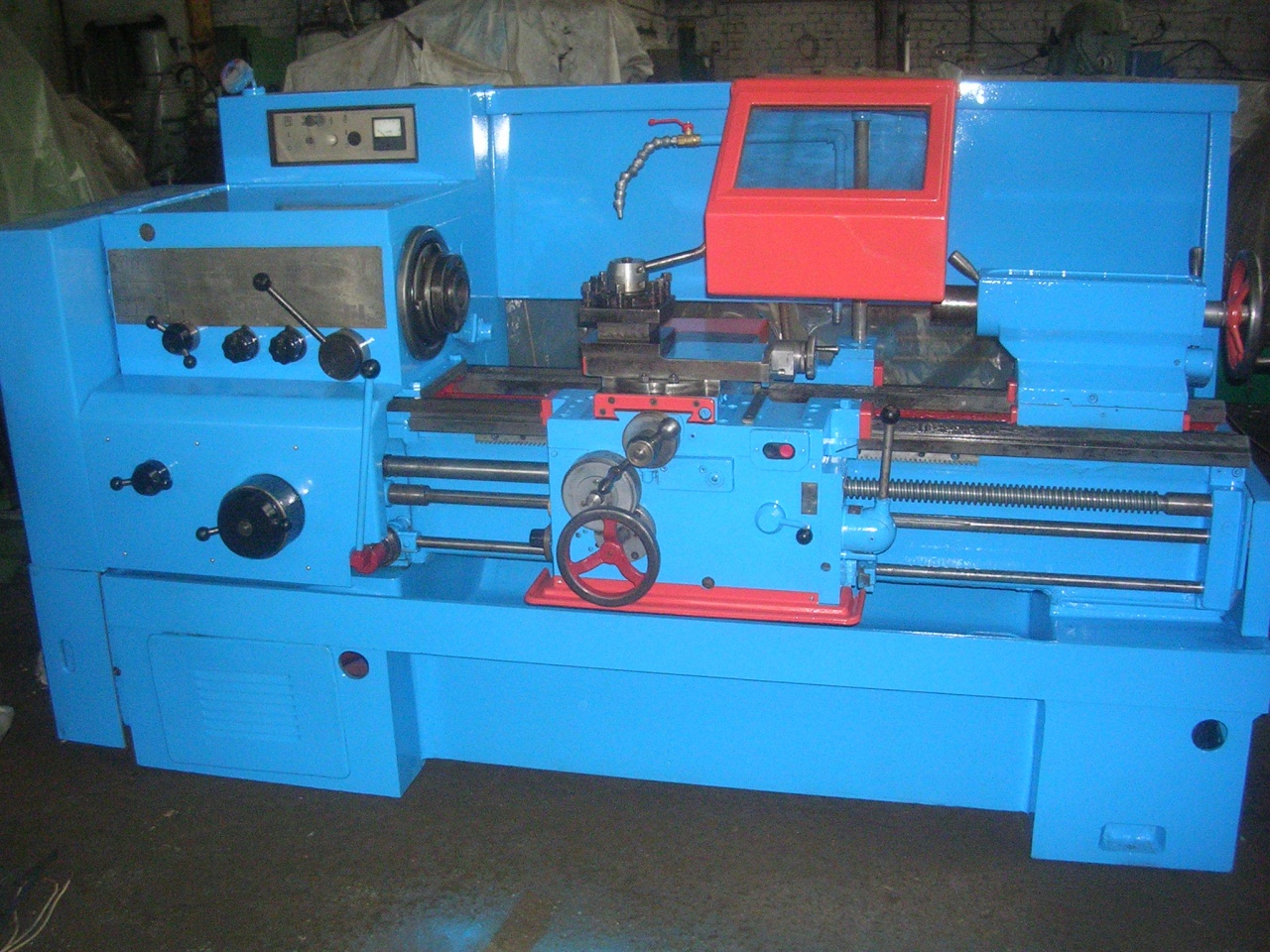

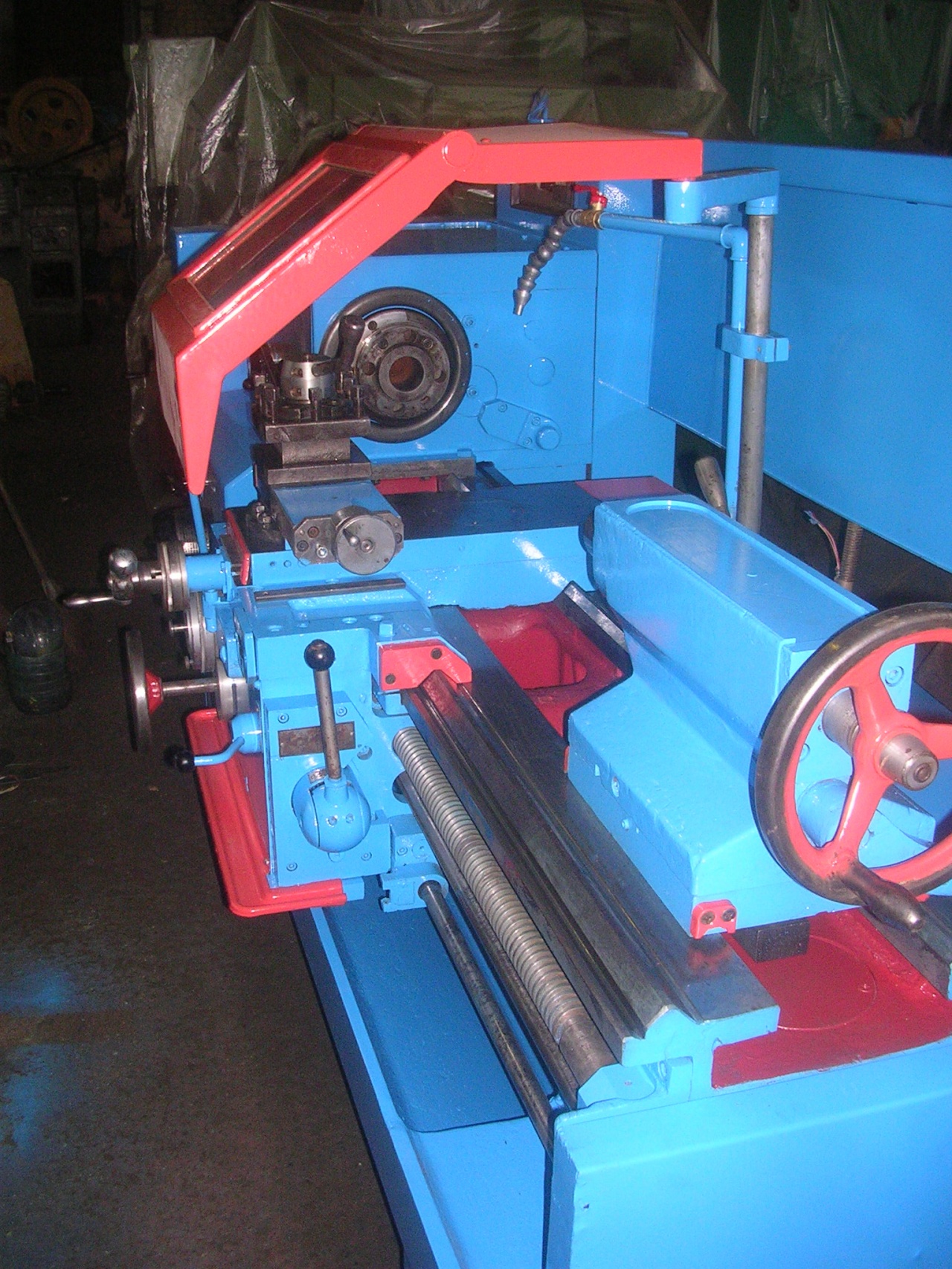

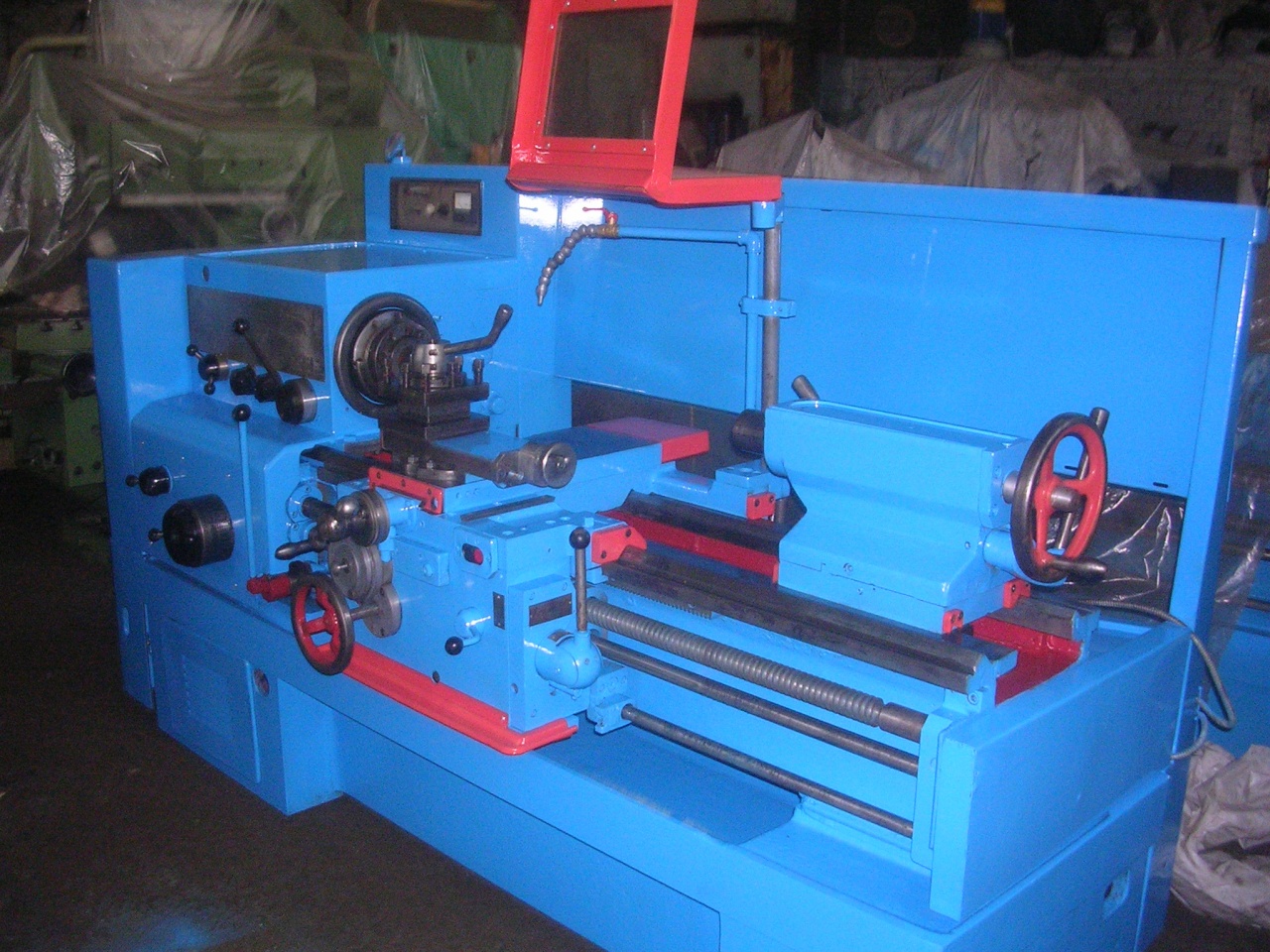

токарно-винторезный станок ТС-75
Наибольший диаметр обрабатываемой заготовки, мм: |
|
· над станиной |
435 |
· над суппортом |
224 |
Наибольшая длина обрабатываемой заготовки, мм |
1000,1500 |
Размер внутреннего конуса в шпинделе |
Морзе 6 |
Диаметр цилиндрического отверстия в шпинделе |
55 (62*) |
Число ступеней частот вращения шпинделя |
23 |
Частота вращения шпинделя |
12,5...2000 мин-1 |
Число ступеней рабочих подач: |
|
· продольных |
42(56*) |
· поперечных |
42(56*) |
Рабочие подачи, мм/об: |
|
· продольные |
0,70...4,16 (0,036...7,54*) |
· поперечные |
0,035...2,08 (0,018...3,77*) |
Число нарезаемых резьб: |
|
· метрических |
45(53*) |
· дюймовых |
28(57*) |
· модульных |
38 |
· питчевых |
37 |
· архимедовой спирали |
5 |
Шаг нарезаемой резьбы: |
|
· метрической |
0,5...192 мм |
· модульной |
0,5...48 модулей |
· дюймовой |
24...15/8 ниток на дюйм |
· питчевой |
96...1 питч |
· архимедовой спирали |
3/8", 7/16", 8; 10 и 12 мм |
Быстрые установочные перемещения суппорта, м/мин: |
|
· продольного |
4,5 |
· поперечного |
2,25 |
Размер внутреннего конуса в задней бабке |
Морзе 5 |
Наибольшее перемещение пиноли задней бабки, мм |
200 |
Поперечное смещение корпуса задней бабки, мм |
±15 |
Наибольшее сечение резца |
25 |
Давление воздуха, МПа |
0,4...0,6 |
Питание от электросети напряжением |
220/380 В (50Гц) |
Мощность электродвигателя главного привода, кВт |
11 (7,5*) |
Габаритные размеры станка, мм: |
|
· длина |
2786, 3286, 3786 |
· ширина |
1200 |
· высота |
1500 |
Масса станка, кг, при длине обработки: |
|
· 1000 |
3080 |
