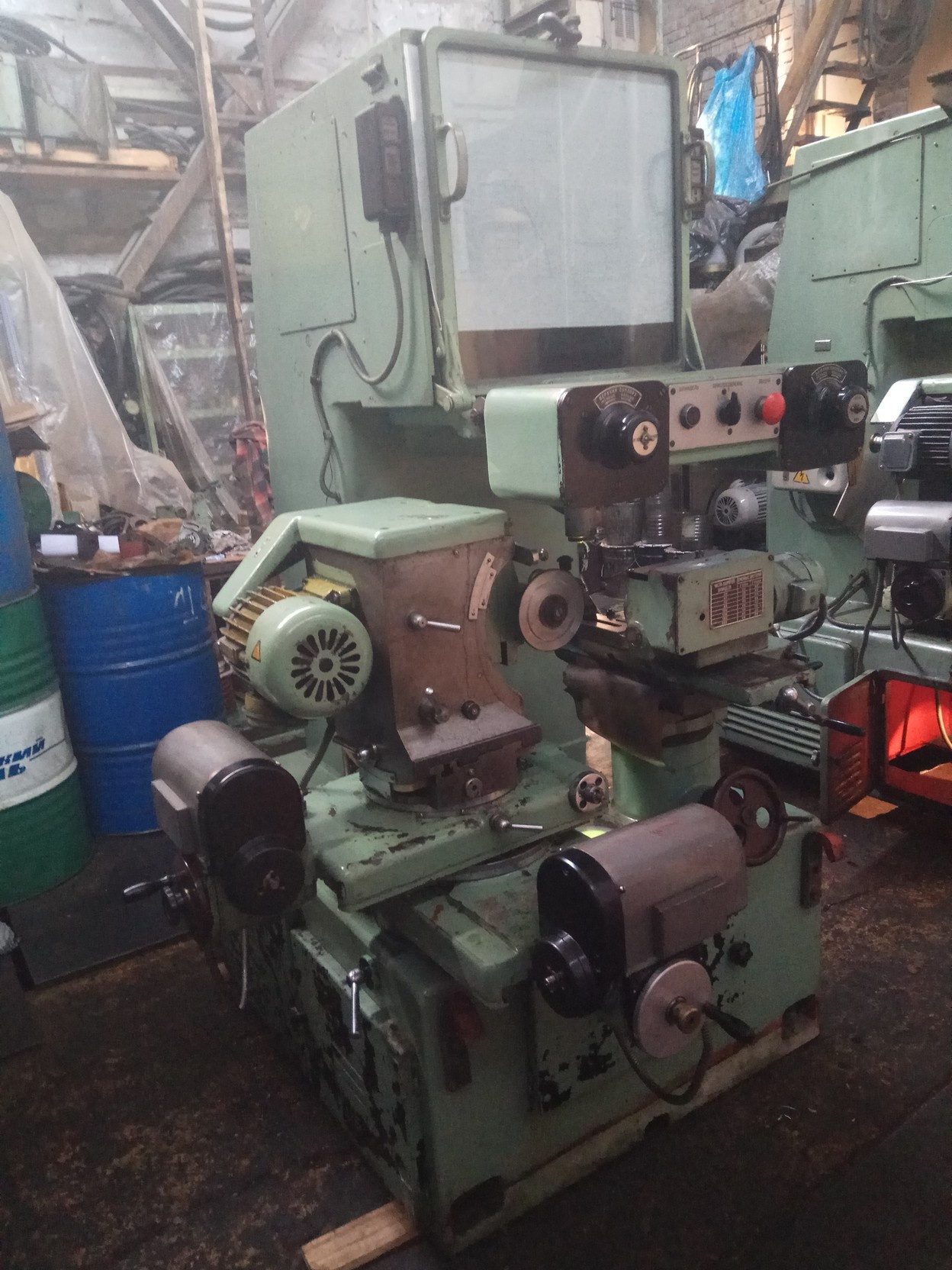

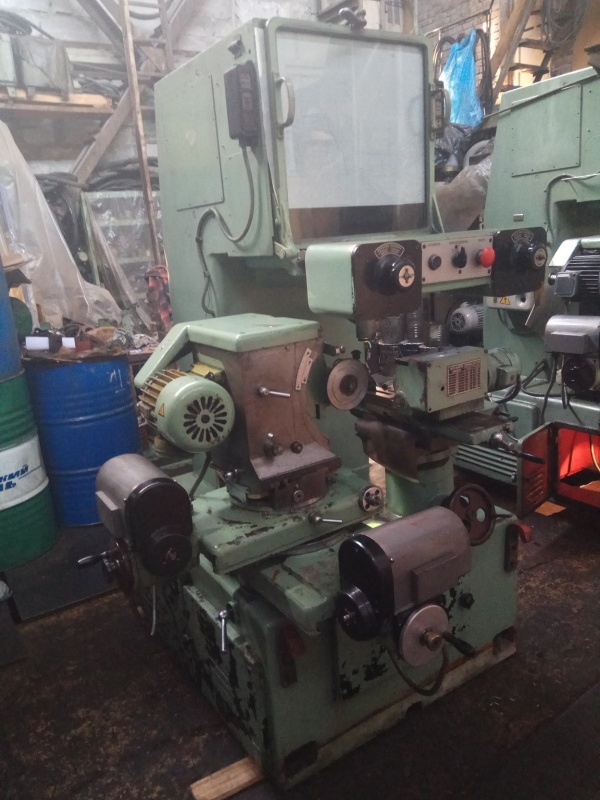

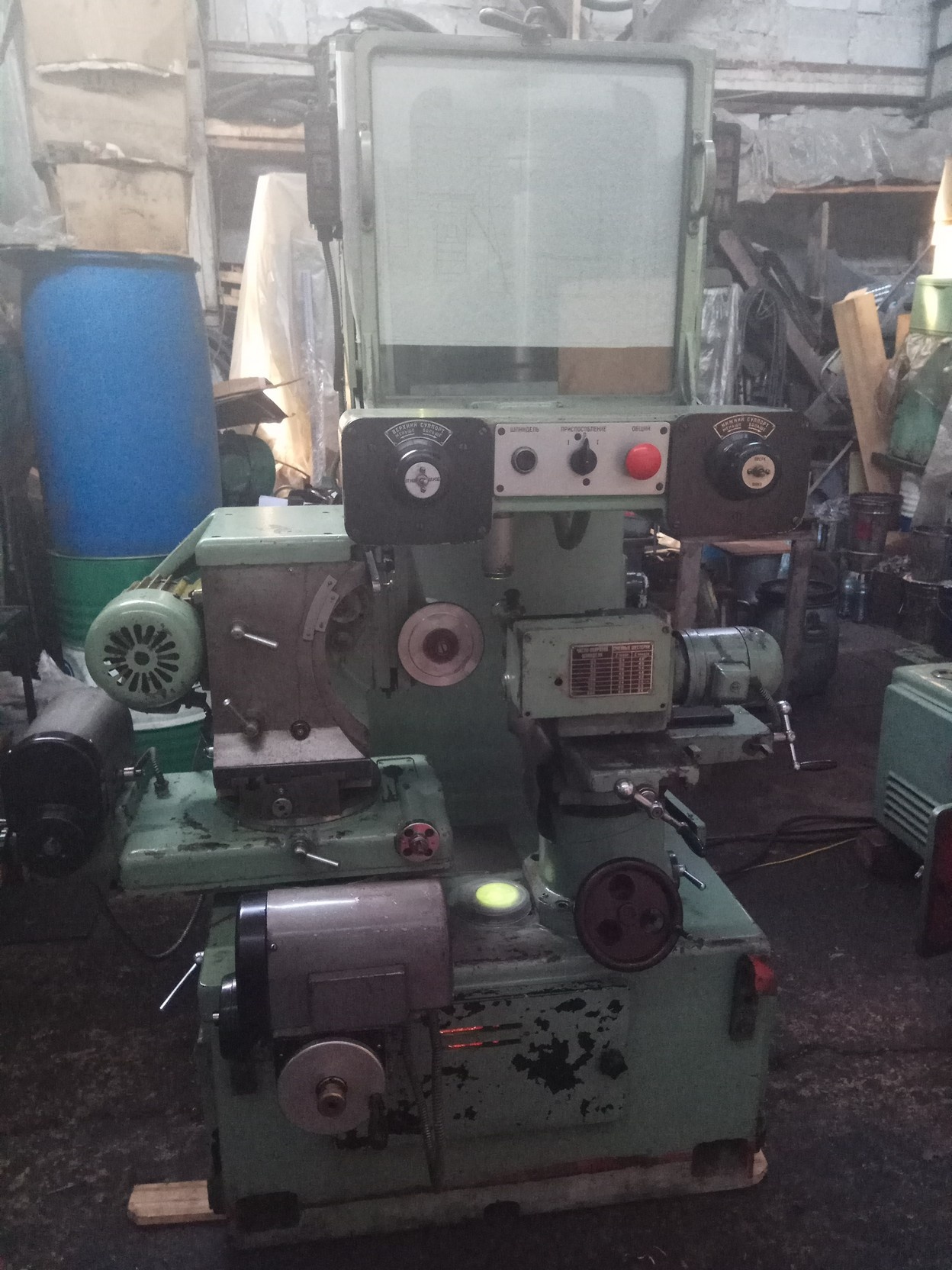

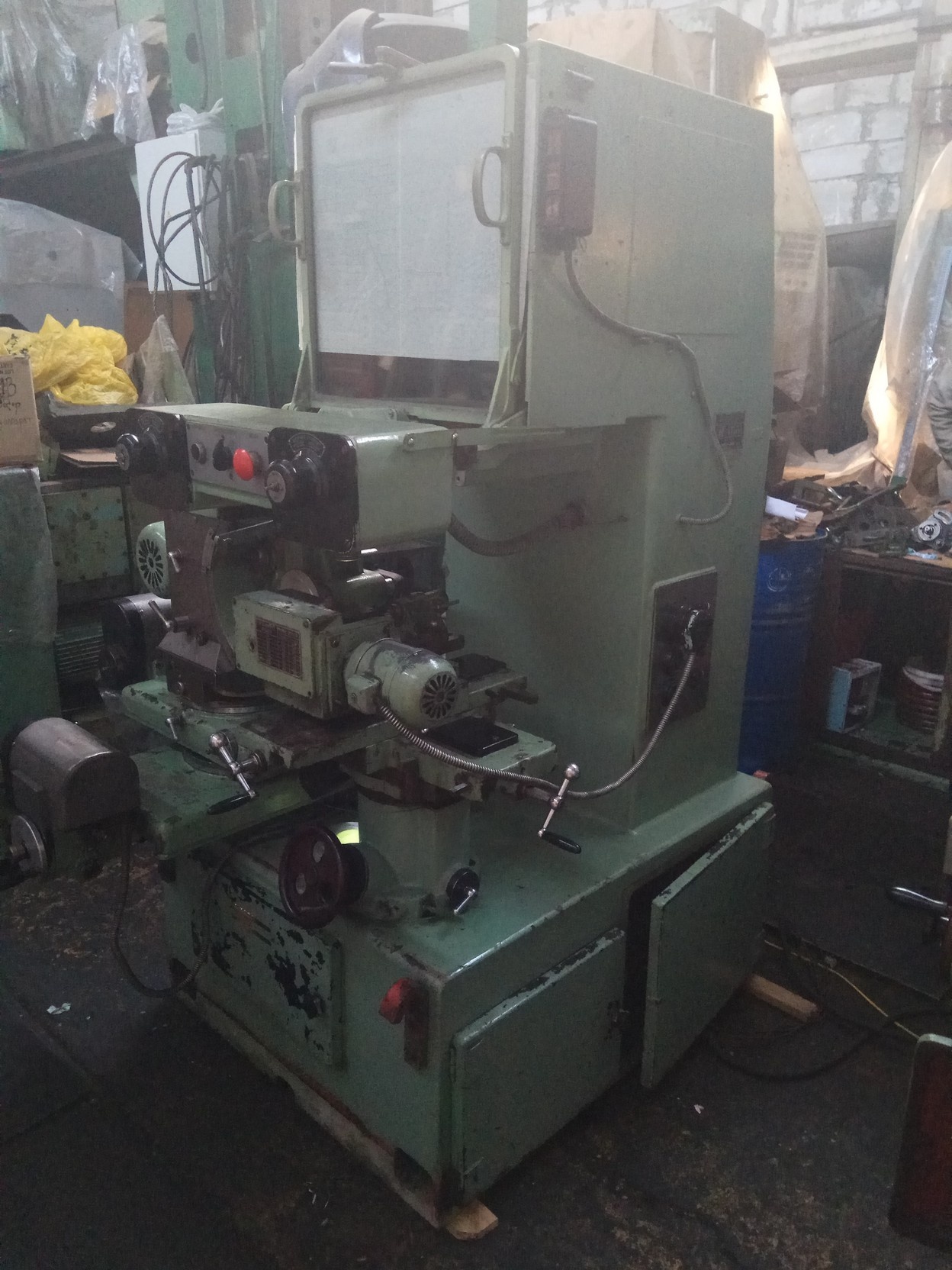

Продам станок оптический профилешлифовальный 395М Б/У в Новосибирске

Производитель

Станкостроительный завод имени Ильича (Россия)

Цена

540 000

Новосибирск (Россия)

Состояние: Б/У

Год изготовления: 1972

Контакты

woodhead
Евгений

8(913)926-73-72

Квинта-Н

Россия, Новосибирская обл., Новосибирск, ул. Станционная 60/1

Детальное описание

Оптический профилешлифовальный станок модели 395М предназначен для шлифовки с высокой точностью сложных профилей, ограниченных прямыми линиями, дугами окружностей и кривыми разнообразной формы, причём материал обрабатываемого изделия может быть закалённым.

Назначение и область применения.

Главной особенностью станка 395М является наличие экрана, на котором в увеличенном виде 50:1 с помощью специального оптического проекционного устройства проектируются обрабатываемые изделия и шлифовальный круг.

На экран накладывается чертёж детали на кальке М50:1. Обработка ведётся совмещением изображения круга с контуром чертежа. Перемещение супортов шлифовального круга вдоль профиля осуществляется вручную или механически при помощи электродвигателей постоянного тока, число оборотов которых регулируется с помощью реостатов.

Возвратно-поступательное движение салазок шлифовального круга осуществляется автоматически при помощи электродвигателя через кулисный механизм. После шлифовки обработанные изделия доводятся.

Завод-изготовитель

Станкостроительный завод имени Ильича

Год выпуска

1972

Состояние и комплектация

Состояние: хорошее, складское хранение.

Комплектация: есть документация.

Размер профиля обрабатываемого плоского изделия:
размер плоскости непосредственной шлифовки, см	10х10
размер плоскости при комбинированной обработке с помощью эталонных плиток, мм	150х60
максимальная толщина шлифуемого изделия, мм	48
Основные движения суппортов шлифовальной головки:
поворот нижнего суппорта	±45º
перемещение нижнего суппорта в поперечном направлении, мм	150
поворот верхнего суппорта	±45º
перемещение верхнего суппорта в продольном направлении, мм	130
скорость перемещения суппортов шлифовальной головки, мм/мин	0,2…1,0 4…20
Поворот шлифовальной головки вокруг горизонтальной оси	±10º
Поворот салазок шлифовального шпинделя вокруг горизонтальной оси	±10º
Длина хода шлифовальных салазок, мм	50
Число двойных ходов шлифовальных салазок, д/ход. в минуту	45; 85
Основные движения стола изделия:
вертикальное, вместе с колонкой, мм	100
продольное перемещение, мм	60
поперечное перемещение, мм	150
Шлифовальный круг:
максимальный диаметр, мм	125
число оборотов в минуту	3500
Увеличение оптической системы	50 : 1
Рабочая площадь экрана, мм	500х500
Электродвигатель привода коробки скоростей и шлифовального круга:
мощность, кВт	0,6
число оборотов, об/мин	3000
Электродвигатель пылеотсоса:
мощность, кВт	0,65
число оборотов, об/мин	3000
Электродвигатель привода суппортов шлифовальной головки:
тип	МУН 100/80
мощность, Вт	100/80
число оборотов, об/мин	2000
Габариты станка, мм	1485х1600х2000
Вес станка, кг	1500
