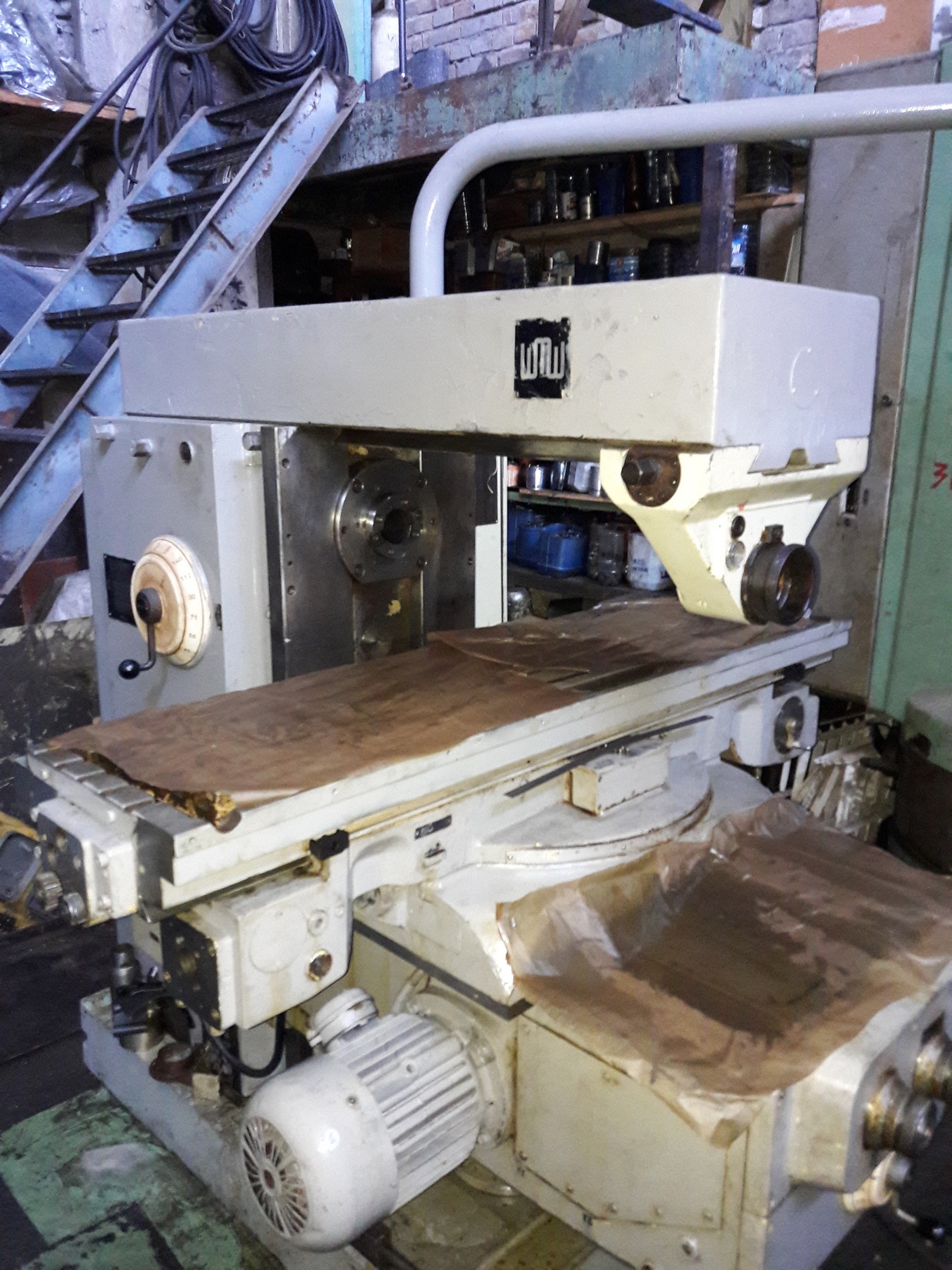

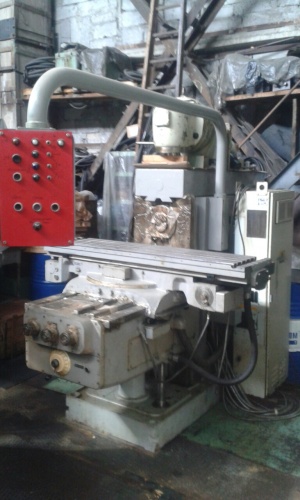

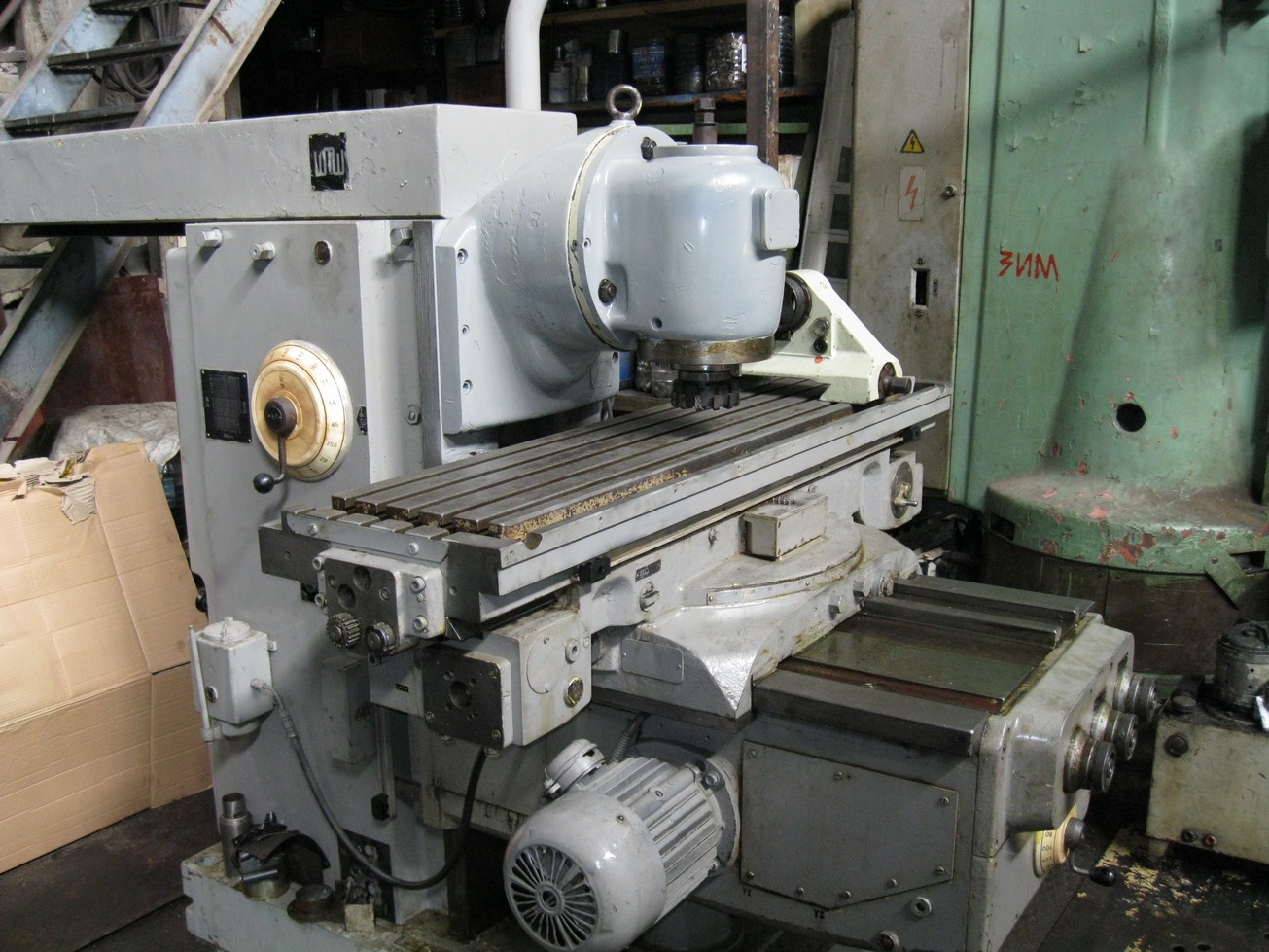

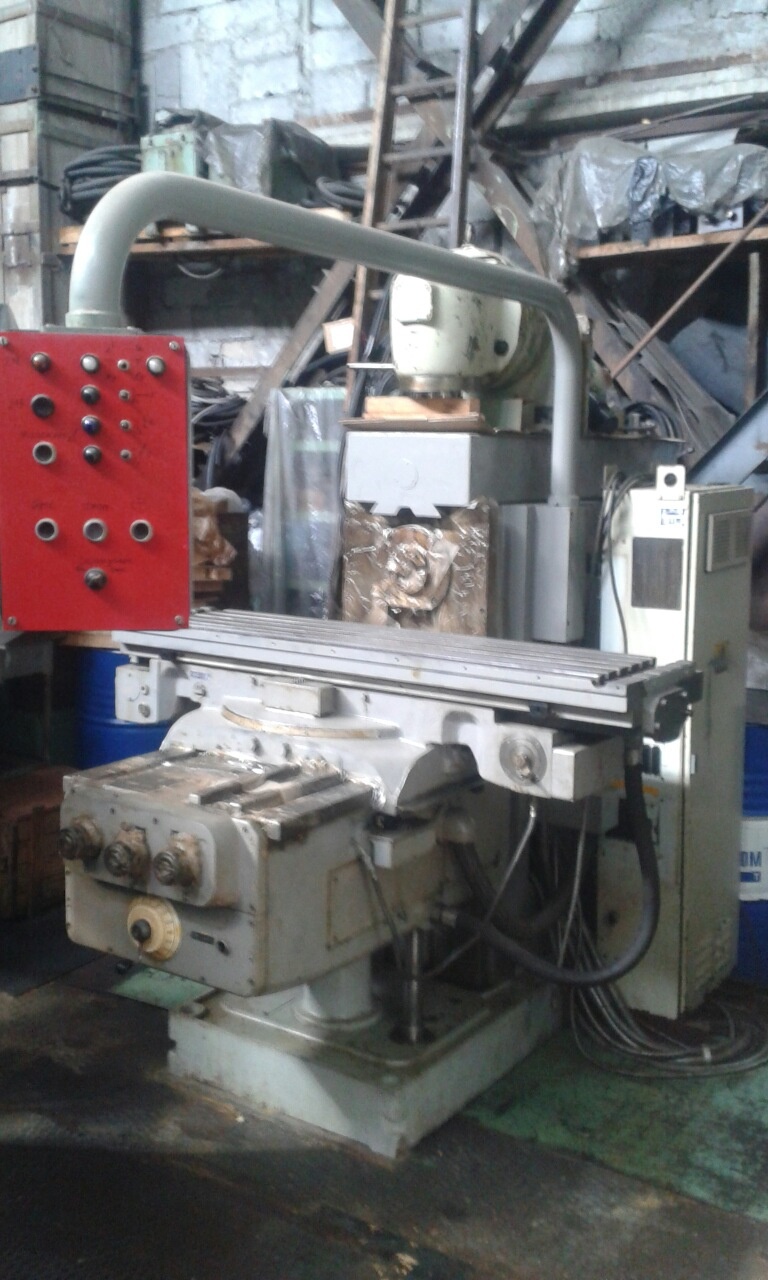

станок универсальный консольно-фрезерный FU 400/1600 Б/У - Продам в Новосибирске



станок универсальный консольно-фрезерный FU 400/1600 станок универсальный консольно-фрезерный FU 400/1600 станок универсальный консольно-фрезерный FU 400/1600 станок универсальный консольно-фрезерный FU 400/1600 станок универсальный консольно-фрезерный FU 400/1600 станок универсальный консольно-фрезерный FU 400/1600
Цена
2 500 000
Новосибирск (Россия)
Состояние: Б/У
Год изготовления: 1988
Контакты
woodhead
Евгений

Квинта-Н

Россия, Новосибирская обл., Новосибирск, ул. Станционная 60/1


Детальное описание

Консольно-фрезерный станок FU 400/1600 может использоваться как в серийном, так и в штучном производстве. Благодаря мощной конструкции и широкому числу оборотов на них могут обрабатываться детали из стали, чугуна и легких металлов с использованием инструментов из быстрорежущей стали

Назначение и область применения

Консольно-фрезерный станок FU 400/1600 может использоваться как в серийном, так и в штучном производстве. Благодаря мощной конструкции и широкому числу оборотов на них могут обрабатываться детали из стали, чугуна и легких металлов с использованием инструментов из быстрорежущей стали и твердосплавных инструментов, без вибрации и при максимально возможной производительности резания.

Возможно как встречное, так и попутное фрезерование (только с гидравлическим механизмом попутной подачи).

Гидравлическое опускающее устройство позволяет опускать деталь относительно инструмента при ускоренном отводе. Автоматическое опускание по оси Z может выполняться только посредством упоров управления. Таким образом сохраняется качество полученной поверхности изделия и лучше сохраняется инструмент. По окончании ускоренного отвода деталь возвращается в первоначальное положение.

Фрезерный шпиндель при отключении его привода останавливается после свободного резания посредством электрического дискового тормоза.

Окончание процесса для наладки и обработки производится на отклоняемой подвесной панели управления.

Специальные приспособления и устройства расширяют область применения для специальных задач обработки.

Состояние и комплектация

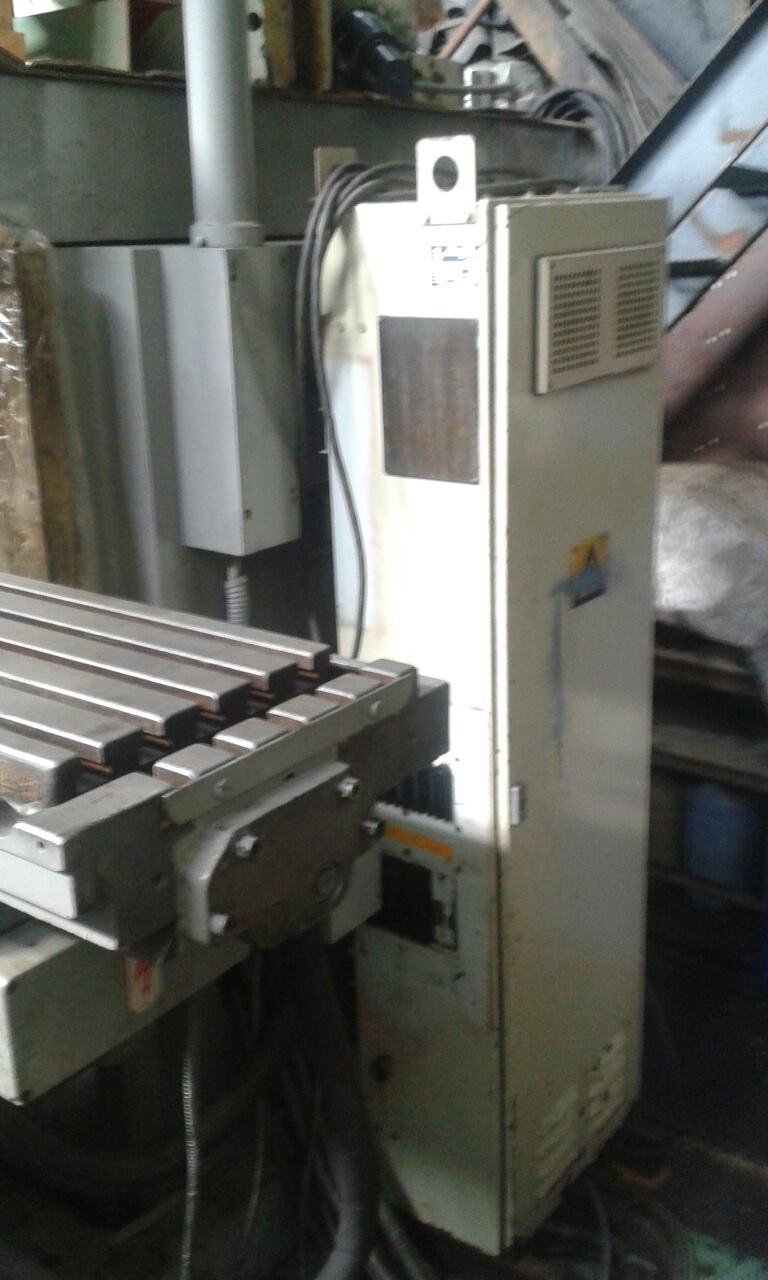

Состояние:  отличное, малая степень эксплуатации, подключен, модернизирована электрика (заменен процессор на релейную схему).

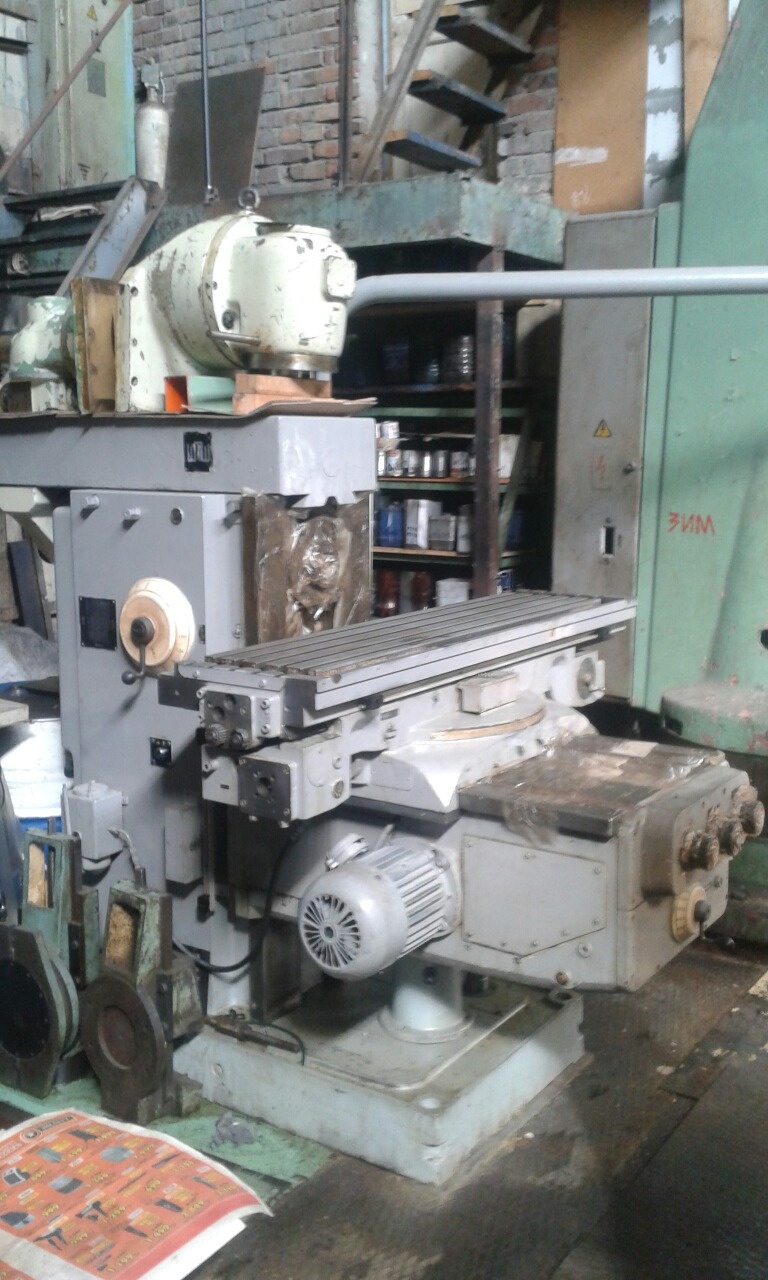

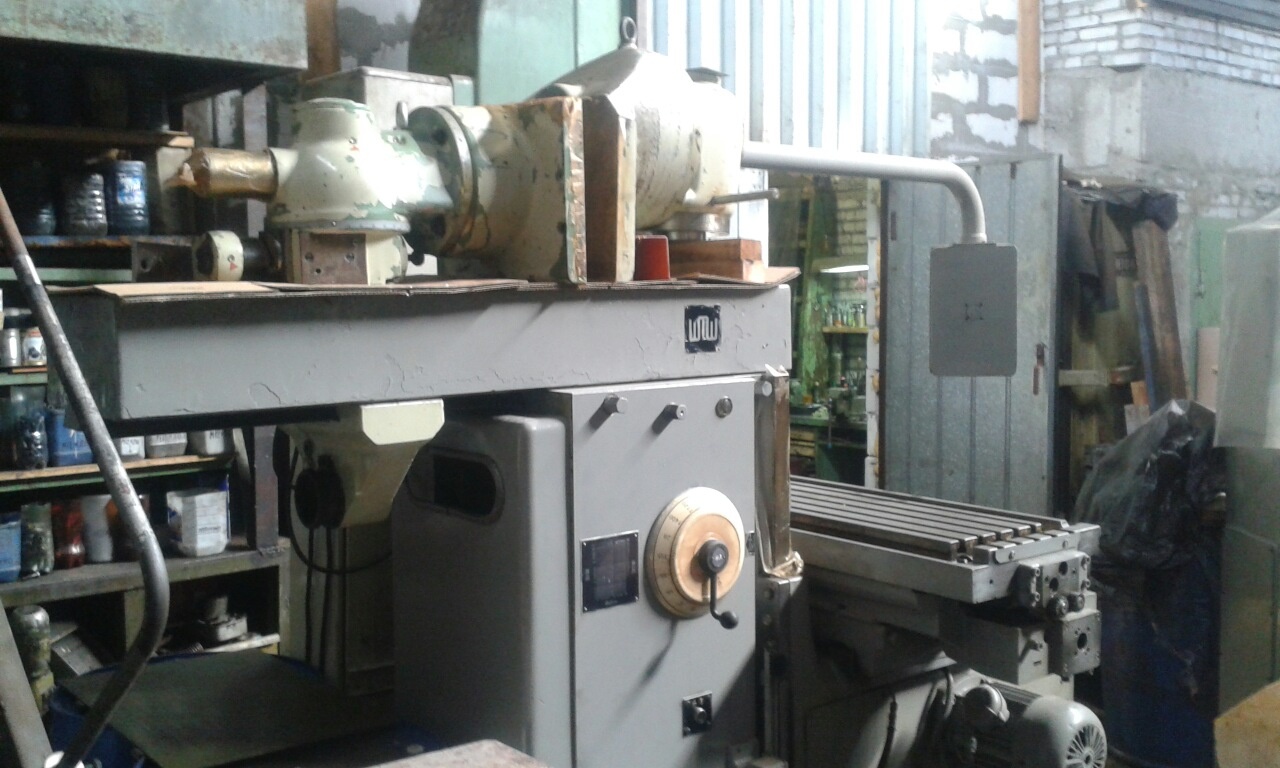

Комплектация: полная, есть техническая документация, оснащен дополнительной оснасткой (поставляется за отдельную плату) — поворотный фрезерный стол и вертикальная делительная головка.


Данные стола изделия

Рабочая площадь (Ширина х Длина), мм

400 х 1600

Количество Т-образных пазов

5

Верхняя ширина, мм

18

Межцентровое расстояние, мм

63

Путь механического движения стола изделия, мм:

                по оси X (вдоль)

1120

                по оси Y (поперек)

345

                по оси Z (вертикально)

400

Путь движения стола от руки, мм:

                по оси X (вдоль)

1150

                по оси Y (поперек)

370

                по оси Z (вертикально)

430

Допустимая нагрузка стола изделия со стороны массы изделия, включая зажимное устройство, кг

1500

Область поворачивания стола изделия в любую сторону, град.

45

Спуск консольного стола, мм

0,7

Данные по рабочему диапазону

От задней кромки стола изделия до поверхности скольжения стойки, мм

125…470

От переднего конца шпинделя до серьги, мм

710

От середины шпинделя до нижней кромки контропоры, мм

160

От середины шпинделя до поверхности зажима, мм

15 до 415

Данные по фрезерному шпинделю

Крепление инструмента

шпиндельная головка 50 ТГЛ 7836 (крутой конус ISA 50)

Диаметр на переднем подшипнике, мм

110

Макс. допустимый крутящий момент на фрезерном шпинделе, Н*м (кг*м)

1850 (185)

Наибольший диаметр резцовой фрезерной головки, мм

315

Число оборотов фрезерного шпинделя

Количество ступеней

18

Шаг

1,25

Диапазон, об/мин

28…1400

Общий диапазон (может регулироваться механизмом переключения), об/мин

18; 22,4; 28; 35,5; 45; 56; 71; 90; 112; 140; 180; 224; 280; 355; 450; 560; 710; 900; 1120; 1400; 1800; 2240

Подачи

Количество ступеней

18

Шаг

1,25

Диапазон, мм/мин:

                ось X (вдоль)

16…800

                ось Y (поперек)

16…800

                ось Z (вертикально)

5…250

Общий диапазон (может регулироваться механизмом переключения), мм/мин

                ось X (вдоль), ось Y (поперек)

5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250

                ось Z (вертикально)

1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400

Ускоренный ход, мм/мин:

                ось X (вдоль)

3150

                ось Y (поперек)

3150

                ось Z (вертикально)

1000

Замедленный ход, мм/мин:

                ось X (вдоль)

50

                ось Y (поперек)

50

                ось Z (вертикально)

16

Данные по устройству охлаждающей жидкости

Количество в баке, л

45

Макс. подача (при высоте подачи 1,8 мм), л/мин

10

Данные по электрическому оборудованию

Мощность привода фрезерного шпинделя, кВт

11,0

Мощность привода подачи, кВт

2,2

Установленная мощность токоприемников, кВт

14,5

Напряжение, В

380/220

Частота, Гц

50

Напряжение управления, В

24

Создано 14.01.2017 Изменено 01.04.2025
