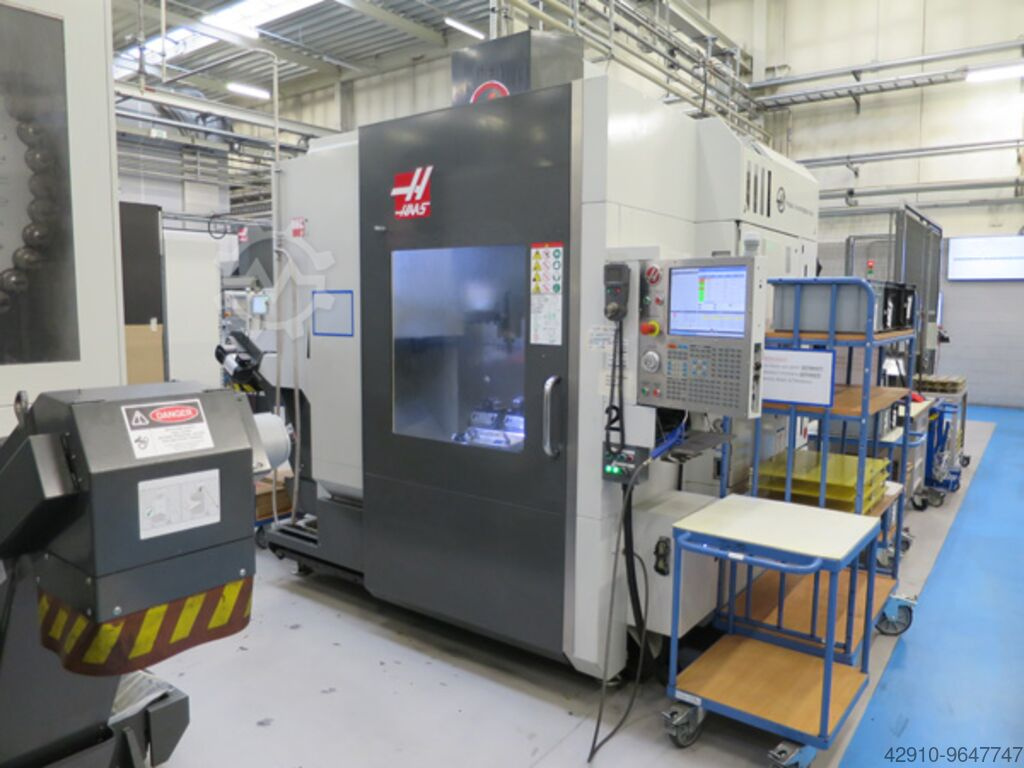

Продам Вертикальный обрабатывающий центр HAAS UMC 750 Б/У в Babin

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Количество осей - 5

Диаметр интегрированной наклонно-поворотной планшайбы с Т-обр. пазами, мм - 500

Количество Т-образных пазов - 7

Ширина Т-образных пазов, мм - 15,9...16,0

Расстояние между соседними Т-образными пазами, мм - 63

Максимально допустимая нагрузка на стол, кг - 300

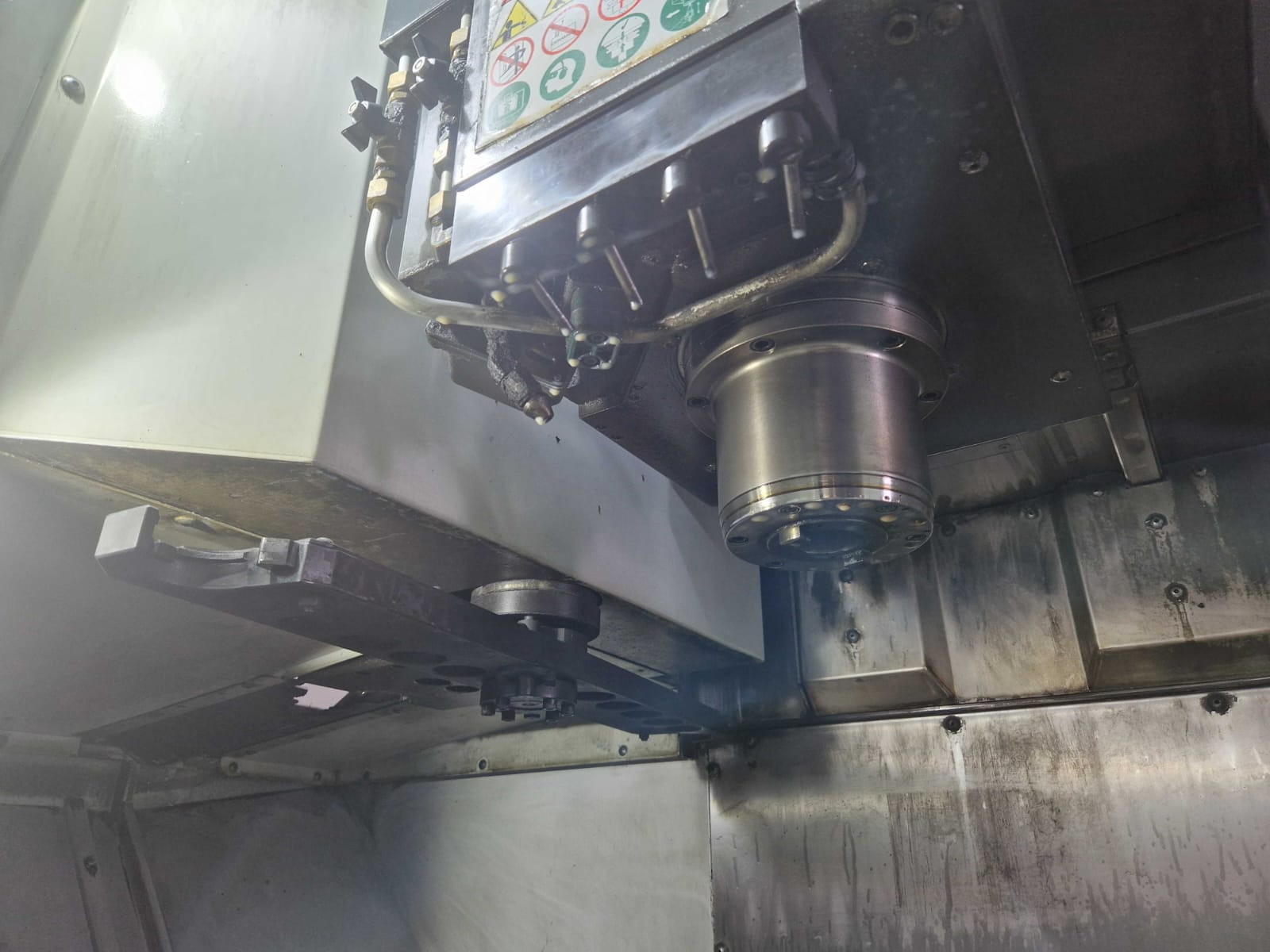

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - ISO40

Максимальная частота вращения шпинделя, об/мин - 12000

Крутящий момент (пост/макс), Нм - 122

Мощность шпинделя (пост/макс), кВт - 22,4

Способ передачи крутящего момента - прямой привод

Смазка подшипников шпинделя - воздушно-масляная

Охлаждение шпинделя - воздушное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям

по оси Х, мм - 762

по оси Y, мм - 508

по оси Z, мм - 508

по поворотной оси, град - полный оборот (360 град.)

по наклонной оси, град. - от +120 до -35

Расстояние от поверхности стола до торца шпинделя, мм

в крайнем нижнем положении шпинделя - 102

в крайнем верхнем положении шпинделя - 610

Максимальная величина рабочих подач по осям X, Y, Z, м/мин - 16.5

Максимальная скорость холостых перемещений по осям X, Y, Z, м/мин - 30,5

Максимальная скорость вращения поворотных осей на рабочей подаче, град/сек - 50,0

Максимальная скорость вращения поворотных осей при ускоренном перемещении, град/сек - 50,0

Мощность серводвигателей по осям X/Y/Z, кВт

Максимальные допустимые усилия по осям, кН

по оси X - 12,23

по оси Y - 12,23

по оси Z - 15,12

Крутящий момент поворотной оси, Нм - 2514

Тормозной момент поворотной оси, Нм - 1220

Крутящий момент наклонной оси, Нм - 3037

Тормозной момент наклонной оси, Нм - 2712

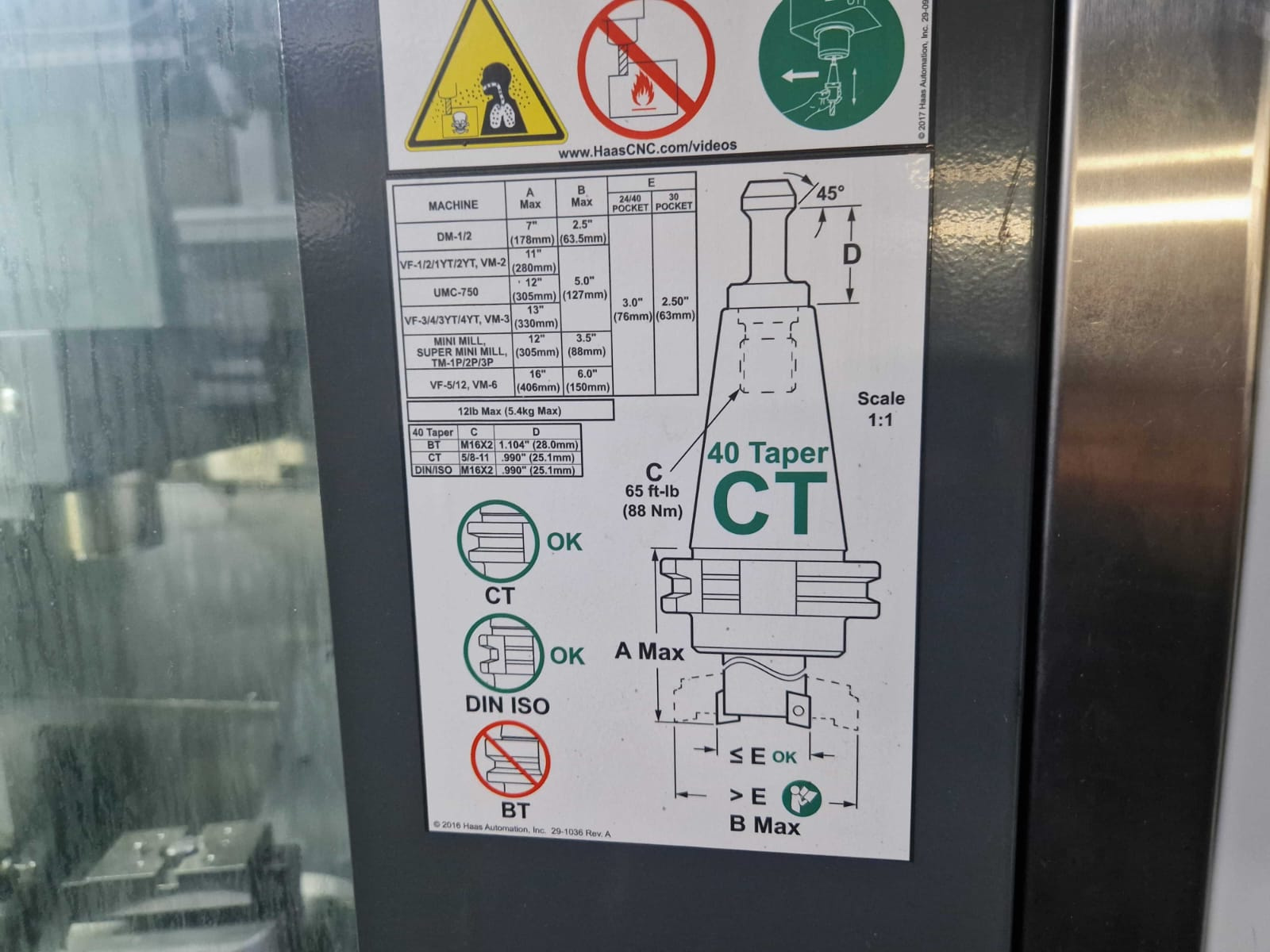

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО МАГАЗИНА

Исполнение инструментального магазина - Бокового типа

Тип устанавливаемых оправок - CT40 (BT40)

Количество инструментальных позиций в магазине - 30 (50 - опция)

Максимальный диаметр устанавливаемого инструмента, мм - 100

Максимальная длина инструмента, мм - 235

Максимальный диаметр устанавливаемого инструмента, мм

при пустых соседних позициях - 127

при занятых соседних позициях - 64

Максимальный вес устанавливаемого инструмента, кг - 5,4

Время смены инструмента, сек

от инструмента к инструменту - 2,8

от стружки к стружке - 3,6

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования по осям X/Y/Z (VDI/DGQ3441, на всей длине), мм - ±0,0050

Повторяемость позиционирования по осям X/Y/Z (VDI/DGQ3441), мм - ±0,0025

Точность позиционирования поворотной оси, угл. сек. - ±15

Повторяемость позиционирования поворотной оси, угл. сек. - ±10

Точность позиционирования наклонной оси, угл. сек.

Повторяемость позиционирования наклонной оси, угл. сек.

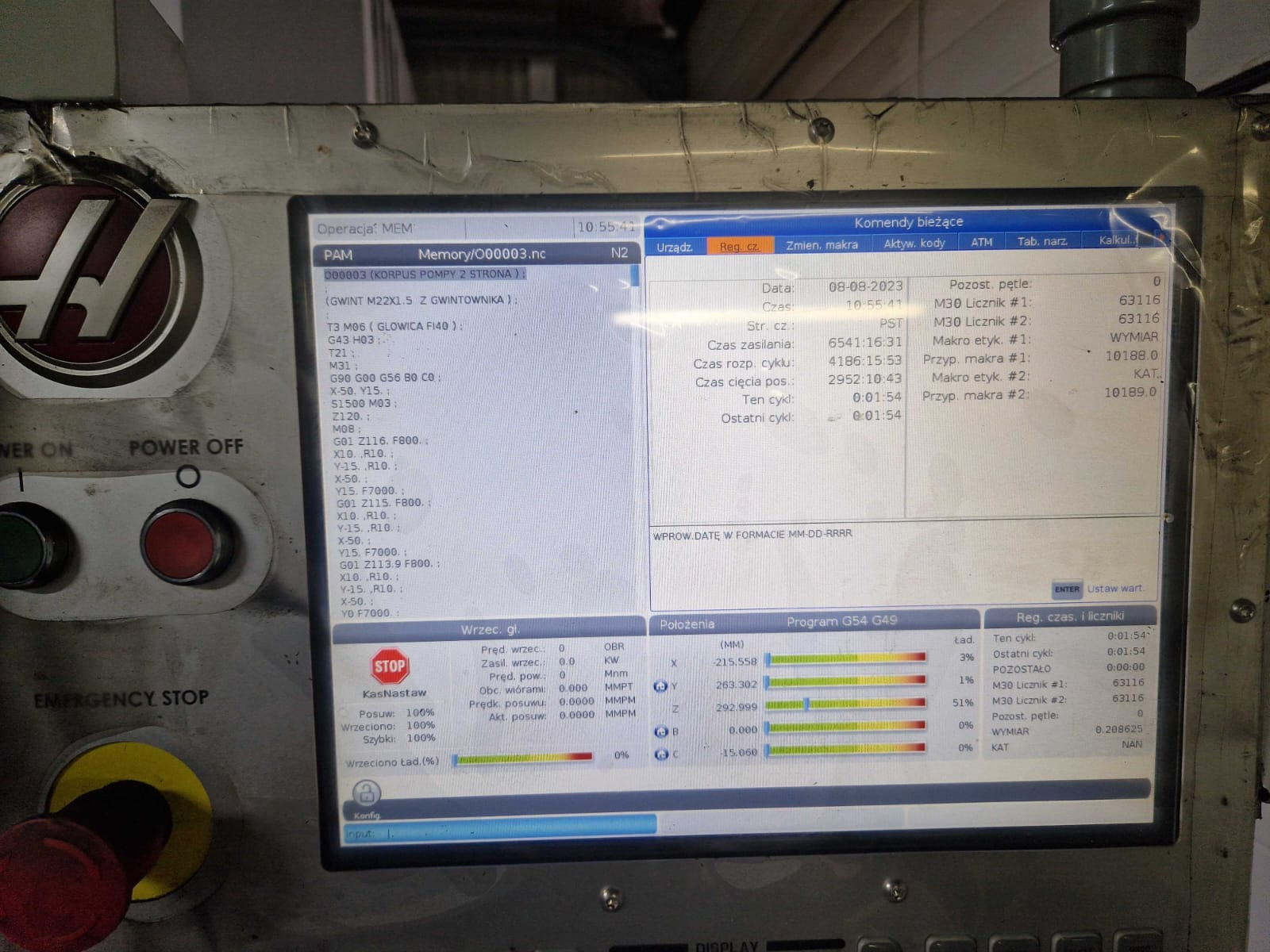

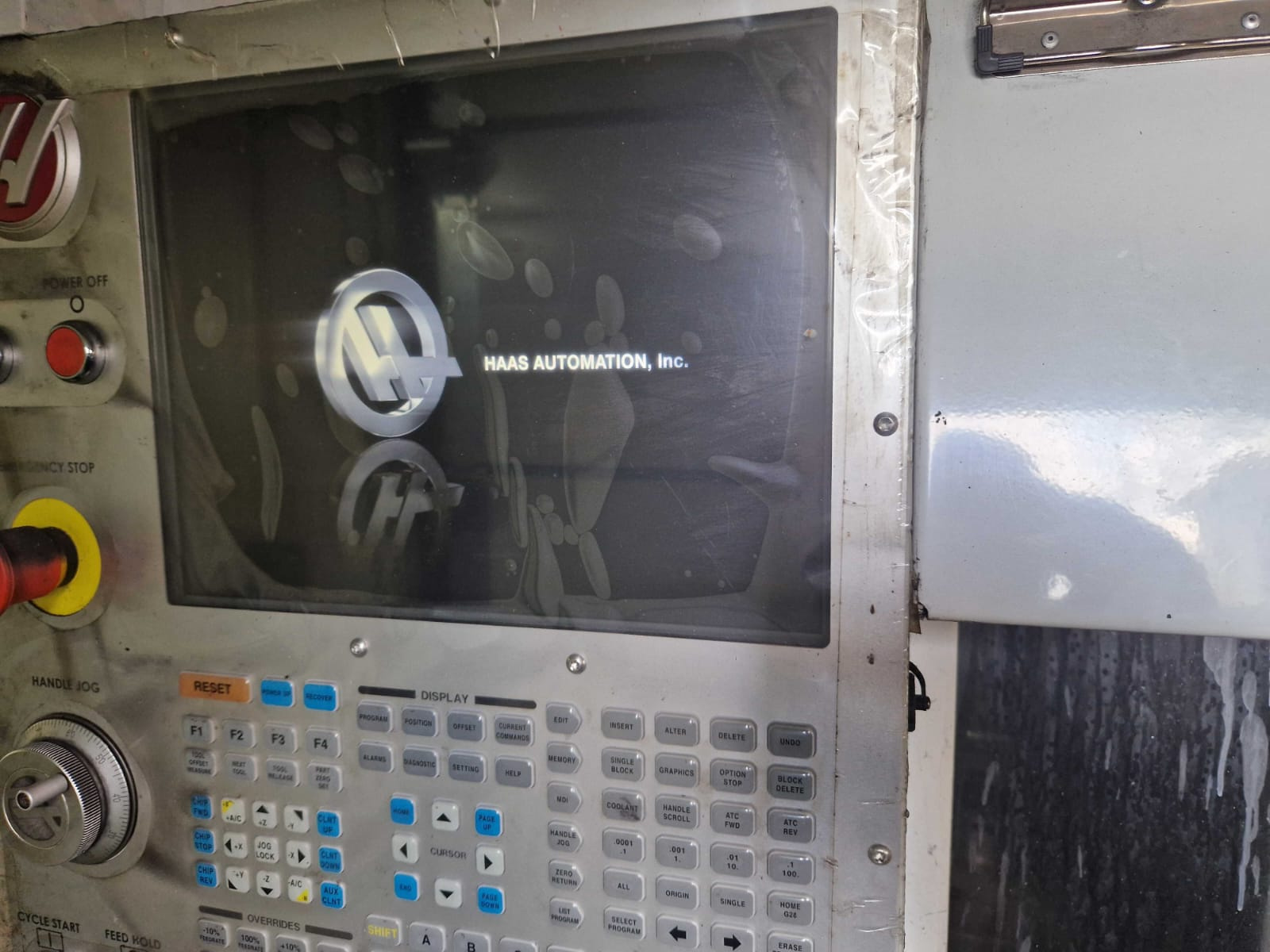

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - HAAS

Количество управляемых осей - 5

Тип монитора для отображения информации - LCD 15"

Скорость обработки программ, блоков/сек - до 1000

Тип интерфейса для подключения съемных носителей памяти - USB

Объем памяти для хранения программ, ГБ - 1

Минимальная дискретность задаваемых значений, мм - 0,001

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

 программирование совместимо с G-кодом стандарта ISO

 графическая 2D визуализация

 встроенные стандартные циклы обработки

 текстовый редактор управляющих программ

 круговой многофункциональный JOG-маховичок

 калькулятор для расчета режимов резания

 мониторинг режущего инструмента по нагрузке и стойкости

 функция компенсации инструмента с возможностью учета износа

 метрическая и дюймовая система

 возможность продолжения программы с любого кадра

 автодиагностика станка

 предпросмотр 400 кадров

 интерфейс FANUC iHMI

 многофункциональная среда для создания управляющих программ Manual Guide I

 расширение памяти Data Server

 индексация рабочей наклонной плоскости

 преобразование системы координат

 контроль центральной точки инструмента FANUC TCP

 динамическое смещение рабочего нуля

 контроль положения вершины инструмента

 раннее обнаружение исчезновения электропитания

 возможность просмотра медиа файлов на экране станка

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 400В, 50 Гц

Потребляемая электрическая мощность, кВА - 28

Требования к сжатому воздуху

рабочее давление в сети, бар - 6,9

рабочий расход, л/мин - 113

Объем бака СОЖ, л - 208 (360 - опция)

Габаритные рабочие размеры станка, мм

длина - 3617

ширина - 3190

высота - 3140

Масса ориентировочная, кг - 8650

ОСОБЕННОСТИ КОНСТРУКЦИИ

 Полностью литая чугунная станина

 Закрытое защитное ограждение с крышей

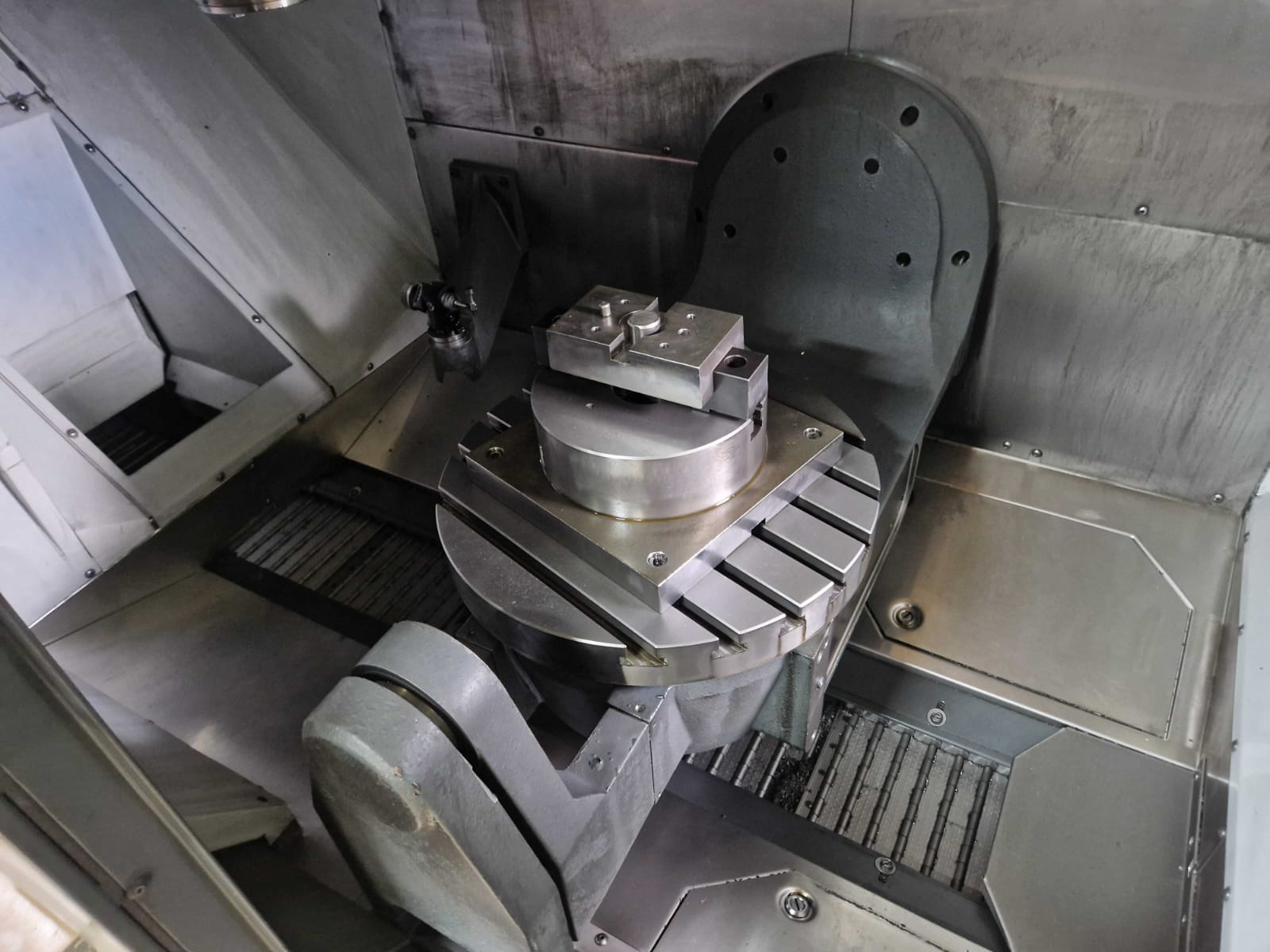

 Встроенный двухосевой наклонно-поворотный стол

 Серводвигатели перемещений по осям с прямой передачей момента

 Стальные закаленные подшипниковые блоки направляющих

 ШВП с двойным креплением и предварительно натянутой гайкой

 Система автоматической смазки направляющих и ШВП

 Система компенсации тепловых расширений ШВП

 Высокоточные датчики углового положения поворотных осей

БАЗОВАЯ КОМПЛЕКТАЦИЯ

 Система подачи СОЖ

 Датчик уровня СОЖ в баке

 Маслосборник

 Ручной пневмопистолет для удаления стружки и СОЖ с детали

 Ручной пистолет СОЖ для смыва стружки

 Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом

 Автоматическая централизованная система смазки

 Интелектуальная тепловая компенсация шпинделя

 Станочное освещение

 Лампа индикации состояния станка

 Датчик закрытия дверей рабочей зоны

 Автоматическое отключение станка

 Комплект инструментов для калибровки поворотных осей

 Комплект регулировочных опор

 Подготовка для разгрузки станка краном

 Рабочий стол метрического исполнения

 Управление 4-й осью

 Управление 5-ой осью

 Измерительные линейки FAGOR для линейных осей X/Y/Z

 Измерительные линейки FAGOR для поворотных осей A/C

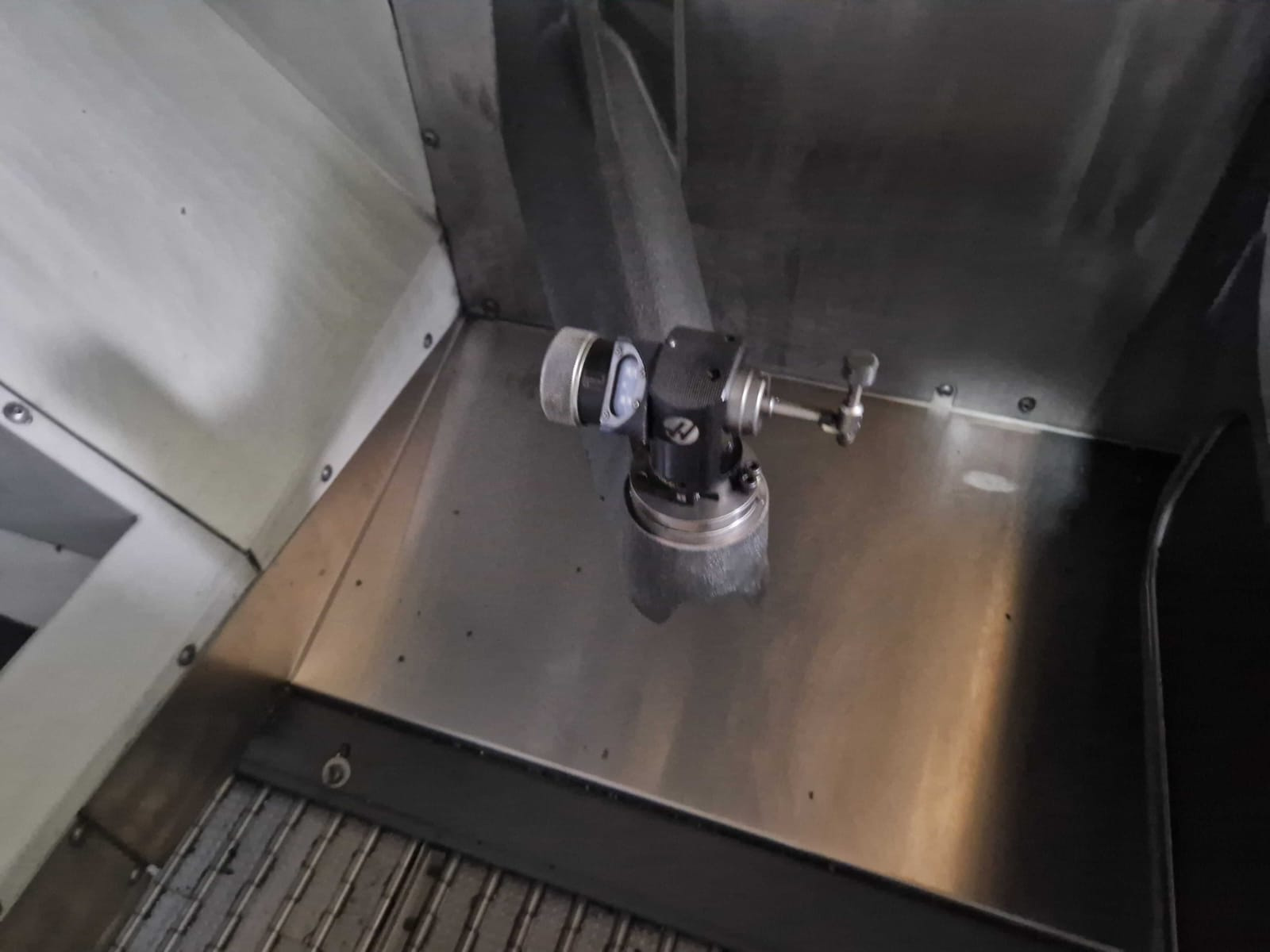

 Беспроводная измерительная система

 Макропрограммирование

 Ориентация шпинделя

 Вращение координат и масштабирование

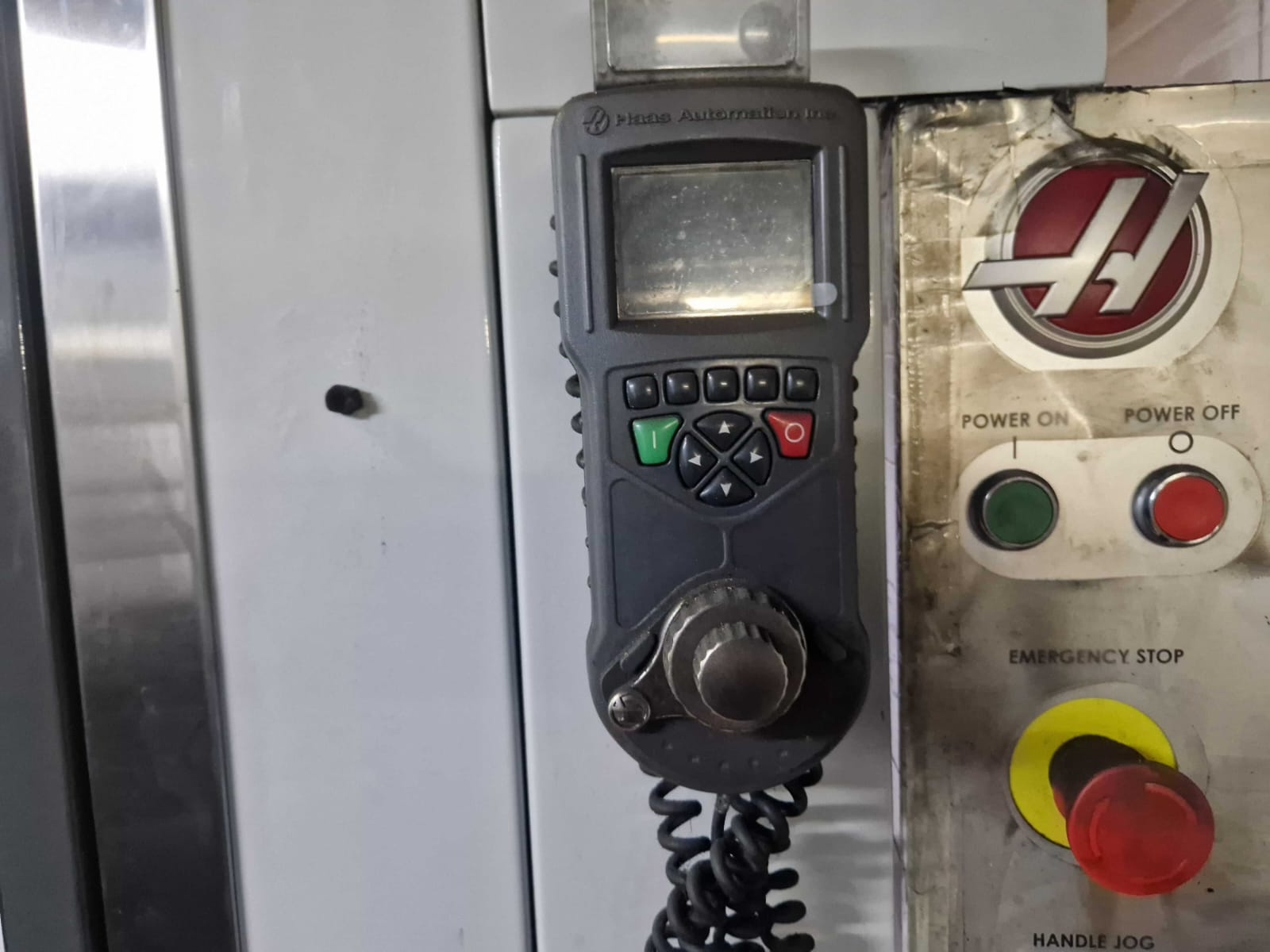

 Пульт дистанционного управления на кабеле

 USB порт для копирования программ

 Цикл прямого резьбонарезания

 Интерфейс Ethernet

 WiFi для беспроводного подключения станка в сеть

 Система удаленного мониторинга HaasConnect

 Быстрая передача файлов в станок по WiFi HaasDrop

 Экспортная упаковка

 Трансформатор

 Соответствие нормам безопасности СЕ

 Переключатель для блокировки памяти для пульта управления

 Задаваемая пользователем вторая исходная позиция

 Кондиционер электрошкафа
