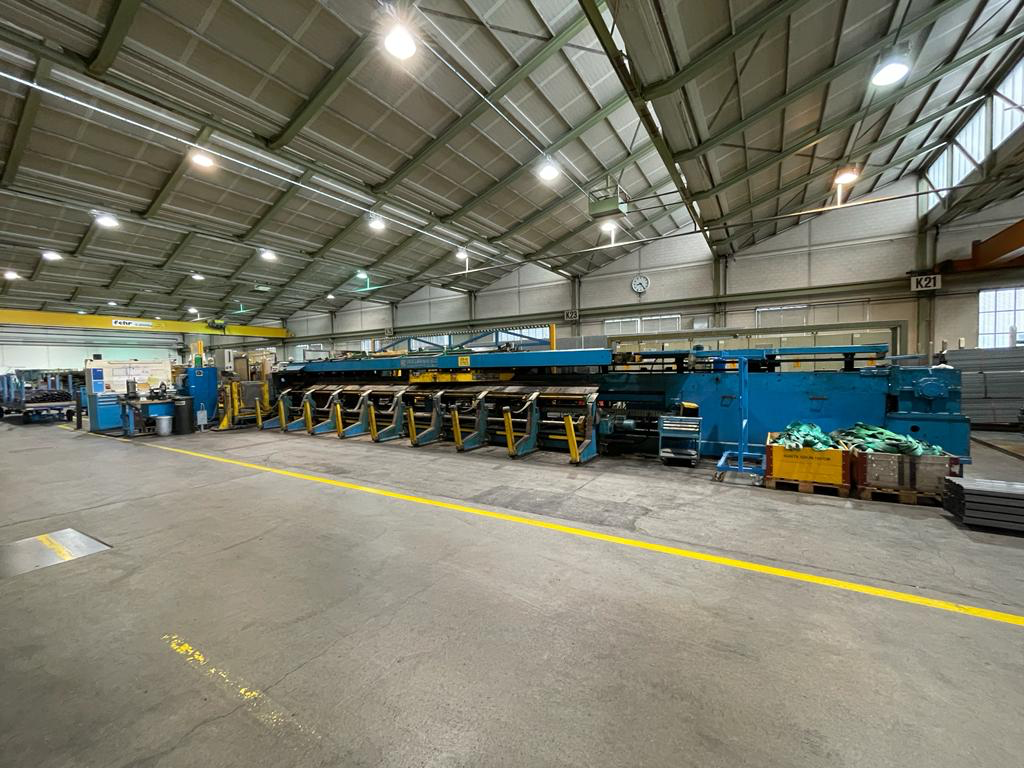

волочильный стан для волочения трубы Bültmann GKZ 080/01-10 Б/У - Продам в Solingen
alxdor
WhatsApp +49 172 27
Германия, Nordrhein-Westfalen, Dortmund, Dortmund
Детальное описание
1. Техническое предложение
1.1 данные по материалу
Материал на входе круглая трубы, профиль
материал сварная труба, соответственно EN 10305-2
прочность материала макс. 800 Н/мм²
Размеры трубы перед обработкой
Диаметр трубы мин. 4 мм
макс. 40 мм
Толщина стенки мин. 0,4 мм
макс. 3 мм
Длина трубы мин. 3.000 мм
макс. 8.000 мм
Размеры готовой трубы
диаметр мин. 4 мм
макс. 38 мм
Длина трубы мин. 3.500 мм
макс. 10.000 мм
готовый профиль макс. 60 мм
1.2 данные машины
Год выпуска 1995 1995
Вид волочения: простое волочение
Виды волочения: круглое волочение без дорна
Волочение с дорном
Волочение с дорном с предварительной деформацией
Диапазон волочения от 3 до 10 мм:
Загрузка пучков трубы на конструкцию стальную уровень 1
Вид волочения: круг
Труба вручную подается в волочильную матрицу.
Диапазон волочения от 6 до 10 мм:
Загрузка пучков трубы на систему загрузки
Автоматической разделение
Вид волочения: дорн
Труба должна быть на дорн вручную надвинуто.
Диапазон волочения от 10 до 40 мм:
Загрузка пучков трубы на систему загрузки
Автоматической разделение
Вид волочения: дорн
Автоматическое надвижение трубы на дорн приводом.
Усилие макс. 80 kN
кратковременно макс. 120 kN (макс. на 3 секунды после старта )
Скорость волочения 80 kN = 0 – 60 м/мин.
60 kN = 60 – 80 м/мин.
Скорость движения волочильной тележки 0 – 120 м/мин., оптимирован
привод электронное управление через передаточный редуктор и цепи
мощность привода порядка. 100 кВ DC двигатель
макс. Ускорение от 0 до 80 м/мин 2 сек.
Прием инструмента до волочения 360 x 300 мм
Вспомогательная гидравлика порядка. 10 кВ
Время переключения при указания новых размеров < 10 мин
Пример время цикла при длине 6 м
Труба 25 x 2 мм порядка. 15 сек.
Автоматическое позиционирование прямоугольных профилей происходит параллельно процессу волочения и не влияет на время цикла при минимальной длине 6 м.
Следующая труба уже закреплена в процессе волочения.
Заданные рабочие характеристики могут быть достигнуты при условии, что квалификация персонала, качество материалов, инструментов, смазочных материалов и энергообеспечения позволяют это сделать.
1.3 Объем поставки
| 1.3.1 | Система загрузки |
| 1.3.2 | Система предварительного втягивания |
| 1.3.3 | Подача дорна и тонкая настройка дорна |
| 1.3.4 | Подъемная предварительная конструкция с подачей |
| 1.3.5 | Волочильная тележка с управляемым открыванием |
| 1.3.6 | Тормоз материала |
| 1.3.7 | Привод |
| 1.3.8 | Матричный блок с гидравлической подстройкой матрицы, смазка материала и отвод газов |
| 1.3.9 | Волочильная cтанина |
| 1.3.10 | Наклонный стол |
| 1.3.11 | Стационарный карманы для материала |
| 1.3.12 | Сменные карманы |
| 1.3.13 | Гидравлическое оборудование |
| 1.3.14 | Электрическое оборудование (Siemens S5) |
