Продам Экструзионная линия для производства ПДН труб с диаметром 315мм-630мм в Weifang



Экструзионная линия для производства ПДН труб с диаметром 315мм-630мм Экструзионная линия для производства ПДН труб с диаметром 315мм-630мм Экструзионная линия для производства ПДН труб с диаметром 315мм-630мм Экструзионная линия для производства ПДН труб с диаметром 315мм-630мм Экструзионная линия для производства ПДН труб с диаметром 315мм-630мм Экструзионная линия для производства ПДН труб с диаметром 315мм-630мм
Производитель
Jinbao Intelligent machinery (Китай)
Цена
220 000
Нет в наличии / под заказ
Weifang (Китай)
Состояние: Новый
Контакты
JJNBAO
Дели Сюй

+86 13406051649

+8613406051649

Jinbao Intelligent Machinery Technology (Shandong) Co., LTD

Китай, Shandong, Weifang, West first jinshan Street, Xinan Street


Детальное описание

Конфигурация и спецификация

1  Экструзионные части

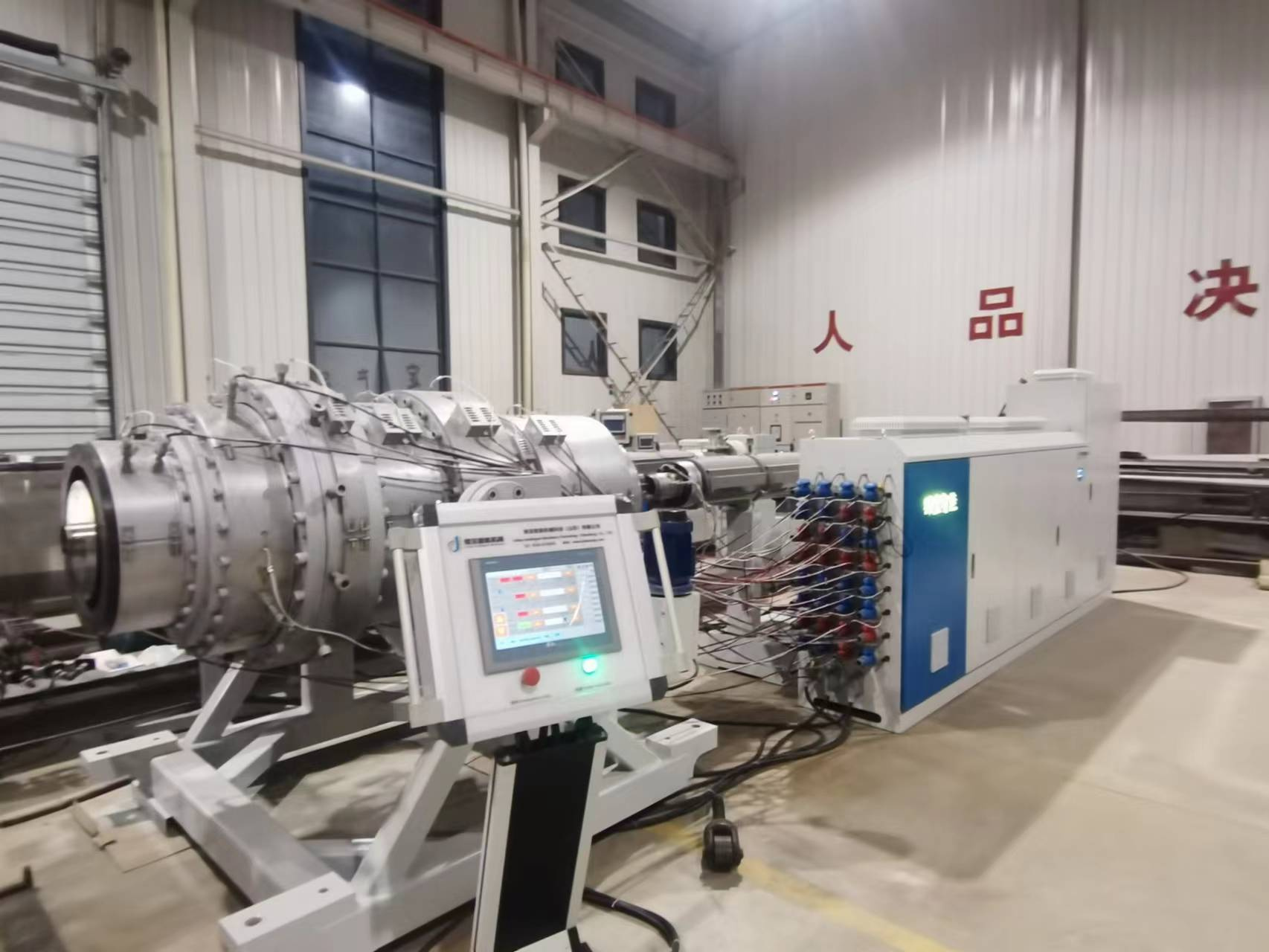

1.1 Одношнековый экструдер, модель JB-SJ120-38AC

  • Цилиндр, 38CrMoAlA, нитридный, с новой европейской структурой,спирально-пазовый сектор загрузки
  • ABB преобразователь
  • Редуктор: высокий крутящий момент, низкий шум и твердая поверхность зубчатки

Технические параметры

  • Диаметр шнека: ɸ90мм
  • L/D: 38:1
  • Потребляемая мощность электродвигателя: 355кВт,  переменного тока
  • Производительность макс. 1400кг/ч*(ПНД 100)
  • Обогрев цилиндра: 48 кВт (термоизолированный тип)
  • Мощность охлаждения для цилиндра: 7×0.75 кВт принудительный воздушный

1.1.1 ПЛК система управления

  • SIEMENS ПЛК нового поколения
  • Собственно-разработанная операционная программа на базе европейской технологии
  • Меню на английском и русском
  • Электропитание для составов линии
  • 12' ЖКД
  • Модуляризация температурного контроля
  • С сенсором для измерения температура и давления расплава

1.1.2 Гравиметрическая система

  • Управление с высокой точностью обеспечения стабильности производства экструдера
  • Точно измерение скорость оборотов шнека
  • Индикатор скорости оборотов шнека、производительности экструдера 、вес по метру трубы
  • Включно : подпорка ,бункер ,счетный кольсо

Технические параметры

  • Точность управления: ≦0.5%


1.2  Экструзионная головка

1.2.1Трубная головка, модель JB-PO630

  • Спиральный распределитель расплава
  • Канал полированный с защитным покрытием
  • Количество полос: 4-8

Технические параметры

  • Рабочий диапазон: ɸ315~630мм

1.2.2Матрица

  • Поверхность полирования с защитным покрытием

Технические параметры

  • Количество : 3шт


1.2.3Дорн

  • Поверхность полирования с защитным покрытием

Технические параметры

  • Количество : 6шт

Количество матрицы и дорна

Диаметр трубы

SDR

Матрица   количество

дорн       количество

Ø315

SDR11/SDR13.6/SDR17/SDR21

1

2

Ø400

Ø450

    1

    2

Ø500

Ø560

1

2

Ø630



1.2.4  Тележка для головки, модель JB-630

1.2.5  Температурный регулятор для дорна головки

  • Мощность: 9кВт
  • Регулировка температуры : циркуляционное масло

1.2.6  Охлаждающая аппаратура для дорна головки

  • Мощность отсасывающего вентилятора :11кВт

1.3  Одношнековый со-экструдер, модель JB-SJ25-25

  • Шнек и цилиндр разработанные по европейской технологий,
  • Шнек, 38CrMoAlA, нитридный
  • Цилиндр, 38CrMoAlA, нитридный
  • ABB преобразователь
  • С упорными подшипниками
  • Нержавеющий бункер

Технические параметры

  • Диаметр шнека: ɸ25мм
  • L/D: 25:1
  • Потребляемая мощность электродвигателя: 1.5кВт, переменный ток


2.0  Оборудования после экструдера

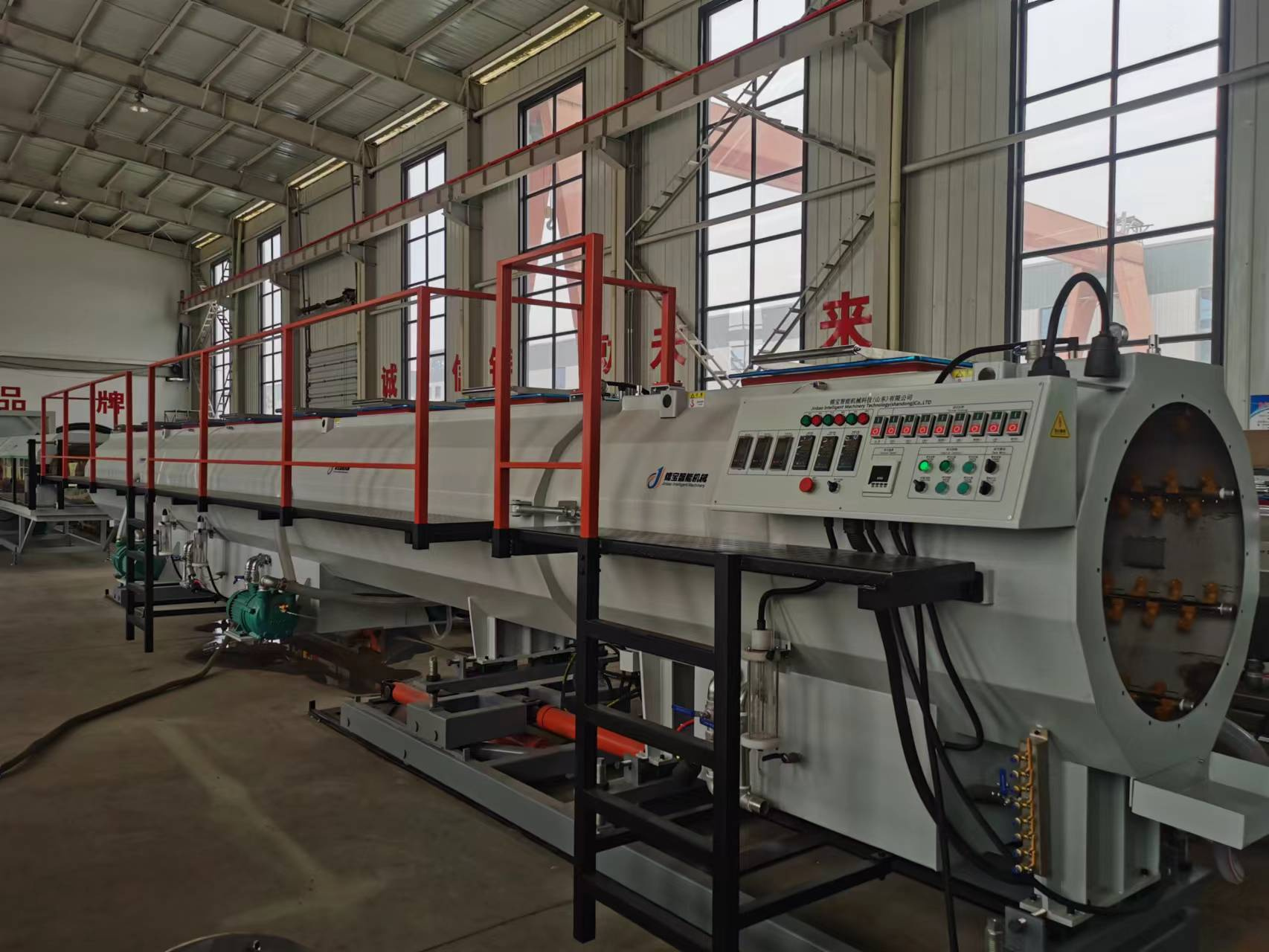

2.1 Вакуумная ванна, модель JB-VB630-2

  • Распылительный функциональный тип
  • Одна камера
  • Частотно-преобразовательное управление вакуума
  • Корпус из нержавеющей стали 304
  • Нейлоновые полукольцевые поддержки
  • Трубопроводная система(бай-пасс)  с фильтрами
  • Крышки из закалённого стекла, резиновый уплотнитель выпуклого установления
  • Стеклянный поплавковый индикатор уровня воды
  • С пультом для управления тянущем устройством
  • Разделитель подачи воды для калибратора
  • Светильник на начале ванны для обнаружения статуса работы
  • Гидравлическое движение по прямой и обратной стороне

Технические параметры

  • Диапазон работы: Φ315-Φ630мм
  • Общая вакуумная длина: 2000мм
  • Уровень вакуума: -0.02~ -0.08 МПа
  • Вакуумный насос: 5.5кВт
  • Водяной насос:7.5кВт
  • Движение по прямой и обратной стороне ± 500 мм
  • Движение по верхней и нижней стороне ± 50 мм
  • Движение по левой и правой стороне ± 50 мм

2.1.1      Калибратор, модель JB-D630-PE

  • медный


OD, мм

Количество

315

1

400

1

450

1

500

1

560

1

630

1


2.1.2 Вакуумная ванна, модель JB-VB630-10

  • Распылительный функциональный тип
  • Одна камера
  • Частотно-преобразовательное управление вакуума
  • Корпус из нержавеющей стали 304
  • Нейлоновые полукольцевые поддержки
  • Трубопроводная система(бай-пасс)  с фильтрами
  • Крышки из закалённого стекла, резиновый уплотнитель выпуклого установления
  • Стеклянный поплавковый индикатор уровня воды
  • Гидравлическое движение по прямой и обратной стороне

Технические параметры

  • Диапазон работы: Φ315-Φ630мм
  • Общая вакуумная длина: 10000мм
  • Уровень вакуума: -0.02~ -0.08 МПа
  • Вакуумный насос: 7.5кВт*2
  • Водяной насос:5.5кВт*4
  • Движение по прямой и обратной стороне ± 500 мм
  • Движение по верхней и нижней стороне ± 50 мм
  • Движение по левой и правой стороне ± 50 мм

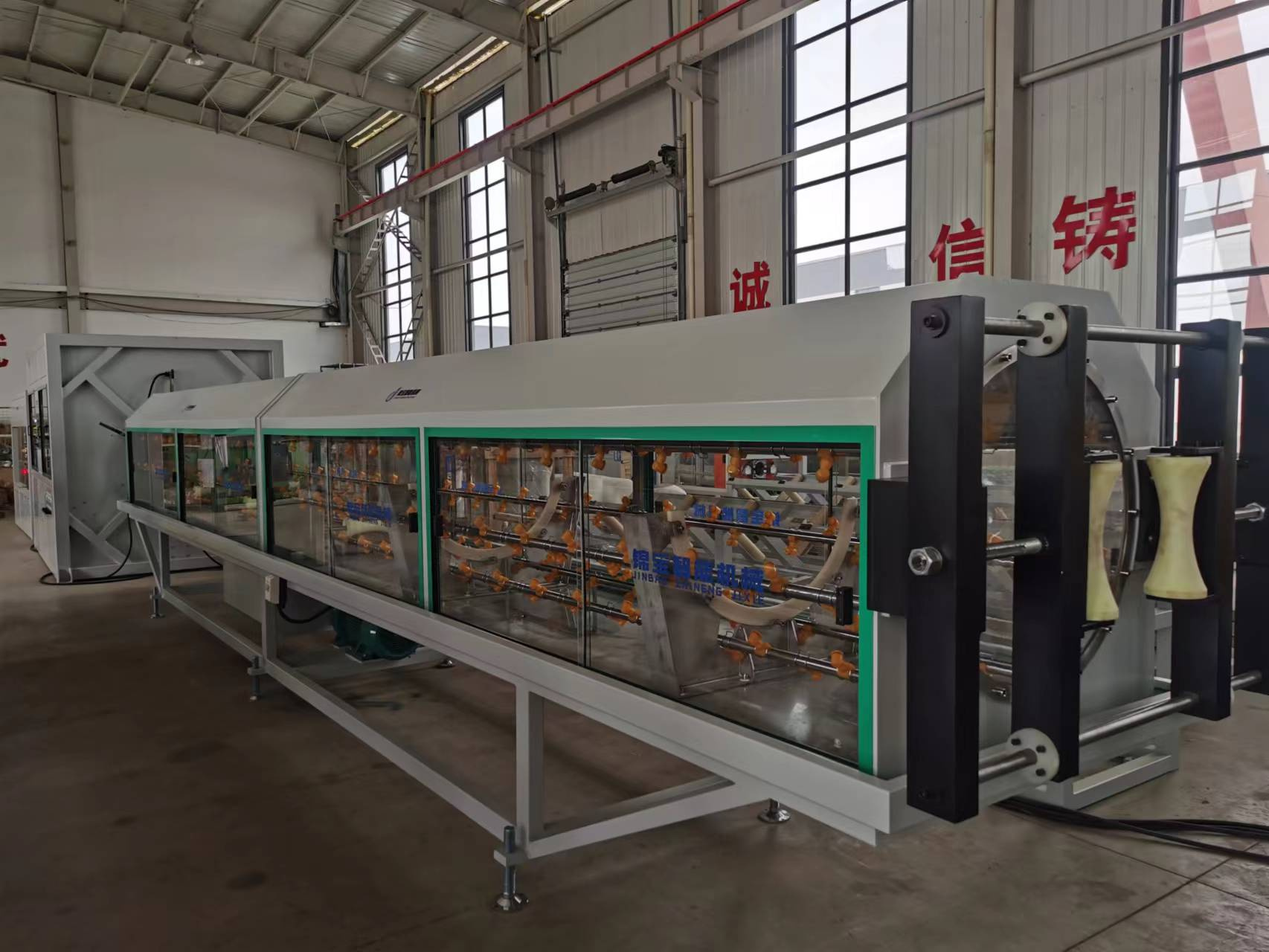

2.2 Ванна охлаждения, модель JB-CB630

  • Распылительный
  • Корпус из нержавеющей стали 304 и окно из сталинита
  • Нейлоновые полукольцевые и диск-ролик комбинированные поддержки

Технические параметры

  • Диапазон работы: Φ315-Φ630мм
  • Длина ванны: 9000 мм
  • Водяной насос:11кВт
  • Движение по верхней и нижней стороне ± 50 мм


2.2.1  Корректор овальности трубы, модель JB-CC630

  • Рабочий диапазон Φ315~Φ630мм
  • Угол регулировки: ± 45°

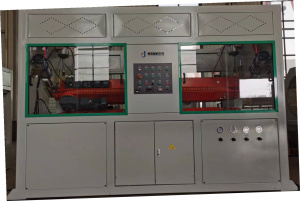

2.3 Тянущее устройство, модель JB-BH630

  • Гусеничное тянущее устройство, на каждом траке отдельный AC-мотор
  • Шесть траков
  • АВВ преобразователь
  • Энкодер-счётчик метража
  • Пневматический зажим
  • Рабочий диапазон :Φ315~Φ630 мм
  • Электродвигатель 6×0.75кВт (переменный ток)
  • Скорость:  0.05~1.2 м/мин
  • Контактная длина 2200 мм

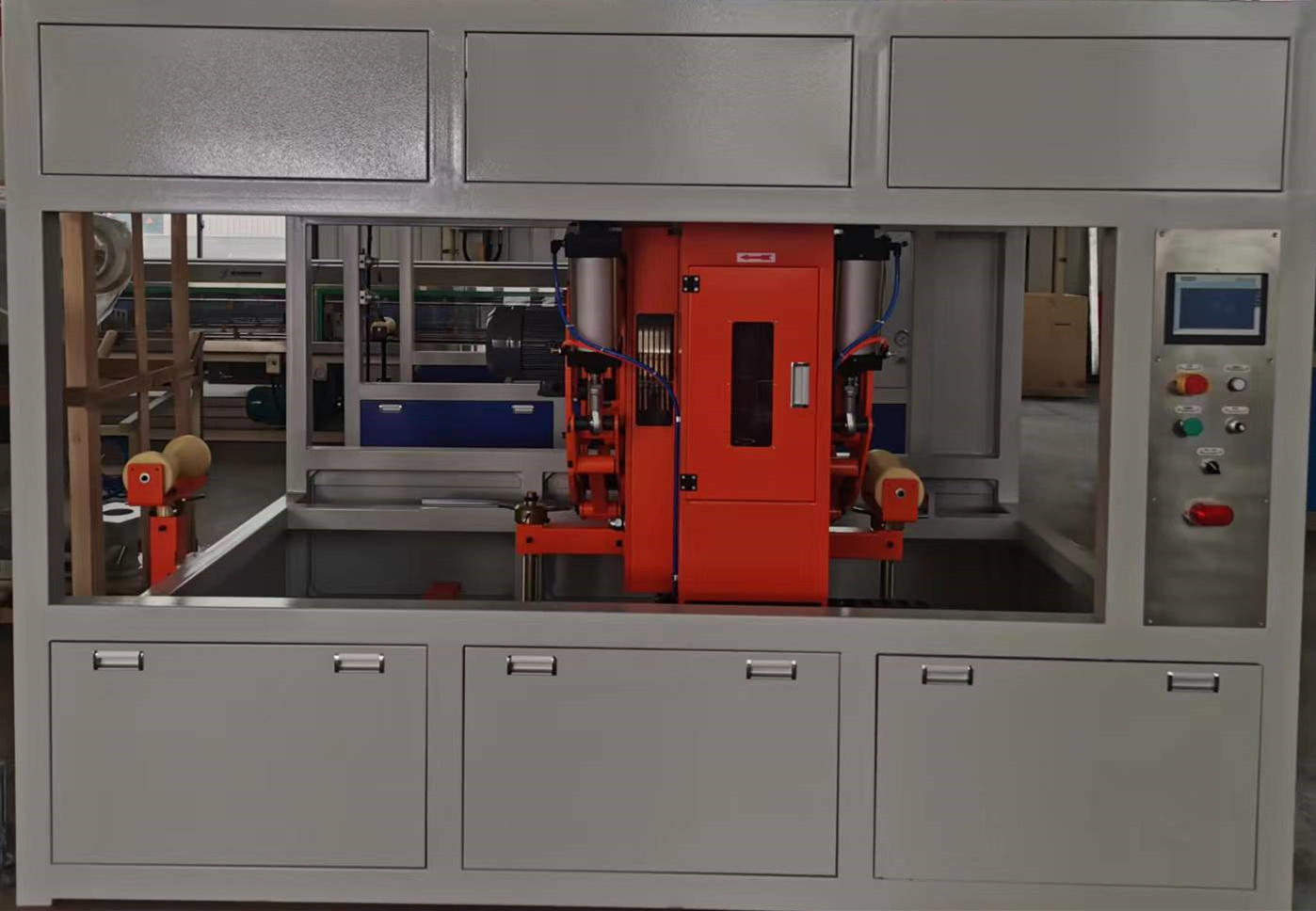

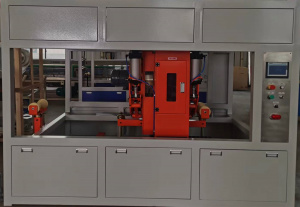

2.4  Отрезное устройство, модель JB-KС630

  • Бесстружечная  отрезка
  • Гидроподача ножа
  • SIEMENS ПЛК
  • 4' ЖКД
  • Твёрдое сплавое лезвие
  • Пневматический зажим

Технические параметры

  • Мощность двигателя: 5.5кВт
  • Диапазон трубы: Ф315~Ф630мм
  • Отрезная тольщина макс.:60мм

2.5  Укладчик

  • Длина: 4м*2
