Детальное описание
Описание продукта:

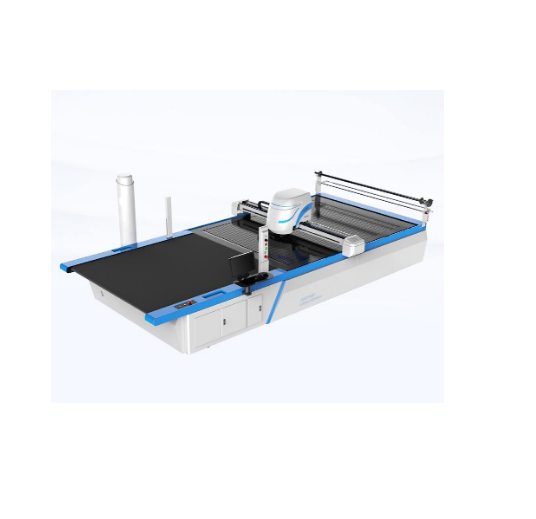

Компьютерный автоматический раскройный станок DNCC специально разработан для раскроя костюмов, униформы, автомобильных подушек, домашнего текстиля, тканевых диванов, джинсов, брюк, сумок, женской одежды и т. д. После вакуумной адсорбции толщина достигает 50-90 мм, а эффективная длина обычной резки составляет 2500 мм. Он подходит для резки продуктов на более крупные куски, что сокращает время подачи и эффективно повышает эффективность резки.
Функции:
— Система раскроя спроектирована компьютером, а система управления и компьютер автоматически комбинируются для повышения эффективности раскроя.;
— Оборудование может выполнять резку с нулевым интервалом, эффективно экономя сырье;
— Автоматическая резка с компьютерным управлением вместо большого количества резчиков для достижения массового производства;
— Детали, вырезанные на оборудовании, имеют высокую точность;
— Программное обеспечение для управления раскройной машиной поддерживает форматы данных из нескольких источников: оно может напрямую получать часто используемые программы для дизайна одежды и набора текста;
— Уникальный алгоритм и технология управления движением обеспечивают плавное соединение прямых и дуг, что на прямую влияет на точность резки;
— В оборудовании используется технология автоматической заточки ножей, а время заточки может быть рассчитано в соответствии с характеристиками ткани, что продлевает срок службы режущего ножа
— Расходные материалы легко заменить, стоимость замены низкая;
— Высокая степень автоматизации и простота эксплуатации.
Эффективность производства
Может резать бумагу, кожу, ткань, ПВХ, углеродное волокно, хлопок и другие гибкие материалы. Несравненная эффективность достигается за счет применения интеллектуальной технологии управления, мощных системных компонентов и современного оборудования. Идеальная координация всех компонентов системы для обеспечения оптимизации производственного процесса.
Производительность

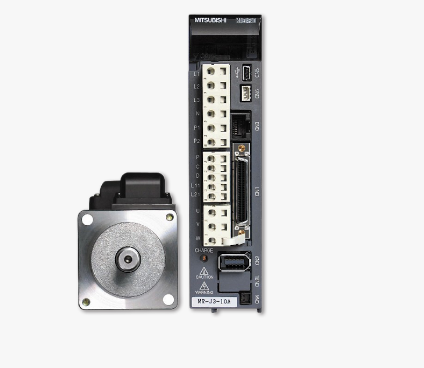

Высокопроизводительный режущий нож с серводвигателем, оснащенный технологией оптимизации резки и отличающиеся высокой точностью , не требующими обслуживания приводами. Отличается высокой производительностью резки, низкими эксплуатационными расходами и преимуществами простой интеграции в производственный процесс. |

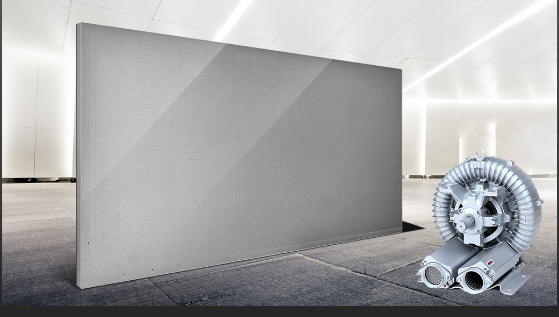

Вакуумная адсорбция
|
Высокая эффективность и энергосбережение регулируемой системы вакуумной адсорбции для оптимизации материала. Вам не нужно беспокоиться о том, что материал будет задираться в процессе перемещения. Помимо обеспечения качества резки, преимущество является более низкое энергопотребление.Компоненты системы и блоки управления
Лаконичная система проводки и компоненты управления являются стабильными и безопасными ; Очень просты в установке и техническом обслуживании. |

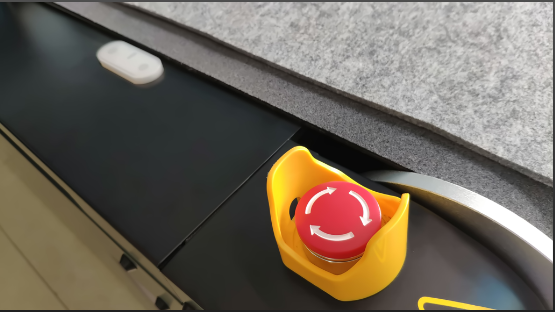

Система защиты безопасности
Для предотвращения неправильной работы плоттера существует срочный выключатель остановки и комплексная безопасность оборудования. |
Программное обеспечение для редактирования DNCUT
Комплексное программное обеспечение для редактирования САПР, идеальное сочетание программного обеспечения Montana, CDR, AI, ONYX, CALDERA, Printfactory; База данных поддерживает штрих-код, считывает линию высечки, повышает эффективность работы, снижает количество ошибок |
Планшетный плоттер имеет плоский стол, на котором фиксируется обрабатываемый материал. Опционально можно заказать плоттер с вакуумным прижимом, для лучшей фиксации материала.Резка производится режущим инструментом, закрепленным в модуле на каретке, она движется над столом. Модульная конструкция рабочего блока позволяет одновременно устанавливать до 3х инструментов, например ножи разного типа. Это сокращает простои оборудования, увеличивая производительность режущего плоттера. Фрезерный модуль позволяет производить обработку жестких материалов концевыми или фасонными фрезами.На каретках располагаются до четырех модулей с возможностью установки фрезерующего шпиндель. На плоской поверхности удобно работать с листовыми, толстыми или твердыми материалами, такими как гофрокартон или оргстекло, а также осуществлять сквозную резку.
Каретка планшетных режущих плоттеров может быть оснащена следующими модулями:

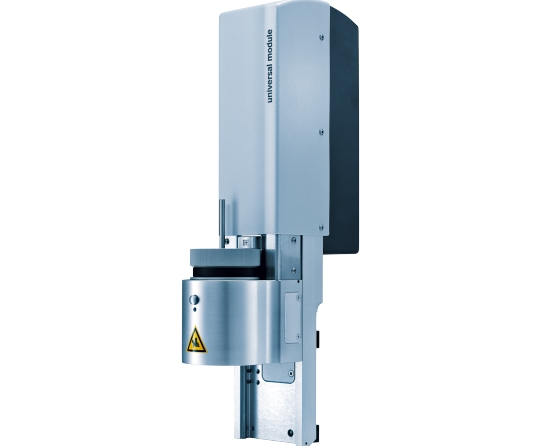

 | Универсальный модуль Универсальный модуль — самый распространенный модуль для размещения множества различных инструментов. Универсальность данного модуля позволяет очень экономично адаптировать систему резки к меняющимся производственным требованиям. Удобный разъем позволяет быстро менять инструмент без использования отвертки. Модуль может работать в режиме давления или определенного положения. |

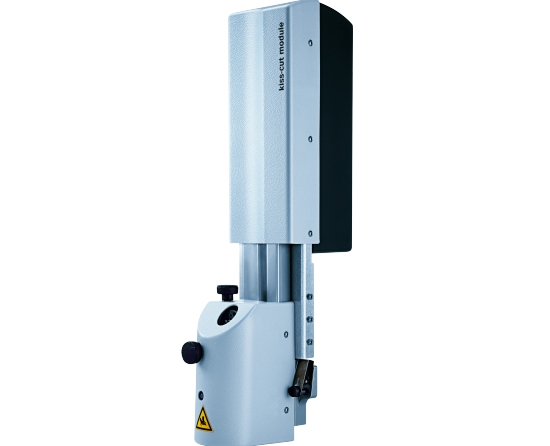

 | Облегченный модуль Благодаря малому весу и короткому ходу, а так же быстрому подъему инструмента данный модуль обеспечивает очень высокую скорость резки. Модуль прост в использовании, быстрая смена инструмента и очень высокая точность. В зависимости от программных настроек вы можете выбрать один из двух различных режимов обработки: в режиме давления модуль оказывает постоянное давление, или регулируемое от 30 до 1500 грамм на подложку. В результате получаются точные и чистые пропилы, например, в чувствительном к давлению виниле без повреждения материала подкладки. |

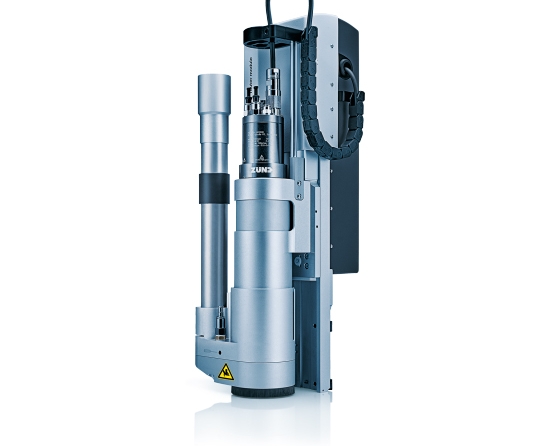

 | Шпиндельный модуль За счет наличия шпинделя, данный модуль позволит резать более плотные материалы, с которыми не справятся ножи (оргстекло, пластики, фанера, алюминий и тд).В зависимости от требований доступны версии от 1 до 3,6 кВт. |

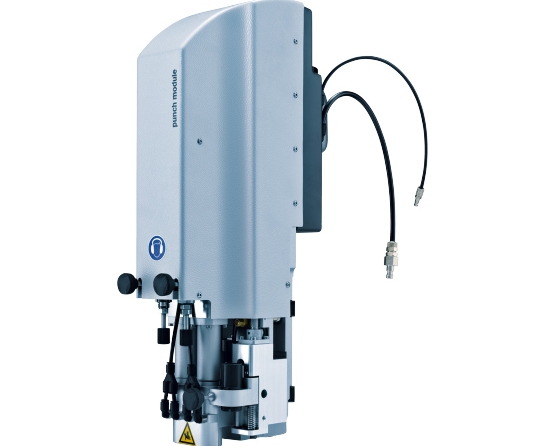

 | Пробивной модуль Пробивные модули используются для пробивки кожи, резины и различных тканей с удивительной скоростью. Этот модуль включает в себя независимо работающие пуансоны, которые подходят для различных инструментов. Пробойники вращаются по мере проникновения в материал, что позволяет создавать чистые и точные отверстия даже в прочных материалах толщиной до 6 мм. Преимуществом этого метода обработки является высокая производительность и очень хорошее качество отверстий. |
 | Маркировочный модуль Подходят для вычерчивания/черчения высечек, швов, выкроек, направляющих. Типичные области применения включают нанесение чернилами линий на полиэфирную пленку, маркировку швов на коже и маркировку деталей или рисунков шариковой ручкой. |

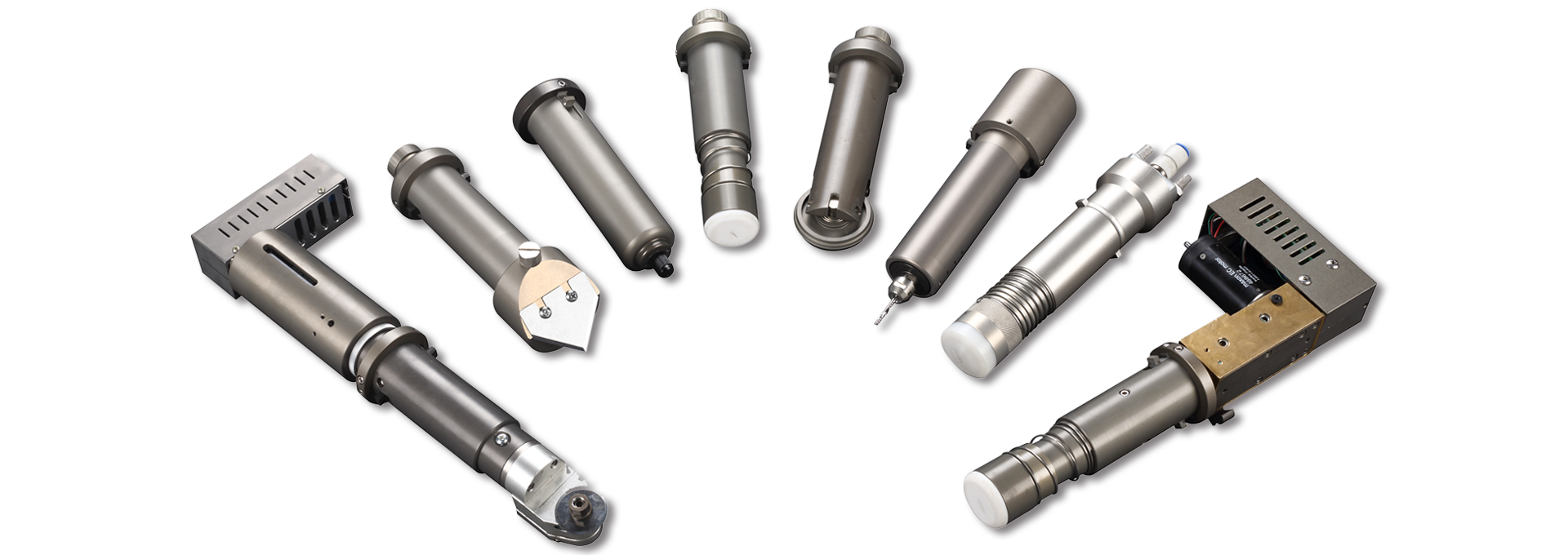

Инструменты для планшетного режущего плоттера:
 |
Доступны разные инструменты, под любые задачи реализуемые на производстве клиента. Основные инструменты представлены ниже.
 |  |  | ||

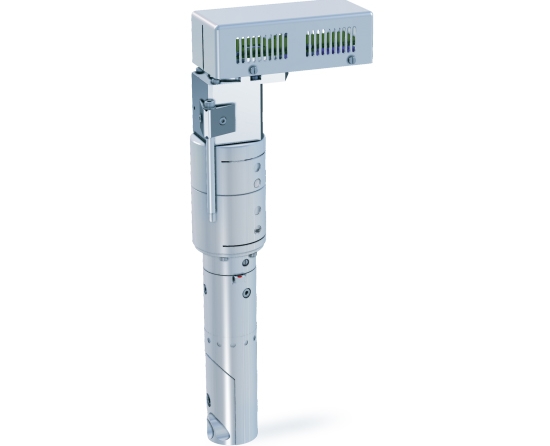

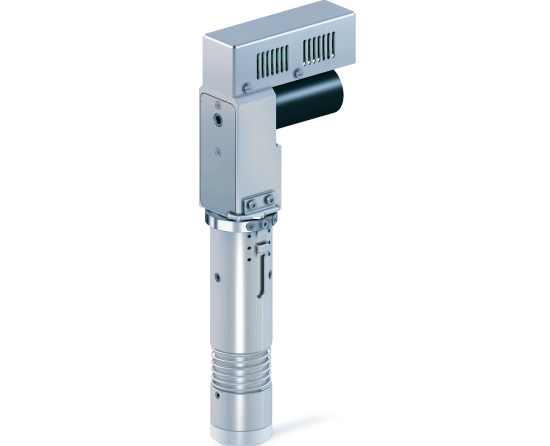

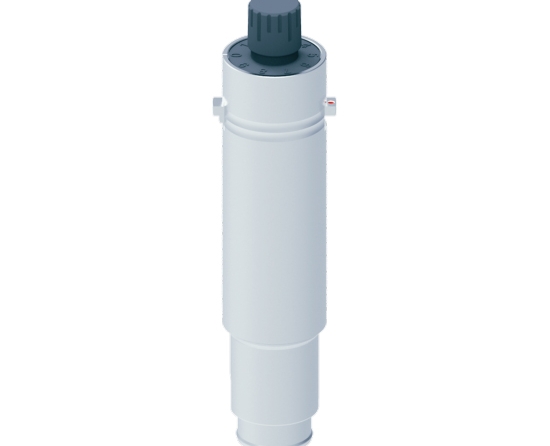

Универсальный режущий инструмент — UCT Универсальный режущий инструмент идеально подходит для сквозной резки различных материалов толщиной до 5 мм. Использование скребковых ножей обеспечивает очень высокую скорость обработки. Позволяет производить резку маленьких деталей. | Электрический осциллирующий инструмент — EOT Электрический колеблющийся инструмент подходит для резки мягких материалов и материалов средней плотности. Высокая частота колебаний обеспечивает высокую скорость обработки и эффективную пропускную способность. В зависимости от применения EOT доступен с ходом 0,5 мм или 1,0 мм. | Электрический осциллирующий инструмент — EOT-250 Электрический колеблющийся инструмент идеально подходит для эффективной обработки таких материалов, как толстый картон, прочная кожа и тд. Этот высокопроизводительный инструмент оснащен мощным двигателем с воздушным охлаждением. Увеличенный ход 2,5 мм и высокая частота колебаний. | ||
 |  |  | ||

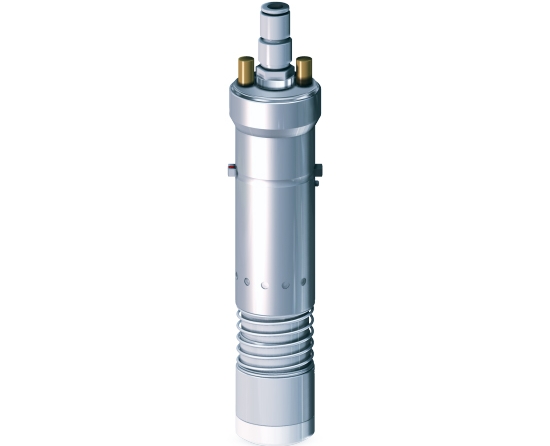

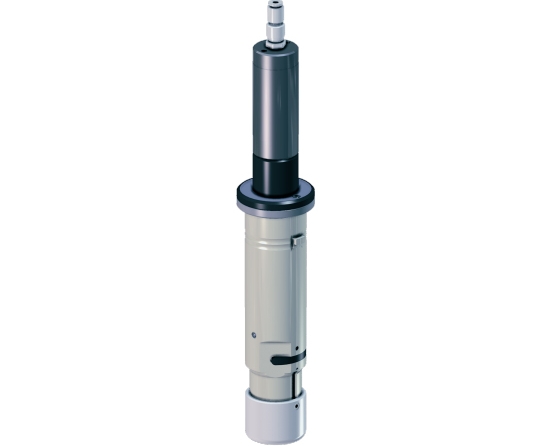

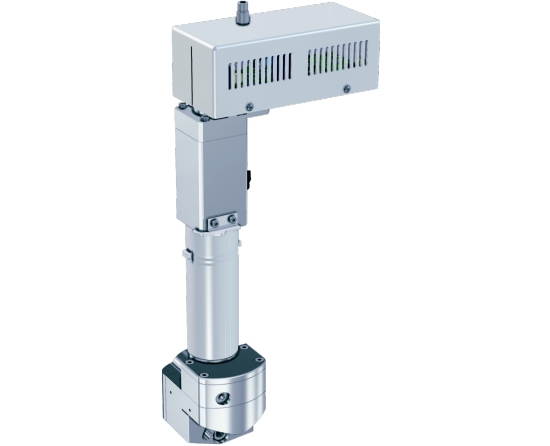

Пневматический осциллирующий инструмент — POT Пневматический колеблющийся инструмент с пневматическим приводом, который особенно хорошо подходит для резки жестких и плотных материалов, но также может работать с более мягкими и толстыми материалами. Использование значительного давления воздуха в сочетании с ходом 8 мм придает этому инструменту усилие, необходимое для работы в тяжелых условиях. POT доступен в двух версиях, с лезвиями толщиной 0,6 мм или 1,5 мм. При достаточном просвете балки можно обрабатывать материалы толщиной до 110 мм. | Мощный вращающийся инструмент — PRT Чрезвычайно прочный и мощный Power Rotary Tool разработан специально для надежной и экономичной резки сложных материалов. Материалы, которые можно обрабатывать с помощью этого инструмента, варьируются от твердого стекловолокна до чрезвычайно прочных арамидных волокон. Выбор из 3 настроек оборотов (до 100%, 75%, 50% от максимума). Это позволяет резать материалы с низкой температурой плавления. Подача воздуха защищает от пыли и мусора, а также охлаждает инструмент и материал. | Приводной вращающийся инструмент — DRT Приводной вращающийся инструмент предназначен для надежной и экономичной резки всех видов текстиля. Материал режется десяти сегментным лезвием с моторным приводом. Геометрия лезвия значительно снижает силу сопротивления материала, а также помогает аккуратно разрезать нить или волокно. Этот метод обработки обеспечивает чистый и точный разрез даже на очень рыхлых материалах грубой вязки. |
 |  |  | ||

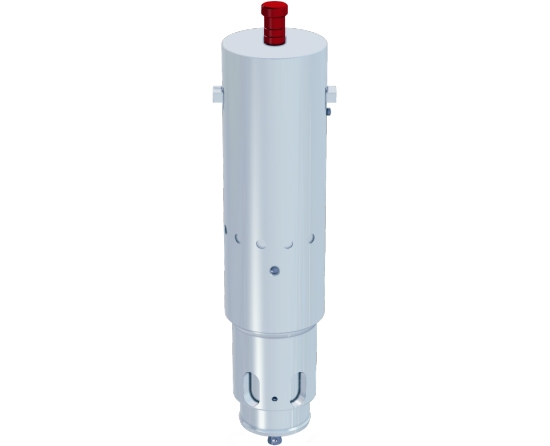

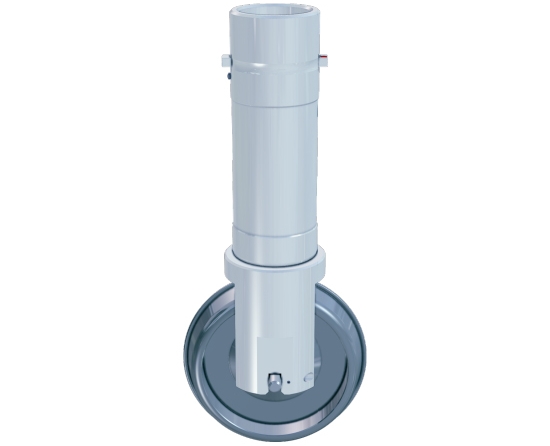

Инструмент для колесных ножей — WKT Инструмент Wheel Knife Tool — это эффективный и экономичный инструмент для однослойной резки стекла и углеродного волокна, а также технического текстиля. Использование лезвий из стали HSS обеспечивает очень высокую скорость обработки и эффективный процесс резки, которая производится в режиме давления. Настройки давления можно регулировать. В сочетании с этим инструментом используется специальная прокладка из полиуретана (PU), чтобы предотвратить повреждение. | Подрезной инструмент — SCT Инструмент используется для надрезания и сквозной резки широкого спектра материалов толщиной до 5 мм. В зависимости от того, нужно ли прорезать материал насквозь или надрезать, лезвие пневматически выдвигается или втягивается. Для подрезного инструмента можно использовать все ножи с плоской ложей. Для обработки сложных материалов опционально доступен подпружиненный скользящий поплавок. | Инструмент для V-образной резки — VCT Инструмент V-Cutting идеально подходит для создания сложных трехмерных структурных конструкций из картона/гофрокартона, пенопласта. Хорошо продуманная конструкция позволяет быстро менять инструмент и точно регулировать угол. VCT1 может резать под семью различными углами (0°, 5°, 10°, 15°, 22,5°, 30°, 45°). | ||
 |  |  | ||

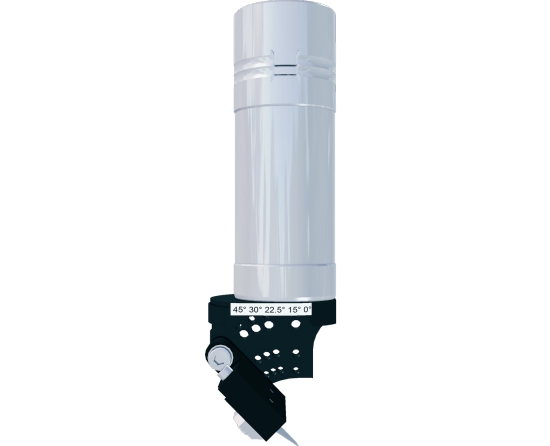

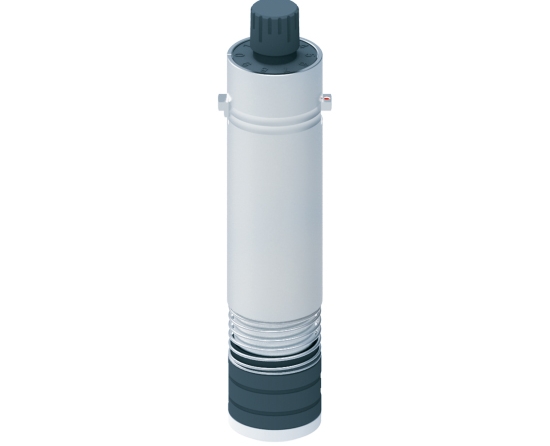

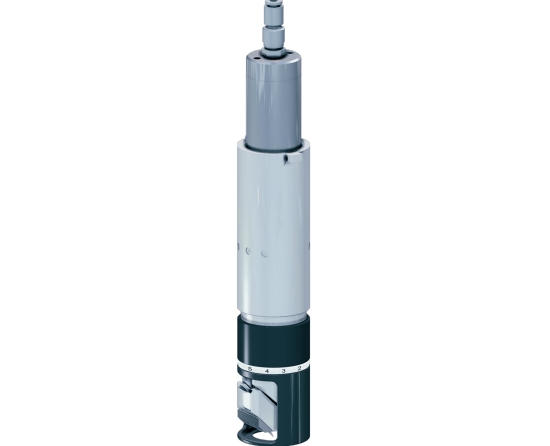

Инструмент для резки паспарту — PPT Инструмент для паспарту — идеальный инструмент для создания точных резов со скосом под углом 45° для резки паспарту и обрамления картин. Отлично подойдет для обработки картона и полимерных материалов толщиной до 5 мм. Регулировочный шаблон облегчает точное позиционирование лезвия в держателе. Это обеспечивает идеальные разрезы и высокую повторяемость. | Инструмент глубинной резки — KCT Идеальная глубина резки важна для резки винила. Переменное, регулируемое давление инструмента Kiss-Cut позволяет точно резать винил и пленку без повреждения материала подкладки. Помимо всех стандартных винилов и пленок толщиной до 3 мм, инструмент также подходит для резки тонкой бумаги и картона. К инструменту прилагается фиксированный скользящий поплавок. Можно использовать для сквозной резки картона и винила. | Инструмент для биговки Тип 1 — CTT1 CTT1 идеально подходит для обработки одностенного гофрированного картона. Инструмент поддерживает биговальные колеса диаметром 61 мм и шириной 20 мм. Инструмент полностью контролируется программным обеспечением для резки, производя высококачественные складки как вдоль гофра, так и против него, не разрывая и не растрескивая кромку. Колеса для биговки легко защелкиваются в держателе, что упрощает их установку и замену. |
 |  |  | ||

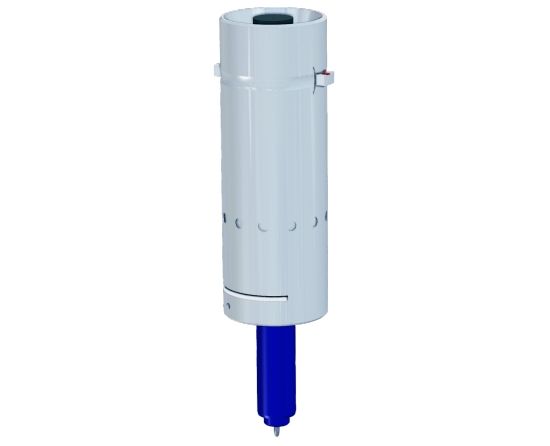

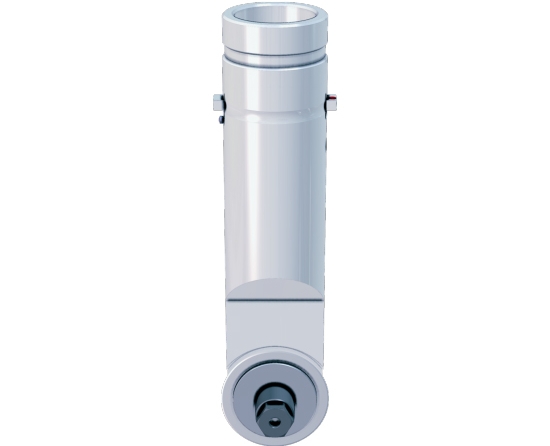

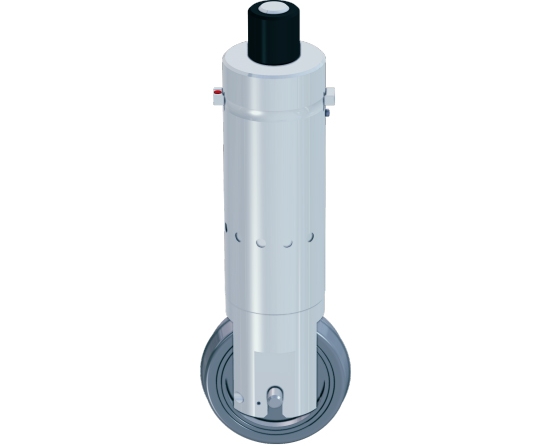

Инструмент для биговки, тип 2 — CTT2 CTT2 — универсальный инструмент для биговки. Вмещает широкий спектр установочных дисков для складывания картонных коробок, полипропилена, двустенных листов и тд. | Инструмент для биговки, тип 3 — CTT3 CTT3 предназначен для биговки двух- и трехслойного гофрированного картона. Подходит для биговальных колес диаметром 90 мм/3,5 дюйма и шириной 28 мм/1,1 дюйма. Инструмент производит высококачественную биговку как вдоль гофра, так и против него, не разрывая и не растрескивая верхний слой. | Универсальный инструмент рисования — UDT Универсальный инструмент для рисования — это экономичный инструмент для точной маркировки/разметки материалов, включая ткань, кожу, резину, тефлон. Инструмент используется для рисования меток сборки, линейных символов и текста. Черчение возможно в любой ориентации. UDT очень экономичен, поскольку он поддерживает легкодоступные стандартные инструменты для черчения, такие как картриджи с фломастерами и шариковыми ручками, доступные с различной шириной линий. |
Планшетный режущий плоттер может оснащаться камерой машинного зрения для точного позиционирования при резке по напечатанному изображению, система распознавания оптических меток позволяет получить точную резку по контуру напечатанного изображения даже при некотором смещении заготовки, либо при деформации материала
Универсальность оборудования позволяет достигать точность и качество реза даже при фрезеровании материалов большой толщины в несколько проходов, не зависимо от их свойств и размеров готового изделия. В результате получаем ровные линии реза каждой детали в строгом соответствии с утверждённым макетом. Край изделия из оргстекла не требует финишной полировки, не имеет нагара и оплавлений, как при обработке лазером, отсутствуют сколы. Погрешность размеров готового изделия до 0,1 мм, в том числе и за счет вакуумного прижима, обеспечивающего надежное фиксирование материала на рабочей поверхности стола.
