Детальное описание
Описание:

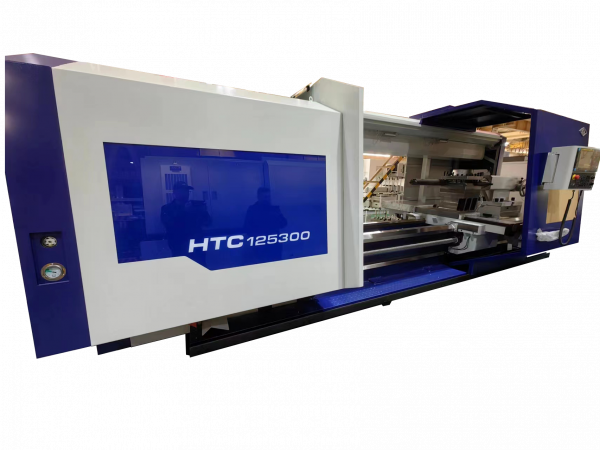

Практичный горизонтальный токарный станок с ЧПУ HTC125300 - это превосходный продукт, разработанный и изготовленный на основе переработки и поглощения отечественных и зарубежных токарных станков с ЧПУ той же спецификации, а также многолетнего опыта нашей компании в производстве горизонтальных токарных станков с ЧПУ в ответ на рыночный спрос. .
Станок может обрабатывать детали вала и диска, токарные резьбы, дуги, конусы, внутренние и внешние криволинейные поверхности тел вращения.Он может удовлетворить потребности в высокоскоростной резке черных и цветных металлов.Конструкция разумно соответствует жесткости таких компонентов, как шпиндель, станина и задняя бабка, что значительно повышает жесткость всего станка и обеспечивает устойчивость при тяжелой резке.Таким образом, точность внешнего круга станка может достигать уровня IT6~IT7.В качестве универсального станка он особенно подходит для эффективной и высокоточной обработки вращающихся деталей в таких отраслях, как локомотивы и арматура.
Артикул | Единица измерения | HTC125300 | |
Макс.диаметр качания над кроватью | mm | 1250 | |
Макс.длина зажимаемой детали (эффективное межосевое расстояние) | mm | 3100 | |
Макс.длина резки | mm | 3000 | |
Макс.диаметр резки | mm | 1250 | |
Макс.диаметр поворота над поперечным суппортом | mm | 850 | |
Тип носика шпинделя и код | А2-15 | ||
Конус переднего отверстия шпинделя | Метрика 140 | ||
Диаметр Обрабатываемого Прутка Шпинделя | mm | 130 | |
Гидравлическая регулируемая передняя бабка | диапазон скоростей шпинделя/макс.выходной крутящий момент | об/мин/Нм | 5~500/7500 |
Ступени Частоты Вращения Шпинделя | Гидравлические три передачи, бесступенчатое изменение скорости на каждой передаче | ||
Выходная Мощность Основного Двигателя | kW | 22 | |
Зажимной Патрон | Диаметр/тип патрона | mm | φ1000/ручной четырехзахватный |
Скорость ускоренного перемещения по оси X | м/мин | 6 | |
Скорость быстрого перемещения по оси Z | м/мин | 5 | |
перемещение по оси X | mm | 650 | |
Перемещение по оси Z | mm | 3000 | |
Механическая задняя бабка | Диаметр втулки задней бабки | mm | 160 |
Ход втулки задней бабки | mm | 300 | |
Конус втулки задней бабки | Морс | 6# | |
Время индексации поста инструмента | s | 6 | |
Размер инструмента | Цилиндрический токарный инструмент | mm | 40×40 |
Макс.грузоподъемность | Дисковые заготовки | kg | 1000 |
Заготовки вала | kg | 5000 | |
Вес Станка | Общий вес (вес нетто) | kg | 13000 |
Центральная высота | с кровати | mm | 625 |
с земли | mm | 1275 | |
Габаритные размеры (Д х Ш х В) | mm | 6500×2725×2450 | |
Точность обработки | IT6~IT7 | ||
Округлость обрабатываемой детали | mm | 0,005 | |
Постоянство обрабатываемого диаметра | mm | 0,025/300 | |
Плоскостность обрабатываемой детали | mm | 0,02/Ф300 | |
Шероховатость обрабатываемой детали | μm | Внешний круг Ra1,6 мкм | |
Дуговая поверхность, коническая поверхность Ra3,2 мкм | |||
Точность Позиционирования | ось X | mm | 0,014 |
ось Z | mm | 0,032 | |
Повторяемость | ось X | mm | 0,006 |
ось Z | mm | 0,016 |
