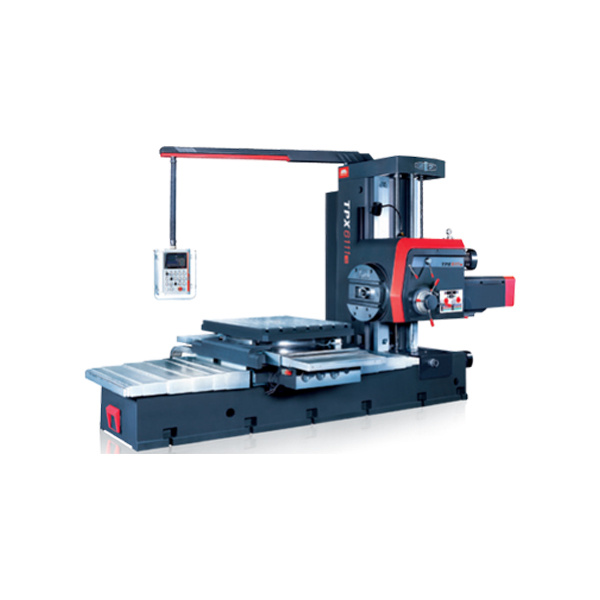

Продам SHENYANG(SYMG) TPX DRO ГОРИЗОНТАЛЬНО-РАСТОЧНОЙ ФРЕЗЕРНЫЙ СТАНОК TPX6111B (Горизонтально-расточные станки) в Wenzhou
+86 13968837667
Wenzhou Maiouke Electromechanical Equipment Co., Ltd.
Китай, Zhejiang, Wenzhou, зона экономического и технического развития Вэньчжоу, улица 12-й Биньхайский проезд, 455.
Детальное описание
Описание:
Горизонтальные фрезерно-расточные станки серии TPX выполнены в классическом дизайне, подходят для черновой и чистовой обработки, способны фрезеровать крупные детали и компоненты коробчатого типа. Они отлично справляются с внутренним растачиванием, цилиндрическим точением и прорезанием канавок путем радиальной подачи облицовочной плиты. Оптическое устройство позиционирования 4×90 обеспечивает точность обработки при токарной обработке крупных деталей. Прецизионная цифровая система измерения считывания обеспечивает точность координат и линейности.
| Артикул | Единица измерения | TPX6111B/2 | TPX6111B/3 | |
| Шпиндель | Диаметр | мм | 110 | 110 |
| Конус | - | Morse No6 | Morse No6 | |
| (ISO7:24No50) | (ISO7:24No50) | |||
| Максимальный крутящий момент | Нм | 1225 | 1225 | |
| Максимальное осевое давление | N | 12250 | 12250 | |
| Настройки скорости | - | 22 | 22 | |
| Диапазон Скоростей | об/мин | 8-1000 | 8-1000 | |
| Мощность Основного Мотора | кВ | 7,5 | 7,5 | |
| Планшайба | Максимальный крутящий момент | Нм | 1960 г. | 1960 г. |
| Диаметр | мм | 600 | 600 | |
| Диапазон Скоростей | об/мин | 4-200 | 4-200 | |
| Настройки скорости | - | 18 | 18 | |
| Стол Для Крепления Заготовок | Параметры | мм | 1100×960 | 1250×1100 |
| Максимальная Нагрузка | кг | 5000 | 5000 | |
| Размер Т-образного паза | мм | 22 | 22 | |
| Количество Т-Образных Прорезей | — | 7 | 7 | |
| Диапазон Обработки | Максимальное Перемещение По Оси X | мм | 1250 | 1600 |
| Максимальное Перемещение По Оси Y | мм | 900 | 1200 | |
| Максимальное Перемещение По Оси Z | мм | 1400 | 1400 | |
| Максимальное Перемещение По Оси W (Шпиндель) | мм | 600 | 600 | |
| Максимальное Перемещение По Оси U (Планшайба) | мм | 180 | 180 | |
| Угол Поворота Оси B | ° | 360 | 360 | |
| Минимальное Расстояние Между Центральной Линией Шпинделя и Рабочим Столом | мм | 0 | 0 | |
| Механизм Подачи | Быстрое Перемещение | мм/мин | Х/Г/З/Ш: 2500 | Х/Г/З/Ш: 2500 |
| Диапазон Подач По Осям За Каждый Оборот Шпинделя | мм/об | 0,04-6/0,01-1,88 | 0,04-6/0,01-1,88 | |
| (X/Y/Z/W) | (X/Y/Z/W) | |||
| Диапазон Скоростей (X) | мм/мин | - | - | |
| Точность | Точность Показаний Линейного Измерения (Оси X/Y/Z) | мм | 0,005 | 0,005 |
| Точность Показаний Линейного Измерения (B-Axis) | ° | 0,001 | 0,001 | |
| Общие Характеристики | Габариты (д×ш×в) | мм | 4910×2870×2750 | 5028×3359×3079 |
| Вес Машины | кг | 13000 | 14000 | |
