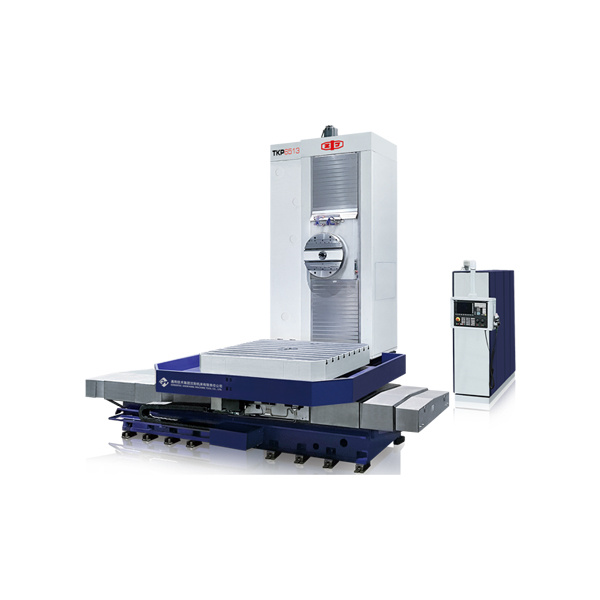

Продам SHENYANG(SYMG) СВЕРЛИЛЬНЫЙ СТАНОК TKP6513 (Горизонтально-расточные станки) в Wenzhou
+86 13968837667
Wenzhou Maiouke Electromechanical Equipment Co., Ltd.
Китай, Zhejiang, Wenzhou, зона экономического и технического развития Вэньчжоу, улица 12-й Биньхайский проезд, 455.
Детальное описание
Описание:
Станок выполняет множество функций обработки, таких как расточка, фрезерование, сверление (сверление, расширение, развертка), нарезание резьбы (жесткая нарезка резьбы), зенкование и т.д. Превосходная система ЧПУ делает станок также имеющим функцию линейной интерполяции, круговой интерполяции.
Поворотный стол с ЧПУ может осуществлять многопроцессорную обработку группы отверстий, системы отверстий и плоскости с четырех сторон за один зажим.
| Артикул | Единица измерения | ТКП6513 | |
| Размер Стола | мм | 1400×1600/2000×2000 | |
| Максимально-Допустимая Нагрузка На Рабочий Стол | T | 10 | |
| Диаметр Шпинделя | мм | Φ130 | |
| Диаметр лицевой панели | мм | Φ730 | |
| Размер Конуса Шпинделя | - | ISO 7:24 NO.50 | |
| Револьверная Головка | - | JT50/BT50 | |
| Число Оборотов Шпинделя | об/мин | окт.00 | |
| Число Оборотов Плана Шайба | об/мин | 10-125 | |
| Мощность Основного Мотора | кВ | 25/30 | |
| Max. Крутящий Момент Шпинделя | Нм | 2500/3000 | |
| стол Travel--X | мм | 2000/3000/3500/4000 | |
| Ход передней бабки -- Y | мм | 1600/2000/2500/3000 | |
| Перемещение По Стойке Ось Z | мм | 1600/2000 | |
| Ход шпинделя -- W | мм | 800 | |
| Перемещение План Шайба U | мм | 200 | |
| Наибольший Диаметр Изделия Над Столом B | o | 0,001×360 | |
| Расстояние От Центра Шпинделя До Поверхности Стола | мм | 100-1700 | |
| Расстояние От Торца Шпинделя До Центра Стола | мм | 850/1050 | |
| Скорость Подачи | Х、Y、Z | мм/мин | янв.00 |
| W | мм/мин | янв.00 | |
| U | мм/мин | янв.00 | |
| B | об/мин | 0-1 | |
| Высокая Скорость Подачи | Х、Y、Z | м/мин | 9 |
| W | м/мин | 3 | |
| U | м/мин | 3 | |
| B | об/мин | 1 | |
| Точность Позиционирования | Х、Y、Z | мм | XZ: 0,02/0,016 (решетка) |
| YZ: 0,02/0,015 (решетка) | |||
| W | мм | 0,02 | |
| U | мм | 0,032 | |
| B | " | 10,4×90°:6 | |
| Точность Повторяемости | Х、Y、Z | мм | 0,013 |
| W | - | 0,018 | |
| U | мм | 0,018 | |
| B | " | 6 | |
| Система Чпу | - | СИМЕНС 828D | |
Характеристика:
Машина выполнена в виде Т-образной компоновки с одной колонной и коробчатой конструкцией, подвешенной сбоку. Стол и ползун перемещаются по направляющей поперечного сечения (координата по оси X), а колонна закрепляется на ползуне. Стол и ползун перемещаются по горизонтальной направляющей станины (координата по оси X), колонна закреплена на ползуне. Шпиндельная коробка перемещается вертикально вдоль направляющей колонны (координата оси Y), стол с ЧПУ поворачивается на 360° (ось B), шпиндель (ось расточки) перемещается внутри оси фрезерования (координата оси W).
