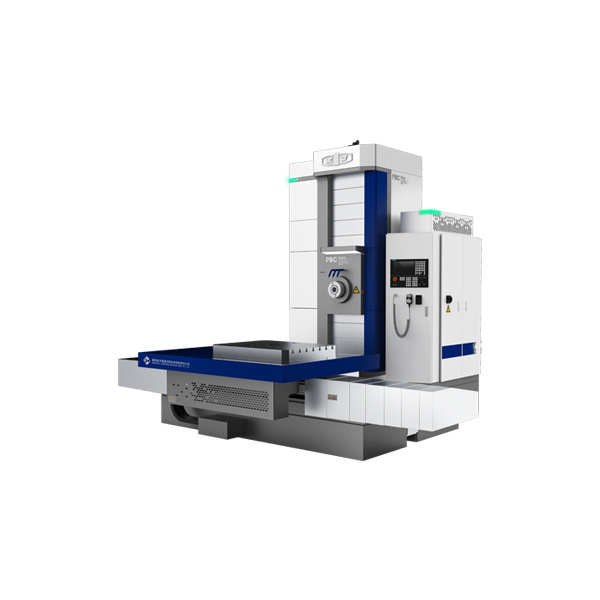

Продам SHENYANG(SYMG) СВЕРЛИЛЬНЫЙ СТАНОК PBC 110(F)M (Горизонтально-расточные станки) в Wenzhou
+86 13968837667
Wenzhou Maiouke Electromechanical Equipment Co., Ltd.
Китай, Zhejiang, Wenzhou, зона экономического и технического развития Вэньчжоу, улица 12-й Биньхайский проезд, 455.
Детальное описание
Описание:
Станок выполняет множество функций обработки, таких как расточка, фрезерование, сверление (сверление, расширение, развертка), нарезание резьбы (жесткая нарезка резьбы), зенкование и т.д. Превосходная система ЧПУ делает станок также имеющим функцию линейной интерполяции, круговой интерполяции.
Поворотный стол с ЧПУ может осуществлять многопроцессорную обработку группы отверстий, системы отверстий и плоскости с четырех сторон за один зажим.
| Артикул | Единица измерения | PBC110(f)m | |
| Размер Стола | mm | 1000×1250 | |
| 1250×1400 | |||
| Максимально-Допустимая Нагрузка На Рабочий Стол | T | 5 | |
| Диаметр Шпинделя | mm | Φ110 | |
| Диаметр лицевой панели | mm | - Φ630 | |
| Размер Конуса Шпинделя | - | ISO 7:24 NO.50 | |
| Револьверная Головка | - | JT50/BT50 | |
| Число Оборотов Шпинделя | об/мин | 10–2500 10–2000(fm) | |
| Число Оборотов Плана Шайба | об/мин | -210 | |
| Мощность Основного Мотора | kW | 17/20.4 | |
| Max. Крутящий Момент Шпинделя | Nm | 1300/1600 | |
| стол Travel--X | mm | 2000 | |
| Ход передней бабки -- Y | mm | 1500 | |
| Перемещение По Стойке Ось Z | mm | 1200 | |
| Ход шпинделя -- W | mm | 550 | |
| Перемещение План Шайба U | mm | -140 | |
| Наибольший Диаметр Изделия Над Столом B | o | 0,001×360 | |
| Расстояние От Центра Шпинделя До Поверхности Стола | mm | 60-1560/30-1530 | |
| Расстояние От Торца Шпинделя До Центра Стола | mm | 350 487 (fm) | |
| Скорость Подачи | Х、Y、Z | мм/мин | янв.00 |
| W | мм/мин | янв.00 | |
| U | мм/мин | -1001 | |
| B | об/мин | 0-1 | |
| Высокая Скорость Подачи | Х、Y、Z | м/мин | 9 |
| W | м/мин | 2,4 | |
| U | м/мин | -2,4 | |
| B | об/мин | 2 | |
| Точность Позиционирования | Х、Y、Z | mm | X: 0,02/0,016 (решетка) |
| YZ: 0,018/0,015 (решетка) | |||
| W | mm | 0,02 | |
| U | mm | -0,032 | |
| B | " | 12/10 (решетка), 4×90°:6 | |
| Точность Повторяемости | Х、Y、Z | mm | Х: 0,011 YZ: 0,01 |
| W | - | 0,016 | |
| U | mm | -0,018 | |
| B | " | 7 | |
| Система Чпу | - | СИМЕНС 828D | |
Характеристика:
Машина выполнена в виде Т-образной компоновки с одной колонной и коробчатой конструкцией, подвешенной сбоку. Стол и ползун перемещаются по направляющей поперечного сечения (координата по оси X), а колонна закрепляется на ползуне. Стол и ползун перемещаются по горизонтальной направляющей станины (координата по оси X), колонна закреплена на ползуне. Шпиндельная коробка перемещается вертикально вдоль направляющей колонны (координата оси Y), стол с ЧПУ поворачивается на 360° (ось B), шпиндель (ось расточки) перемещается внутри оси фрезерования (координата оси W).
