Продам SHENYANG (SYMG) Расточный станок PBC 110(f)m PBC130m PBC 110(f) PBC130(f) (Токарно-винторезные станки) в Wenzhou

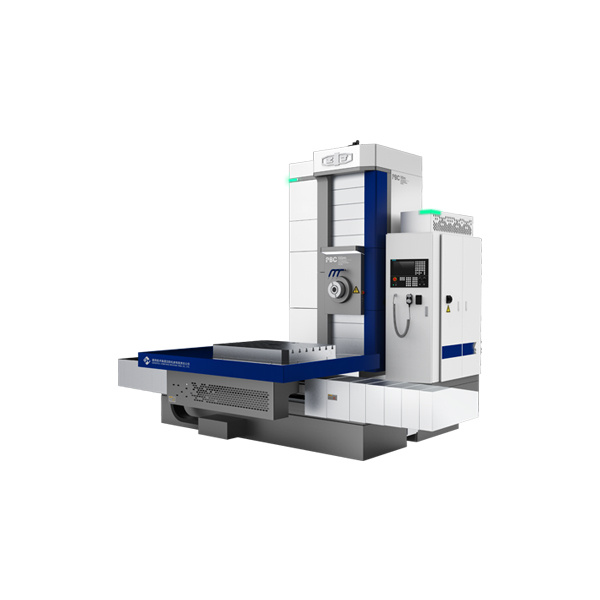

SHENYANG (SYMG) Расточный станок PBC 110(f)m PBC130m PBC 110(f) PBC130(f) (Токарно-винторезные станки)
Производитель
Shenyang Machine Tool Co., Ltd. (Китай)
Цена договорная
В наличии
Wenzhou (Китай)
Состояние: Новый
Контакты
Weige
Yunwei Zheng

+86 13968837667

Wenzhou Maiouke Electromechanical Equipment Co., Ltd.

Китай, Zhejiang, Wenzhou, зона экономического и технического развития Вэньчжоу, улица 12-й Биньхайский проезд, 455.


Детальное описание

Описание:

Станок выполняет множество функций обработки, таких как расточка, фрезерование, сверление (сверление, расширение, развертка), нарезание резьбы (жесткая нарезка резьбы), зенкование и т.д. Превосходная система ЧПУ делает станок также имеющим функцию линейной интерполяции, круговой интерполяции.

Поворотный стол с ЧПУ может осуществлять многопроцессорную обработку группы отверстий, системы отверстий и плоскости с четырех сторон за один зажим.

Предмет

Единица

PBC110(f)m

PBC 130m

PBC 110(f)

PBC 130(f)

Размер стола

мм

1000×1250
1250×1400

1600×1800

1250×1400

1600×1800/
2000×2000

максимально-допустимая нагрузка на рабочий стол

T

5

10

8

15

Диаметр шпинделя

мм

Φ110

Φ130

Φ110

Φ130

Диаметр  план шайба

мм

- Φ630

-

-  Φ630

-  Φ730

размер конуса шпинделя

-

ISO 7:24 NO.50

ISO 7:24 NO.50

ISO 7:24 NO.50

ISO 7:24 NO.50

 револьверная головка

-

JT50/BT50

JT50/BT50

JT50/BT50

JT50/BT50

число оборотов шпинделя

об/мин

10-2500 10-2000(fm)

10-3000

10-3000 10-2000(f)

10-3000 10-2000(f)

число оборотов плана шайба

об/мин

- 10-200

-

- 10-200

- 10-125

Мощность главного двигателья

кВа

17/20.4

25/30

19.5/23.4

25/30

Max.  крутящий момент шпинделя

Nm

1300/1600

2100/2600

1100/1300

2100/2600 2200/2600(f)

перемещения по столу  ось X

мм

2000

2000/3000/4000

2000/3000

2000/3000/4000

 перемещение пиноли передней бабки ось У

мм

1500

1600/2000

1500/2000

1600/2000/2500

Перемещение по стойке ось Z

мм

1200

1600/2000

1200/2000

1600/2000

Перемещение шпинделя --W

мм

550

800

550

800

Перемещение план шайба  U

мм

- 140

-

- 140

- 200

наибольший диаметр изделия над столом B

o

0.001×360

0.001×360

0.001×360

0.001×360

Расстояние от центра шпинделя до поверхности стола

мм

60-1560/30-1530

100-1700

60-1560

100-1700

Расстояние от торца шпинделя до центра стола

мм

350 487(fm)

850

350 487(f)

850

скорость подачи

X、Y、Z

мм/мин

1-6000

X/Z:l-12000,Y:l-10000

1-8000

1-8000

W

мм/мин

1-2000

1-3000

1-2400

1-3000

U

мм/мин

- 1-1000

-

- 1-2400

-1 -3000

B

об/мин

0-1

0-1.5

0-1.5

0-1.5

Высокая скорость подачи

X、Y、Z

м/мин

9

X/Z:12,Y:10

15

12

W

м/мин

2.4

3

2.4

3

U

м/мин

-  2.4

-

-  2.4

-  3

B

об/мин

2

1.5

1.5

1.5

Точность позиционирования

X、Y、Z

мм

X:0.02/0.016(Grating)
YZ:0.018/0.015(Grating)

XZ:0.015/0.01(Grating)
Y:0.01(Grating)

XZ:0.015/0.01(Grating)
Y:0.01(Standard magnetic grille)

XZ:0.015/0.01(Grating)
Y:0.01(Standard magnetic grille)

W

мм

0.02

0.012

0.012

0.012

U

мм

- 0.032

-

- 0.032

- 0.032

B

"

12/10 (Grating),4X90°:6

8 (Grating),4X90°:6

6

6

Точность повторяемости

X、Y、Z

мм

X:0.011 YZ:0.01

0.008

0.008

0.008

W

-

0.016

0.01

0.01

0.01

U

мм

- 0.018

-

- 0.018

- 0.018

B

"

7

6

4

4

Система ЧПУ

-

SIEMENS 828D

SIEMENS 828D

SIEMENS 828D

SIEMENS 828D

Характеристика:

Машина выполнена в виде Т-образной компоновки с одной колонной и коробчатой конструкцией, подвешенной сбоку. Стол и ползун перемещаются по направляющей поперечного сечения (координата по оси X), а колонна закрепляется на ползуне. Стол и ползун перемещаются по горизонтальной направляющей станины (координата по оси X), колонна закреплена на ползуне. Шпиндельная коробка перемещается вертикально вдоль направляющей колонны (координата оси Y), стол с ЧПУ поворачивается на 360° (ось B), шпиндель (ось расточки) перемещается внутри оси фрезерования (координата оси W).
