Продам SHENYANG (SMTCL) ВЕРТИКАЛЬНЫЙ МНОГОЦЕЛЕВОЙ СТАНОК СЕРИИ Q (Фрезерные обрабатывающие центры) в Wenzhou

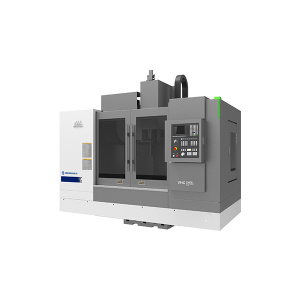

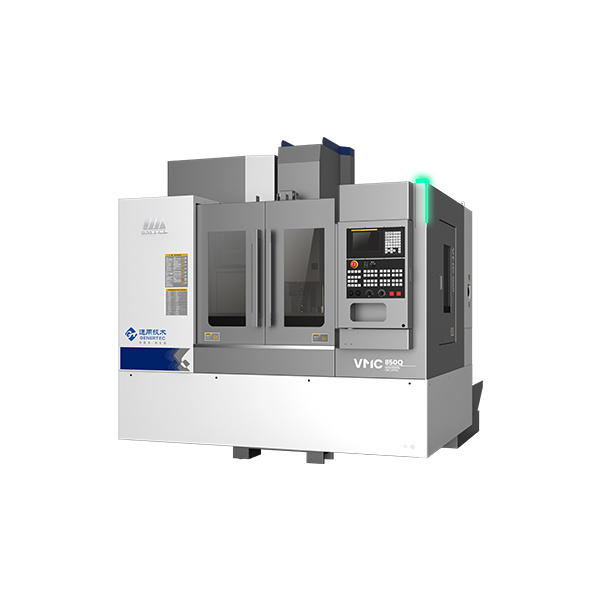

SHENYANG (SMTCL) ВЕРТИКАЛЬНЫЙ МНОГОЦЕЛЕВОЙ СТАНОК СЕРИИ Q (Фрезерные обрабатывающие центры)
Цена договорная
В наличии
Wenzhou (Китай)
Состояние: Новый
Контакты
Weige
Yunwei Zheng

+86 13968837667

Wenzhou Maiouke Electromechanical Equipment Co., Ltd.

Китай, Zhejiang, Wenzhou, зона экономического и технического развития Вэньчжоу, улица 12-й Биньхайский проезд, 455.


Детальное описание

Размер стола:  1000~1300×500~610 мм

Макс. допустимая нагрузка: 600/1000 кг

Размер прорези Т: 18×5 мм×N

Перемещение оси X: 850~1100 мм

Описание продукта:

Станки серии Q - это новое поколение вертикальных многоцелевых станков общего назначения, выпущенных компанией Genertec SMTCL на основе независимых исследований и разработок и сочетания многолетнего опыта проектирования и производства. Благодаря профессиональному проектированию и использованию аналитического программного обеспечения для научного и рационального анализа/оптимизации, а также проверке и улучшению с помощью передовых методов производства/тестирования, этот продукт показывает превосходную обрабатываемость, которая может удовлетворить требования к сверлению и фрезерованию различных компонентов.

Артикул

Ед. Изм.

ВМС 850Q

ВМС 1000Q

ВМС 1100Q

Стол

Размер стола

мм

1000×500

1150×500

1300×610

Максимально допустимая нагрузка

кг

600

600

1000

Размер T-образной прорези

мм×Н

18×5

18×5

18×5

Диапазон обработки

Перемещение по оси X

мм

850

1000

1100

Перемещение по оси Y

мм

500

500

620

Перемещение по оси Z

мм

540

540

600

Расстояние между резьбовым концом шпинделя до стола

Макс.

мм

660

660

720

Мин.

мм

120

120

120

Расстояние между центром шпинделя до поверхности направляющих

мм

640

640

743

Шпиндель

Конус (7:24)

-

BT40

BT40

BT40

Скорость

об/мин

10000

10000

10000

Крутящий момент

Н·м

35.8/70 (S2 15 минут)

35.8/70 (S2 15 минут)

35.8/70 (S2 15 минут)

Мощность главного двигателя

кВт

7.5/11

7.5/11

7.5/11

Тип привода

-

Ремень синхронного привода

Ремень синхронного привода

Ремень синхронного привода

Технологическая оснастка

Резцедержатель

-

MAS 403 BT40

MAS 403 BT40

MAS 403 BT40

Инструментальная оправка для автоматической смены

-

MAS 403 40BT- 1

MAS 403 40BT- 1

MAS 403 40BT- 1

Механизм подачи

Быстрая подача

Ось X

м/мин

48

48

48

Ось Y

м/мин

48

48

48

Ось Z

м/мин

48

48

48

Мощность двигателя (XYZ)

кВт

1.8/1.8/3

1.8/1.8/3

3/3/3

Максимальный крутящий момент на выходном валу двигателя (XYZ)

Нм

11/11/20

11/11/20

20/20/20

Скорость подачи

мм/мин

1-20000

1-20000

1-20000

Инструментальный магазин

Тип

-

Автомат

Автомат

Автомат

Устройство управления поиском инструмента

-

Выбор ближайшего инструмента

Выбор ближайшего инструмента

Выбор ближайшего инструмента

Емкость магазина

-

24

24

24

Макс. длина инструмента

мм

300

300

300

Макс. вес инструмента

кг

7

7

7

Макс. диаметр инструментального диска

Полный

мм

Φ80

Φ80

Φ80

Близкий

мм

Φ150

Φ150

Φ150

Время замены инструмента

См

2.5

2.5

2.5

Расстояние между столом и поверхностью земли

мм

880

880

950

Вес станка

кг

5100

5400

6200

Электроэнергетическая мощность

кВА

18

18

25

Общие габариты (Д×Ш×В)

мм

2400×2560×2700 (без транспортёра)

2700× 2560 × 2700 (без транспортёра)

2940× 3450×3050 (без транспортёра)

Характеристика

Большая наклонная станина.

Станина с большим размахом и низким центром тяжести, стружечная канавка с обеих сторон повышает устойчивость и стабильность. Применяется конструкция шарико-винтовой пары с предварительной царапиной для повышения точности обработки.

Колонна.

Классическая перевернутая Y-образная структура отличается надежностью и стабильностью, что эффективно гарантирует производительность обработки и грузоподъемность при высокоскоростном движении.

Функция аварийной остановки, которая предотвращает падение.

Во время аварийной остановки ось Z поднимается



Магазин инструментов дискового типа.

С функцией предварительного выбора для сокращения времени смены инструмента и повышения эффективности.

Термо-симметрия передней бабки. Принятая конструкция крестовины может компенсировать тепловую деформацию и улучшить стабильность.

Полная защита помещения.

Более оптимизированная конструкция защитной комнаты может защитить оператора и рабочую среду.


Образцы


Материал

Механическая обработка


Скорость вращения шпинделя (об/мин)

Скорость подачи (мм/мин)

Ширина резания (мм)

Глубина резания

(мм)

Мощность

(кВт)

Вращающий момент (Нм)

Производительность съёма материала при резании (см³/мин)

Чугун

Ф80 торцевая фрезерная головка

1114

949

64

4.5

8.6

70.1

273

1472

3692

64

2

11

70

472.61

Сталь

Ф80 торцевая фрезерная головка

1194

716

64

3

9.29

72.9

137.47

1350

2430

64

1.3

9.83

69.3

202.18



Материал

Механическая обработка


Скорость вращения шпинделя (об/мин)

Скорость подачи (мм/мин)

Мощность (кВт)

Вращающий момент (Нм)

Глубина

(мм)

Диаметр отверстия (мм)

Чугун

U-образное сверление

1989

398

10.57

48.23

20

32

Сталь

U-образное сверление

994

994

4.96

47.65

20

32


Материал

Механическая обработка


Скорость вращения шпинделя (об/мин)

Скорость подачи (мм/мин)

Охладитель

Кол-во отверстий для сверления

Глубина

(мм)

Диаметр отверстия (мм)

Алюминий

Ф1.6 сверление

3000

150

водный теплоноситель

152

5

1.6
