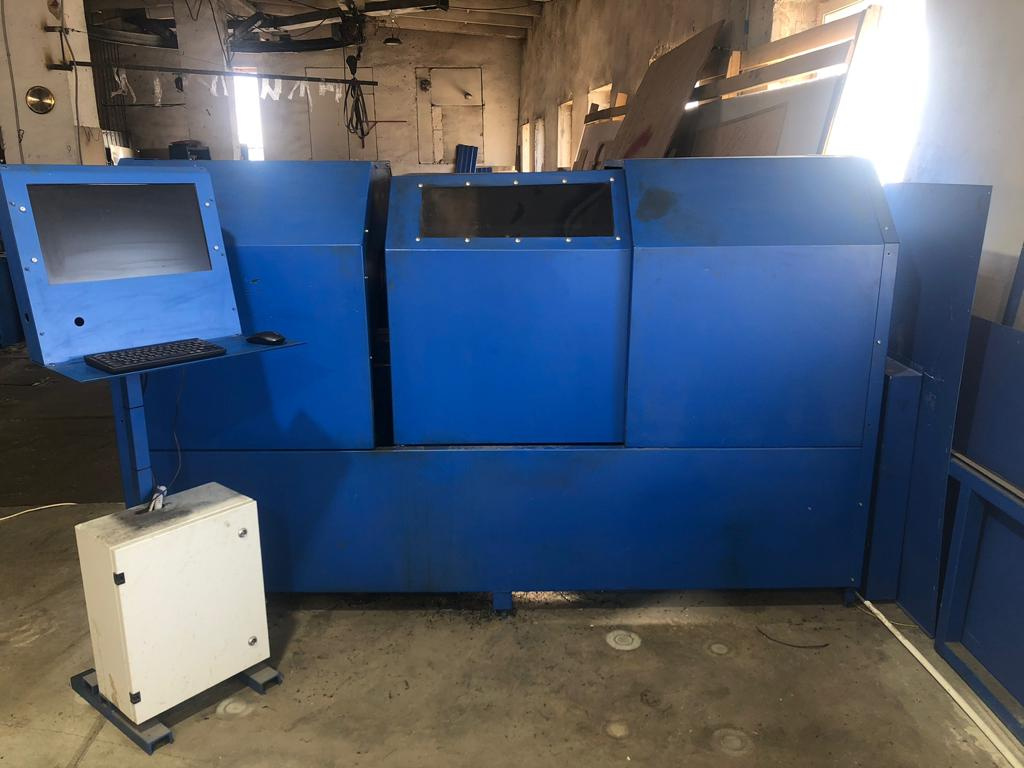

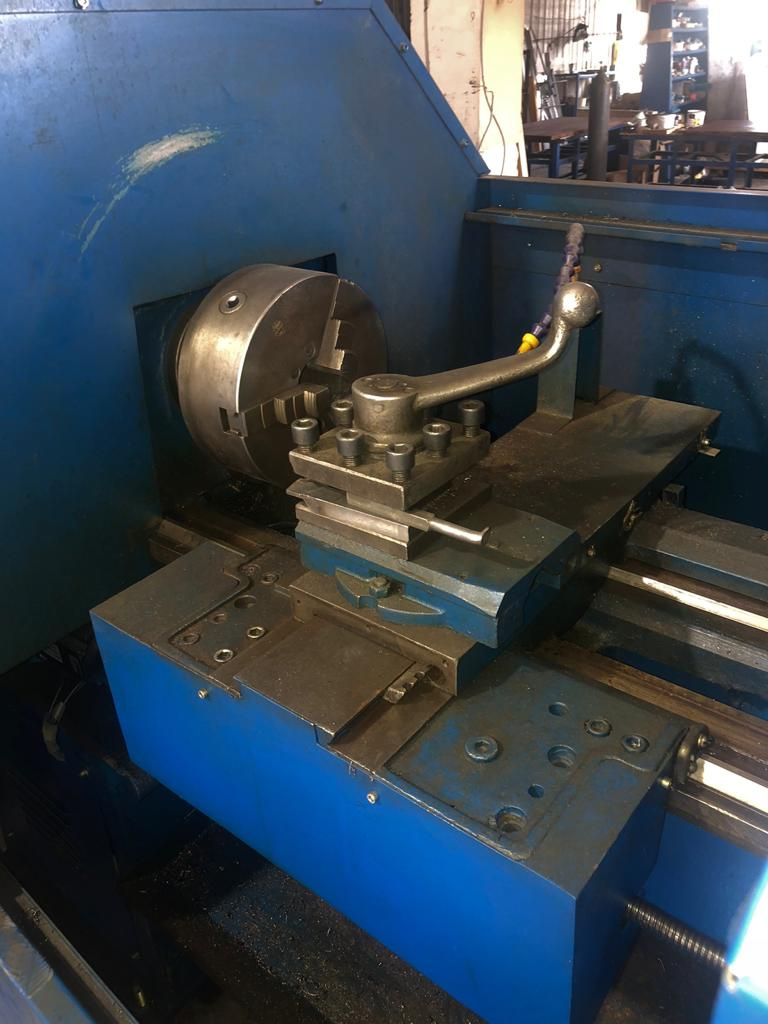

Токарный станок с ЧПУ 1м61ф4 - Продам в Челябинске

Перевод на ЧПУ осуществляла специализированная компания из Ростова

Основные параметры

Класс точности по ГОСТ 8-82 Н

Наибольший диаметр заготовки над станиной, мм…………. 320

Наибольший диаметр заготовки над суппортом, мм………... 160

Наибольшая длина заготовки (РМЦ), мм……………… 710, 1000

Наибольшая длина обтачивания, мм…………………………. 640

Высота центров, мм…………………………………………… 170

Наибольшее рассояние от оси центров до кромки резцедержателя, мм 180

Высота резца, установленного в резцедержателе, мм……….. 25

Шпиндель

Диаметр сквозного отверстия в шпинделе, мм ……………….35

Наибольший диаметр прутка, проходящего через отверстие в шпинделе мм 32

Число ступеней частот прямого и обратного вращения шпинделя 24

Частота прямого и обратного вращения шпинделя, об/мин 12,5...1600

Размер внутреннего конуса в шпинделе по ГОСТ 13214-67 М5

Конец шпинделя по ГОСТ 12593-72 6К

Торможение шпинделя есть

Подачи

Наибольшее продольное перемещение каретки суппорта, мм ……600

Наибольшее поперечное перемещение суппорта, мм……………... 200

Наибольшее перемещение верхнего суппорта (резцовых салазок), мм 120

Пределы скорости продольных подач, мм/об 0,08............1,2

Пределы скорости поперечных подач, мм/об 0,04……….0,6

Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин 1,2..2

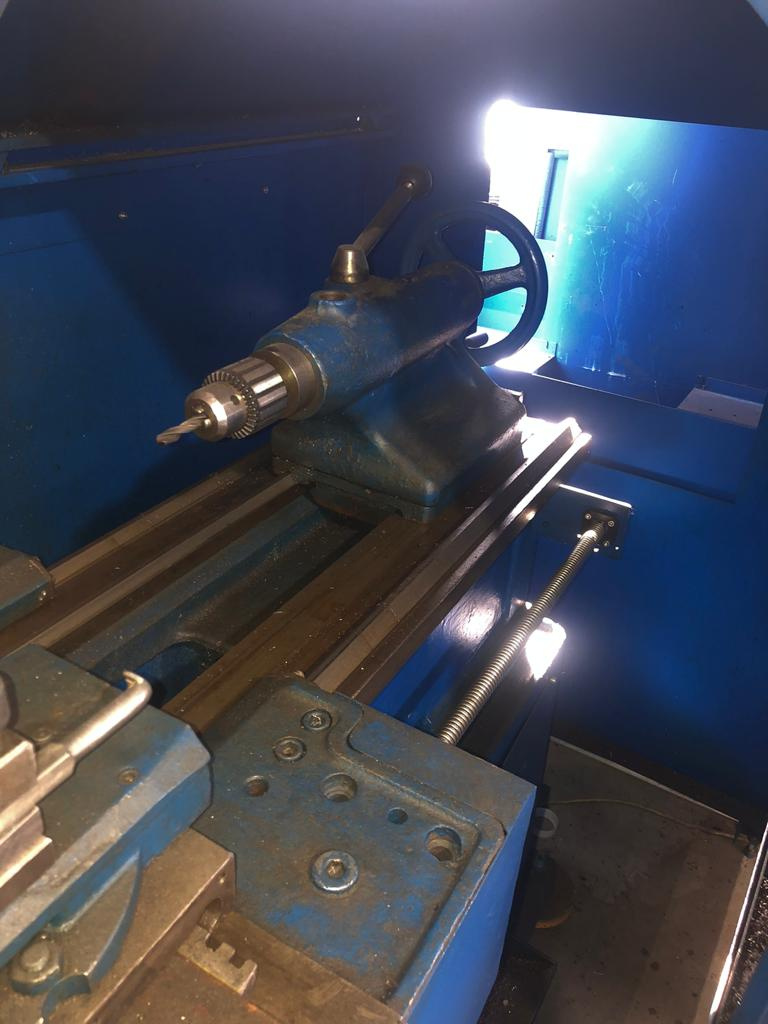

Задняя бабка

Наибольшая длина перемещения пиноли задней бабки, мм ………100

Наибольшее перемещение задней бабки, мм …………………….....±12

Центр в пиноли задней бабки Морзе…………………………………. 4

Электрооборудование

Количество электродвигателей на станке…………….. 4

Электродвигатель главного привода, кВт……. ……….4

Электродвигатель насоса охлаждения, кВт………… 0,12

Габариты и масса станка

Габариты станка (длина ширина высота), мм 2555 х 1450 х 1580

Масса станка, кг 1360

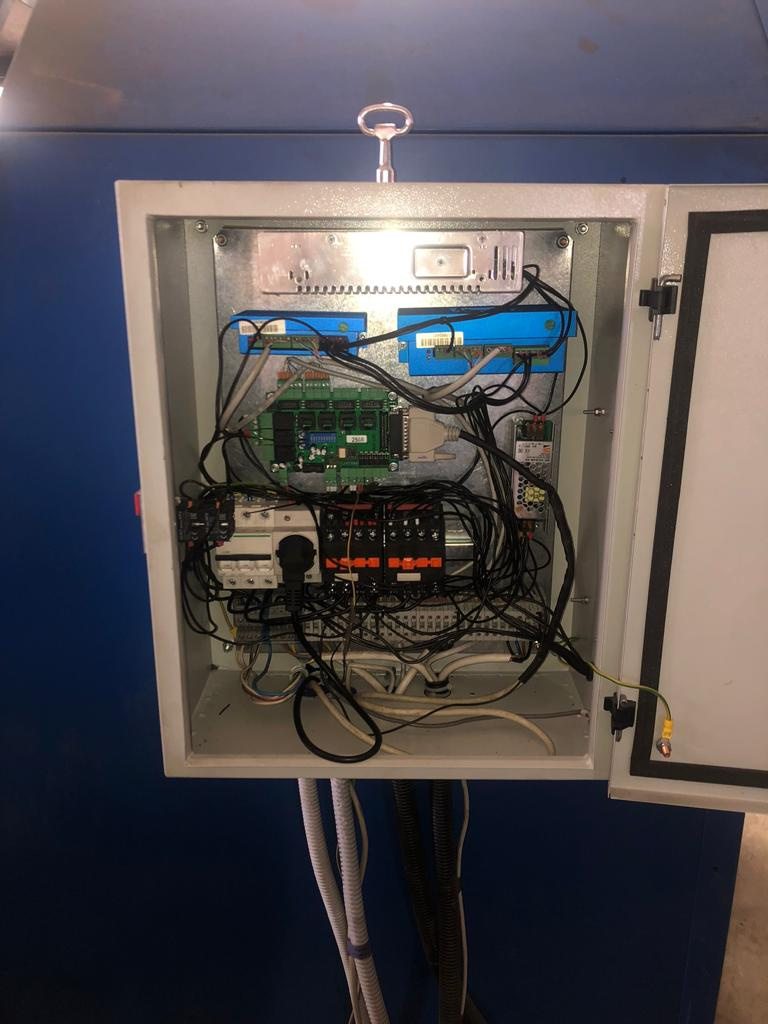

Система ЧПУ

Тип системы -  Контурная, одновременное движение по всем осям

Нарезание резьбы - Есть

Обработка циклов -  Есть

Тип приводов -  гибридный сервопривод

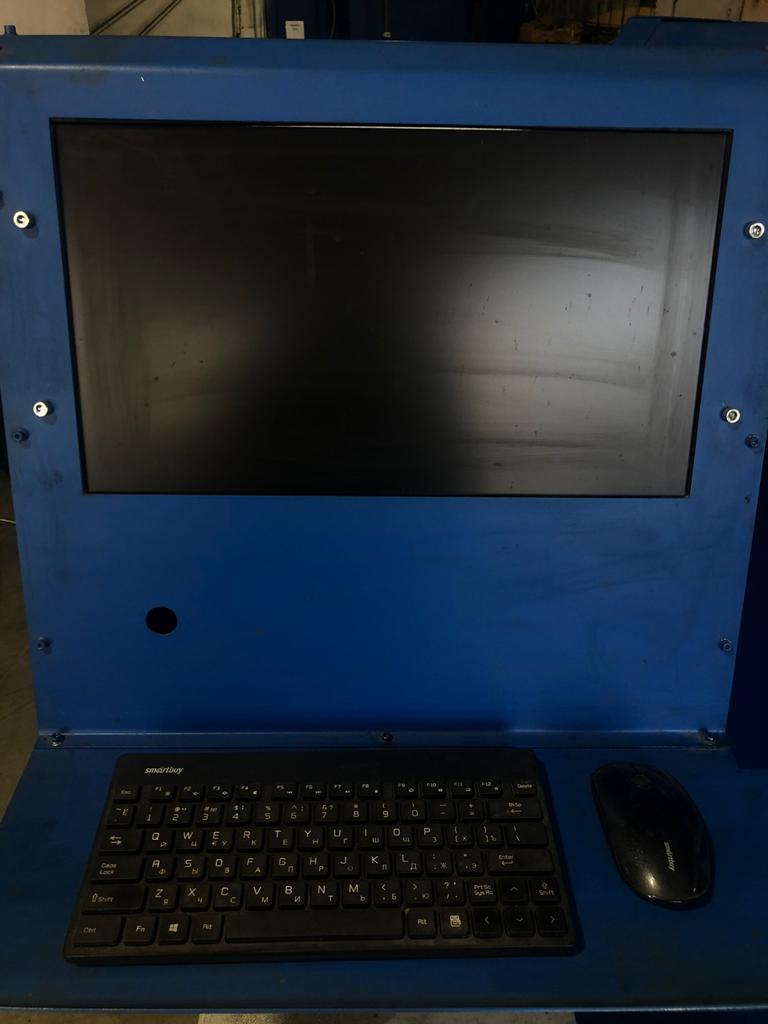

Управление Ноутбук (в комплект поставки не входит)

Пульт РДУ - Есть

Тип G-кода ISO-A/B

В наличии 2шт
