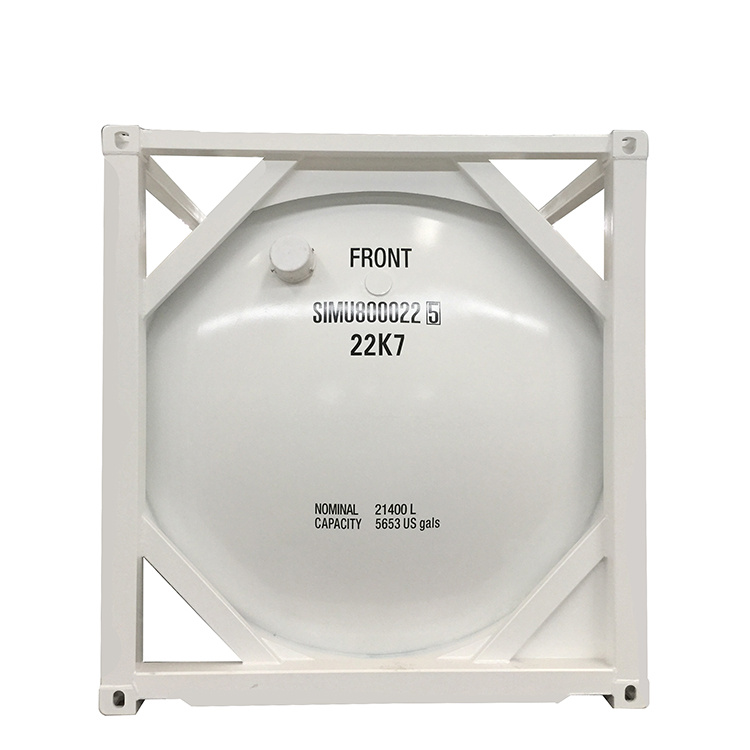

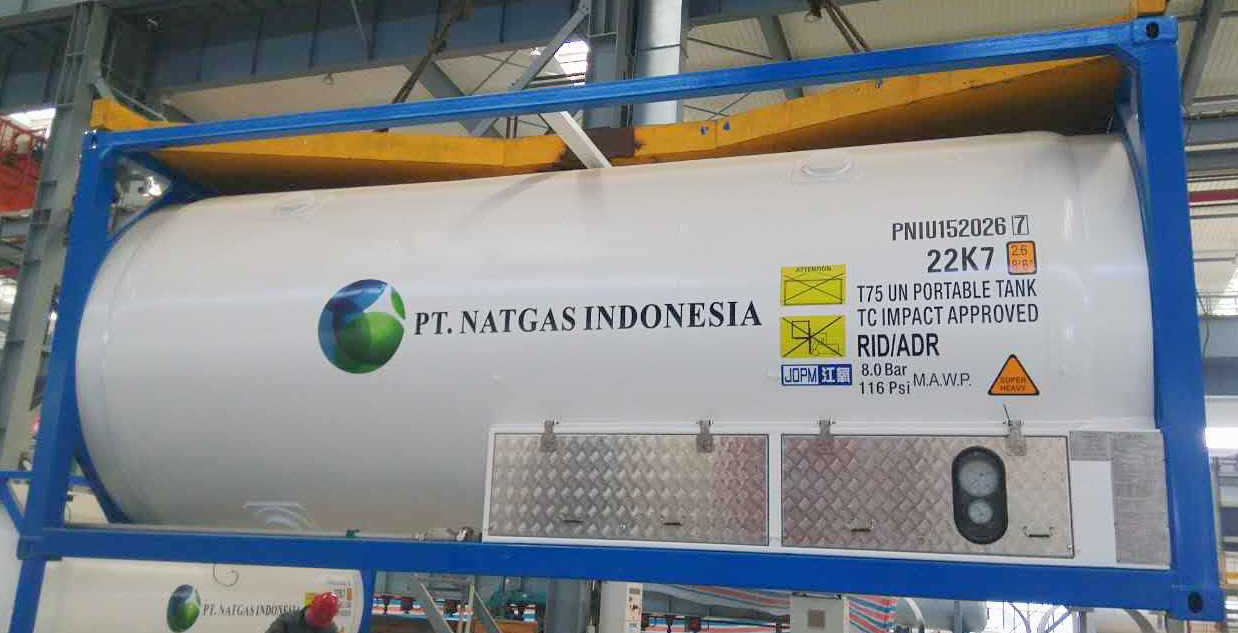

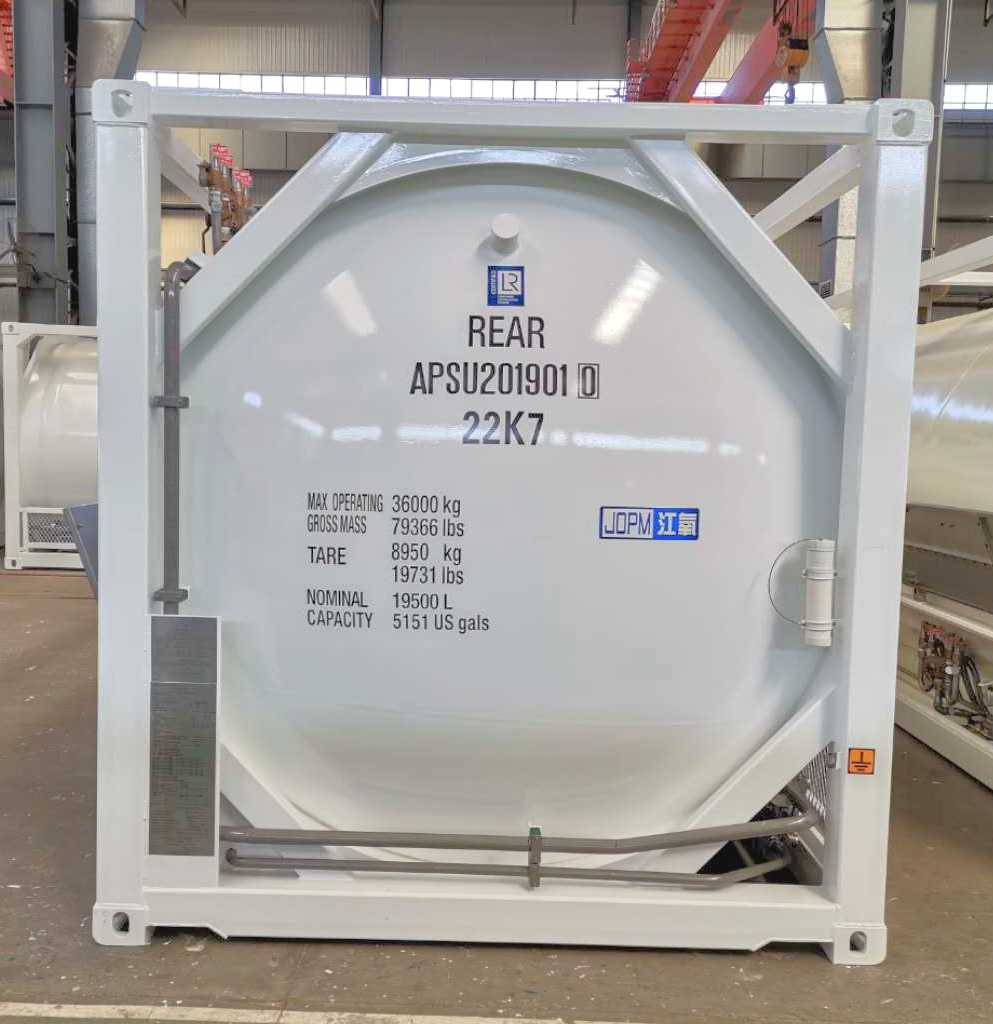

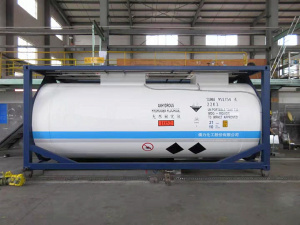

Продам Танк-контейнер Т75 21000л в Благовещенске (Амурская обл.)
+79682460870
Детальное описание

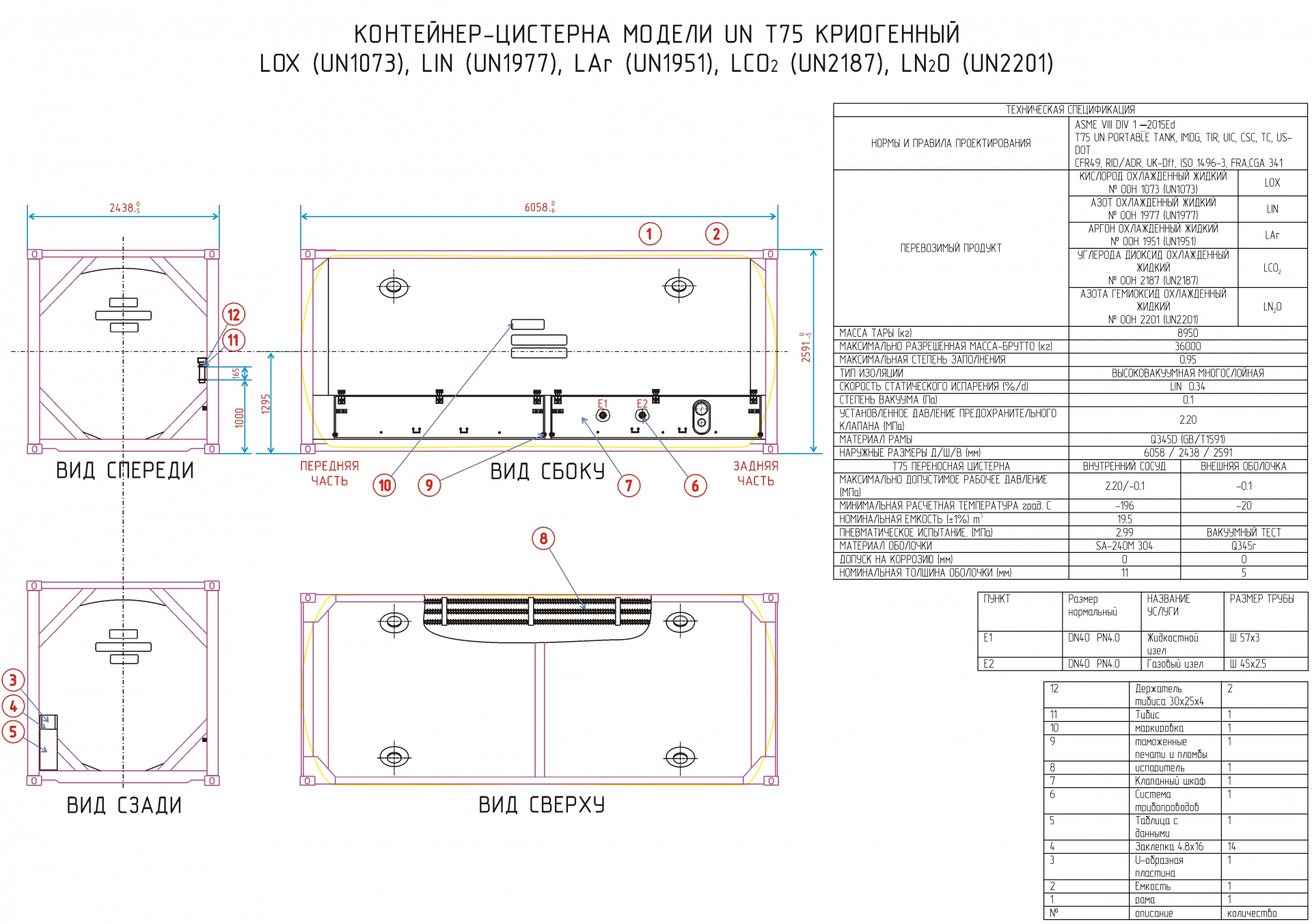

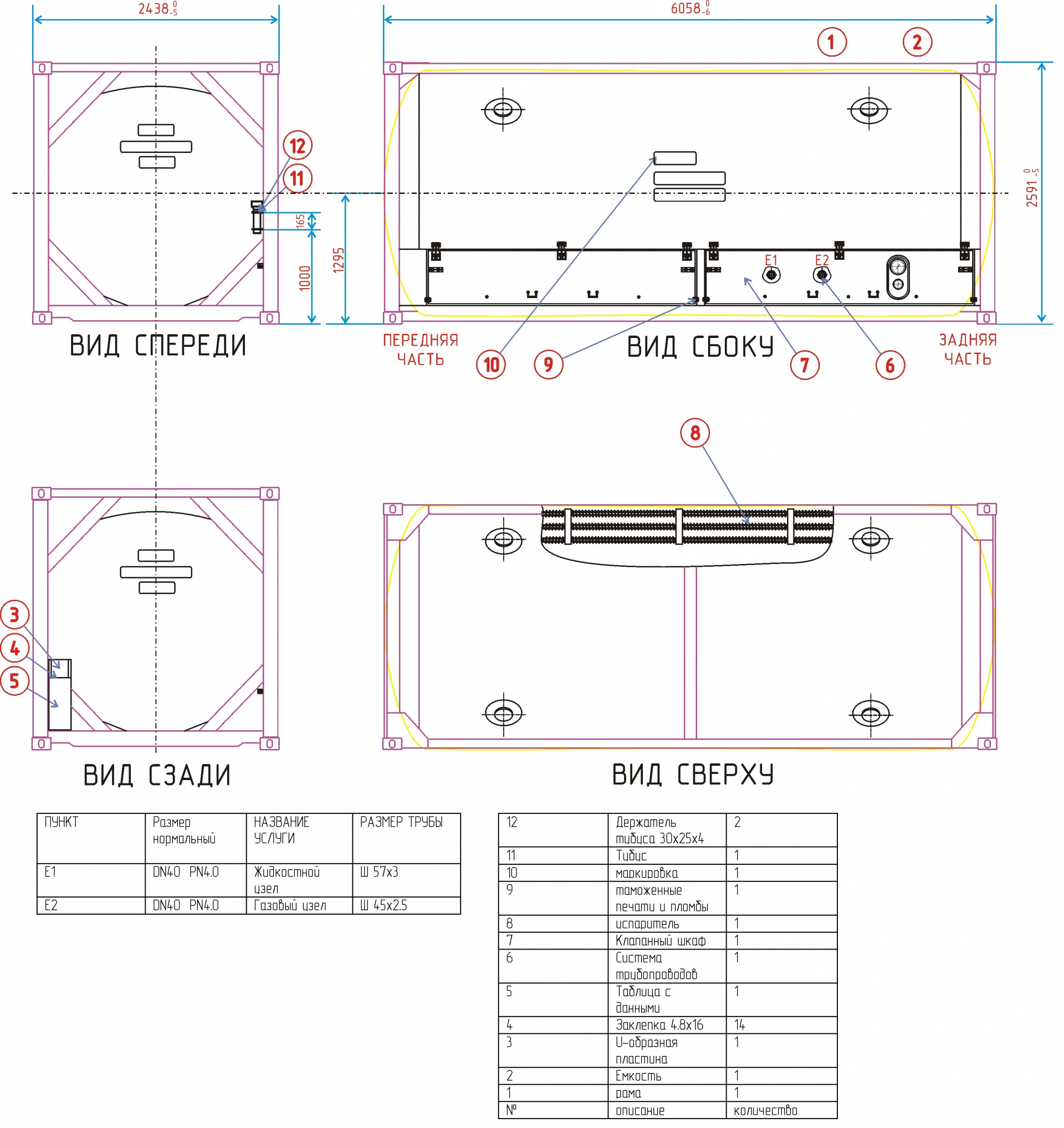

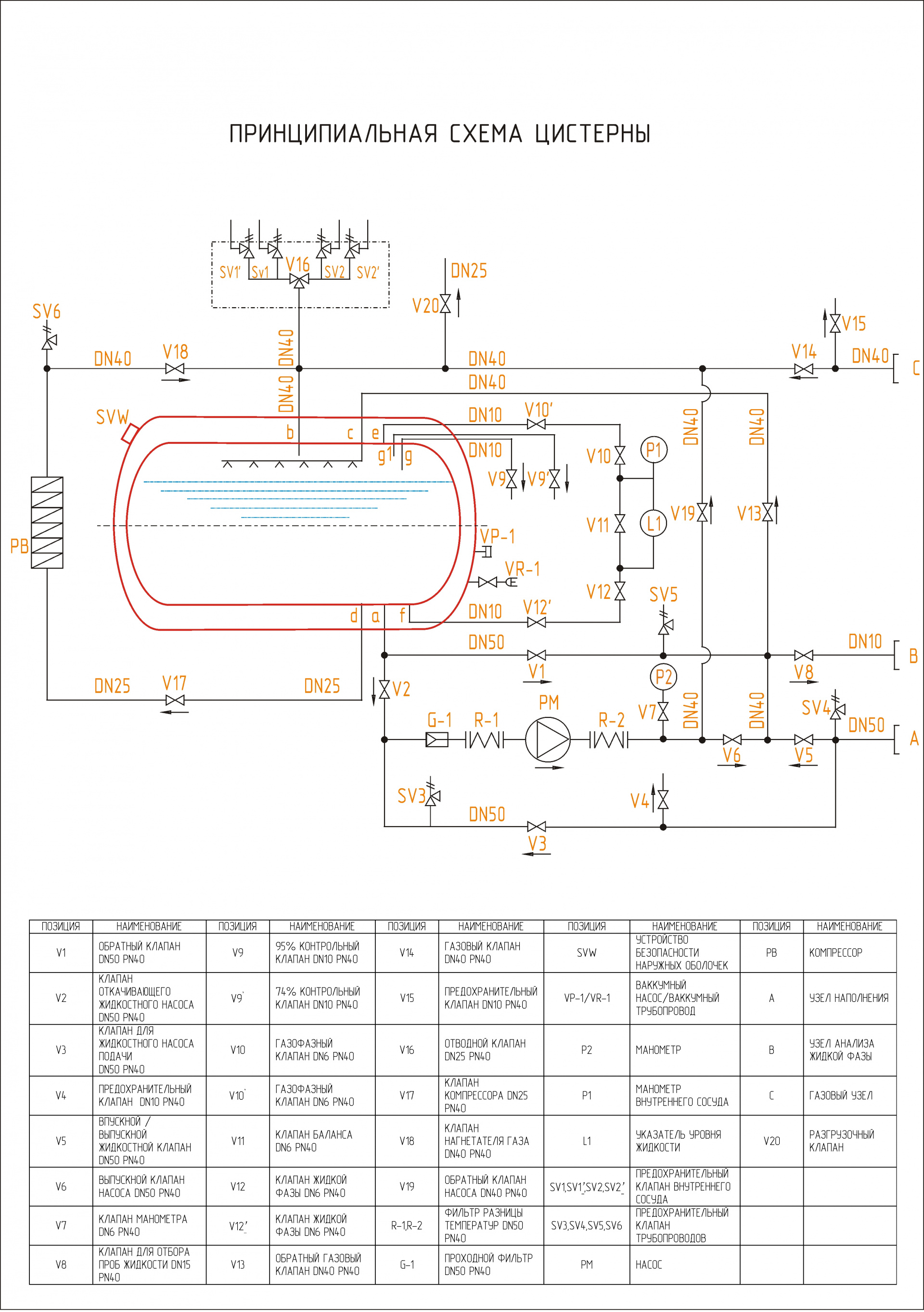

Изготовление на заказ! Стоимость подлежит уточнению из-за колебания курса валют! ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ | |||||||||||||||||||||||||||||||
1.0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||||||||||||||||||||||||
1.1 Проектирование и тестирование | |||||||||||||||||||||||||||||||
Резервуар - в соответствии с -тип | ASME VIII DIV 1; RID/ADR, IMDG, T75 UN PORTABLE TANK TIR;UIC; TC;FRA; CFR49 T75 UN Portable Tank | ||||||||||||||||||||||||||||||
Рама - в соответствии с | ISO 1496/3 | ||||||||||||||||||||||||||||||
Угловые фитинги | ISO Standard 1161 | ||||||||||||||||||||||||||||||
Код размера и типа | 22K7 | ||||||||||||||||||||||||||||||
1.2 Номинальный объем | 21500 л | ||||||||||||||||||||||||||||||
1.3 Размеры и массы | |||||||||||||||||||||||||||||||
Максимально разрешенная масса-брутто | 36000 кг | ||||||||||||||||||||||||||||||
Масса тары (приблизительно) | 9200 кг | ||||||||||||||||||||||||||||||
Длина | 6058 мм | ||||||||||||||||||||||||||||||
Ширина | 2438 мм | ||||||||||||||||||||||||||||||
Высота | 2591 мм | ||||||||||||||||||||||||||||||
1.4 Размеры резервуара | |||||||||||||||||||||||||||||||
Внутренний сосуд | |||||||||||||||||||||||||||||||
Внутренний диаметр | 2220 мм | ||||||||||||||||||||||||||||||
Круговая внутренняя длина | 4590 мм | ||||||||||||||||||||||||||||||
Внешний сосуд | |||||||||||||||||||||||||||||||
Внутренний диаметр | 2416 мм | ||||||||||||||||||||||||||||||
Круговая внутренняя длина | 5110 мм | ||||||||||||||||||||||||||||||
1.5 Номинальное давление и температура | |||||||||||||||||||||||||||||||
Внутренний сосуд | |||||||||||||||||||||||||||||||
Расчетная температура | - 196°С | ||||||||||||||||||||||||||||||
Максимально допустимое рабочее давление | 22.0 Бар / 2.2 МПа | ||||||||||||||||||||||||||||||
Испытательное давление | 29.9 Бар / 2.99 МПа | ||||||||||||||||||||||||||||||
Давление испытания на утечку | 19.8 Бар / 1.98 МПа | ||||||||||||||||||||||||||||||
Внешний сосуд | |||||||||||||||||||||||||||||||
Диапазон температуры окружающей среды | От -40°С до +50°С | ||||||||||||||||||||||||||||||
Расчетное давление | -1.03 Бар / 0.103 МПа | ||||||||||||||||||||||||||||||
1.6 Материал конструкции | |||||||||||||||||||||||||||||||
Рама | Q355D-GB/T1591 | ||||||||||||||||||||||||||||||
Внутренняя оболочка и днища | SA-240M 304 | ||||||||||||||||||||||||||||||
Внешняя оболочка и днища | Q345R-GB/T 713 | ||||||||||||||||||||||||||||||
1.7 Изоляция | |||||||||||||||||||||||||||||||
Тип изоляции | Вакуумно-многослойная изоляция ( суперизоляция) | ||||||||||||||||||||||||||||||
Материал | Алюминиевая фольга | ||||||||||||||||||||||||||||||
Степень вакуумной герметизации | ≤0.08 Па | ||||||||||||||||||||||||||||||
Статическая скорость испарения | ≤0.34% | ||||||||||||||||||||||||||||||
1.8 Среда наполнения | |||||||||||||||||||||||||||||||
LO2 | (Liquid O2 (Oxygen)) - КИСЛОРОД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1073 (UN1073) | ||||||||||||||||||||||||||||||
LN2 | (Liquid N2 (Nitrogen)) - АЗОТ ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1977 (UN1977) | ||||||||||||||||||||||||||||||
LAr | (Liquid Ar (Argon)) - АРГОН ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1951 (UN1951) | ||||||||||||||||||||||||||||||
LCO2 | (LiquidCO2 (LiquidCarbonDioxide)) - УГЛЕРОДА ДИОКСИД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 2187(UN2187) | ||||||||||||||||||||||||||||||
LN2O | (LiquidN2O (LiquidNitrousOxide)) - АЗОТА ГЕМИОКСИД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 2201 (UN2201) | ||||||||||||||||||||||||||||||
1.9. Производительность | |||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
2.0 ФИТИНГИ И АКСЕССУАРЫ Тип клапанов – криогенные из нержавеющей стали с удлиненным шпинделем | |||||||||||||||||||||||||||||||
2.1. Нижнее заполнение / жидкостная линия | |||||||||||||||||||||||||||||||
Поставщик клапана | HEROSE | ||||||||||||||||||||||||||||||
Условный внутренний диаметр | DN50 (2") | ||||||||||||||||||||||||||||||
Концевое соединение | DN50/DN65 PN40 фланец + глухой фланец | ||||||||||||||||||||||||||||||
2.2. Верхний залив /газовая линия | |||||||||||||||||||||||||||||||
Поставщик клапана | HEROSE | ||||||||||||||||||||||||||||||
Условный внутренний диаметр | DN40 (1.5”) | ||||||||||||||||||||||||||||||
Концевое соединение | Совместно с нижней заливкой | ||||||||||||||||||||||||||||||
2.3. Вентиляционная линия | |||||||||||||||||||||||||||||||
Поставщик клапана | HEROSE | ||||||||||||||||||||||||||||||
Условный внутренний диаметр | DN40 (1.5”) | ||||||||||||||||||||||||||||||
Концевое соединение | DN40 PN40 фланец + глухой фланец | ||||||||||||||||||||||||||||||
2.4. Блок повышения давления (БПД) | |||||||||||||||||||||||||||||||
Условный внутренний диаметр | Подача из бака в ПБУ-вход (жидкость) DN25 (1”) | ||||||||||||||||||||||||||||||
Условный внутренний диаметр | От ПБУ к баку (пар) DN50 (2”) | ||||||||||||||||||||||||||||||
2.5. Блок предохранительных клапанов | |||||||||||||||||||||||||||||||
Поставщик клапана | HEROSE | ||||||||||||||||||||||||||||||
Размер | (3/4” x 1”) предохранительные клапаны из нержавеющей стали | ||||||||||||||||||||||||||||||
Установленное давление | +22.0 Бар / 2.2 МПа | ||||||||||||||||||||||||||||||
Поставщик клапана | 3/4” х 2 3-ходовой шаровой клапан | ||||||||||||||||||||||||||||||
2.6. Кран для проб | |||||||||||||||||||||||||||||||
Поставщик клапана | HEROSE | ||||||||||||||||||||||||||||||
Количество | 2 x DN8 криогенный клапан с коротким штоком – 95%-90% от общего объема (Настройка пропорции измерения в соответствии с требованиями заказчика) | ||||||||||||||||||||||||||||||
Условный внутренний диаметр | DN10 (3/8”) | ||||||||||||||||||||||||||||||
2.7. Линии отбора проб | |||||||||||||||||||||||||||||||
Поставщик клапана | HEROSE | ||||||||||||||||||||||||||||||
Количество | DN8 криогенный клапан с коротким штоком - клапан для отбора проб жидкости и газа | ||||||||||||||||||||||||||||||
Условный внутренний диаметр | DN10 (3/8”) | ||||||||||||||||||||||||||||||
2.8. Продувочная линия | |||||||||||||||||||||||||||||||
Поставщик клапана | HEROSE | ||||||||||||||||||||||||||||||
Количество | DN8 криогенный клапан с коротким штоком | ||||||||||||||||||||||||||||||
Условный внутренний диаметр | DN10 (3/8”) | ||||||||||||||||||||||||||||||
2.9. Устройство защиты трубопроводов | |||||||||||||||||||||||||||||||
Поставщик клапана | REGO | ||||||||||||||||||||||||||||||
Количество | (1/4” x 3/8”) предохранительные клапаны | ||||||||||||||||||||||||||||||
Условный внутренний диаметр | DN10 (3/8”) | ||||||||||||||||||||||||||||||
2.10.1. Манометр для внутреннего сосуда | |||||||||||||||||||||||||||||||
Поставщик | WIKA | ||||||||||||||||||||||||||||||
Класс точности | Grade 1.6 | ||||||||||||||||||||||||||||||
Количество | Один | ||||||||||||||||||||||||||||||
Диапазон измерения | 0~4.0 МПа | ||||||||||||||||||||||||||||||
С запорным клапаном для отключения источников напряжения при техническом обслуживании или осмотре | |||||||||||||||||||||||||||||||
2.10.2. Манометр после насоса | |||||||||||||||||||||||||||||||
Поставщик | GuangShun | ||||||||||||||||||||||||||||||
2.11. Датчик уровня жидкости | |||||||||||||||||||||||||||||||
Поставщик | WIKA | ||||||||||||||||||||||||||||||
Класс точности | PN40 | ||||||||||||||||||||||||||||||
Количество | Один | ||||||||||||||||||||||||||||||
Диапазон измерения | 0~3м H2O | ||||||||||||||||||||||||||||||
2.12. Насос криогенный | |||||||||||||||||||||||||||||||
Модель | CRYOSTAR GBS 155/4.5-6.9 C/3 | ||||||||||||||||||||||||||||||
2.13.Пенал для документов | |||||||||||||||||||||||||||||||
1ед. из ПВХД, водонепроницаемый, устанавливается на заднем торце | |||||||||||||||||||||||||||||||
2.14. Наклейки | |||||||||||||||||||||||||||||||
Один комплект на изделие в соответствии с требованиями норм | |||||||||||||||||||||||||||||||
2.15. Таблички данных | |||||||||||||||||||||||||||||||
Один комплект табличек с техническими данными из нержавеющей стали на каждый резервуар в соответствии с требованиями | |||||||||||||||||||||||||||||||

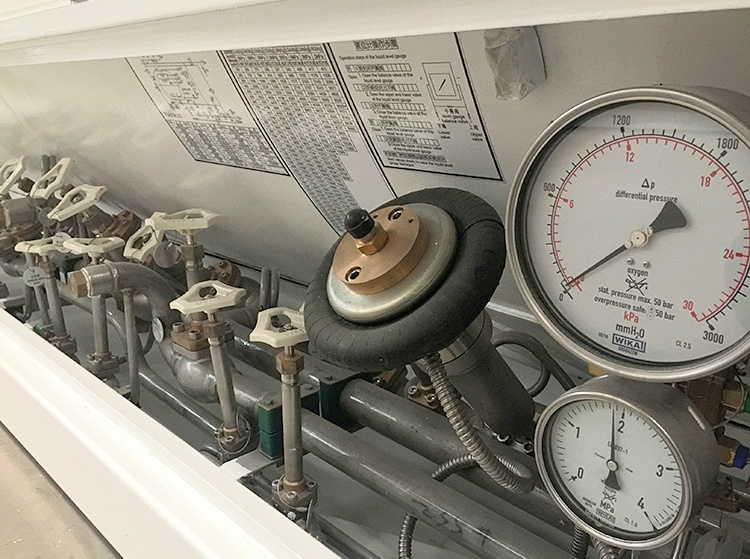

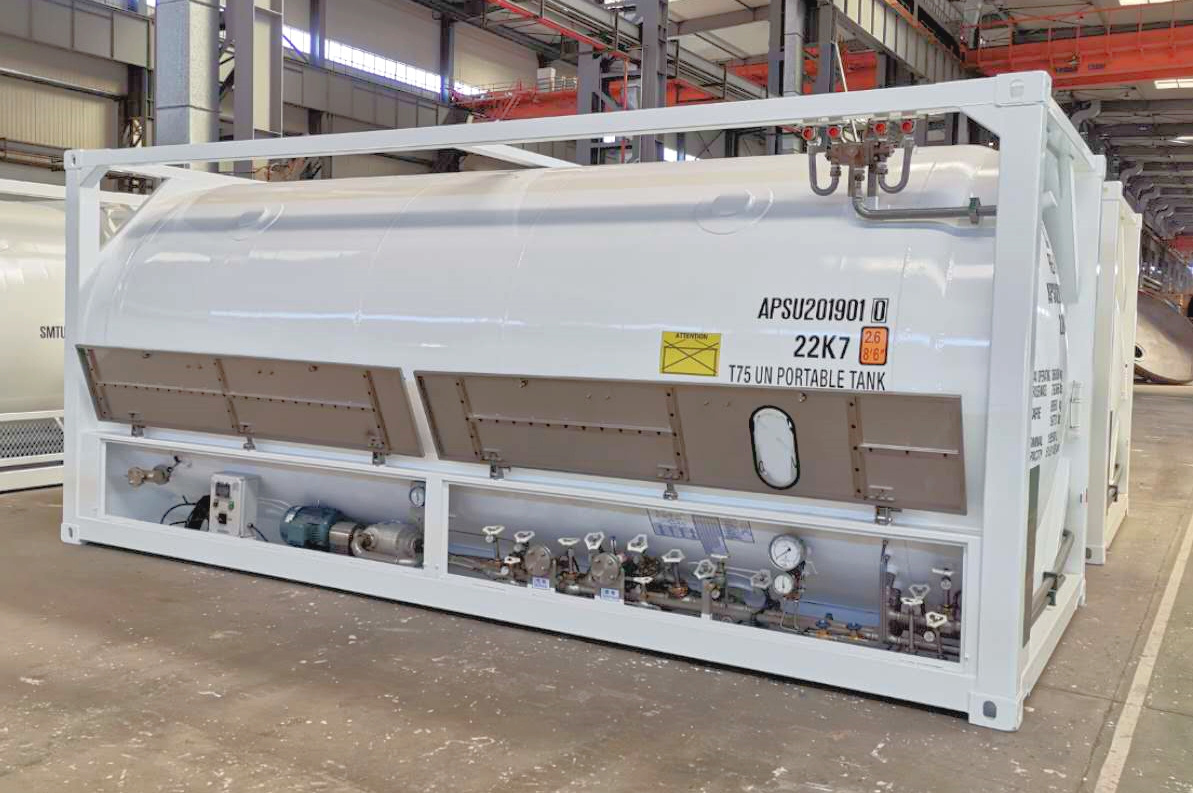

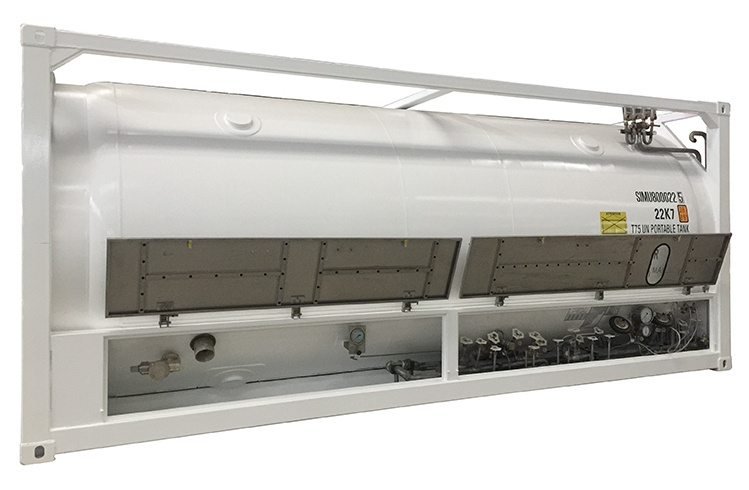

2.16 Клапанный шкаф | |||||||||||||||||||||||||||||||
В защитном шкафу из нержавеющей стали с дверцей из нержавеющей стали находится газовая и жидкостная линии, клапаны, манометр. | |||||||||||||||||||||||||||||||
3.0 ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ | |||||||||||||||||||||||||||||||
3.1 Внутренний сосуд и внешний сосуд, изнутри и с наружи очищаются и обезжиривается. Сварные швы очищаются от окалины. | |||||||||||||||||||||||||||||||
3.2 Арматура и трубопроводы, включая клапаны и секции труб, предварительно очищаются, а затем устанавливаются на резервуар | |||||||||||||||||||||||||||||||
3.3 Проверка на герметичность и продувка азотом производится после очистки и установки всех клапанов, заглушек и подсоединения трубопроводов. Выполняется проверка на герметичность при давлении 14,4 бар с использованием чистого и сухого воздуха. Танк-контейнер будет доставлен с продувкой азотом. Будет использоваться азот (O2 <3% остаточного кислорода, давление 0,5 бар) | |||||||||||||||||||||||||||||||
3.4 Покраска производится после полного очищения поверхности. Окрашивается в белый цвет. | |||||||||||||||||||||||||||||||
4.0 ТЕСТИРОВАНИЕ И ПОДТВЕРЖДЕНИЕ | |||||||||||||||||||||||||||||||

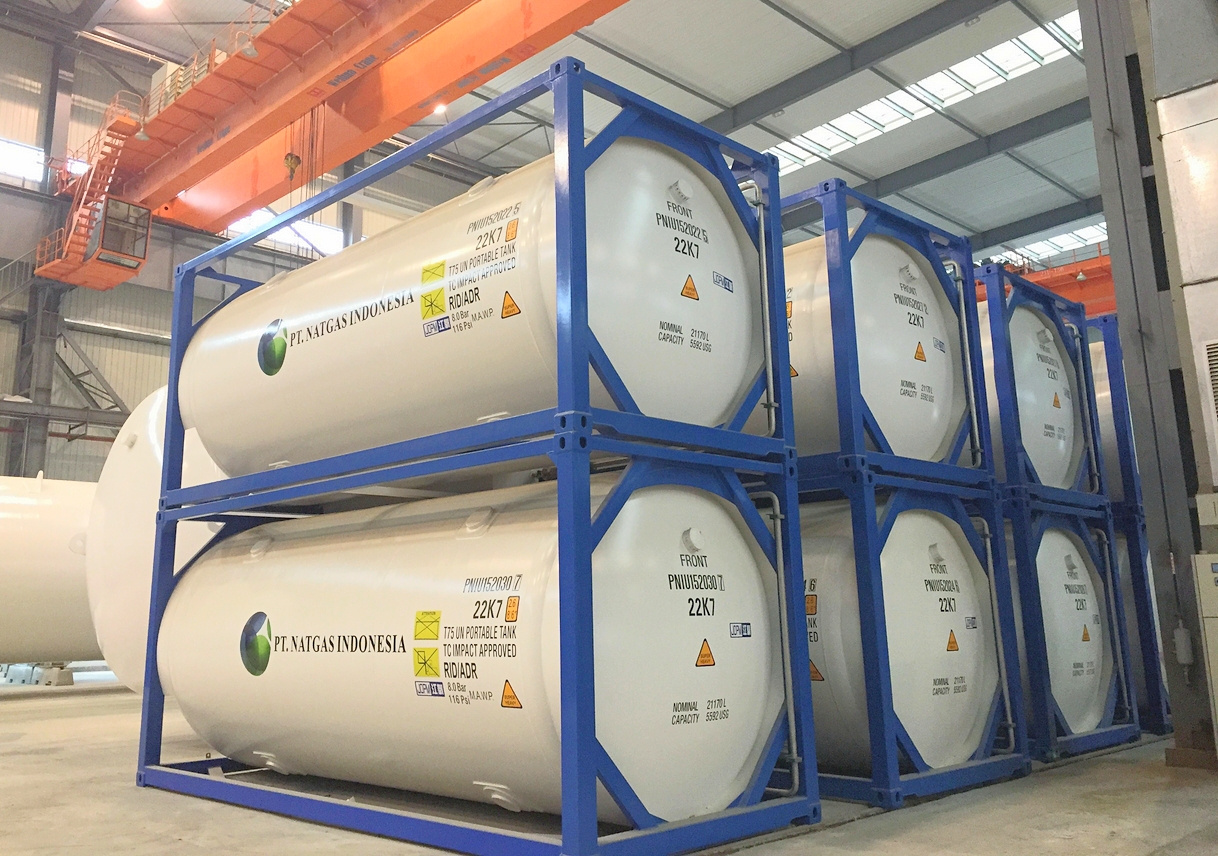

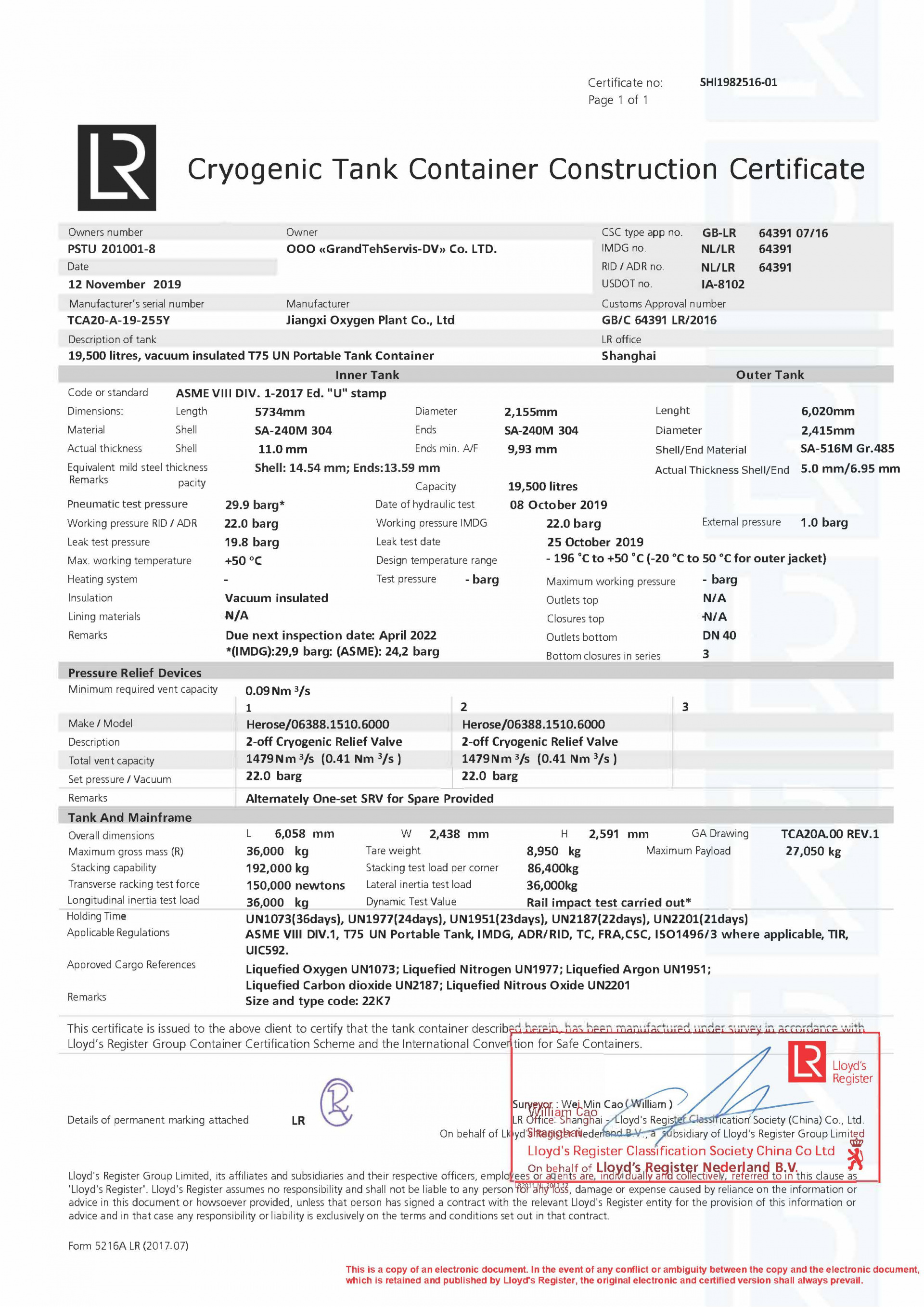

4.1. Эти цистерны-контейнеры имеют законченную конструкцию. 4.2. Каждая производственная единица подвергается испытаниям и неразрушающему контролю в соответствии с требованиями ASME VIII. РАЗДЕЛ 1, Требования к качеству IMDG. Каждое устройство проверяется Уполномоченным инспектором от классификационного общества. Уполномоченный инспектор назначается Регистром Ллойда. 4.3. Контейнер был подвергнут испытательной нагрузке при штабелировании 86400 кг на угловую стойку и одобрен для 192000 кг. 4.4. Переносная цистерна ООН соответствует эксплуатационным характеристикам следующих международных стандартов. 4.5. Положения и рекомендации организации, а также их одобрения. IMDG – T75 、 RID/ADR – T75 TIR/Customs 、CSC、CCC、TC Impact Approved、CFR49、FRA、UIC 4.6. Будет предоставлена следующая документация: Сертификат переносной цистерны на каждую цистерну (Lloyd's Register) Отчет с данными ASME для сосудов под давлением. Сертификат качества продукции, чертеж и инструкции по эксплуатации для каждого резервуара. Сертификат ТР ТС 032 не предоставляется! (вся необходимая документация для получения сертификата ТР ТС 032 будет предоставлена заводом) |
