Продам Тангенциальная лентообмоточная машина ЛОКЛ 05 напрямую от производителя в Санкт-Петербурге

Предлагаем напрямую от Российского производителя Тангенциальную лентообмоточную машину ЛОКЛ 05.

Машины предназначены для изолировки проводников круглого, прямоугольного, секторного сечений бумажными и синтетическими лентами.

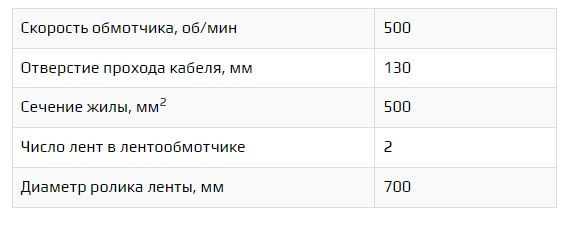

Скорость обмотчика, об/мин 500

Отверстие прохода кабеля, мм 130

Сечение жилы, мм2 500

Число лент в лентообмотчике 2

Диаметр ролика ленты, мм 700

Машина (линия) предназначена для изолировки жил круглой, секторной форм кабельных изделий бумажными и синтетическими лентами.

Управление машиной сформировано на базе общего контроллера. Система управления предлагаемая для комплектования линии - Сименс или Дельта, приводная часть - Эмерсон или Дельта. Для ввода параметров и визуализации состояния процесса применяется сенсорная панель оператораф. Дельта или комбинированная панель ф. Сименс.Предусмотрены 2 режима работы машины - заправочный и рабочий. При возникновении потребности ремонта или выбраковки изоляции оператор может воспользоваться режимом реверсивной отмотки кабеля. Отдающее и приёмное устройства колонного траверсивного типа. Грузоподъёмность устройств достигает 15 000 кг. Раскладка кабеля на приёмном и размотка с отдающего барабана осуществляется траверсивным перемещением станков с барабанами. Каждый станок имеет индивидуальный пост управления для корректировки параметров их работы (усилие натяжения, шаг раскладки, положение траверсы).

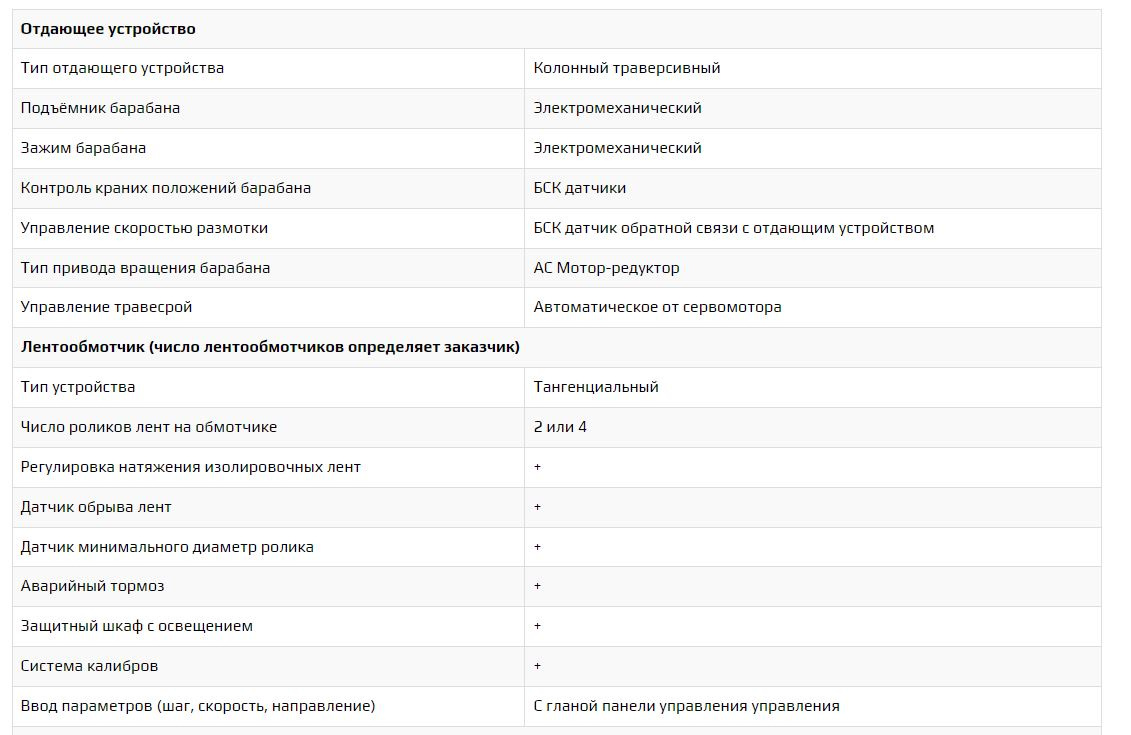

Отдающее устройство

Тип отдающего устройства Колонный траверсивный

Подъёмник барабана Электромеханический

Зажим барабана Электромеханический

Контроль краних положений барабана БСК датчики

Управление скоростью размотки БСК датчик обратной связи с отдающим устройством

Тип привода вращения барабана АС Мотор-редуктор

Управление травесрой Автоматическое от сервомотора

Лентообмотчик (число лентообмотчиков определяет заказчик)

Тип устройства Тангенциальный

Число роликов лент на обмотчике 2 или 4

Регулировка натяжения изолировочных лент +

Датчик обрыва лент +

Датчик минимального диаметр ролика +

Аварийный тормоз +

Защитный шкаф с освещением +

Система калибров +

Ввод параметров (шаг, скорость, направление) С гланой панели управления управления

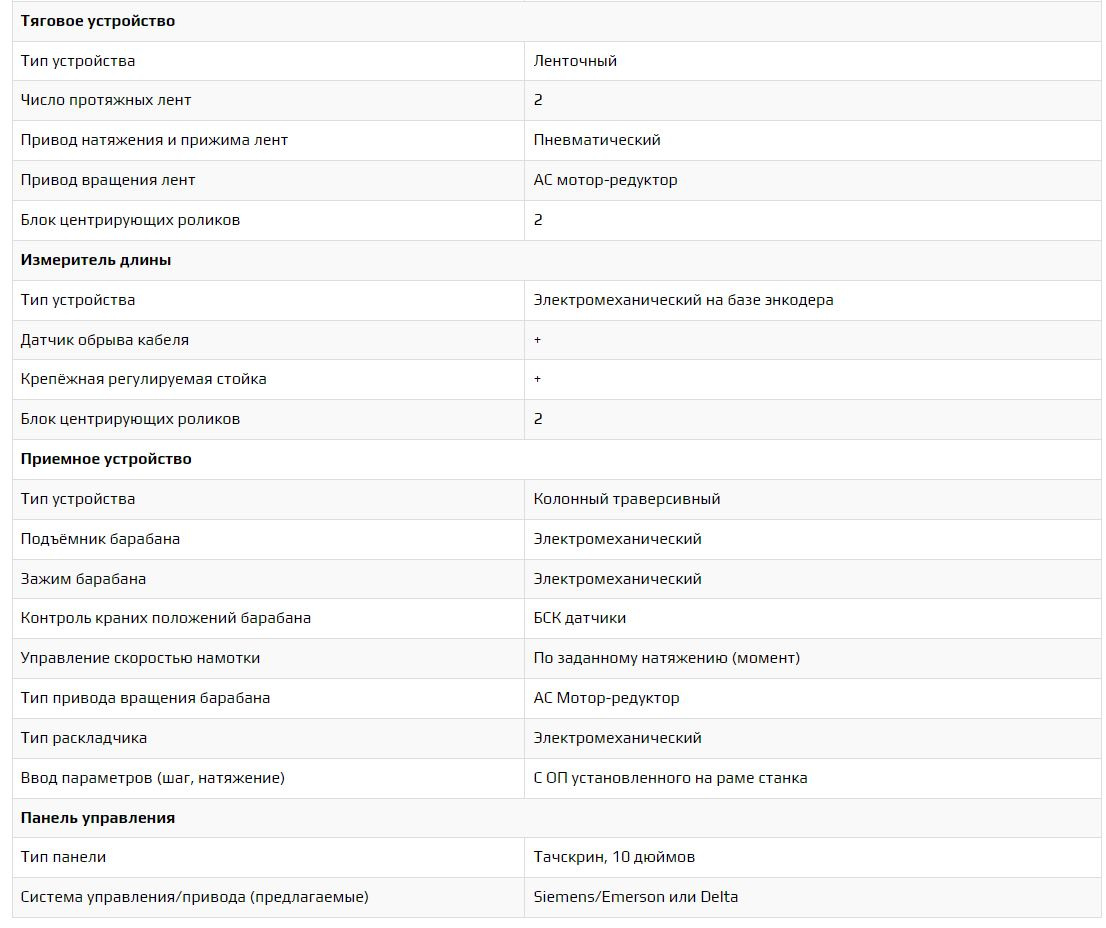

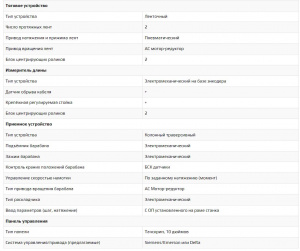

Тяговое устройство

Тип устройства Ленточный

Число протяжных лент 2

Привод натяжения и прижима лент Пневматический

Привод вращения лент АС мотор-редуктор

Блок центрирующих роликов 2

Измеритель длины

Тип устройства Электромеханический на базе энкодера

Датчик обрыва кабеля +

Крепёжная регулируемая стойка +

Блок центрирующих роликов 2

Приемное устройство

Тип устройства Колонный траверсивный

Подъёмник барабана Электромеханический

Зажим барабана Электромеханический

Контроль краних положений барабана БСК датчики

Управление скоростью намотки По заданному натяжению (момент)

Тип привода вращения барабана АС Мотор-редуктор

Тип раскладчика Электромеханический

Ввод параметров (шаг, натяжение) С ОП установленного на раме станка

Панель управления

Тип панели Тачскрин, 10 дюймов

Система управления/привода (предлагаемые) Siemens/Emerson или Delta

Тех. характеристики:

Характеристики лентообмоточной машины:

Сечение изолируемой жилы, мм2 300

Диаметр кабеля, мм 15 - 120

Число накладываемых лент за проход 2 - 4 или более

Материал лент Пэтф, Слюд., Бумага, Водоблок. лента

Ширина лент, мм 20 - 80

Толщина ленты, мм 0,1 - 0,5

Шаг наложения лент, мм 15 - 120

Дискретность установки шага 0,1

Угол наложения, ° 17 - 45

Перекрытие лент, % 20 - 70

Усилие натяжения лент, Н 5 - 50

Внешний диаметр дисков лент, мм 700

Внутренний диаметр втулки, мм 76

Число оборотов при двух дисках, об/мин 800

Направление вращения обмотчика Правое или левое

Максимальная скорость вращения при разрывно усилии материала:

- 60 Н/см 800

- 30 Н/см 500

Диаметр щеки кабельного барабана, мм 1200 - 3200

Масса полного барабана, кг 15 000

Линейная скорость (производительность), м/мин 42 (макс.)

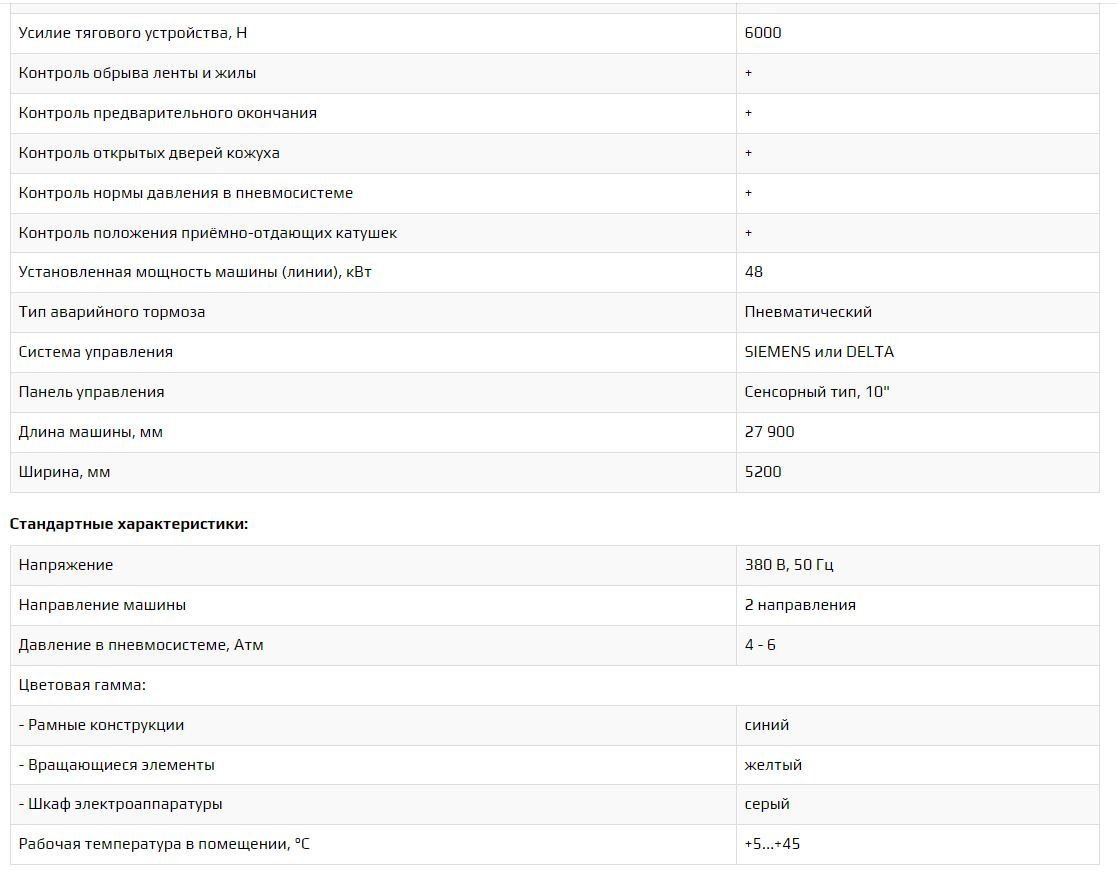

Усилие тягового устройства, Н 6000

Контроль обрыва ленты и жилы +

Контроль предварительного окончания +

Контроль открытых дверей кожуха +

Контроль нормы давления в пневмосистеме +

Контроль положения приёмно-отдающих катушек +

Установленная мощность машины (линии), кВт 48

Тип аварийного тормоза Пневматический

Система управления SIEMENS или DELTA

Панель управления Сенсорный тип, 10"

Длина машины, мм 27 900

Ширина, мм 5200

Стандартные характеристики:

Напряжение 380 В, 50 Гц

Направление машины 2 направления

Давление в пневмосистеме, Атм 4 - 6

Цветовая гамма:

- Рамные конструкции синий

- Вращающиеся элементы желтый

- Шкаф электроаппаратуры серый

Рабочая температура в помещении, °С +5...+45
