Продам Тангенциальная лентообмоточная машина ЛОКЛ 02 напрямую от производителя в Санкт-Петербурге

Предлагаем напрямую от Российского производителя Тангенциальная лентообмоточная машина ЛОКЛ 02.

Машина (линия) предназначена для изолировки жил круглой, секторной форм и кабельных изделий бумажными и синтетическими лентами.

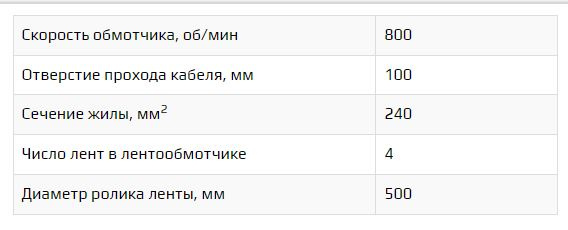

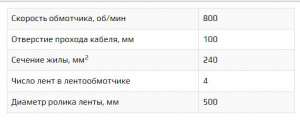

корость обмотчика, об/мин 800

Отверстие прохода кабеля, мм 100

Сечение жилы, мм2 240

Число лент в лентообмотчике 4

Диаметр ролика ленты, мм 500

Машина состоит из станков оснащённых индивидуальными приводами с управлением от общего контроллера. Для ввода параметров и визуализации состояния процесса применяется сенсорная панель оператора (ОП). Удобное пользовательское меню на базе разработанной нашими инженерами программы требует ввода 3-х основных параметров (скорость машины, шаг наложения лент, усилие натяжения на размотке и намотке кабельного изделия) для активации машины. Система управления поддерживает задачу автоматически. Значения параметров могут быть скорректированы оператором в процессе работы линии и приняты к действию системой управления (СУ).

СУ отслеживает целостность и минимальный диаметр ролика ленты, обрыв обматываемого кабеля, уровень давления в пневмосистеме, питающее напряжение. Отклонения в виде ошибок отображаются на ОП.

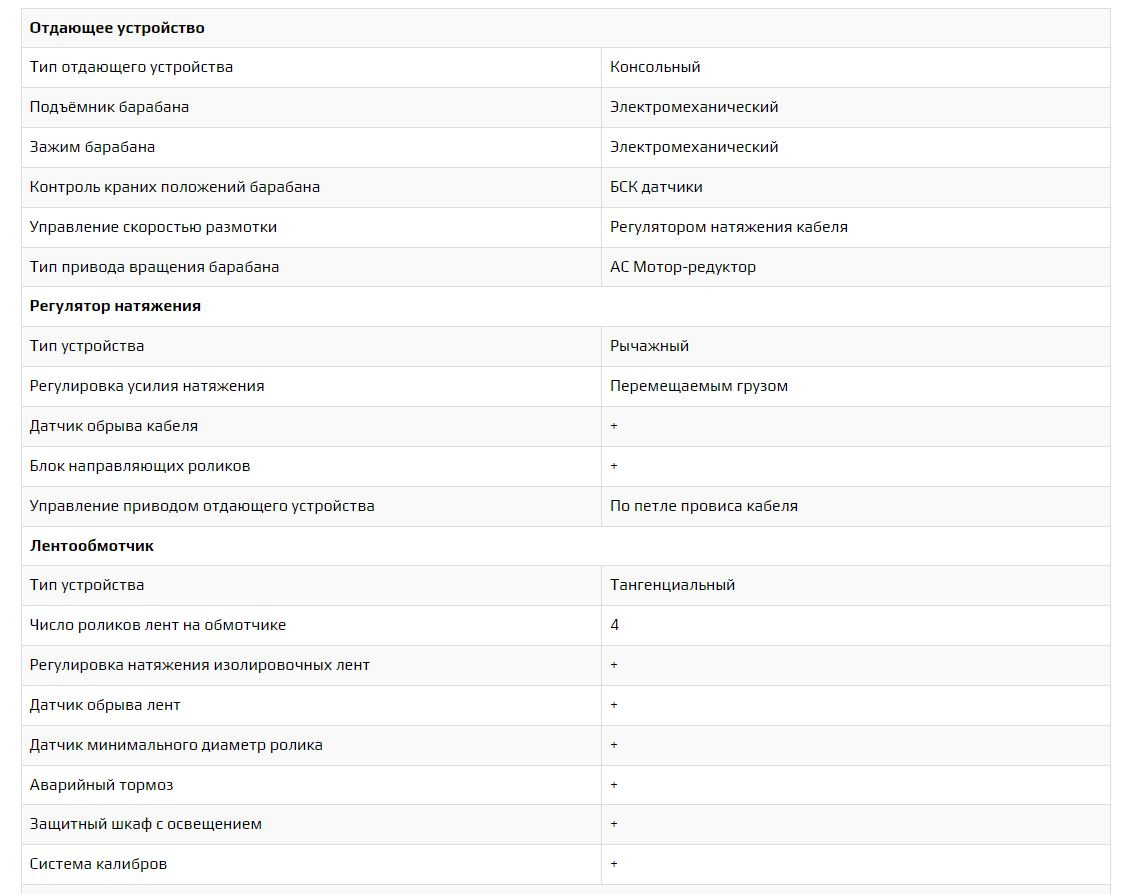

Отдающее устройство

Тип отдающего устройства Консольный

Подъёмник барабана Электромеханический

Зажим барабана Электромеханический

Контроль краних положений барабана БСК датчики

Управление скоростью размотки Регулятором натяжения кабеля

Тип привода вращения барабана АС Мотор-редуктор

Регулятор натяжения

Тип устройства Рычажный

Регулировка усилия натяжения Перемещаемым грузом

Датчик обрыва кабеля +

Блок направляющих роликов +

Управление приводом отдающего устройства По петле провиса кабеля

Лентообмотчик

Тип устройства Тангенциальный

Число роликов лент на обмотчике 4

Регулировка натяжения изолировочных лент +

Датчик обрыва лент +

Датчик минимального диаметр ролика +

Аварийный тормоз +

Защитный шкаф с освещением +

Система калибров +

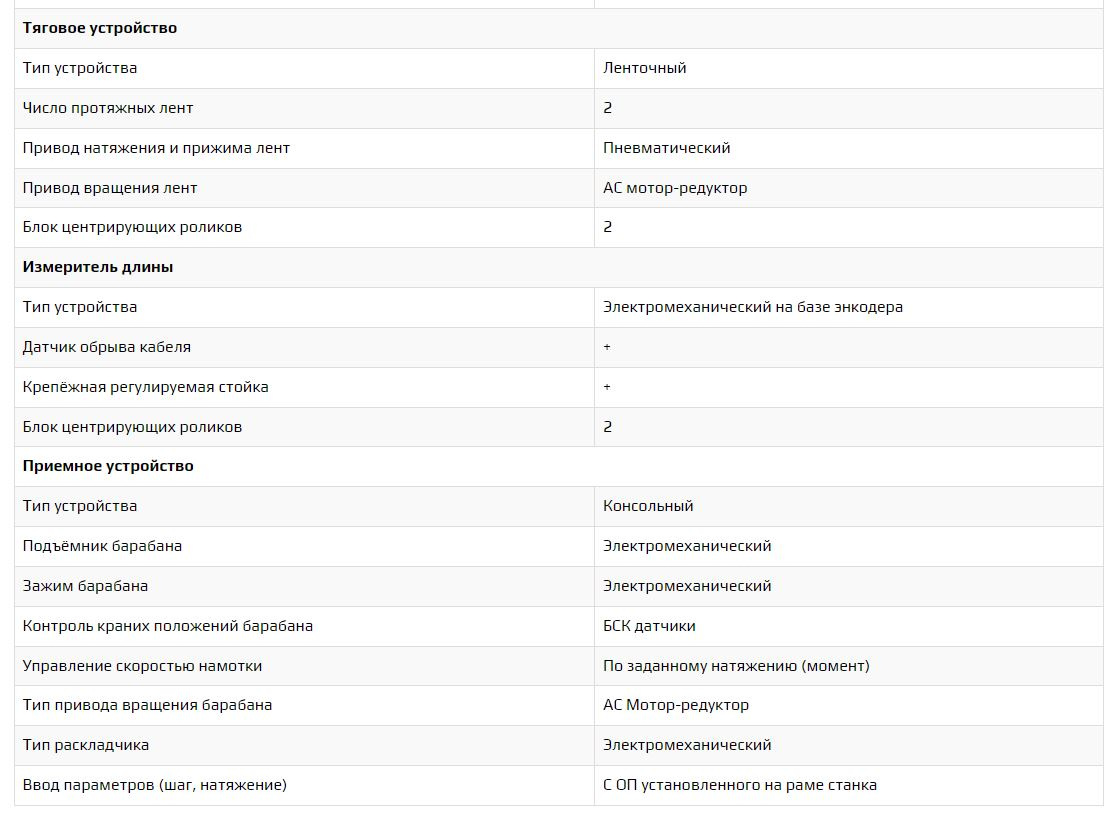

Тяговое устройство

Тип устройства Ленточный

Число протяжных лент 2

Привод натяжения и прижима лент Пневматический

Привод вращения лент АС мотор-редуктор

Блок центрирующих роликов 2

Измеритель длины

Тип устройства Электромеханический на базе энкодера

Датчик обрыва кабеля +

Крепёжная регулируемая стойка +

Блок центрирующих роликов 2

Приемное устройство

Тип устройства Консольный

Подъёмник барабана Электромеханический

Зажим барабана Электромеханический

Контроль краних положений барабана БСК датчики

Управление скоростью намотки По заданному натяжению (момент)

Тип привода вращения барабана АС Мотор-редуктор

Тип раскладчика Электромеханический

Ввод параметров (шаг, натяжение) С ОП установленного на раме станка

Тех. характеристики:

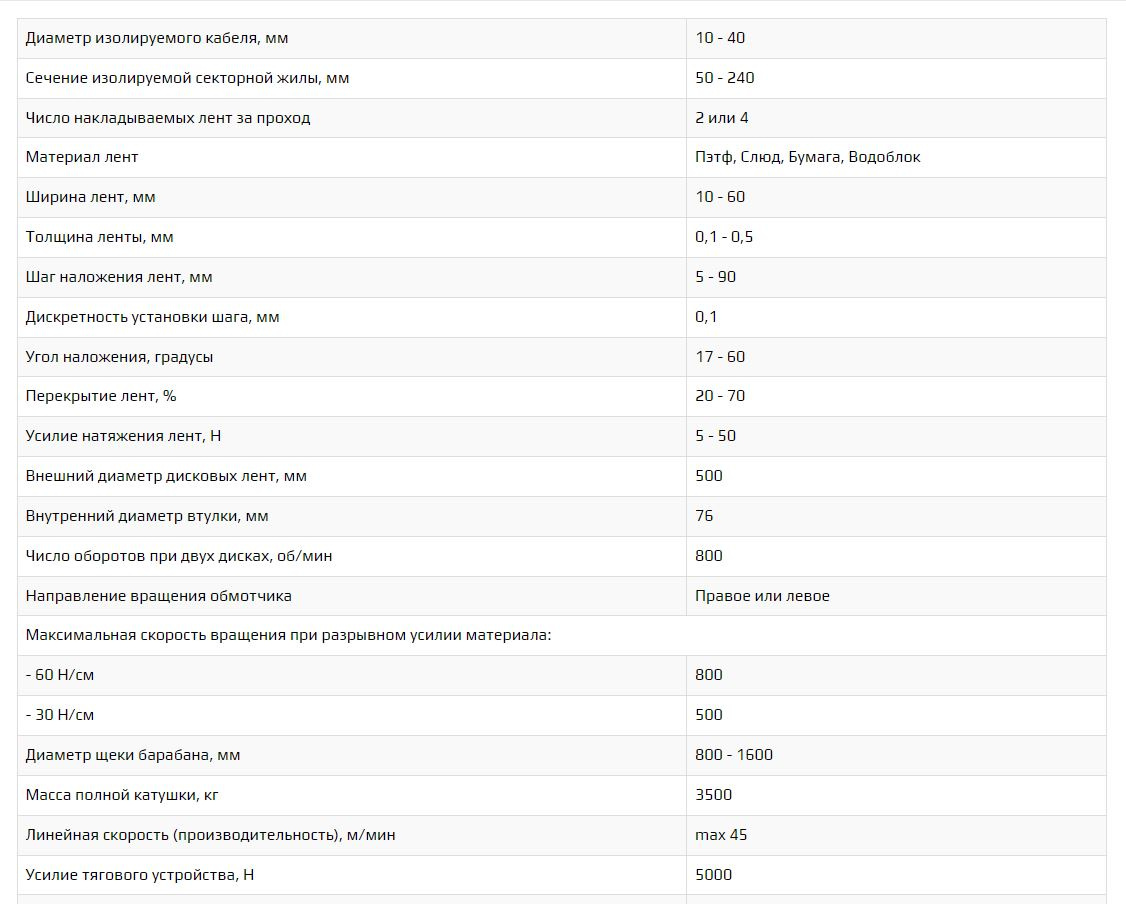

Диаметр изолируемого кабеля, мм 10 - 40

Сечение изолируемой секторной жилы, мм 50 - 240

Число накладываемых лент за проход 2 или 4

Материал лент Пэтф, Слюд, Бумага, Водоблок

Ширина лент, мм 10 - 60

Толщина ленты, мм 0,1 - 0,5

Шаг наложения лент, мм 5 - 90

Дискретность установки шага, мм 0,1

Угол наложения, градусы 17 - 60

Перекрытие лент, % 20 - 70

Усилие натяжения лент, Н 5 - 50

Внешний диаметр дисковых лент, мм 500

Внутренний диаметр втулки, мм 76

Число оборотов при двух дисках, об/мин 800

Направление вращения обмотчика Правое или левое

Максимальная скорость вращения при разрывном усилии материала:

- 60 Н/см 800

- 30 Н/см 500

Диаметр щеки барабана, мм 800 - 1600

Масса полной катушки, кг 3500

Линейная скорость (производительность), м/мин max 45

Усилие тягового устройства, Н 5000

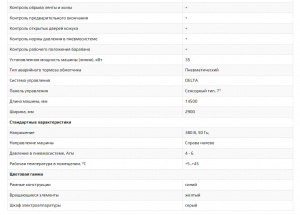

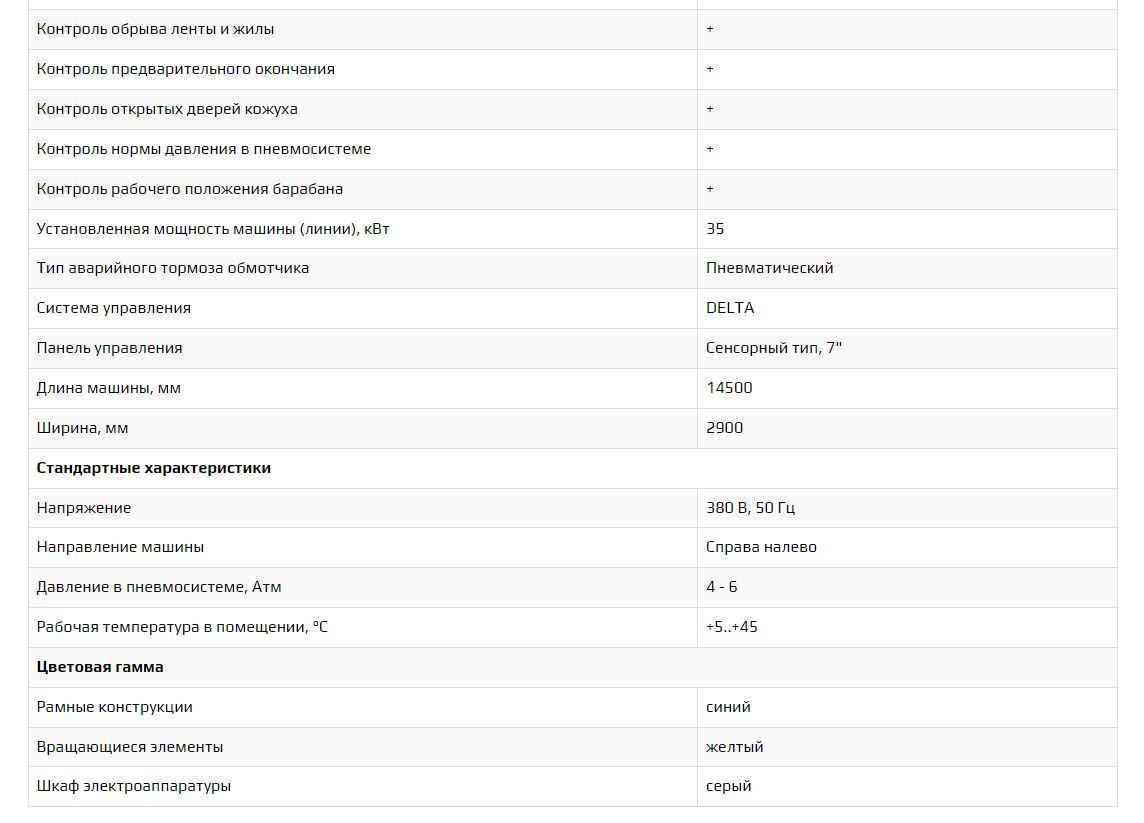

Контроль обрыва ленты и жилы +

Контроль предварительного окончания +

Контроль открытых дверей кожуха +

Контроль нормы давления в пневмосистеме +

Контроль рабочего положения барабана +

Установленная мощность машины (линии), кВт 35

Тип аварийного тормоза обмотчика Пневматический

Система управления DELTA

Панель управления Сенсорный тип, 7"

Длина машины, мм 14500

Ширина, мм 2900

Стандартные характеристики

Напряжение 380 В, 50 Гц

Направление машины Справа налево

Давление в пневмосистеме, Атм 4 - 6

Рабочая температура в помещении, °С +5..+45

Цветовая гамма

Рамные конструкции синий

Вращающиеся элементы желтый

Шкаф электроаппаратуры серый
