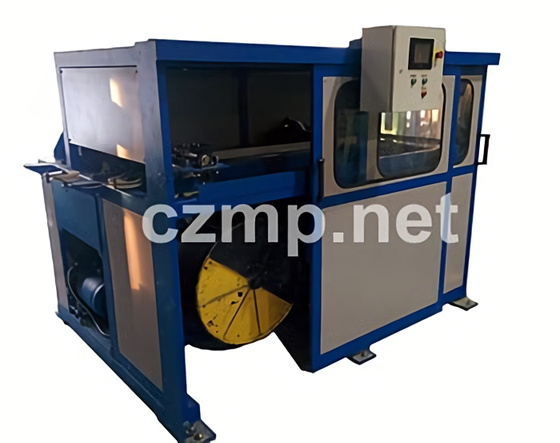

Предлагаем напрямую от Российского производителя Сдвоенное намоточное устройство СПУ 760.

Станки предназначены для непрерывной намотки кабельного изделия в составе технологических линий. Намотка изделия осуществляется на два барабана попеременно без остановки работы станка при переводе намотки с барабана на барабан.

Контроль натяжения; Автоматический переброс и обрез кабеля; Механическая разгрузка катушек.

Диаметр катушки, мм 500/630/760

Масса полной катушки, кг 500

Скорость намотки max. м/мин 500

Станок СПУ 760 предназначен для непрерывной намотки изолированной жилы и кабеля на металлические катушки стандарта DIN в составе технологических линий. Безостановочная работа станка обеспечивается автоматизированным переводом намотки с катушки на катушку по мере их заполнения. Обрезка наматываемого изделия автоматическая. Шаговую укладку изделия на катушке осуществляет раскладчик синхронизированный с приводом вращения катушек. Приёмные катушки устанавливаются на валы вращения, а после заполнения снимаются оператором при помощи гидравлической тележки. Станок имеет прочный корпус с откидными дверями снабженными системой безопасности оператора. Синхронизация скорости намотки со скоростью работы экструзионной линией осуществляется через многоручьевой компенсатор входящий в состав поставки оборудования. Управление СПУ 760 организовано на базе контроллера с панелью опратора тачскрин.

Назначение оборудования:

Намоточные станки сдвоенного типа спроектированы для осуществления непрерывного приёма кабельной продукции на барабаны в составе волочильных и экструзионных линий.

Функции оборудования:

- Автоматический подъём катушек с уровня пола внутри корпуса станка;

- Зажим катушек пневматическими пинолями;

- Плавные режимы старта и остановки намотки;

- Синхронная работа в составе линии;

- Поддержание заданного усилия натяжения проволоки;

- Контроль обрыва проволоки;

- Измерение длины намотки;

- Автоматический останов намотки по заданной длине намотки;

- Автоматический останов при обрыве проволоки;

- Автоматический перевод намотки с заполненной катушки на пустую;

- Автоматический обрез проволоки;

- Автоматическая рядовая раскладка проволоки на катушке при намотке;

- Автоматическое разжатие, опускание катушки внутри корпуса станка;

- Световое оповещение о заполнении катушки;

Станок сформирован на базе сборно-сварной конструкции из прямоугольных труб с интегрированными листовыми деталями. Стенки корпуса станка закрыты листовой сталью с ребрами жесткости. Станок имеет прямоугольную форму и рассчитан на высокие динамические нагрузки. В верхней части станка расположен компенсатор многоручьевого типа, механизм раскладки и перевода намотки. Нижняя часть несет в себе 2-а узла намотки. Каждый узел намотки оснащён ножами для перерубания проволоки. Между узлами намотки расположен механизм позиционирования проволоки во время обрезки. Измеритель длины наматываемой проволоки совмещён с первым приёмным шкивом направляющим проволоку в станке.

В средней части станка расположены смотровые окна из оргстекла с защитной сеткой. Доступ к электромеханическим частям станка производится через технологические откидные двери.

Пульт управления установлен на выносной стойке, консольно закрепленной на верхней стенке станка и имеет возможность перемещения к окнам осмотра вращения катушек. С пульта управления возможно изменить параметр шага раскладки, длины намотки в процессе работы станка. Имеется возможность принудительного перевода намотки на пустую катушку и аварийной остановки.

Тех. характеристики:

Основные характеристики оборудования:

Линейная скорость, м/мин 500 (по катушке Ø630 DIN)

Шаг раскладки, мм 1 - 12

Алгоритм синхронизации работы в линии Поддержание постоянного натяжения изделия

Регулировка шага раскладки, длины намотки В цифровом виде на дисплее

Поддержание скорости / натяжения / шаг раскладки Автоматически

Время остановки в аварийном режиме, сек 2 - 5

Аварийная остановка намотки Обрыв изделия; сигнал аварии от линии; падение давления в пневмосистеме

Характеристики наматываемой продукции:

Тип кабельного изделия Изолированная токопроводящая жила. Кабель.

Диаметр изолированной жилы, мм 1,8 - 4,5

Сечение жилы, мм2 10 (макс.)

Диаметр кабеля, мм 10 (макс.)

Характеристики приемных катушек:

Диаметр щеки катушки, мм 500 - 760

Материал катушки Сталь

Диаметр шейки, мм 355

Диаметр осевого отверстия, мм 80; 127

Масса полной катушки, кг 500

Оснащенность станка:

Тип приёмного устройства Осевой

Зажим каждой катушки Быстрозажимным центром

Механизм обрезки проволоки Нож-контр-нож (спецсталь)

Привод перевода намотки Пневматический

Привод раскладчика АС мотор

Привод перевода намотки между катушками Пневматический

Число шкивов компенсатора 5 + 6

Диаметр шкивов компенсатора, мм 300

Панель управления Сенсорная, 7 дюймов

Инсталляция параметров Буквенно-цифровая

Регулировка натяжения кабеля По манометру

Мощность двигателя вращения катушки, кВт 2x7,5 АС мотор
