Продам Земснаряд С42А в рабочем сотоянии в Березниках
+79024718490
Детальное описание

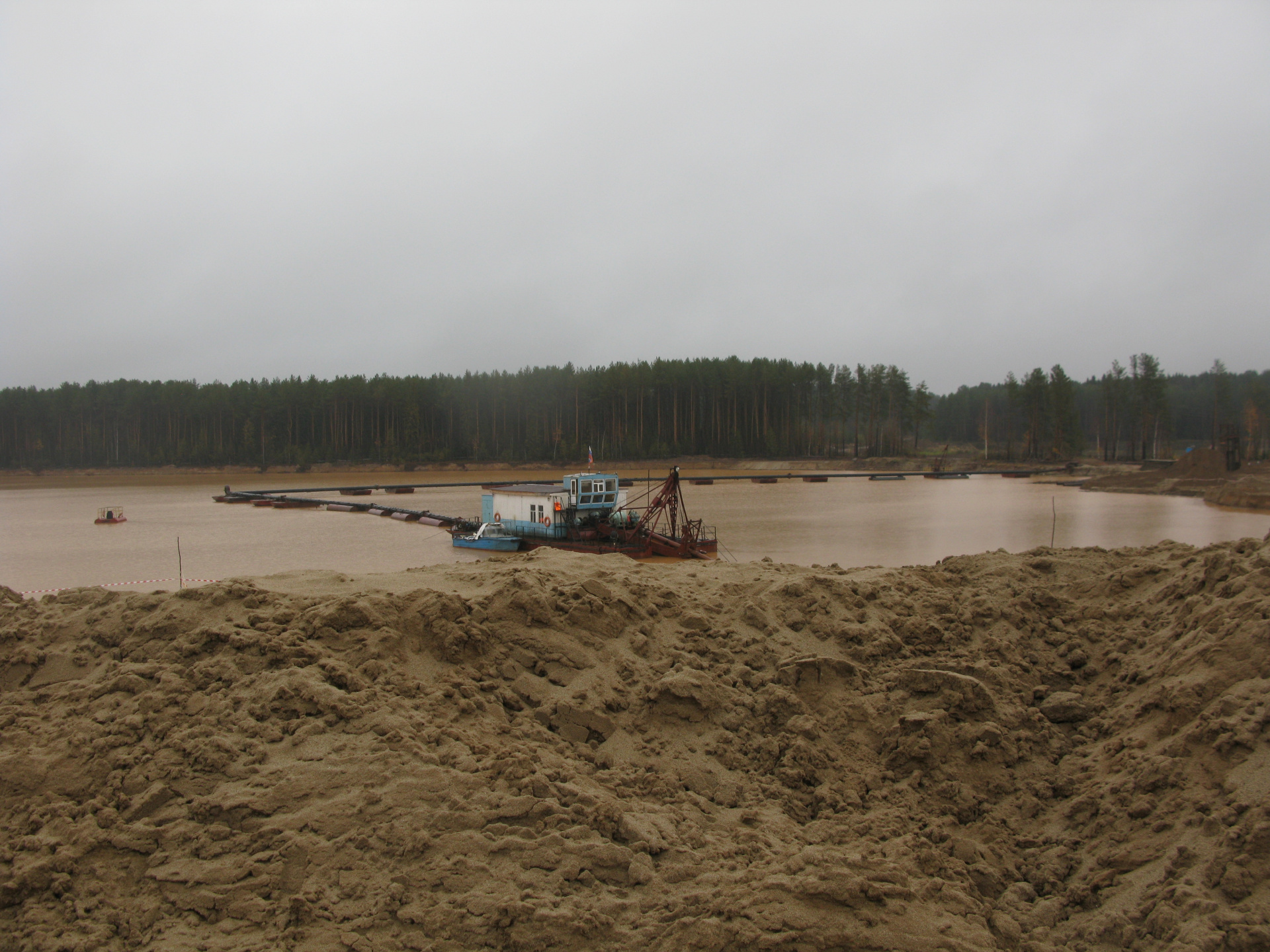

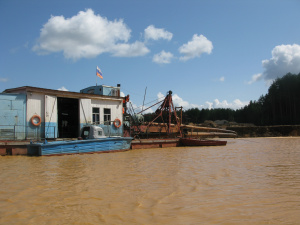

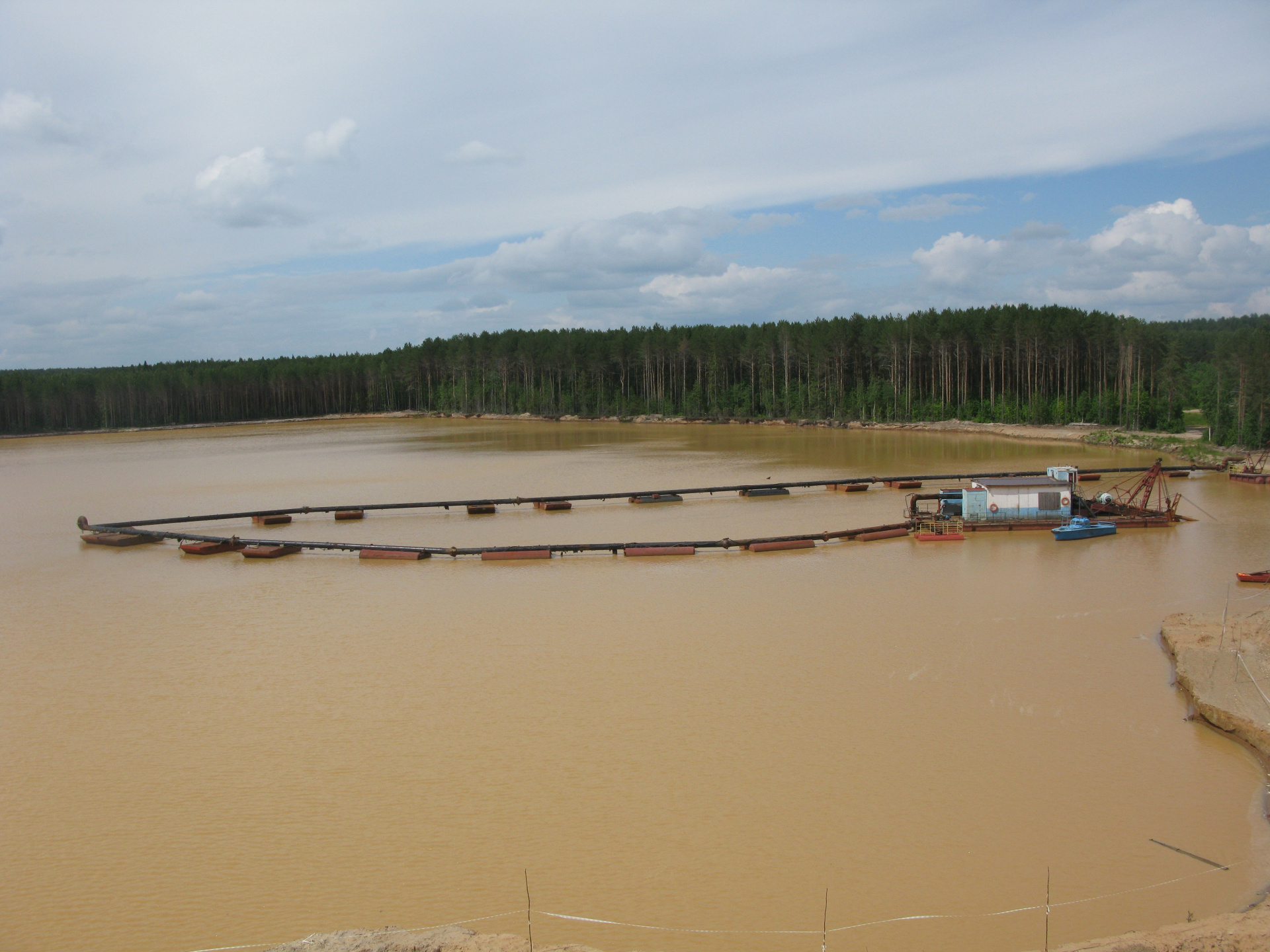

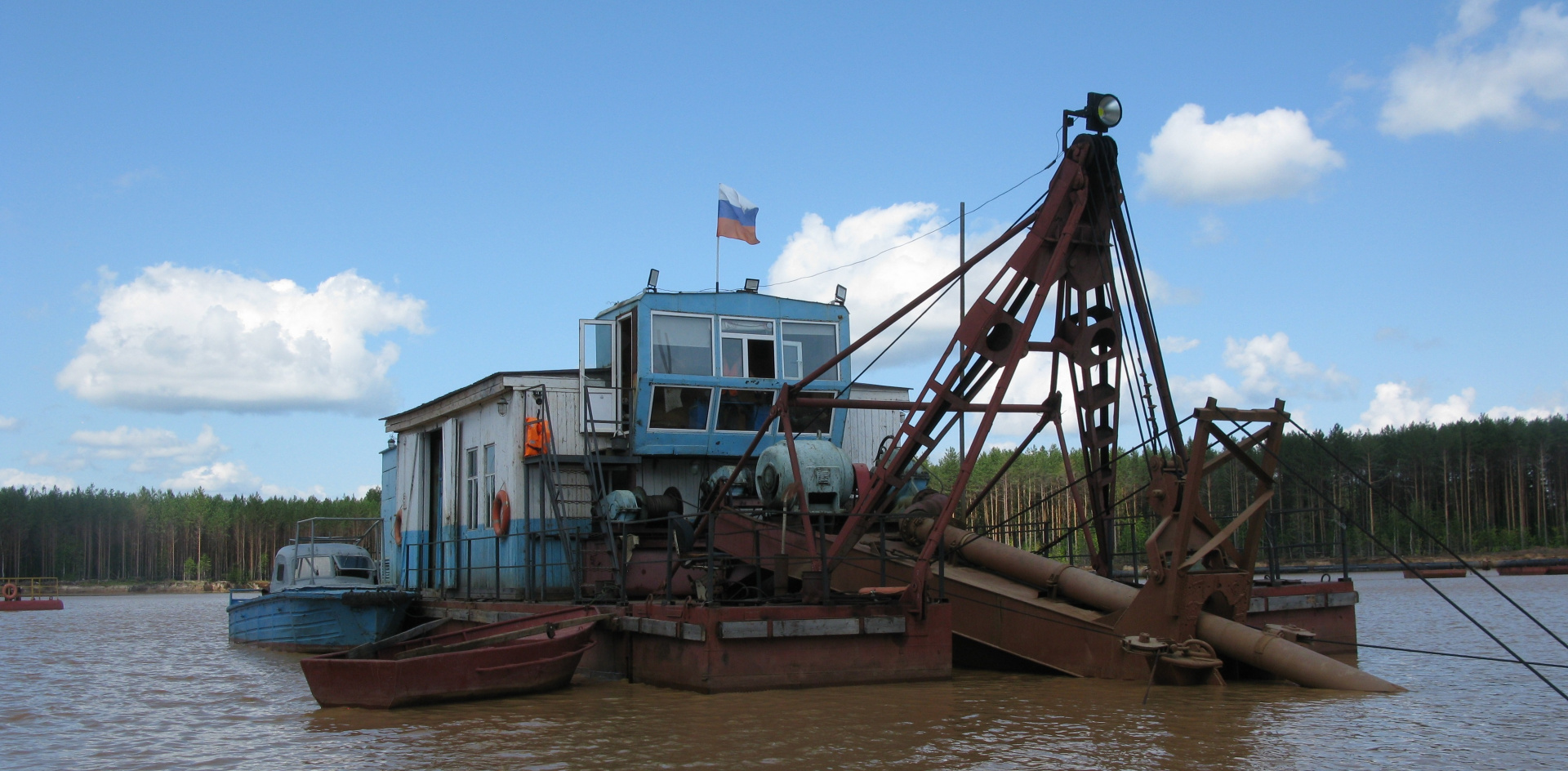

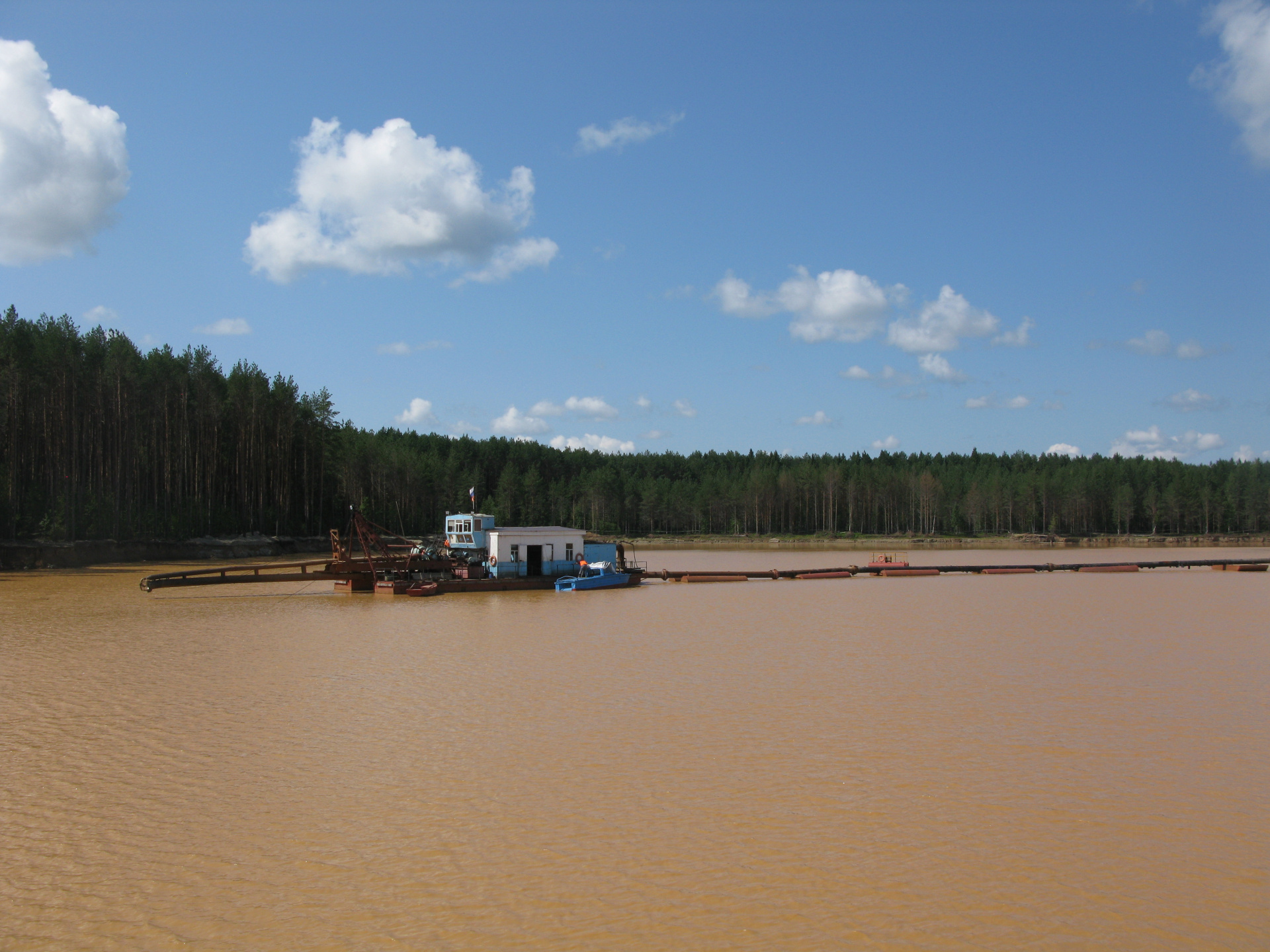

Продается Земснаряд С42А - разборное плавучее сооружение состоящее из 4х понтонов, которые собираются на межпонтонном соединении, с грунто-заборным устройством с гидравлическим рыхлителем.
На земснаряде монтируются взаимозаменяемые землесосы 16Р9М или ГрУТ 2650-75.
Тип - несамоходный, блочно-разборный с рамным грунтовым насосом, электрический, с питанием от берегового разъединителя или ДЭС.
Предназначен для углубления и очистки дна водоемов, намыва гидротехнических сооружений и площадок, подводной разработки песчаных карьеров, добычи песчано-гравийных грунтов I-VIII категории.
Транспортировка осуществляется в разборном виде по автомобильной или железной дороге.
Землесосный снаряд C42A соответствует требованиям:
- «Общих технических условий на изделия машиностроения» (ОСТ 35-03086);
- «Правил устройства электроустановок»;
- «Санитарных правил для судов внутреннего плавания»;
-«Единых правил безопасности при разработке месторождений полезных ископаемых открытым способом» ПБ03-498-02.
1. Технические характеристики С42А:
| Тип грунтонасоса | 16Р9М |
| Тип рыхлителя | 300Д-70 |
| Редуктор лебедки | Однобарабанный ЭЛ.2.5 |
| Толщина троса лебедки | 22мм |
| Подшипник грунтонасоса | 3522/18324/3626 |
| Техническая производительность пульпа/грунт | 2200м3/ч / 220-350м3/ч |
| Напор | 50 м. вод.ст. / 75 м. вод. ст. |
| Наибольшая глубина разработки | 20 м |
| Диаметр напорной трубы (пульповода) | 530 мм |
| Общий вес земснаряда в собранном виде | 100 т |
| Длина | 19,8 м |
| Ширина | 8,56 м |
| Высота борта | 1,56 м |
| Осадка в рабочем состоянии | 0,9 м |
| Высота земснаряда от горизонта воды (без свай) | 4,2 м |
| Тип корпуса земснаряда | палубный разборный |
| Количество понтонов | 4 шт. |
| Вес наиболее тяжёлой транспортабельной части земснаряда | 7,33 т |
| Способ рабочего перемещения | Якорно-тросовой |
| Тип привода грунтонасоса | Электрический |
| Напряжение | 6 кВ |
| Мощность главного электродвигателя | 630 кВт |
| Радиус разработки | 26,6 м |
| Дата введения в эксплуатацию | 1995г., кап. ремонт IV квартал 2015г. |
2. Комплектация
| № п/п | Наименование | Технические характеристики |
| 1 | ПОНТОН | Габариты плавучей части: длина 19808 мм. ширина 8556 мм. высота коробки 1628 мм. Допустимая осадка - 900 мм.; Габариты поплавков (коробок) - 9904/3250/1628 мм.; Тип люков - герметичный Кол-во герметичных отсеков - 14 шт. Откачные средства – Д 200/90 с эжектором ф-50 мм. |
| 2 | НАДСТРОЙКА | Тип конструкции: каркасно-щитовой, рубочная Габаритные размеры: длина 9640 мм. ширина 6730 мм. высота стенок 4200 мм. Материал каркасаобшивки – сосна, ель; Материал стропильных форм- СТ-3; Материал кровли - железо кровельное. |
| 3 | ПУСКОВОЙ ИНДУКТИВНЫЙ РЕОСТАТ К ЭЛ/.ДВИГАТЕЛЮ ЗЕМЛЕНАСОСА | Тип - РМ-16-71 Завод-изготовитель - Ленинградский СНХ; Сопротивление - 2.2/1.6% 0.87; Год выпуска – 1998г; Мощность – 630Квт; Ток–600А; |
| 4 | ПУСКОВАЯ АППАРАТУРА ЗЕМЛЕНАСОСА | Тип - ЯКНО-6; Тип провода – КГЭ; Ток 630 А; Тип трансформатора тока – ТПЛ-150/5; Тип выключателя – масляный (вакуумный); Тип трансформатора напряжения НТМИ-6. |
| 5 | ГРУНТОЗАБОРНОЕ УСТРОЙСТВО | Тип конструкции – гидроподмыв с эжектором; Длина устройства от оси вращения-23945 мм.; Диаметр всасывающей трубы -560 мм.; Насос гидроподмыва–300Д/70 Мощность эл.двигателя-250 квт. |
| 6 | ЗАЛИВОЧНЫЙ НАСОС | Тип насоса- Д 200/90 с эжектором ф-50 мм.; Завод-изготовитель – Лаптевский машзавод; Производительность - 200м3/час; Напор - 90 м; Мощность привода - 90 квт; Число оборотов - 2930об.мин.; Эл.двигатель: мощность -90 квт; число оборотов - 2930об.мин.; напряжение – 380 В. |
| 7 | ПОДВЕСКА РЫХЛИТЕЛЯ | Тип конструкций - сборная металлоконструкция; Конструкция стрелы - сборная 2 фермы; Конструкция портала - сборная 2 стойки. |
| 8 | ЛЕБЕДКА | Тип конструкции – однобарабанный эл.2.5; Год выпуска – неизвестен; Завод-изготовитель - мех.з-д № 5 Ростов на Дону; Тяговое усилие на барабане - 2500кc/1950 кc.; Диаметр барабанов- 550 мм; Мощность привода -11 кВт/ 7 кВт; Мощность эл.мотора - 7 кВт./11 кВт; |
| 9 | ТРАНСФОРМАТОР СИЛОВОЙ | Тип-ТМ-160/6/0,4; Производитель - СЭМЗ г.Ереван; Напряжение - 6000 в.; Мощность - 160ква; Емкостьмасла -345 л.; |
| 10 | ПЛАВУЧИЙ ПУЛЬПРОВОД | Тип конструкции: металлический Количество поплавков:плоские - 15 шт.; Тип соединения звеньев - шаровой шарнир; Количество звеньев – 11 шт.; Количество поворотных шарниров – 2 шт. |
| 11 | ОСВЕТИТЕЛЬНАЯ АППАРАТУРА | Наружное освещение прожекторное – 5 шт.; Внутреннее освещение э/лампы 220 В. |
| 12 | ЗЕМЛЕНАСОС | Тип – 16Р9М; Диаметр всасывающего патрубка – 530 мм.; Тип и диаметр рабочего колеса 910-865 мм.; Напор - 50м/; Число оборотов 590 об/м Диаметр напорного патрубка 530 мм.; Тип эл. мотора: мощность 630 квт; Число оборотов- 590об/мин.; Общий вес земленасоса– 4,9т. |
4.Разборочный паспорт
| №п/п | Наименование | Вид | Кол-во |
| 1 | Машины и механизмы | Автокран 25т Бульдозер/экскаватор Трал низкорамный Сопровождение не габаритного груза Тягач с бортовым прицепом (панель) | 1 1 5 3 6 |
| 2 | Людские ресурсы | Слесарь-монтажник Электро-газосварщик Электромонтер | 2 2 1 |
| 3 | Материалы | Электро-газосварка |
Последовательность производства работ
| № п/п | Временные ресурсы (раб.смена 11 часов) | Виды работ |
| 1 | 0,5 | -Отключение электродвигателя от системы питания. -Демонтаж и подготовка к транспортировке электрических кабелей. |
| 2 | 2 | Демонтаж: главного электродвигателя насоса гидроразмыва носовой стрелы рамы лебедки носовой Приведение агрегатов в транспортировочное положение |
| 3 | 1 | Демонтаж: плавучего пульпопровода (при длине 100м) берегового пульпопровода (при длине 100м) Подготовка к транспортированию |
| 4 | 1 | Перемещение понтона земснаряда и понтонов плавучего пульпопровода с акватории озера на берег |
| 5 | 2 | Приведение понтонов в транспортировочное состояние и подготовка к погрузке. |
ИТОГО: 7,5 рабочих смен.
Сборка производиться в обратной последовательности с принятием коэффициента времени х2.
Примечание: при сборке конструкции требуется привлечение в монтажную бригаду дополнительно 1 электрогазосварщика.
Транспортировка
| № п/п | Количество единиц техники | Наименование груза | масса |
| 1 | 2 тягача с бортовым прицепом (панель) | Труба пульпопровода плавучего 100м Труба пульпопровода берегового 100м | По объему |
| 2 | 1 тягач с бортовым прицепом (панель) | Стрела лебедки Рама Ячейки (частично) | 15т |
| 3 | 1 тягач с бортовым прицепом (панель) | Главный электродвигатель Земленасос Ячейки (частично) | 15т |
| 4 | 1 тягач с бортовым прицепом (панель) | Стены Надстройка Вспомогательное оборудование | По объему |
| 5 | 1 тягач с бортовым прицепом (панель) | Катер Лодка-2шт Лебедка Подрамники | По объему |
| 6 | 3 трала низкорамных | Понтоны плавучего пульпопровода (плоские) -15шт | |
| 7 | 2 трала низкорамных ( НЕ ГАБАРИТ ) | Понтоны земснаряда (ширина 3,6м) |
